測距反射形光電センサ（特徴）
測距反射形光電センサ（特徴）
測距反射形光電形近接スイッチでは、反射光量による検出を行う拡散反射形と違う特徴を有しているので、その主なものを述べる。
（１） 色、材質の違いによる動作距離の差が少ない。

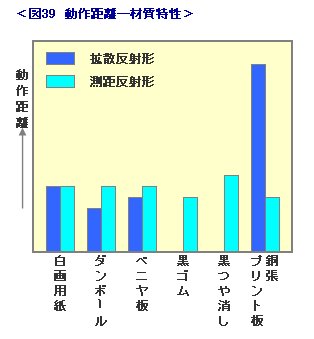

測距原理を用いているため反射率の違う検出体があっても動作距離の差が少なくなる。拡散反射形との比較例を図39に示す。
（２） 背景物体の影響を受け難い。
図40に示すように、色、材質による動作距離の差が少ないため、背景物体が検出体より反射率が高く明るい場合でも安全に検出ができる。
（３） レンズ面の汚れに強い。
粉じんなどで多少レンズが汚れても、余裕利得が大きければ正しく測距機能が働くため、光電形近接スイッチの検知面を上にして使用する時や、 粉じんの多い場所での使用時では、メンテナンスの回数が減る。
（４） 動作領域特性が安定している。

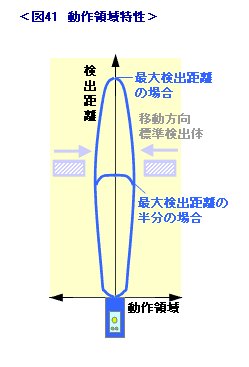

投光ビームが絞られているため、反射形としては動作領域幅が狭く、図41のように動作距離調整を行っても、動作領域幅がほとんど変化しないので、安定した位置での検出ができる。
出典 ： 社団法人 日本電気制御機器工業会「制御機器の基礎知識-選び方・使い方-センサ編」 2001年7月
掲載の記事・写真・図表などの複写及び無断転載を禁止します。
著作権は社団法人 日本電気制御機器工業会に属します。
一部誤記修正しています。
