1.バーコード/2次元コードとは

バーコード/2次元コードとは

バーコード（1Dコード）は1970年代より使用されており、自動識別に広く用いられてるシンボルです。今日ではDataMatrixなどの2次元コード（2Dコード）を使用するメーカが増えてきています。2次元コードはより自由に配置することができ、より多くのデータを表現することができます。

機械読取りが可能なシンボルは、一般的にバーコード（1Dコード）、スタック型コード、2次元コード（2Dコード）および光学的文字認識（OCR）フォントに分類されます。下記にそれぞれの例をいくつか示します。
注. コードのサイズは実際のサイズとは異なります。

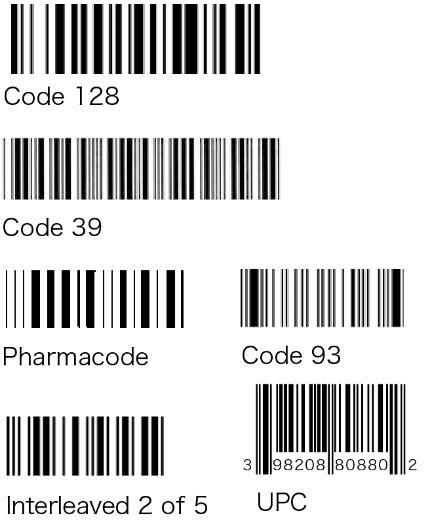

● バーコード

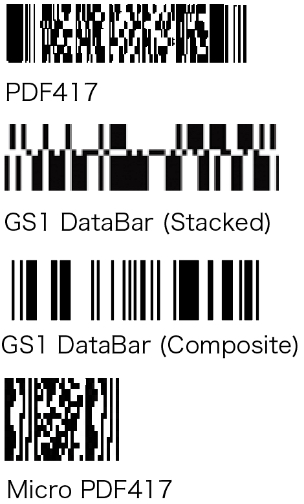

● スタック型コード

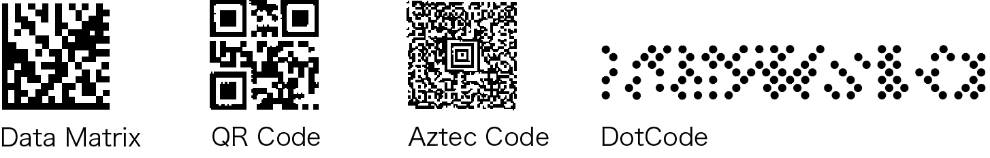

● 2次元コード

1Dおよび2Dシンボル体系規格

ISO/IEC 15416: 1D印刷品質規格
ISO/IEC 15415: 2D印刷品質規格
全米自動車産業協会 : AIAG B-4: 部品の識別および追跡
米国国防省： IUID MIL-STD-130: 恒久的および固有の品目識別
米国電子工業会 : EIA 706: 部品のマーキング
臨床/検査標準協会 : AUTO2-A2: 標本容器識別のためのバーコード
ISO/IEC 16022: 国際シンボル体系仕様書
ISO/IEC 15434: シンボルデータ形式シンタックス
航空宇宙技術者協会 : AS9132: 部品マーキングのための
データマトリックス品質要件
AIM DPM / ISO 29158: ダイレクトパーツマーク品質ガイドライン

注：このページに記載されているコードのサイズは実際のサイズとは異なります。
またテスト目的のものではありません。

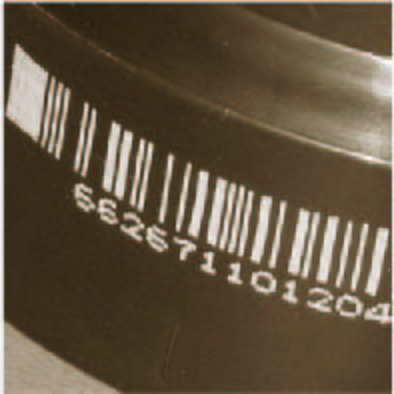

● ダイレクトパーツマーキング

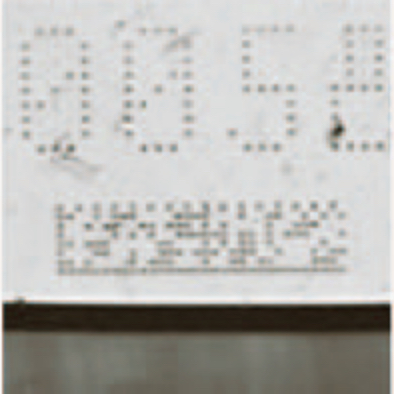

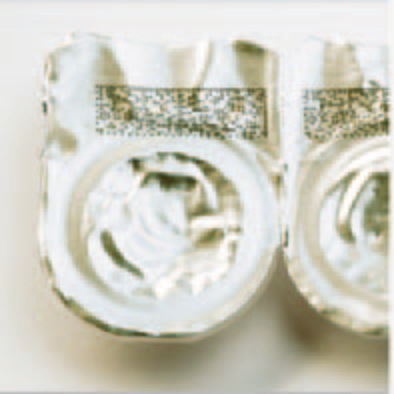

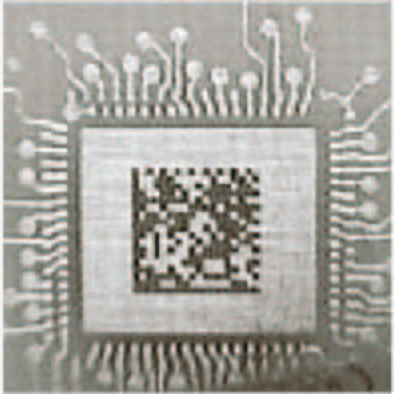

ダイレクトパーツマーキング（DPM）とは、一般的に金属やプラスチック、ゴム、ガラスなどの材質に、打刻機やレーザマーカなどにより半永久的にData Matrix などの2次元コードを印字することです。

バーコードの仕組み

● バーコードの基本構成

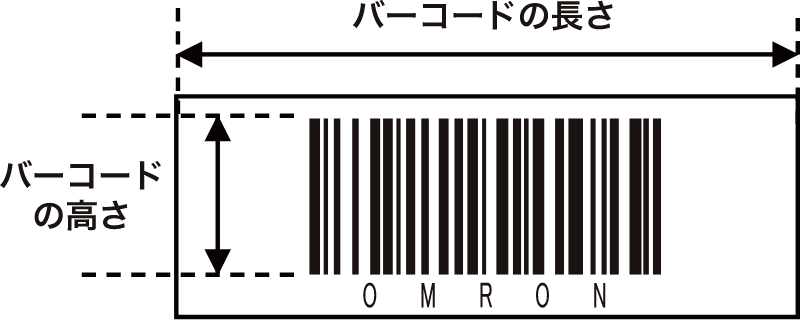

基本的にバーコードは以下の要素の組み合わせにより構成されています。

①クワイエットゾーン（マージン）
②スタート/ストップキャラクタ
③データキャラクタ（メッセージ）
④チェックデジット
⑤ヒューマンリーダブルエリア

①クワイエットゾーン（マージン）: バーコードを読み取る際に必要となるバーコードの前後の空白部分。
バーコードを読み取るためには十分な空白部分が必要であり、空白が不十分であったり、空白部分に他の絵柄などが入ると読み取りが不安定になります。安定してバーコードを読み取るためにはバーコードシンボルの左右にナローバー幅（最小エレメント幅）の10倍以上のクワイエットゾーンが必要となります。
②スタートキャラクタ/ストップキャラクタ: データの始まりと終わりをあらわすキャラクタ。
バーコードの種類によりスタート/ストップキャラクタが異なります。
③データキャリア（メッセージ）: 数字、記号、アルファベットなどの情報をコード化した部分。
コード化された情報は幅の異なるバー、スペースを組み合わせて表現されます。
④チェックデジット: コードリーダで読み取った情報に誤りがないかを確認するためのキャラクタ。
チェックデジットは通常データの最後に付加されます。チェックデジット前までの読み取ったデータを規定の式で計算し、印刷されたチェックデジットと一致するかを確認します。
⑤ヒューマンリーダブルエリア: 人間が判読可能な情報を記載した部分。
このエリアの数字やアルファベットなどがコード化されバーコードとして表示されます。
