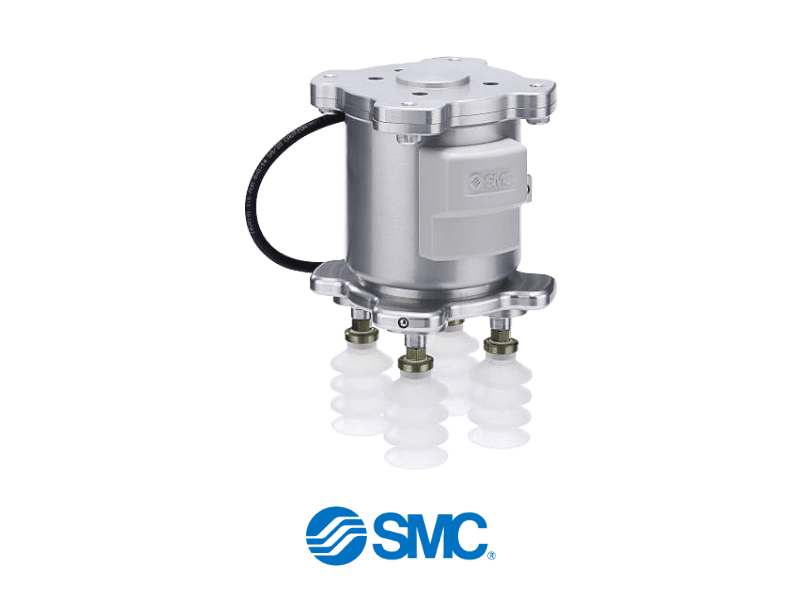

SMC社真空グリッパユニット
ZXP□-X1

・圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
・真空エジェクタ、エア供給弁・破壊弁、圧力センサ、パッドを一体化
・取付規格：ISO9409-1-50-4-M6準拠

性能一覧

共通							真空エジェクタ					圧力センサ
取付規格	適用流体	使用温度範囲[℃]	質量[g]^注1	最大可搬質量[Kg]^注2	空気圧供給（P）ポート	電源電圧[V]	最高真空圧力[kPa]^注3	吸込流量[L/min（ANR）]^注3	空気消費量[L/min（ANR）]^注3	供給圧力範囲[MPa]	標準供給圧力[MPa]^注4	定格圧力範囲[kPa]	精度（周囲温度25℃）	直線性	繰返し精度
ISO9409-1-50-4-M6準拠	空気	5〜50	810（597）	7	ワンタッチ管継手（φ6）	DC24±10%	-84	17	57	0.3〜0.55	0.5	0〜-101	±2%F.S.	±0.4%F.S.	±0.2%F.S.

注1）（）はパッド取付用フランジなしの場合の質量。パッド付の質量はアダプタ付真空パッド質量を加算してください。

注2）パッド経、取付け姿勢、ワークによって制限されます。本製品は最大可搬質量以下でご使用ください。最大可搬質量を超えての吸着・搬送は、エア漏れによる真空圧力の低下となる場合があります。

注3）標準供給圧力での当社測定条件による値であり、大気圧（天候、標高等）や測定方法で変化する場合があります。

注4）真空発生時の供給圧Pポート直前の圧力を示します。エアの供給能力、配管サイズ、同時作動する他機器の空気消費等の影響により、真空発生時に真空グリッパユニットのPポート直前の圧力が0.5MPaを下回る場合があります。

形式：ZXP□-X1

パッド種類、数量の組合せにより形式が変わります。
SMC社へご確認ください。
