多品種の円筒部品検査を自動化
コンパクトスペースで検査工程の省人化を実現

システム提供:常盤電機株式会社

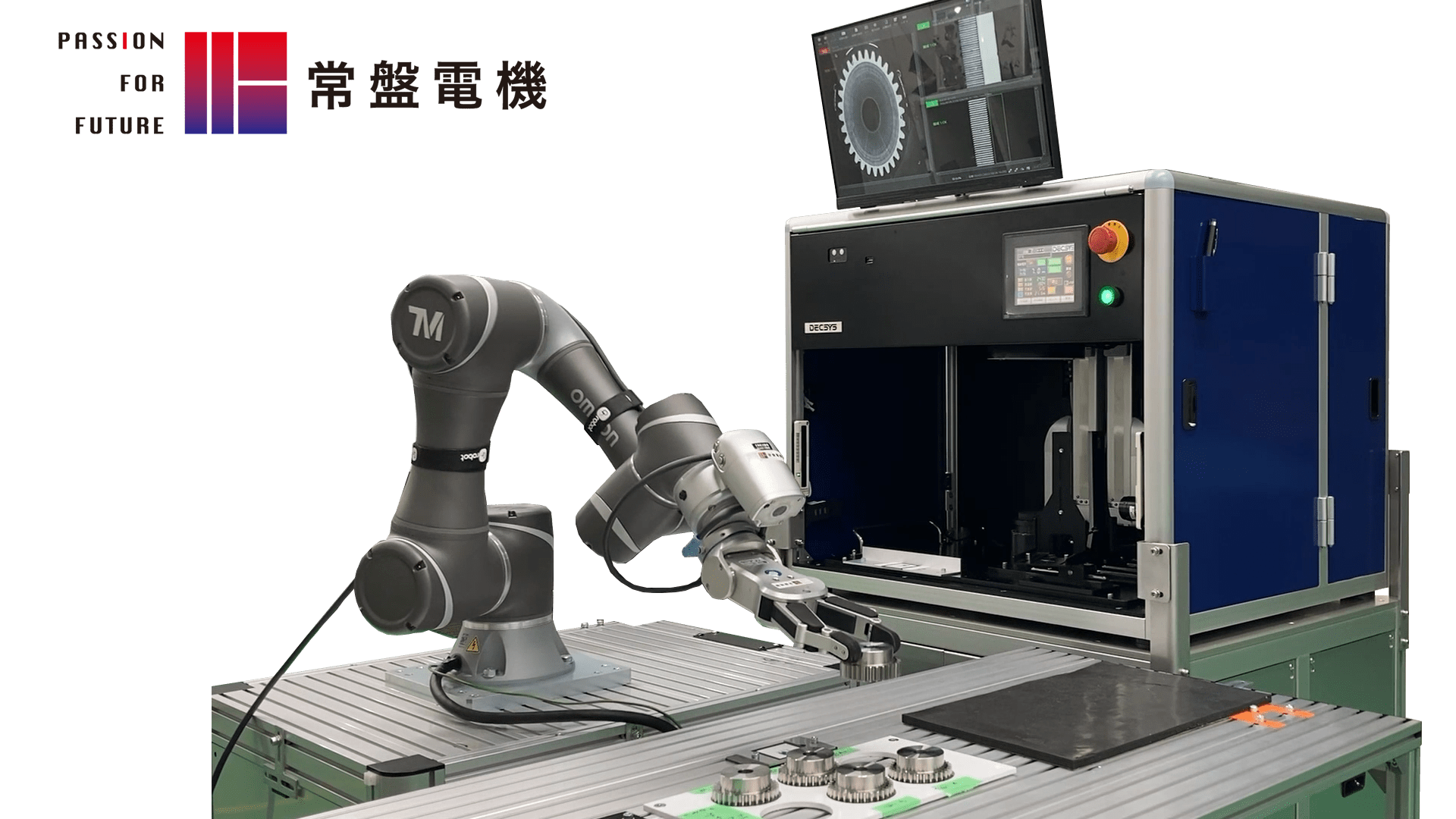

常盤電機株式会社  Simple Robotization SA-JR

外観検査パッケージ

Simple Robotization SA-JR

特長

  1. 1.簡単な設定で円筒部品の外観検査を自動化

    外観検査専用カメラ『マルチプルイメージャー』搭載の検査機*と連携して歯車、継手など円筒形状の製品の外観検査に対応しています。
    従来は検出が難しかった傷検査にも効果を発揮します。

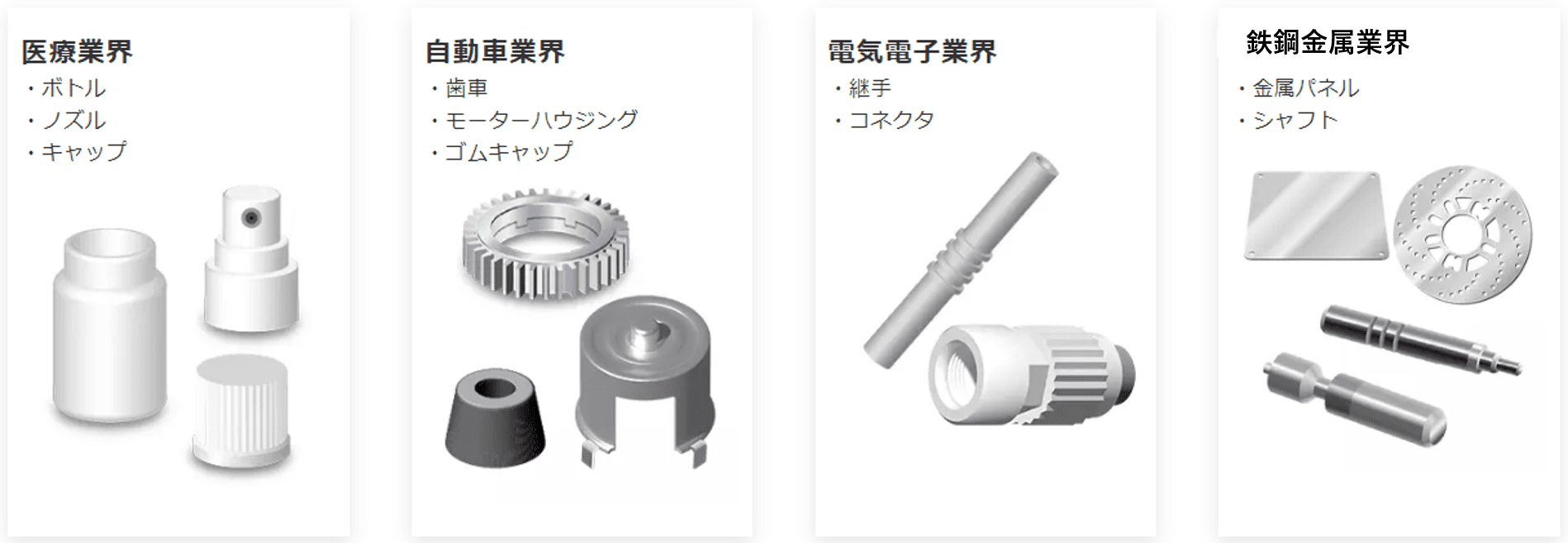

    検査対象製品例
    検査対象製品例

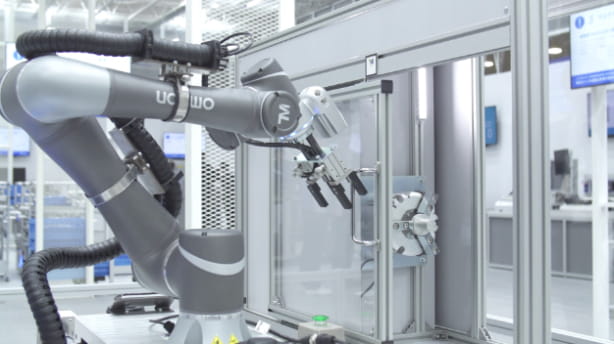

  2. 2.多品種の製品検査にカスタマイズ対応

    検査の機種変更に柔軟に対応できる治具を用意
    ワークの種類に応じた調整が簡単に行えるため、多品種小ロットの製品検査にも柔軟に対応可能です。

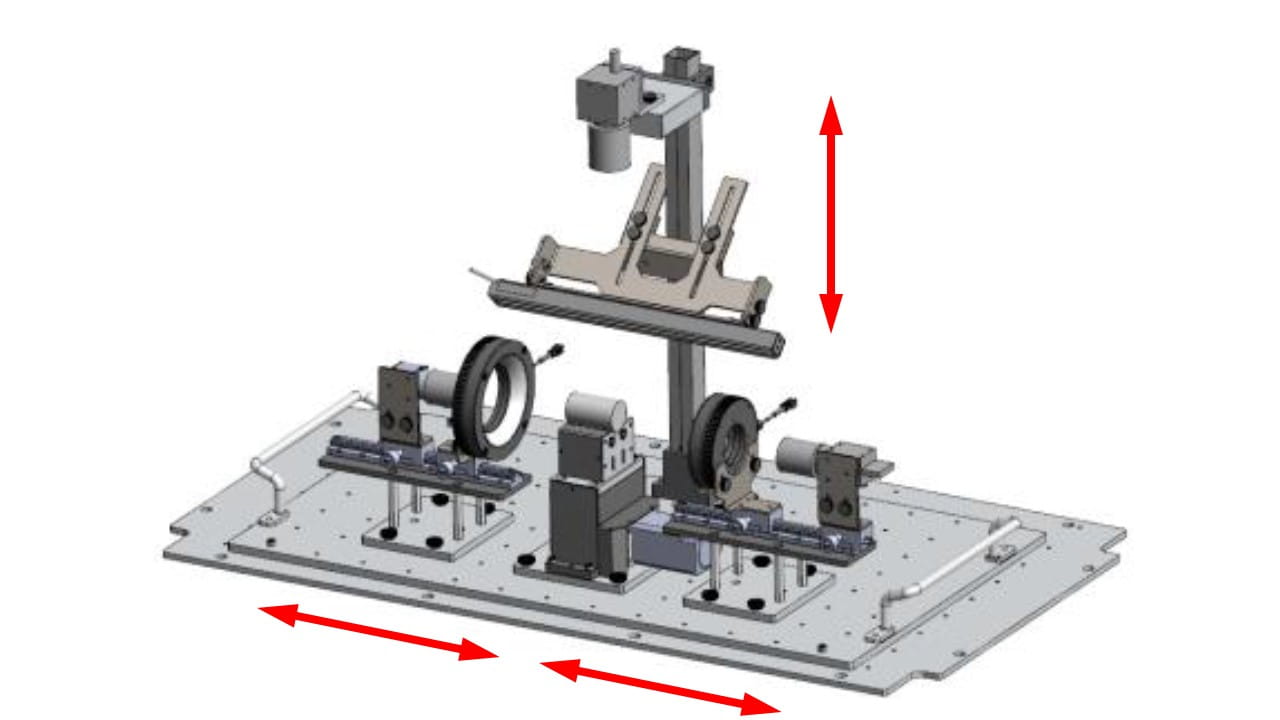

    例 ワーク横置き用検査ユニット治具<br>シャフト等の自立できない棒状の製品の端面検査<br>側面検査に使用
    例 ワーク横置き用検査ユニット治具
    シャフト等の自立できない棒状の製品の端面検査
    側面検査に使用

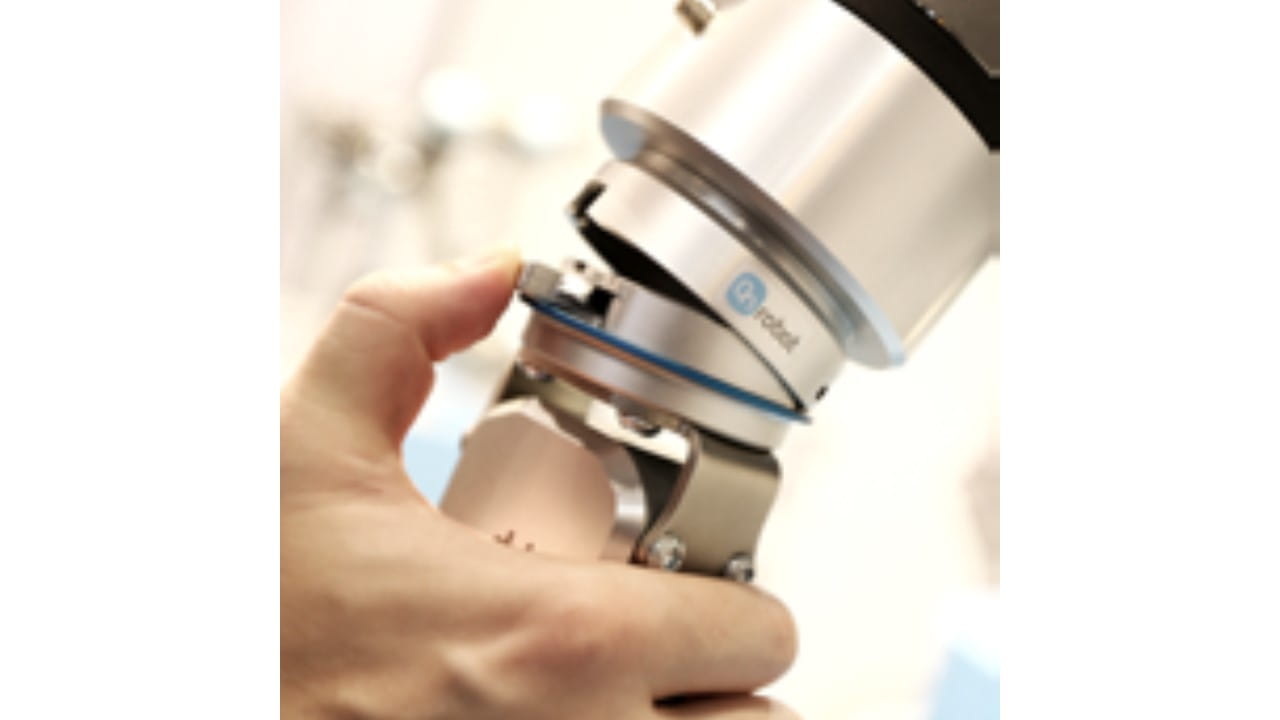

    ワークに合わせたハンド交換<br>クイックチェンジャーで素早くハンドを切り換えできます。
    ワークに合わせたハンド交換
    クイックチェンジャーで素早くハンドを切り換えできます。

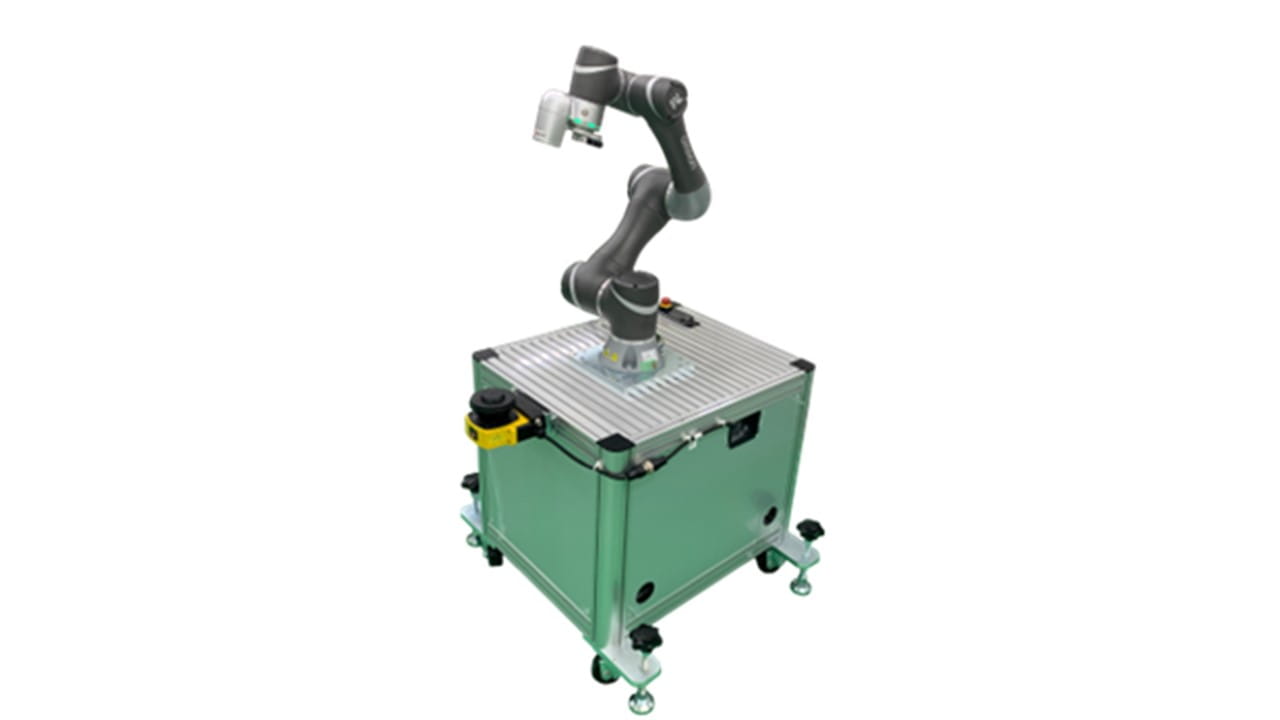

  3. 3.安全柵の設置が不要 コンパクトな運用スペース

    セーフティレーザスキャナの採用で作業空間を分ける安全柵が不要となりました。
    システム提供元より、導入時のリスクアセスメント**が実施されます。

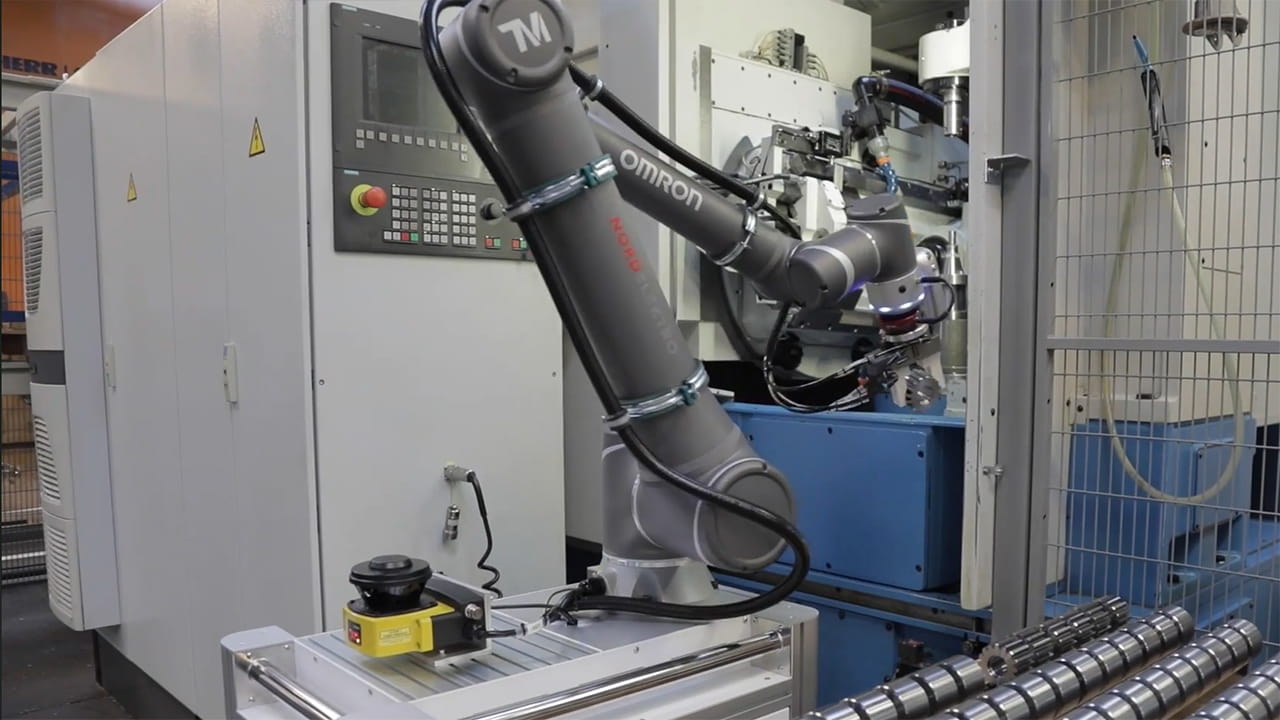

    セーフティレーザスキャナ採用
    セーフティレーザスキャナ採用
  4. 4.短時間での品種替えが可能

    ロボットに搭載したカメラにより、供給トレイ、外観検査装置を認識し正確な移載を行います。

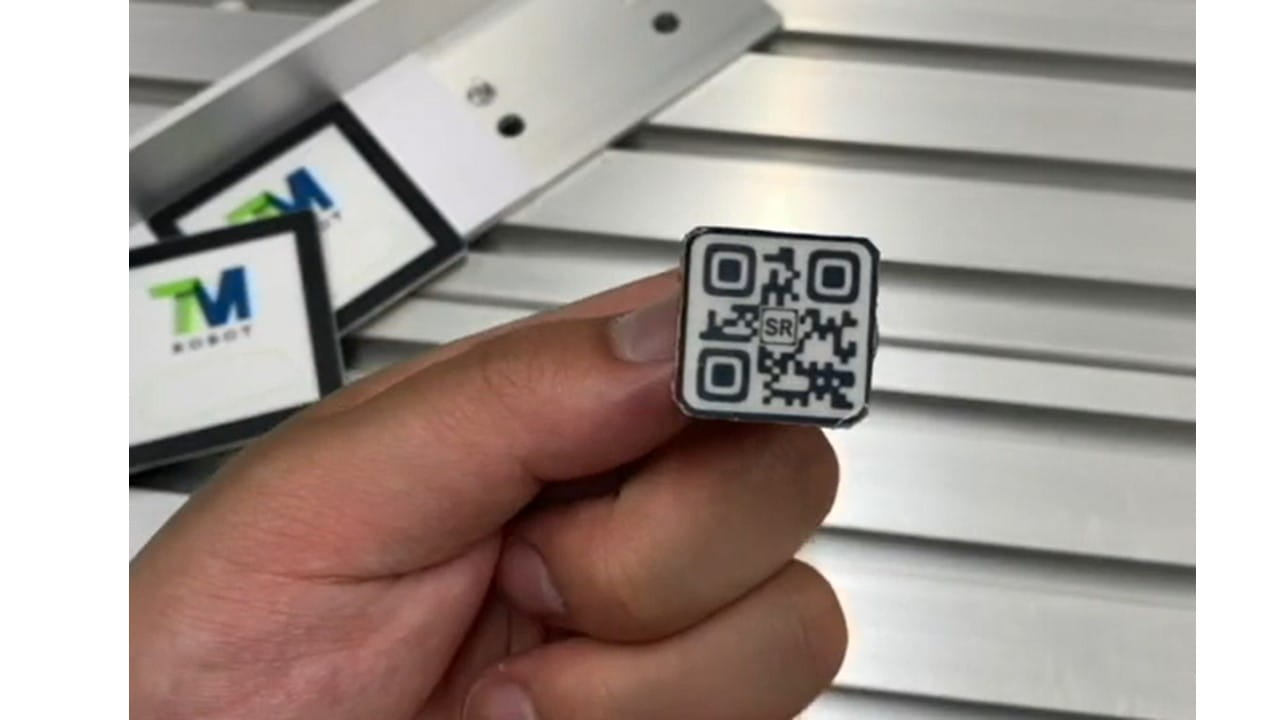

    また搭載しているカメラでQRコードを読み取ることで、品種ごとに異なる作業の段取り替えができます。
    ユーザで容易に検査品種の追加ができます。

    Excel等で作成したQRコードを活用して検査品種の切替可能
    Excel等で作成したQRコードを活用して検査品種の切替可能

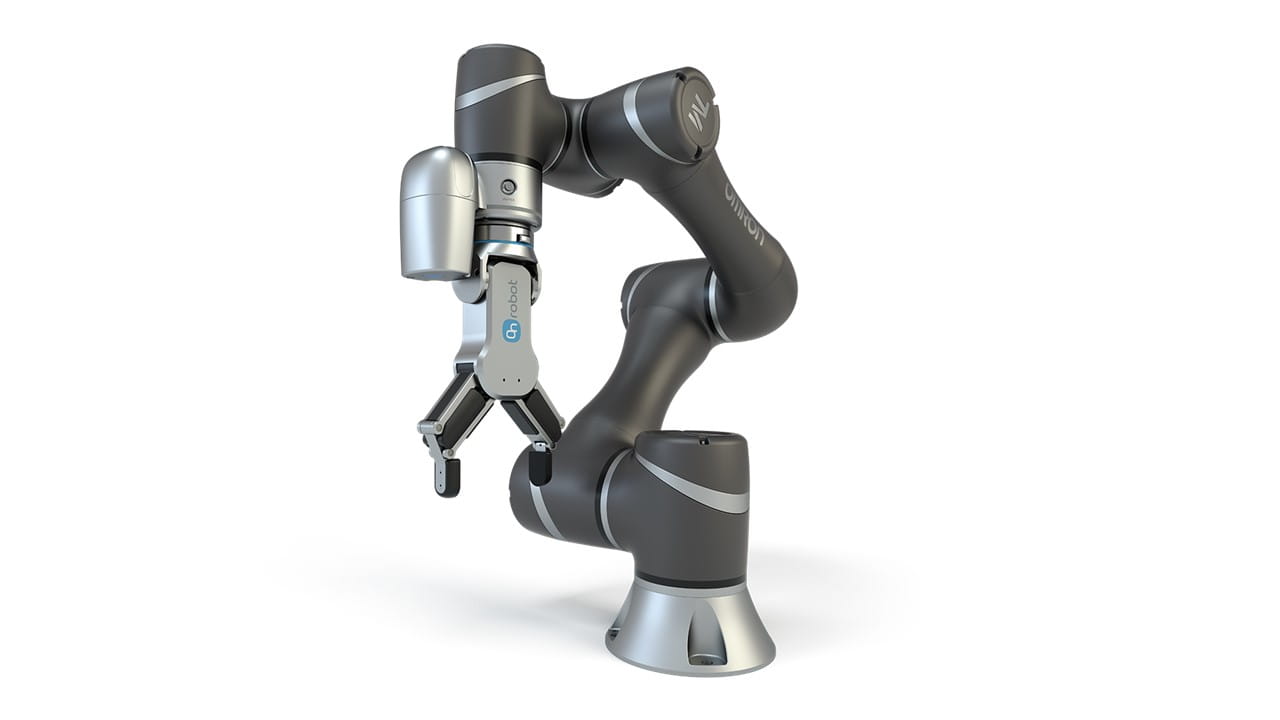

    外部配線不要 カメラ搭載の協調ロボットTMシリーズ<br>
    外部配線不要 カメラ搭載の協調ロボットTMシリーズ

* 外観検査装置
特許技術『マルチプルイメージャー』を有したデクシス社
(https://decsys.co.jp)と協業させて頂いております。

**設置されるユーザ様においてもリスクアセスメントの実施が必要です。

【システム提供エリア】
  大阪府・兵庫県・京都府・滋賀県・和歌山県のユーザ様へ対応させて頂きます。

性能一覧

1..処理能力:約20秒/個 (検査約5秒、ロボット動作約15秒)
2..最大ワーク重量:3kg
3.対象ワーク寸法:
   縦置き型  H20~150(㎜)φ20~60(㎜)
   横置き型① L50 ~90(㎜) φ10~30(㎜)
   横置き型② L80 ~120(㎜)φ10~30(㎜)
   横置き型③ L110 ~150(㎜)φ10~30(㎜)
        ①~③のいずれか1種
   平置き型  MAX  W210×D148×H30 (㎜)
4.検査項目:傷、打痕、汚れ、異物など
5.検査精度:約0.5㎜の欠陥検出
6.登録品種数 : 8種類

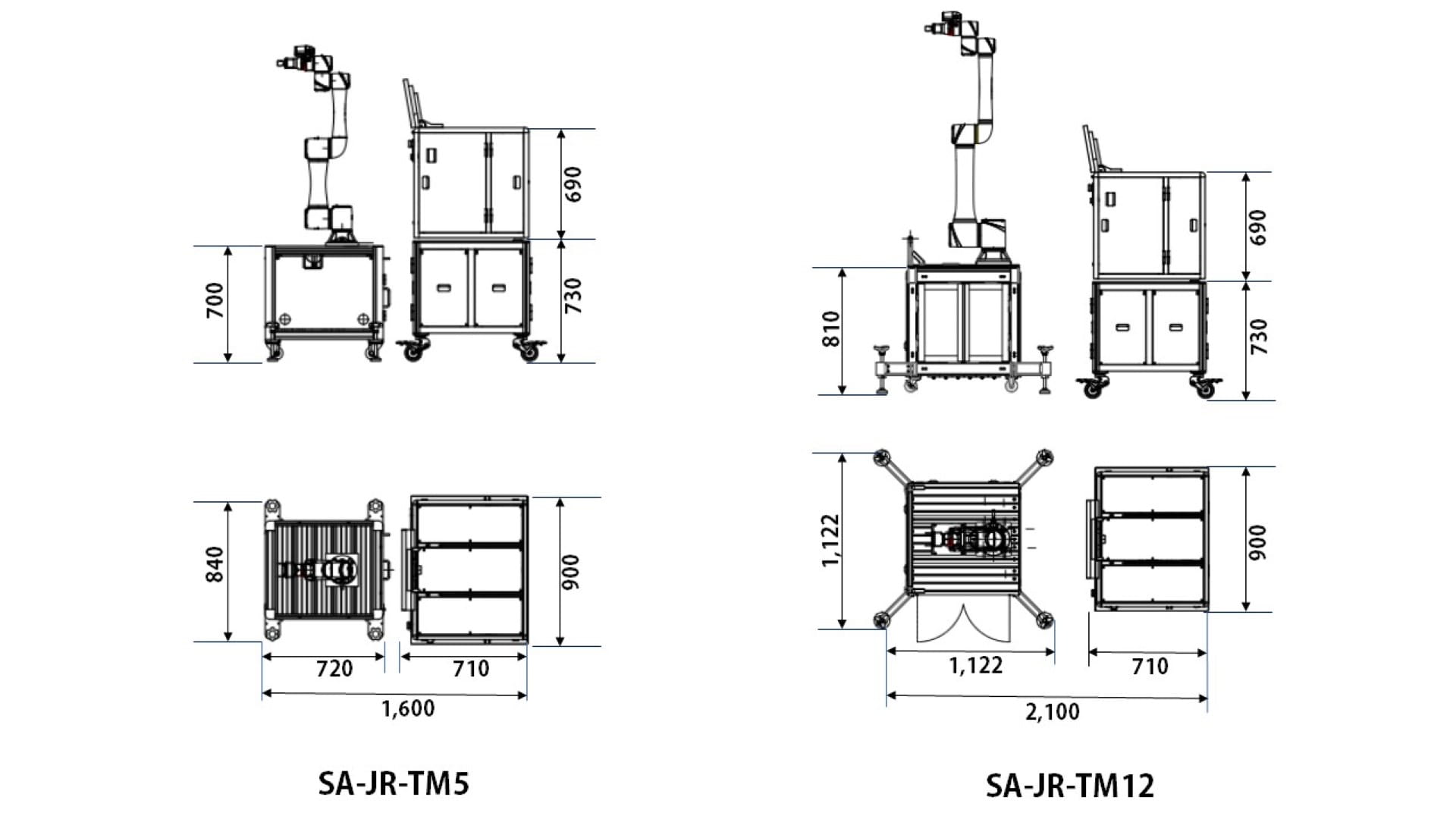

外形寸法

デモ動画

簡単な設定で繰り返し作業の円筒形製品の外観検査を自動化  |  動画提供  常盤電機株式会社

システム提供元

常盤電機株式会社

弊社は、兵庫県唯一の日立製作所総合特約店として、工場のユーティリティ関連製品・システムを扱う『技術商社』として成長を
遂げてきました。2016年には、『FAオープンイノベーションセンター』を開設、本格的にFA/ロボティクス事業に進出しました。
拡大・多様化するお客様の自動化・ロボット化ニーズに対し、OnRobot社やTripleA Robotics社の代理店として
日本国内のユーザーへ独創的で新しいご提案を行っております。
