安全入力機器その他

その他の安全入力機器として、
作業者が危険源の周囲に存在していることを検出する圧力検知式の保護装置を用いることができます。

安全入力機器その他

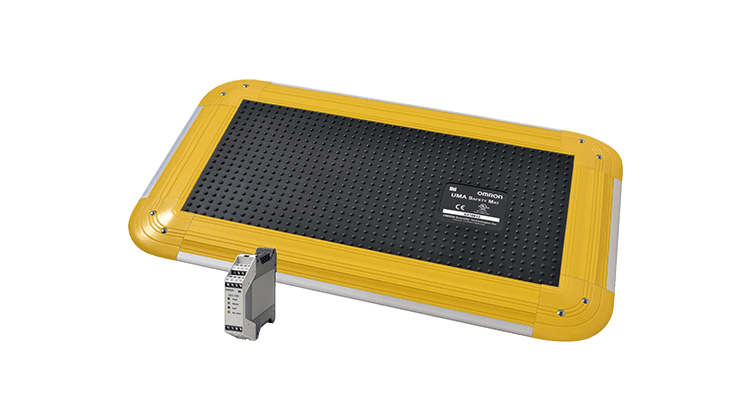

セーフティマット

危険領域内での作業者の存在を検知するために用いられるマットセンサです。圧力検知方式を用いており、耐環境性に優れています。

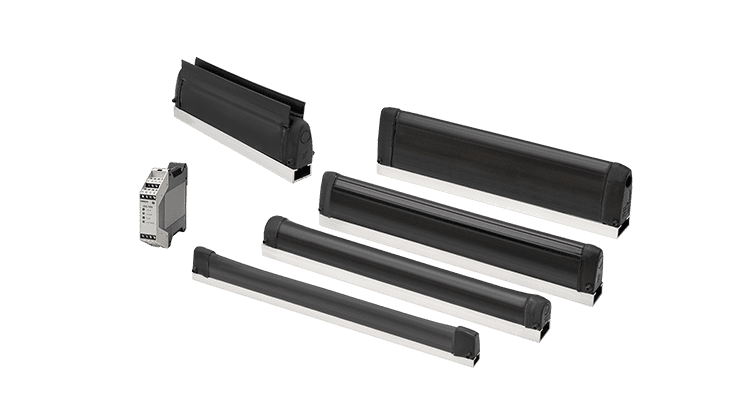

セーフティエッジ

人体の接触を検出する装置で、圧力が加わると信号が出るセンサとその入力を受けて出力信号を発するコントローラで構成されます。

センサ部断面
  • 長さLは幅Wより大きいこと (W < L)
  • 幅Wは 8mm < W ≦ 80mm であること
  • 検出領域にわたり断面が均一であること
  • 圧力を受けた部分が局所的に変形することで検知すること

代表的な使い方

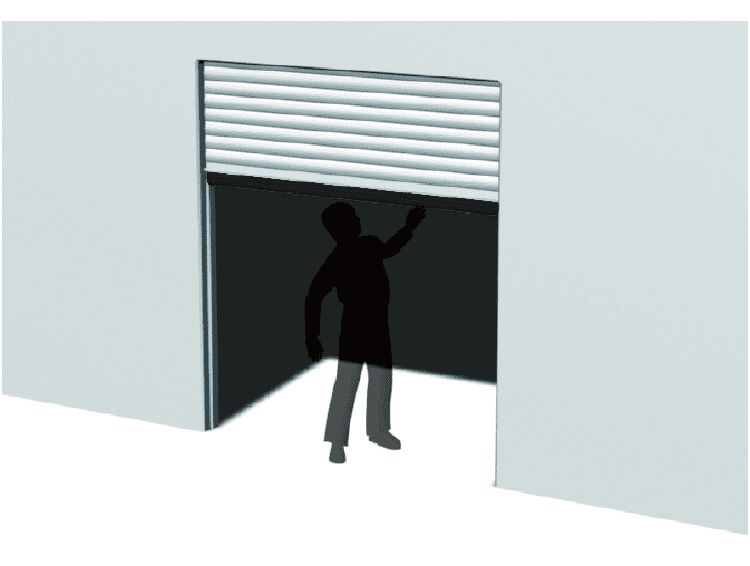

可動する開口部への人体の挟まれ検知

可動する開口部への人体の挟まれ検知

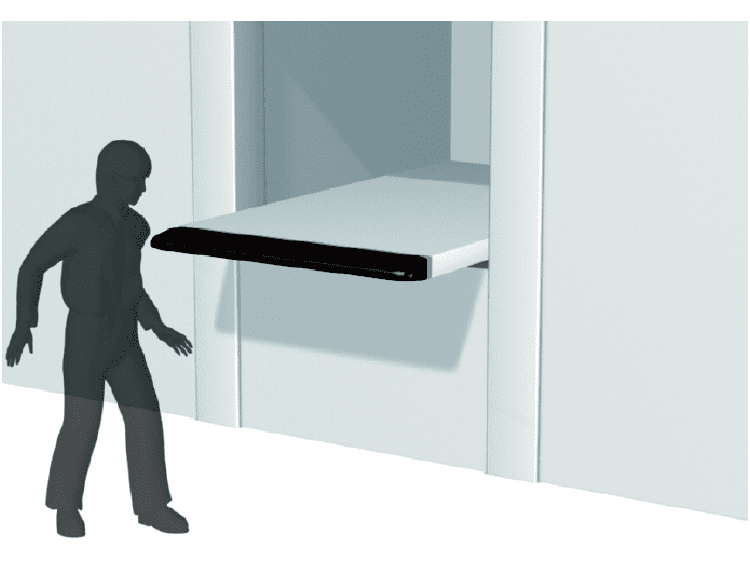

可動部と人体の衝突検知

可動部と人体の衝突検知

人の不安全行動の検知

人の不安全行動の検知
