E2E(小径タイプ)

小径タイプ近接センサ(φ3、φ4、φ5.4、φ6.5、M4、M5)

E2E(小径タイプ)

超小型近接センサなのに驚くほど取付が“ラク”!

※ Web特別価格提供品

近接センサ形式検索

検出距離/材質/サイズなどの必要な条件を選んでいくだけで近接センサの形式を検索できます。

(単位:mm)

本体

コード引き出しタイプ(シールドタイプ)

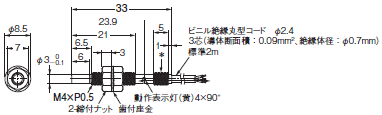

E2E(小径タイプ) 外形寸法 2

形E2E-C03SR8-WC-□□

E2E(小径タイプ) 外形寸法 3

形E2E-C04S12-WC-□□

E2E(小径タイプ) 外形寸法 4

* ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.14mm2、絶縁体径φ0.8) 標準2m
  ロボット(耐屈曲)コードタイプは
  ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.15mm2、絶縁体径φ1.05) 標準2m

形E2E-C05S01-WC-□□

E2E(小径タイプ) 外形寸法 6

* ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.14mm2、絶縁体径φ0.8) 標準2m
  ロボット(耐屈曲)コードタイプは
  ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.15mm2、絶縁体径φ1.05) 標準2m

形E2E-C06S02-WC-□□

E2E(小径タイプ) 外形寸法 8

* ビニル絶縁丸型コードφ4 3芯(導体断面積:0.14mm2、絶縁体径φ0.85) 標準2m
  ロボット(耐屈曲)コードタイプは
  ビニル絶縁丸型コードφ4 3芯(導体断面積:0.3mm2、絶縁体径φ1.2) 標準2m

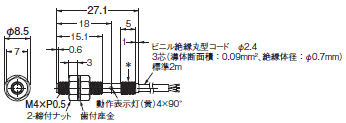

形E2E-S04SR8-WC-□□

E2E(小径タイプ) 外形寸法 10

*耐断線用保護ステンレススパイラルチューブ(別売)固定用のねじ切りです。
  締付ナット・歯付座金は取りつけられません。

形E2E-S05S12-WC-□□

E2E(小径タイプ) 外形寸法 12

* ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.14mm2、絶縁体径φ0.8) 標準2m
  ロボット(耐屈曲)コードタイプは
  ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.15mm2、絶縁体径φ1.05) 標準2m

*耐断線用保護ステンレススパイラルチューブ(別売)固定用のねじ切りです。
  締付ナット・歯付座金は取りつけられません。

M8コネクタ中継タイプ(0.3m)(シールドタイプ)

形E2E-C03SR8-CJ-□□

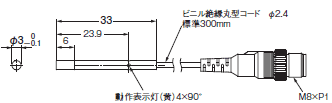

E2E(小径タイプ) 外形寸法 15

形E2E-C04S12-CJ-□□

E2E(小径タイプ) 外形寸法 16

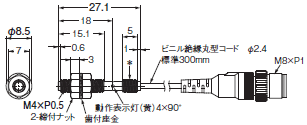

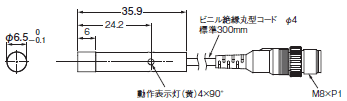

形E2E-C06S02-CJ-□□

E2E(小径タイプ) 外形寸法 17

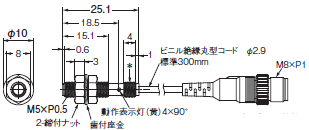

形E2E-S04SR8-CJ-□□

E2E(小径タイプ) 外形寸法 18

*このねじ切り部には締付ナット・歯付座金は取りつけられません。

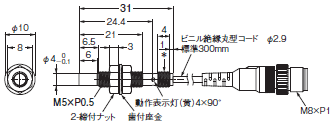

形E2E-S05S12-CJ-□□

E2E(小径タイプ) 外形寸法 20

*このねじ切り部には締付ナット・歯付座金は取りつけられません。

M8コネクタタイプ(シールドタイプ)

形E2E-C04S12-MC-□□

E2E(小径タイプ) 外形寸法 23

形E2E-C06S02-MC-□□

E2E(小径タイプ) 外形寸法 24

形E2E-S05S12-MC-□□

E2E(小径タイプ) 外形寸法 25

コード引き出しタイプ(非シールドタイプ)

E2E(小径タイプ) 外形寸法 26

形E2E-C03N02-WC-□□

E2E(小径タイプ) 外形寸法 27

形E2E-C04N03-WC-□□

E2E(小径タイプ) 外形寸法 28

* ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.14mm2、絶縁体径φ0.8) 標準2m
  ロボット(耐屈曲)コードタイプは
  ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.15mm2、絶縁体径φ1.05) 標準2m

形E2E-C06N04-WC-□□

E2E(小径タイプ) 外形寸法 30

* ビニル絶縁丸型コードφ4 3芯(導体断面積:0.14mm2、絶縁体径φ0.85) 標準2m
  ロボット(耐屈曲)コードタイプは
  ビニル絶縁丸型コードφ4 3芯(導体断面積:0.3mm2、絶縁体径φ1.2) 標準2m

形E2E-S04N02-WC-□□

E2E(小径タイプ) 外形寸法 32

* 耐断線用保護ステンレススパイラルチューブ(別売)固定用のねじ切りです。
  締付ナット・歯付座金は取りつけられません。

形E2E-S05N03-WC-□□

E2E(小径タイプ) 外形寸法 34

*1. ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.14mm2、絶縁体径φ0.8) 標準2m
   ロボット(耐屈曲)コードタイプは
   ビニル絶縁丸型コードφ2.9 3芯(導体断面積:0.15mm2、絶縁体径φ1.05) 標準2m

*2. 耐断線用保護ステンレススパイラルチューブ(別売)固定用のねじ切りです。
   締付ナット・歯付座金は取りつけられません。

M8コネクタ中継タイプ(0.3mm)(非シールドタイプ)

形E2E-C03N02-CJ-□□

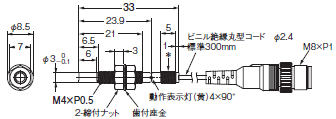

E2E(小径タイプ) 外形寸法 37

形E2E-C04N03-CJ-□□

E2E(小径タイプ) 外形寸法 38

形E2E-C06N04-CJ-□□

E2E(小径タイプ) 外形寸法 39

形E2E-S04N02-CJ-□□

E2E(小径タイプ) 外形寸法 40

*このねじ切り部には締付ナット・歯付座金は取りつけられません。

形E2E-S05N03-CJ-□□

E2E(小径タイプ) 外形寸法 42

*このねじ切り部には締付ナット・歯付座金は取りつけられません。

M8コネクタタイプ(非シールドタイプ)

形E2E-C04N03-MC-□□

E2E(小径タイプ) 外形寸法 45

形E2E-C06N04-MC-□□

E2E(小径タイプ) 外形寸法 46

形E2E-S05N03-MC-□□

E2E(小径タイプ) 外形寸法 47

アクセサリ

取りつけ金具

形Y92E-SC03(φ3ブロック)

E2E(小径タイプ) 外形寸法 50

材質:鉄

形Y92E-SC04(φ4ブロック)

E2E(小径タイプ) 外形寸法 51

材質:鉄

形Y92E-SC05(φ5.4ブロック)

E2E(小径タイプ) 外形寸法 52

材質:鉄

形Y92E-SC06(φ6.5ブロック)

E2E(小径タイプ) 外形寸法 53

材質:鉄

形Y92E-SS04(M4ネジ用)

E2E(小径タイプ) 外形寸法 54

材質:鉄

形Y92E-SS05(M5ネジ用)

E2E(小径タイプ) 外形寸法 55

材質:鉄

耐断線用保護ステンレススパイラルチューブ(別売)

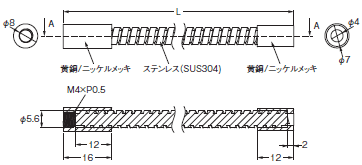

形Y92E-STS04-□

E2E(小径タイプ) 外形寸法 57

L=0.5m(形Y92E-STS04-05)、1m(形Y92E-STS04-10)

形Y92E-STS05-□

E2E(小径タイプ) 外形寸法 59

L=0.5m(形Y92E-STS05-05)、1m(形Y92E-STS05-10)

センサI/Oコネクタ

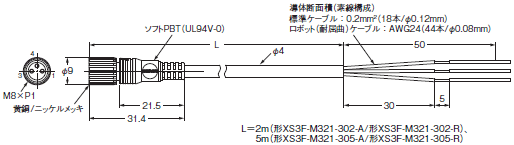

形XS3F-M32□-30□-□
ストレート

E2E(小径タイプ) 外形寸法 62

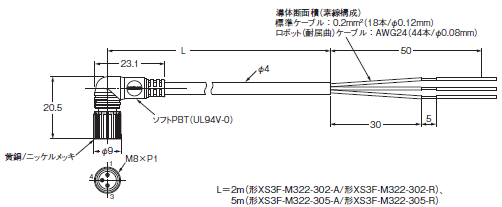

L形

E2E(小径タイプ) 外形寸法 63
