情報更新 : 2018/10/01

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印（受注生産機種）の納期についてはお取り引き商社にお問い合わせください。

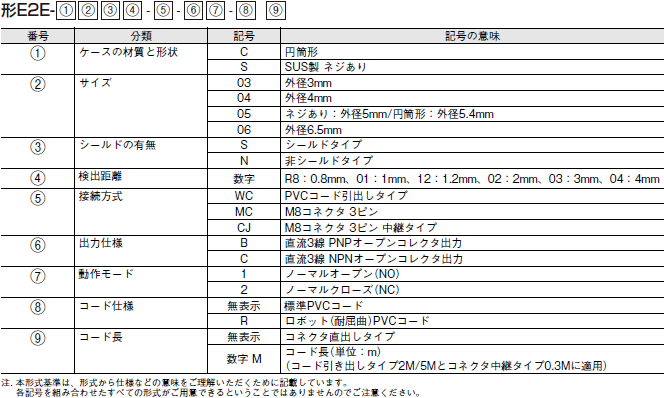

形E2E小径の形式基準

E2E（小径タイプ） 種類/価格 1

種類／標準価格

本体

シールドタイプ

E2E（小径タイプ） 種類/価格 4

形状 検出距離 接続方式 コード
仕様		 動作
モード		 配線色/ピン配置 形式 標準価格
(￥)
NPN出力 PNP出力
φ3 0.8mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-C03SR8-WC-C1 2M ＊1 ◎ 形E2E-C03SR8-WC-B1 2M ＊1 9,950
NC ◎ 形E2E-C03SR8-WC-C2 2M ＊1 形E2E-C03SR8-WC-B2 2M ＊1
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 ◎ 形E2E-C03SR8-CJ-C1 0.3M 形E2E-C03SR8-CJ-B1 0.3M 10,950
NC 形E2E-C03SR8-CJ-C2 0.3M 形E2E-C03SR8-CJ-B2 0.3M
φ4 1.2mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-C04S12-WC-C1 2M ＊1 ＊2 ＊3 ◎ 形E2E-C04S12-WC-B1 2M ＊1 ＊2 ＊3 6,850
NC ◎ 形E2E-C04S12-WC-C2 2M ＊1 ＊2 ＊3 ◎ 形E2E-C04S12-WC-B2 2M ＊1 ＊2 ＊3
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 ◎ 形E2E-C04S12-CJ-C1 0.3M ◎ 形E2E-C04S12-CJ-B1 0.3M 7,850
NC 形E2E-C04S12-CJ-C2 0.3M 形E2E-C04S12-CJ-B2 0.3M
M8コネクタタイプ ― NO ◎ 形E2E-C04S12-MC-C1 ◎ 形E2E-C04S12-MC-B1 6,950
NC 形E2E-C04S12-MC-C2 形E2E-C04S12-MC-B2
φ5.4 1mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-C05S01-WC-C1 2M ＊1 ＊2 ＊3 ◎ 形E2E-C05S01-WC-B1 2M ＊1 ＊2 ＊3 7,050
NC ◎ 形E2E-C05S01-WC-C2 2M ＊1 ＊2 形E2E-C05S01-WC-B2 2M ＊1 ＊2
φ6.5 2mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-C06S02-WC-C1 2M ＊1 ＊2 ＊3 ◎ 形E2E-C06S02-WC-B1 2M ＊1 ＊2 ＊3 7,050
NC ◎ 形E2E-C06S02-WC-C2 2M ＊1 ＊2 ＊3 形E2E-C06S02-WC-B2 2M ＊1 ＊2 ＊3
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 ◎ 形E2E-C06S02-CJ-C1 0.3M ◎ 形E2E-C06S02-CJ-B1 0.3M 8,050
NC 形E2E-C06S02-CJ-C2 0.3M 形E2E-C06S02-CJ-B2 0.3M
M8コネクタタイプ ― NO ◎ 形E2E-C06S02-MC-C1 形E2E-C06S02-MC-B1 7,150
NC 形E2E-C06S02-MC-C2 形E2E-C06S02-MC-B2
M4 0.8mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-S04SR8-WC-C1 2M ＊1 ◎ 形E2E-S04SR8-WC-B1 2M ＊1 6,850
NC ◎ 形E2E-S04SR8-WC-C2 2M ＊1 形E2E-S04SR8-WC-B2 2M ＊1
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 ◎ 形E2E-S04SR8-CJ-C1 0.3M 形E2E-S04SR8-CJ-B1 0.3M 7,850
NC 形E2E-S04SR8-CJ-C2 0.3M 形E2E-S04SR8-CJ-B2 0.3M
M5 1.2mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-S05S12-WC-C1 2M ＊1 ＊2 ＊3 ◎ 形E2E-S05S12-WC-B1 2M ＊1 ＊2 ＊3 7,050
NC ◎ 形E2E-S05S12-WC-C2 2M ＊1 ＊2 ＊3 ◎ 形E2E-S05S12-WC-B2 2M ＊1 ＊2 ＊3
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 ◎ 形E2E-S05S12-CJ-C1 0.3M ◎ 形E2E-S05S12-CJ-B1 0.3M 8,050
NC 形E2E-S05S12-CJ-C2 0.3M 形E2E-S05S12-CJ-B2 0.3M
M8コネクタタイプ ― NO ◎ 形E2E-S05S12-MC-C1 ◎ 形E2E-S05S12-MC-B1 7,150
NC 形E2E-S05S12-MC-C2 形E2E-S05S12-MC-B2

＊1. コード長5mタイプを準備しています。形式は末尾が5Mとなります。（例：E2E-C04S12-WC-C1 5M）
＊2. ロボット（耐屈曲）コードタイプを準備しています。形式に-Rがつきます。（例：E2E-C04S12-WC-C1-R 2M）
＊3. ロボット（耐屈曲）コード、コード長5mタイプを準備しています。形式に-Rがつき、末尾が5Mとなります。
      （例：E2E-C04S12-WC-C1-R 5M）
＊1～3の納期についてはお取引き商社にお問い合わせください。

非シールドタイプ

E2E（小径タイプ） 種類/価格 6

形状 検出距離 接続方式 コード
仕様		 動作
モード		 配線色/ピン配置 形式 標準価格
(￥)
NPN出力 PNP出力
φ3 2mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-C03N02-WC-C1 2M ＊1 ◎ 形E2E-C03N02-WC-B1 2M ＊1 9,950
NC 形E2E-C03N02-WC-C2 2M ＊1 形E2E-C03N02-WC-B2 2M ＊1
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 形E2E-C03N02-CJ-C1 0.3M 形E2E-C03N02-CJ-B1 0.3M 10,950
NC 形E2E-C03N02-CJ-C2 0.3M 形E2E-C03N02-CJ-B2 0.3M
φ4 3mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-C04N03-WC-C1 2M ＊1 ＊2 ◎ 形E2E-C04N03-WC-B1 2M ＊1 ＊2 6,850
NC 形E2E-C04N03-WC-C2 2M ＊1 ＊2 形E2E-C04N03-WC-B2 2M ＊1 ＊2
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 形E2E-C04N03-CJ-C1 0.3M 形E2E-C04N03-CJ-B1 0.3M 7,850
NC 形E2E-C04N03-CJ-C2 0.3M 形E2E-C04N03-CJ-B2 0.3M
M8コネクタタイプ ― NO 形E2E-C04N03-MC-C1 形E2E-C04N03-MC-B1 6,950
NC 形E2E-C04N03-MC-C2 形E2E-C04N03-MC-B2
φ6.5 4mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-C06N04-WC-C1 2M ＊1 ＊2 ◎ 形E2E-C06N04-WC-B1 2M ＊1 ＊2 7,050
NC 形E2E-C06N04-WC-C2 2M ＊1 ＊2 形E2E-C06N04-WC-B2 2M ＊1 ＊2
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 形E2E-C06N04-CJ-C1 0.3M 形E2E-C06N04-CJ-B1 0.3M 8,050
NC 形E2E-C06N04-CJ-C2 0.3M 形E2E-C06N04-CJ-B2 0.3M
M8コネクタタイプ ― NO 形E2E-C06N04-MC-C1 形E2E-C06N04-MC-B1 7,150
NC 形E2E-C06N04-MC-C2 形E2E-C06N04-MC-B2
M4 2mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-S04N02-WC-C1 2M ＊1 ◎ 形E2E-S04N02-WC-B1 2M ＊1 6,850
NC 形E2E-S04N02-WC-C2 2M ＊1 形E2E-S04N02-WC-B2 2M ＊1
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 形E2E-S04N02-CJ-C1 0.3M 形E2E-S04N02-CJ-B1 0.3M 7,850
NC 形E2E-S04N02-CJ-C2 0.3M 形E2E-S04N02-CJ-B2 0.3M
M5 3mm コード引き出しタイプ
（2m）		 PVC
(耐油)		 NO 茶：+V　黒：出力
青：0V		 ◎ 形E2E-S05N03-WC-C1 2M ＊1 ＊2 ◎ 形E2E-S05N03-WC-B1 2M ＊1 ＊2 7,050
NC 形E2E-S05N03-WC-C2 2M ＊1 ＊2 形E2E-S05N03-WC-B2 2M ＊1 ＊2
M8コネクタ中継タイプ
（0.3m）		 PVC
(耐油)		 NO ①：+V, ③：0V,
④：制御出力		 形E2E-S05N03-CJ-C1 0.3M 形E2E-S05N03-CJ-B1 0.3M 8,050
NC 形E2E-S05N03-CJ-C2 0.3M 形E2E-S05N03-CJ-B2 0.3M
M8コネクタタイプ ― NO 形E2E-S05N03-MC-C1 形E2E-S05N03-MC-B1 7,150
NC 形E2E-S05N03-MC-C2 形E2E-S05N03-MC-B2

＊1. コード長5mタイプを準備しています。形式は末尾が5Mとなります。（例：E2E-C04N03-WC-C1 5M）
＊2. ロボット（耐屈曲）コードタイプを準備しています。形式に-Rがつきます。（例：E2E-C04N03-WC-C1-R 2M）
＊1、2の納期についてはお取引き商社にお問い合わせください。

アクセサリ（別売）

センサI/Oコネクタ（片側コネクタ）

（コネクタタイプ・コネクタ中継タイプ必須）センサに付属しておりませんので必要に応じてご注文ください。

サイズ コード仕様 コード
芯線数
（芯）		 コード
長さL
（ｍ）		 ストレート L形タイプ
形式 標準価格
（￥）		 形式 標準価格
（￥）
M8 標準コード 3 2 ◎ 形XS3F-M321-302-A 980 ◎ XS3F-M322-302-A 980
5 ◎ 形XS3F-M321-305-A 1,400 ◎ XS3F-M322-305-A 1,400
ロボット
（耐屈曲）
コード		 2 ◎ 形XS3F-M321-302-R 1,230 ◎ XS3F-M322-302-R 1,230
5 ◎ 形XS3F-M321-305-R 1,760 ◎ XS3F-M322-305-R 1,760

取りつけ金具

センサに付属しておりませんので必要に応じてご注文ください。

適合センサ 形状 形式 標準価格（￥） 数量 備考
形E2E-C03□ 3181_lu_3_1 ◎ 形Y92E-SC03 1,890 1個 φ3用取りつけブロック、
M3×20 六角穴付ボルト２本、
締付ナット2個、座金2個
形E2E-C04□ 3181_lu_3_2 ◎ 形Y92E-SC04 1,890 1個 φ4用取りつけブロック、
M3×20 六角穴付ボルト２本、
締付ナット2個、座金2個
形E2E-C05□ 3181_lu_3_3
形Y92E-SC05 1,890 1個 φ5.4用取りつけブロック、
M3×20 六角穴付ボルト２本、
締付ナット2個、座金2個
形E2E-C06□ 3181_lu_3_4
◎ 形Y92E-SC06 1,890 1個 φ6.5用取りつけブロック、
M3×20 六角穴付ボルト２本
締付ナット2個、座金2個
形E2E-S04□ 3181_lu_3_5
形Y92E-SS04 545 1個 M4ネジ用L形金具
形E2E-S05□ 3181_lu_3_6
◎ 形Y92E-SS05 545 1個 M5ネジ用L形金具

ナットセット

センサに付属しております。紛失時などにご注文ください。

適合センサ 形式 適用センサ外径 セット内容 標準価格（￥）
形E2E-S04□ 形Y92E-NWS04 M4 締付ナット2個、歯付座金1個 1,370
形E2E-S05□ 形Y92E-NWS05 M5

耐断線用保護ステンレススパイラルチューブ

センサに付属しておりませんので必要に応じてご注文ください。

適合センサ 形式 適用センサ外径 長さ 標準価格（￥）
形E2E-S04□ 形Y92E-STS04-05 M4 0.5m 2,300
◎ 形Y92E-STS04-10 1m 2,650
形E2E-S05□ 形Y92E-STS05-05 M5 0.5m 2,300
形Y92E-STS05-10 1m 2,650

情報更新 : 2018/10/01
