スタンダードタイプ近接センサ

E2E NEXT

「長距離検出」により突発停止を起こさない設備へ。IO-Link標準搭載

※ Web特別価格提供品

E2EからE2E NEXTへ移行のご案内

E2E 直流2線式は2022年10月よりE2E NEXTへ移行しました。移行に伴い、ご確認いただきたい点についてお知らせします。

(単位:mm)

直流2線式(長距離タイプ)

本体

コード引き出しタイプ
コネクタ中継タイプ
(シールドタイプ)

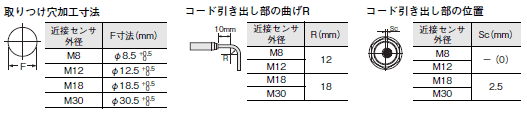

注1. コネクタ中継タイプの接続部は 表下の図をご参照ください。

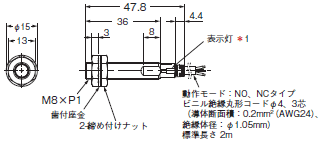

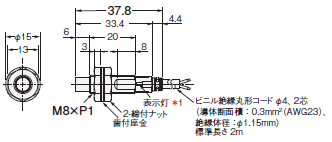

形E2E-X3D□8

E2E NEXT 外形寸法 5

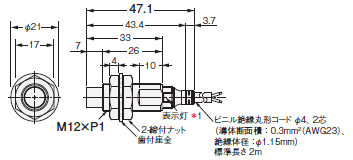

形E2E-X7D□12

E2E NEXT 外形寸法 6

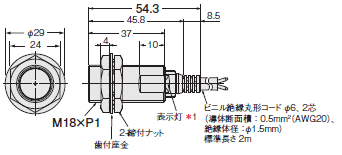

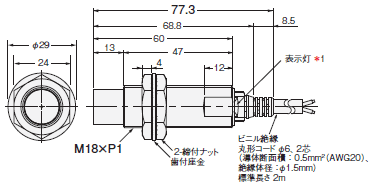

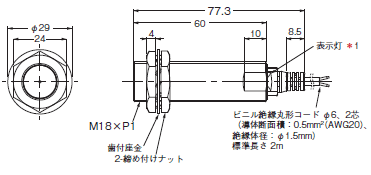

形E2E-X11D□18

E2E NEXT 外形寸法 7

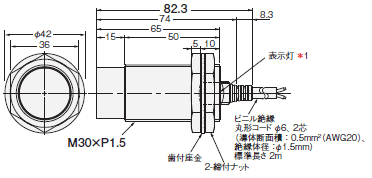

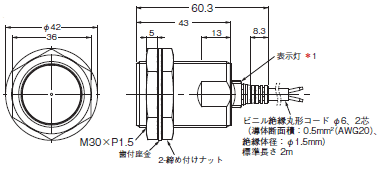

形E2E-X20D□30

E2E NEXT 外形寸法 8

コード引き出しタイプ
コネクタ中継タイプ
(非シールドタイプ)

注1. コネクタ中継タイプの接続部は 表下の図をご参照ください。

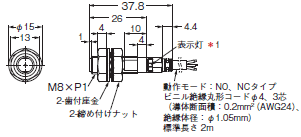

形E2E-X6MD□8

E2E NEXT 外形寸法 11

形E2E-X10MD□12

E2E NEXT 外形寸法 12

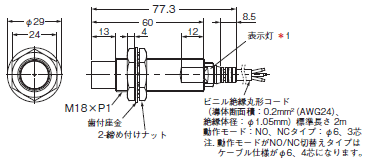

形E2E-X20MD□L18

E2E NEXT 外形寸法 13

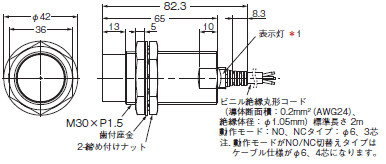

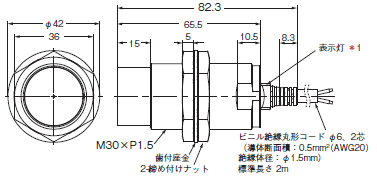

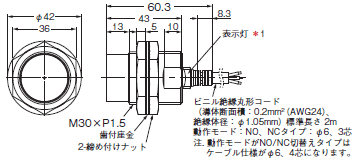

形E2E-X40MD□L30

E2E NEXT 外形寸法 14

*1. D1タイプ: 動作表示灯(橙)、設定表示灯(緑)/ D2タイプ: 動作表示灯(橙)

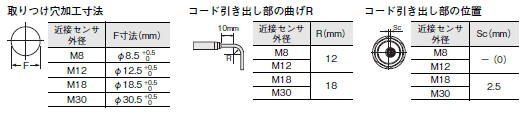

E2E NEXT 外形寸法 16
E2E NEXT 外形寸法 17

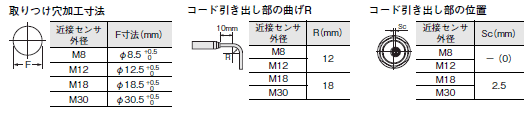

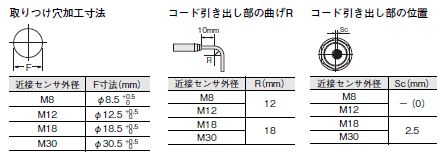

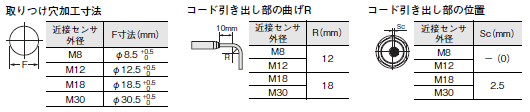

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

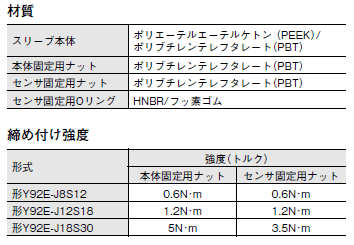

アクセサリ(別売)

e-治具(取りつけスリーブ)

形Y92E-J8S12

E2E NEXT 外形寸法 20

形Y92E-J12S18

E2E NEXT 外形寸法 21

形Y92E-J18S30

E2E NEXT 外形寸法 22
E2E NEXT 外形寸法 23

注.ネジ部の寸法管理は付属のナットとの嵌合を基準としています。

直流2線式(標準/中距離/短距離タイプ)

本体

直流2線式(標準/中距離タイプ)

コード引き出しタイプ
コネクタ中継タイプ
(シールドタイプ)

注. コネクタ中継タイプの接続部は 表下の図をご参照ください。

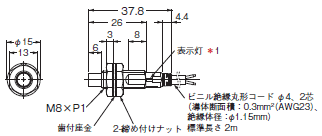

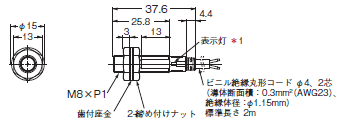

形E2E-X2D□

E2E NEXT 外形寸法 29

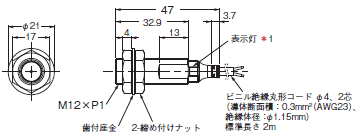

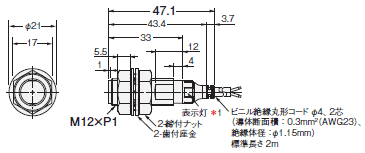

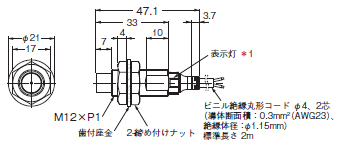

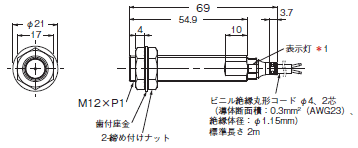

形E2E-X3D□
形E2E-X4D□

E2E NEXT 外形寸法 30

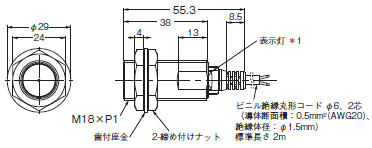

形E2E-X7D□
形E2E-X8D□

E2E NEXT 外形寸法 31

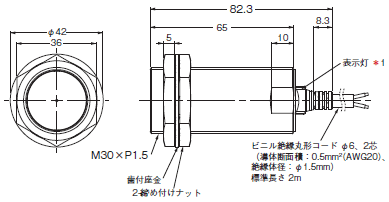

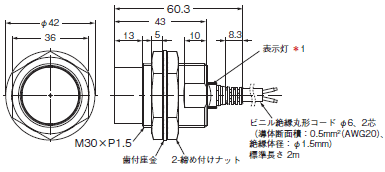

形E2E-X10D□
形E2E-X15D□

E2E NEXT 外形寸法 32

コード引き出しタイプ
コネクタ中継タイプ
(非シールドタイプ)

注. コネクタ中継タイプの接続部は 表下の図をご参照ください。

形E2E-X4MD□

E2E NEXT 外形寸法 35

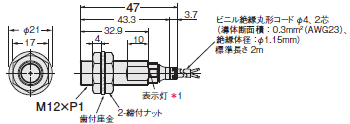

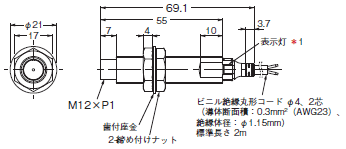

形E2E-X8MD□

E2E NEXT 外形寸法 36

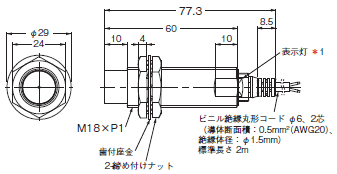

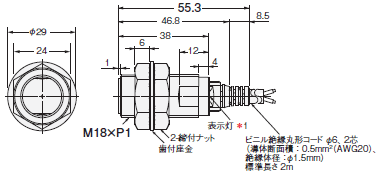

形E2E-X14MD□

E2E NEXT 外形寸法 37

形E2E-X20MD□

E2E NEXT 外形寸法 38

*1. D1タイプ: 動作表示灯(橙)、設定表示灯(緑)/ D2タイプ: 動作表示灯(橙)

E2E NEXT 外形寸法 40
E2E NEXT 外形寸法 41

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流2線式(標準/中距離タイプ ロングボディ)

コード引き出しタイプ
(シールドタイプ)

形E2E-X3D□L

E2E NEXT 外形寸法 44

形E2E-X7D□L

E2E NEXT 外形寸法 45

形E2E-X10D□L

E2E NEXT 外形寸法 46

コード引き出しタイプ
(非シールドタイプ)

形E2E-X8MD□L

E2E NEXT 外形寸法 48

形E2E-X14MD□L
形E2E-X16MD□L

E2E NEXT 外形寸法 49

形E2E-X20MD□L

E2E NEXT 外形寸法 50

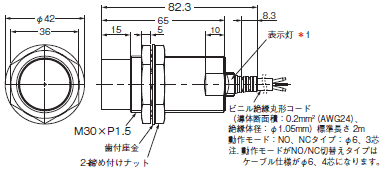

形E2E-X30MD□L

E2E NEXT 外形寸法 51

*1. D1タイプ: 動作表示灯(橙)、設定表示灯(緑)/ D2タイプ: 動作表示灯(橙)

E2E NEXT 外形寸法 53

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流2線式(標準タイプ)

M12コネクタタイプ
(シールドタイプ)

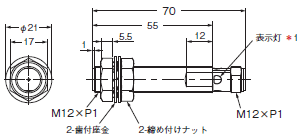

形E2E-X2D□-M1/-M1G

E2E NEXT 外形寸法 55

形E2E-X3D□-M1/-M1G

E2E NEXT 外形寸法 56

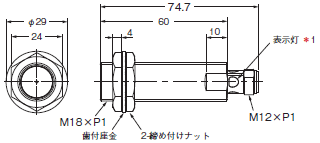

形E2E-X7D□-M1/-M1G

E2E NEXT 外形寸法 57

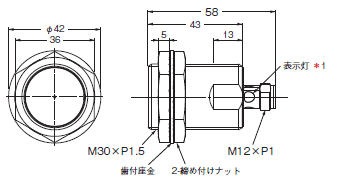

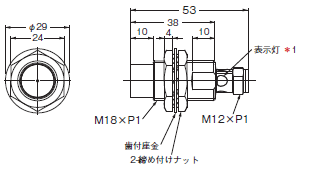

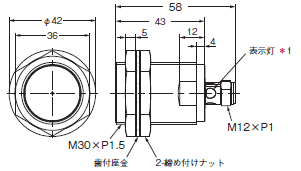

形E2E-X10D□-M1/-M1G

E2E NEXT 外形寸法 58

M12コネクタタイプ
(非シールドタイプ)

形E2E-X4MD□-M1/-M1G

E2E NEXT 外形寸法 60

形E2E-X8MD□-M1/-M1G

E2E NEXT 外形寸法 61

形E2E-X14MD□-M1/-M1G

E2E NEXT 外形寸法 62

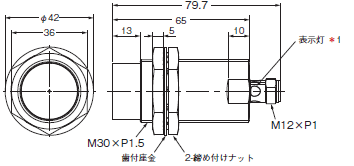

形E2E-X20MD□-M1/-M1G

E2E NEXT 外形寸法 63

*1. D1タイプ: 動作表示灯(橙)、設定表示灯(緑)/ D2タイプ: 動作表示灯(橙)

E2E NEXT 外形寸法 65

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流2線式(標準タイプ)

M8コネクタタイプ
(シールドタイプ)

形E2E-X2D□-M3G

E2E NEXT 外形寸法 67

M8コネクタタイプ
(非シールドタイプ)

形E2E-X4MD□-M3G

E2E NEXT 外形寸法 69

直流2線式(短距離タイプ)

コード引き出しタイプ
コネクタ中継タイプ
(シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

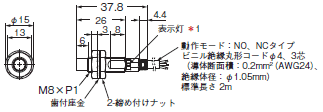

形E2E-X1R5D□

E2E NEXT 外形寸法 72

形E2E-X2R5D□

E2E NEXT 外形寸法 73

形E2E-X5D□

E2E NEXT 外形寸法 74

*1. D1タイプ: 動作表示灯(橙)、設定表示灯(緑)/ D2タイプ: 動作表示灯(橙)

E2E NEXT 外形寸法 76
E2E NEXT 外形寸法 77

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流3線式

本体【プレミアムモデル】

直流3線式(超長距離/長距離タイプ)

コード引き出しタイプ
コネクタ中継タイプ
(シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

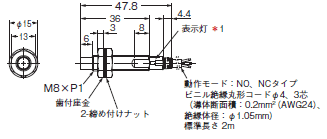

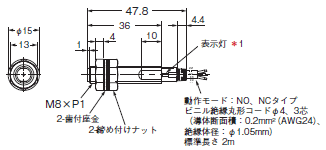

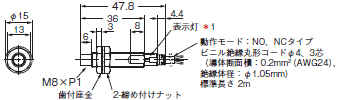

形E2E-X□8

E2E NEXT 外形寸法 82

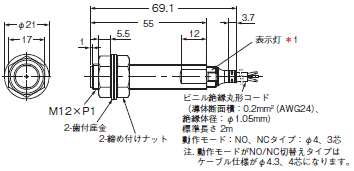

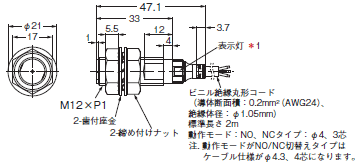

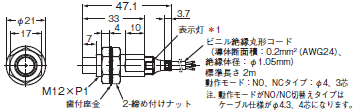

形E2E-X□12

E2E NEXT 外形寸法 83

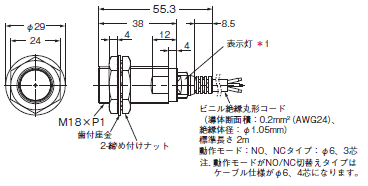

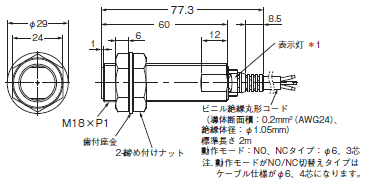

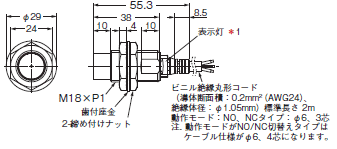

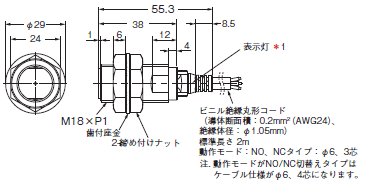

形E2E-X□18

E2E NEXT 外形寸法 84

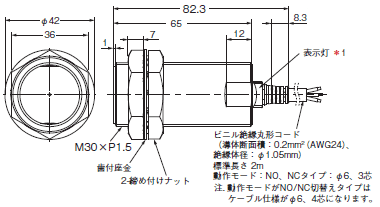

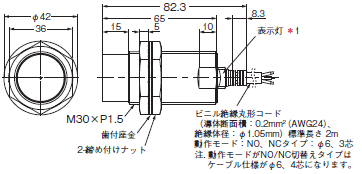

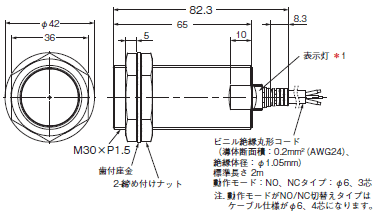

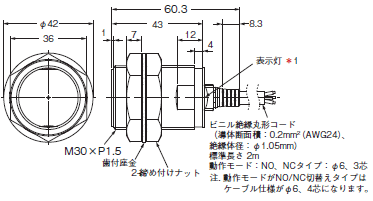

形E2E-X□30

E2E NEXT 外形寸法 85

直流3線式(超長距離/長距離タイプ ロングボディ)

コード引き出しタイプ
コネクタ中継タイプ
(シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

形E2E-X□L8

E2E NEXT 外形寸法 88

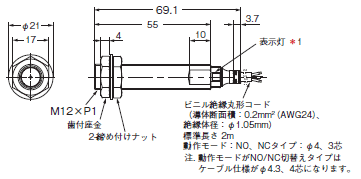

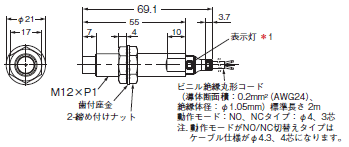

形E2E-X□L12

E2E NEXT 外形寸法 89

形E2E-X□L18

E2E NEXT 外形寸法 90

形E2E-X□L30

E2E NEXT 外形寸法 91

*1. 標準I/Oモード(SIOモード):動作表示(橙色/点灯)、通信表示(緑色/消灯)
   IO-Link通信モード(COMモード):動作表示(橙色/点灯)、通信表示(緑色/点滅(1s周期)

E2E NEXT 外形寸法 93
E2E NEXT 外形寸法 94

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流3線式(超長距離/長距離タイプ)

コード引き出しタイプ
コネクタ中継タイプ
(非シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

形E2E-X□M□8

E2E NEXT 外形寸法 97

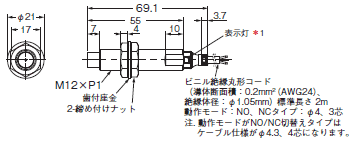

形E2E-X□M□12

E2E NEXT 外形寸法 98

直流3線式(超長距離/長距離タイプ ロングボディ)

コード引き出しタイプ
コネクタ中継タイプ
(非シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

形E2E-X□M□L8

E2E NEXT 外形寸法 101

形E2E-X□M□L12

E2E NEXT 外形寸法 102

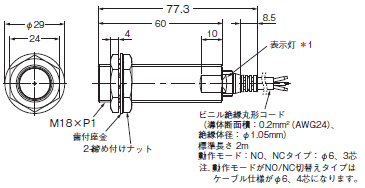

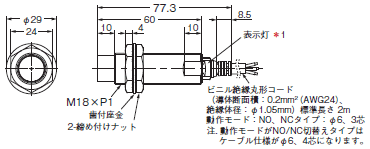

形E2E-X□M□L18

E2E NEXT 外形寸法 103

形E2E-X40M□L30

E2E NEXT 外形寸法 104

形E2E-X50M□L30

E2E NEXT 外形寸法 105

*1. 標準I/Oモード(SIOモード):動作表示(橙色/点灯)、通信表示(緑色/消灯)
   IO-Link通信モード(COMモード):動作表示(橙色/点灯)、通信表示(緑色/点滅(1s周期))

E2E NEXT 外形寸法 107
E2E NEXT 外形寸法 108

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流3線式(超長距離/長距離タイプ)

コネクタタイプ
(シールドタイプ)

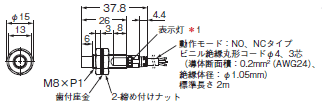

形E2E-X□8-M3/M5

E2E NEXT 外形寸法 110

形E2E-X□8-M1

E2E NEXT 外形寸法 111

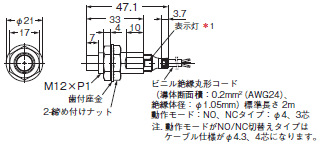

形E2E-X□12-M1

E2E NEXT 外形寸法 112

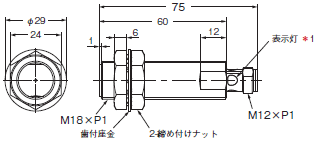

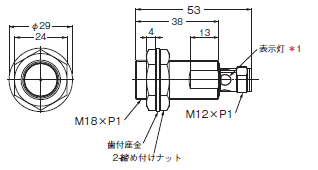

形E2E-X□18-M1

E2E NEXT 外形寸法 113

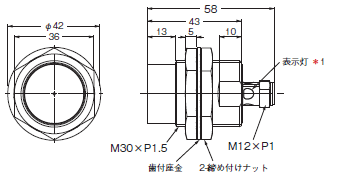

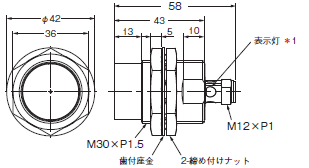

形E2E-X□30-M1

E2E NEXT 外形寸法 114

直流3線式(超長距離/長距離タイプ ロングボディ)

コネクタタイプ
(シールドタイプ)

形E2E-X□L8-M3/M5

E2E NEXT 外形寸法 116

形E2E-X□L8-M1

E2E NEXT 外形寸法 117

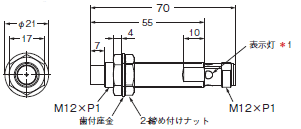

形E2E-X□L12-M1

E2E NEXT 外形寸法 118

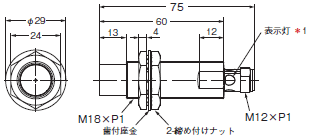

形E2E-X□L18-M1

E2E NEXT 外形寸法 119

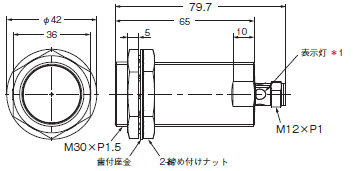

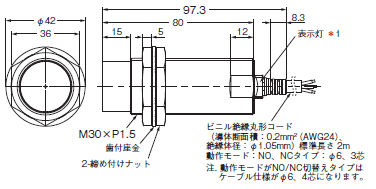

形E2E-X□L30-M1

E2E NEXT 外形寸法 120

*1. 標準I/Oモード(SIOモード):動作表示(橙色/点灯)、通信表示(緑色/消灯)
   IO-Link通信モード(COMモード):動作表示(橙色/点灯)、通信表示(緑色/点滅(1s周期))

E2E NEXT 外形寸法 122

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流3線式(超長距離/長距離タイプ)

コネクタタイプ
(非シールドタイプ)

形E2E-X□M□8-M3/M5

E2E NEXT 外形寸法 124

形E2E-X□M□8-M1

E2E NEXT 外形寸法 125

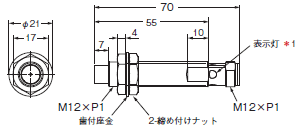

形E2E-X□M□12-M1

E2E NEXT 外形寸法 126

直流3線式(超長距離/長距離タイプ ロングボディ)

コネクタタイプ
(非シールドタイプ)

形E2E-X□M□L8-M3/M5

E2E NEXT 外形寸法 128

形E2E-X□M□L8-M1

E2E NEXT 外形寸法 129

形E2E-X□M□L12-M1

E2E NEXT 外形寸法 130

形E2E-X□M□L18-M1

E2E NEXT 外形寸法 131

形E2E-X40M□L30-M1

E2E NEXT 外形寸法 132

形E2E-X50M□L30-M1

E2E NEXT 外形寸法 133

*1. 標準I/Oモード(SIOモード):動作表示(橙色/点灯)、通信表示(緑色/消灯)
   IO-Link通信モード(COMモード):動作表示(橙色/点灯)、通信表示(緑色/点滅(1s周期))

E2E NEXT 外形寸法 135

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

本体【ベーシックモデル】

直流3線式(中距離/短距離タイプ)

コード引き出しタイプ
コネクタ中継タイプ
(シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

形E2E-X□8

E2E NEXT 外形寸法 139

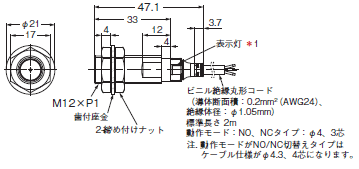

形E2E-X□12

E2E NEXT 外形寸法 140

形E2E-X□18

E2E NEXT 外形寸法 141

形E2E-X□30

E2E NEXT 外形寸法 142

直流3線式(中距離/短距離タイプ ロングボディ)

コード引き出しタイプ
コネクタ中継タイプ
(シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

形E2E-X□L8

E2E NEXT 外形寸法 145

形E2E-X□L12

E2E NEXT 外形寸法 146

形E2E-X□L18

E2E NEXT 外形寸法 147

形E2E-X□L30

E2E NEXT 外形寸法 148

*1. 標準I/Oモード(SIOモード):動作表示(橙色/点灯)、通信表示(緑色/消灯)
   IO-Link通信モード(COMモード):動作表示(橙色/点灯)、通信表示(緑色/点滅(1s周期))

E2E NEXT 外形寸法 150
E2E NEXT 外形寸法 151

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流3線式(中距離/短距離タイプ)

コード引き出しタイプ
コネクタ中継タイプ
(非シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

形E2E-X□M□8

E2E NEXT 外形寸法 154

形E2E-X□M□12

E2E NEXT 外形寸法 155

形E2E-X□M□18

E2E NEXT 外形寸法 156

形E2E-X18M□30

E2E NEXT 外形寸法 157

直流3線式(中距離/短距離タイプ ロングボディ)

コード引き出しタイプ
コネクタ中継タイプ
(非シールドタイプ)

注. コネクタ中継タイプの接続部は表下の図をご参照ください。

形E2E-X□M□L8

E2E NEXT 外形寸法 160

形E2E-X□M□L12

E2E NEXT 外形寸法 161

形E2E-X□M□L18

E2E NEXT 外形寸法 162

形E2E-X18M□L30

E2E NEXT 外形寸法 163

形E2E-X30M□L30

E2E NEXT 外形寸法 164

*1. 標準I/Oモード(SIOモード):動作表示(橙色/点灯)、通信表示(緑色/消灯)
   IO-Link通信モード(COMモード):動作表示(橙色/点灯)、通信表示(緑色/点滅(1s周期))

E2E NEXT 外形寸法 166
E2E NEXT 外形寸法 167

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流3線式(中距離/短距離タイプ)

コネクタタイプ
(シールドタイプ)

形E2E-X□8-M3/M5

E2E NEXT 外形寸法 169

形E2E-X□8-M1

E2E NEXT 外形寸法 170

形E2E-X□12-M1

E2E NEXT 外形寸法 171

形E2E-X□18-M1

E2E NEXT 外形寸法 172

形E2E-X□30-M1

E2E NEXT 外形寸法 173

直流3線式(中距離/短距離タイプ ロングボディ)

コネクタタイプ
(シールドタイプ)

形E2E-X□L8-M3/M5

E2E NEXT 外形寸法 175

形E2E-X□L8-M1

E2E NEXT 外形寸法 176

形E2E-X□L12-M1

E2E NEXT 外形寸法 177

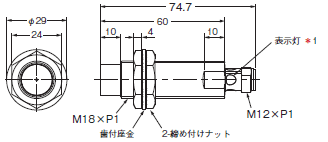

形E2E-X□L18-M1

E2E NEXT 外形寸法 178

形E2E-X□L30-M1

E2E NEXT 外形寸法 179

*1. 標準I/Oモード(SIOモード):動作表示(橙色/点灯)、通信表示(緑色/消灯)
   IO-Link通信モード(COMモード):動作表示(橙色/点灯)、通信表示(緑色/点滅(1s周期))

E2E NEXT 外形寸法 181

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

直流3線式(中距離/短距離タイプ)

コネクタタイプ
(非シールドタイプ)

注. サイズがM30の検出面はライトグレーになります。

形E2E-X□M□8-M3/M5

E2E NEXT 外形寸法 184

形E2E-X□M□8-M1

E2E NEXT 外形寸法 185

形E2E-X□M□12-M1

E2E NEXT 外形寸法 186

形E2E-X□M□18-M1

E2E NEXT 外形寸法 187

形E2E-X18M□30-M1

E2E NEXT 外形寸法 188

直流3線式(中距離/短距離タイプ ロングボディ)

コネクタタイプ
(非シールドタイプ)

注. サイズがM30の検出面はライトグレーになります。

形E2E-X□M□L8-M3/M5

E2E NEXT 外形寸法 191

形E2E-X□M□L8-M1

E2E NEXT 外形寸法 192

形E2E-X□M□L12-M1

E2E NEXT 外形寸法 193

形E2E-X□M□L18-M1

E2E NEXT 外形寸法 194

形E2E-X18M□L30-M1

E2E NEXT 外形寸法 195

形E2E-X30M□L30-M1

E2E NEXT 外形寸法 196

*1. 標準I/Oモード(SIOモード):動作表示(橙色/点灯)、通信表示(緑色/消灯)
   IO-Link通信モード(COMモード):動作表示(橙色/点灯)、通信表示(緑色/点滅(1s周期))

E2E NEXT 外形寸法 198

注. 長穴で取りつけた場合、締め付け時の力でナットが破損する可能性があるため、使用できません。

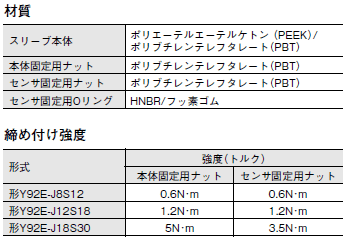

アクセサリ(別売)

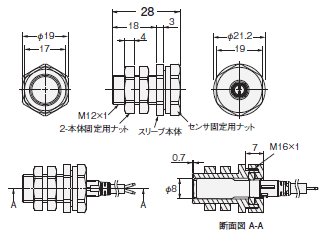

e-治具(取りつけスリーブ)

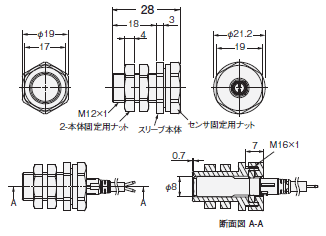

形Y92E-J8S12

E2E NEXT 外形寸法 201

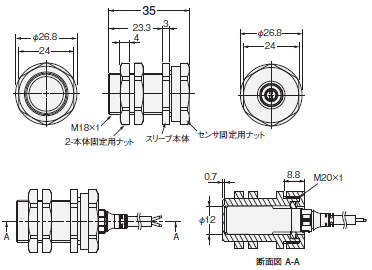

形Y92E-J12S18

E2E NEXT 外形寸法 202

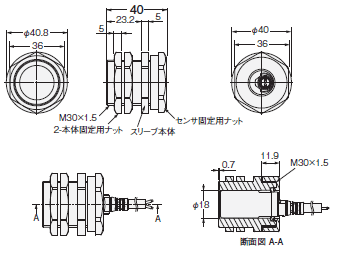

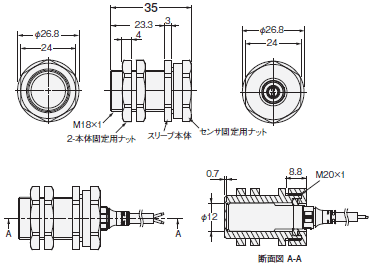

形Y92E-J18S30

E2E NEXT 外形寸法 203
E2E NEXT 外形寸法 204

注.ネジ部の寸法管理は付属のナットとの嵌合を基準としています。
