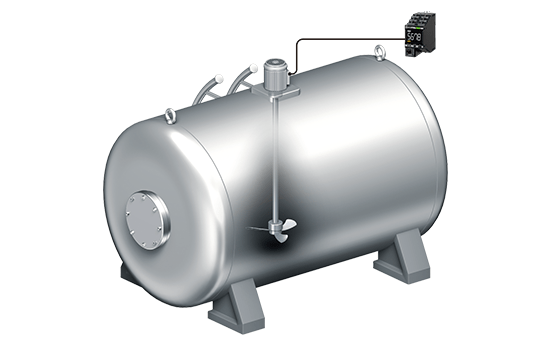

貯蔵タンクの攪拌機
| 設備の詳細 | タンク内の貯蔵物質を攪拌するための装置 |
|---|---|
| モータ駆動条件 | 0.4kW/200V/4極 直入れ駆動 60Hz |
| 故障モード | 攪拌羽の固定不良 |
| 検出パラメータ | 劣化度1、劣化度2 |
| 劣化度1、劣化度2についてはこちら | |
本アプリケーションはアドバンスド・モータ状態監視K7DDおいても状態監視が可能です。 |
|
K6CM-CI2Mによる
劣化度1、2計測結果

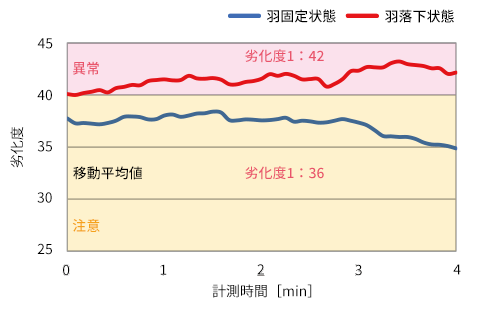

劣化度1 計測結果
| 動作注意時の計測値 | 36軸ブレが発生している状態 |
|---|---|
| 動作異常時の計測値 | 42軸ブレ＋羽固定ネジが 緩み羽がタンク底に 落下した状態 |

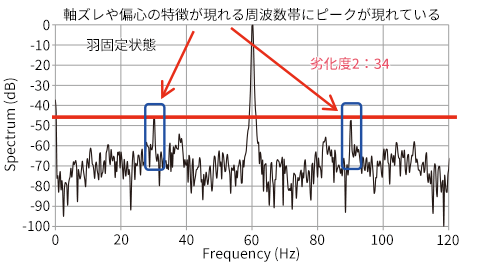

劣化度2 計測結果
| 動作注意時の計測値 | 34軸ブレが発生している状態 |
|---|---|

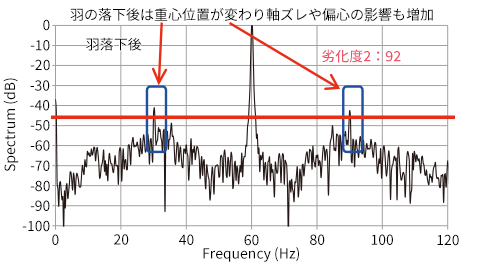

| 動作異常時の計測値 | 92軸ブレ＋羽固定ネジが 緩み羽がタンク底に 落下した状態 |
このアプリケーションにおける
「劣化度1、2」の警報しきい値例
「劣化度1」の警報しきい値例
| 警報しきい値（注意） | 25 |
|---|---|
| 警報しきい値（異常） | 40 |
「劣化度2」の警報しきい値例
| 警報しきい値（注意） | 20 |
|---|---|
| 警報しきい値（異常） | 50 |
導入期待効果
モータから距離のある軸部分の異常・負荷の状態変化を検出できます。
