ドライヤ
（粉末の噴霧乾燥を
する設備）

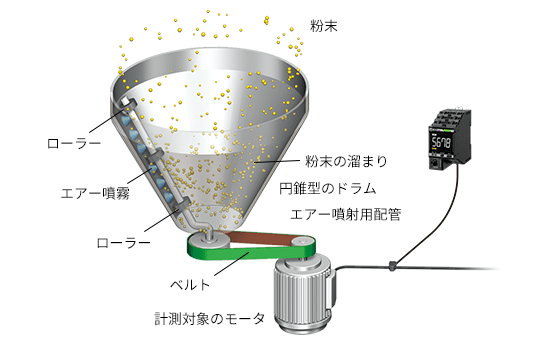

| 設備の詳細 | エアー噴射用配管をモータで回転させながらエアーを噴霧して、円錐型のドラムの内壁に粉末が溜まらないようにしている 円錐型のドラムの内壁を沿うように、ローラーが付いている |
|---|---|
| モータ駆動条件 | 1.5kW/200V/4極 直入れ駆動 50Hz |
| 故障モード | 負荷異常 |
| 検出パラメータ | 劣化度1 |
| 劣化度1、劣化度2についてはこちら | |
本アプリケーションはアドバンスド・モータ状態監視K7DDおいても状態監視が可能です。 |
|
K6CM-CI□による
劣化度1計測結果

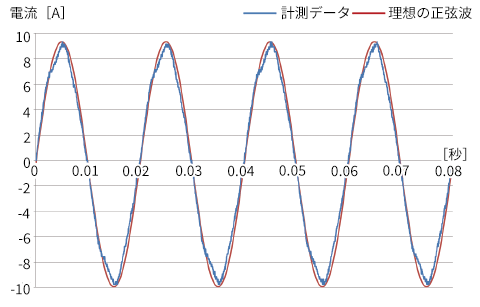

電流波形データ
正常
| 正常動作時のモータ数値 | 21ローラーが正常に 回転している状態 |
|---|

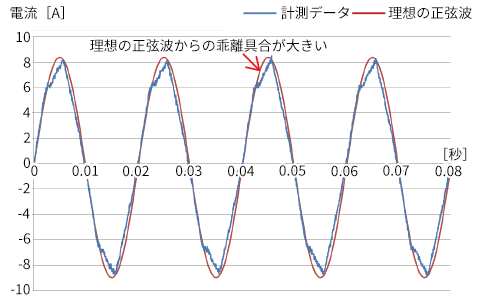

異常
| 動作異常時のモータ数値 | 32ローラーに粉末が詰まり ローラーが回転していない状態 |
|---|
このアプリケーションにおける
「劣化度1」の警報しきい値例
| 警報しきい値（注意） | 25 |
|---|---|
| 警報しきい値（異常） | 30 |
導入期待効果
ガイドのローラーが摩耗して径が小さくなると、ドライヤー壁面への設置面積がかわり、エアー噴射配管が大きく振れ、軸部、エアー配管への負荷増で破損に繋がります。
上記のようなトラブルを未然に防止することが期待できます。
