排熱用ファン

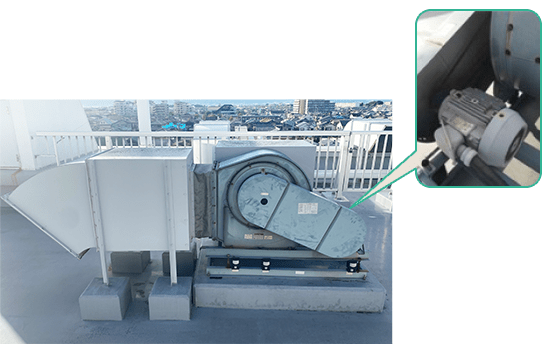

| 設備の詳細 | 屋内の設備から発生した熱を屋外へ逃がすファン |
|---|---|
| モータ駆動条件 | 2.2kW/200V/4極 直入れ駆動 60Hz |
| 故障モード | プーリーの摩耗 （Vベルトが滑り、異音発生） |
| 検出パラメータ | 劣化度1、2 |
| 劣化度1、劣化度2についてはこちら | |
本アプリケーションはアドバンスド・モータ状態監視K7DDおいても状態監視が可能です。 |
|
K6CM-CI□による
劣化度1、2計測結果

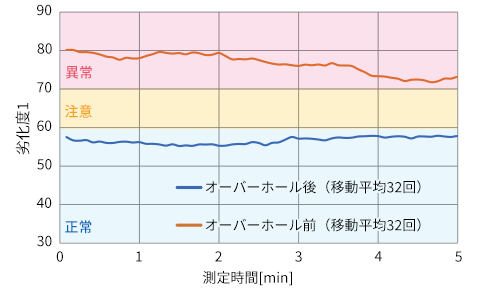

劣化度1ログデータ
| 動作異常時の計測値 | 75 |
|---|---|
| 正常動作時の計測値 | 57 |

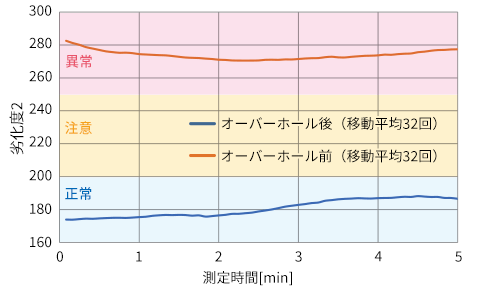

劣化度2ログデータ
| 動作異常時の計測値 | 275 |
|---|---|
| 正常動作時の計測値 | 180 |
このアプリケーションにおける
「劣化度1、2」の警報しきい値例
劣化度1の警報しきい値例
| 警報しきい値（注意） | 60 |
|---|---|
| 警報しきい値（異常） | 70 |
劣化度2の警報しきい値例
| 警報しきい値（注意） | 200 |
|---|---|
| 警報しきい値（異常） | 250 |
K6CM-CI2Mによる
劣化度1計測結果

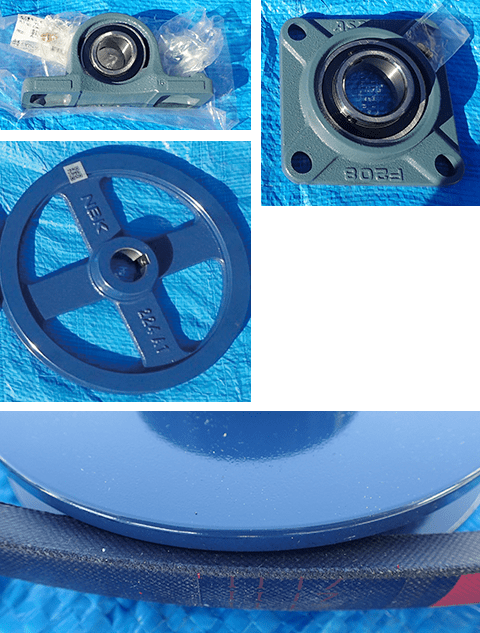

オーバーホール前
ベルトとプーリーが摩擦により擦り減っている
オーバーホール後
ベルトとプーリーの本来の位置関係

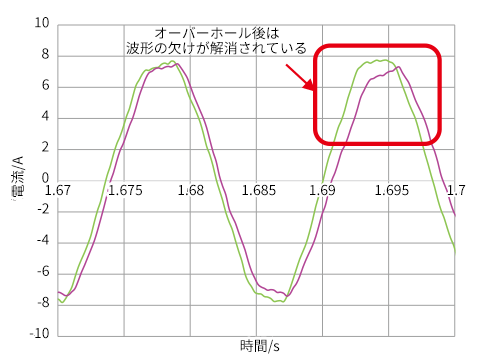

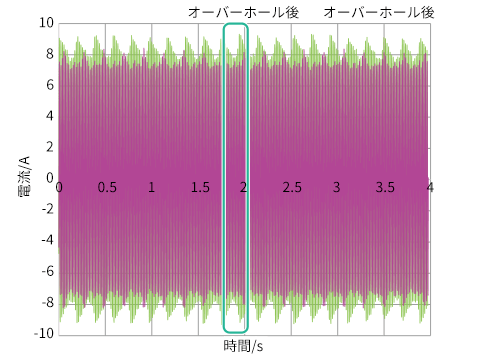

4秒間の電流波形データ
導入期待効果
Vベルトやプーリーの劣化を検出でき、メンテナンス時期を自動で知らせることができます。
