車載部品洗浄用
ポンプ

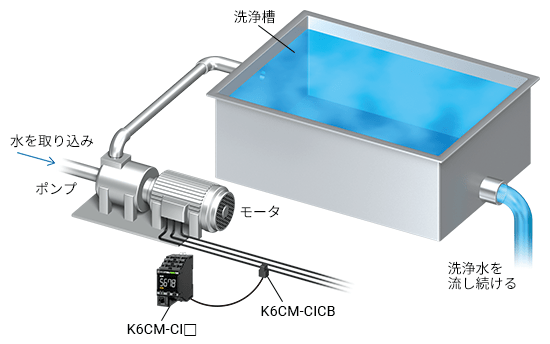

| 設備の詳細 | 洗浄用ポンプ ポンプをモータで駆動し、洗浄用水を洗浄槽へ送り込んでいる |
|---|---|
| モータ駆動条件 | 11kW/200V/4極、インバータ駆動 60Hz |
| 故障モード | 負荷異常（キャビテーション） |
| 検出パラメータ | 劣化度1 |
| 劣化度1、劣化度2についてはこちら | |
本アプリケーションはアドバンスド・モータ状態監視K7DDおいても状態監視が可能です。 |
|
K6CM-CI□による
劣化度1計測結果
電流波形データ※
※ K6CMで電流波形データを出力することはできません。
正常
| 正常動作時の計測値 | 20 |
|---|

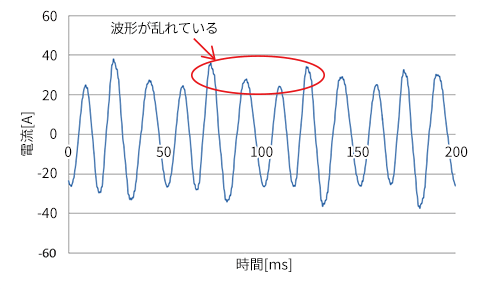

異常
| 動作異常時の計測値 | 75動作異常： ポンプ内に気泡が流入し エアロックが発生した状態 |
|---|
このアプリケーションにおける
「劣化度1」の警報しきい値例
| 警報しきい値（注意） | 30 |
|---|---|
| 警報しきい値（異常） | 50 |
導入期待効果
ポンプのエアロックなどの異常を検出できることで、劣化して停止してしまう前にメンテナンスができます。
