レーザマーカセレクション

セレクションガイド

お客様の用途やマーキングニーズに合わせた機種選定を
サポートいたします。

MX-Z2000HシリーズとGシリーズの主な違い

シリーズ MX-Z20□□H
MX-Z20□□H
MX-Z20□□G
MX-Z20□□G
EEモード
(オプション)*1
-
3D印字機能 球、円錐、円柱、段差、斜面 円柱、段差、斜面
ヘッド耐環境性 IP65 -
EtherNet/IPTM*2 -
DFL機能*3 -
セーフティリレー
内蔵
-
海外規格/規制対応 UL/CE/FDAなど -
  • *1 EEモード(エネルギエンハンストモードの略称)で、大きなエネルギを必要とする加工が可能です。
  • *2 使用可能な機能、コマンドについてはユーザーズマニュアルをご確認ください。
  • *3 DFL:ダイレクトファインダリンク機能(画像処理装置と接続してPLCプログラムレスな通信が可能)
  • 詳細仕様や海外輸出規格などについては弊社までお問い合わせください。

ページ先頭へ戻る

機種の違い

機種 MX-Z2000H
微細・深彫
MX-Z2050H
ワイドエリア
MX-Z2055H
太線タイプ
主な特長 難材料にも対応する微細マーキング・加工モデル 熱影響を抑えた□160mmのワイド
エリアモデル
太線印字が可能なモデル
印字エリアで選ぶ 90mm×90mm以内 160mm×160mm以内 160mm×160mm以内
印字内容で
選ぶ
高反射材料、高精度な印字・加工用途に最適 金属・樹脂印字など広い用途で使える 樹脂/フィルムなどへの印字太い文字を速く書ける
EEモード
(オプション)*1
を使用すると
金属深彫/黒色化 金属深彫/黒色化 熱を加える印字
主な特長 ビームスポットを絞り、マーキング分解能を高くしたモデルです。高反射材料や低吸収材など、これまでレーザマーカでは難しいとされていた材料への微細加工・マーキングを可能にします。EEモードを使用することで金属深彫や黒色印字も実現できます。 マーキングエリア□160mmで、樹脂印字から金属印字まで幅広い用途で使えるモデルです。 マーキングエリア□160mmで、MX-Z2050に比べビームスポットを大きくしています。そのため、樹脂やフィルムなどの用途に適し、太い線を書いたり、塗りつぶしをする時間を短縮することが可能です。
  • *1 EEモード(エネルギエンハンストモード)はMX-Z2000Hシリーズでのみ使用可能です。
  • 注)上記表は選定の目安です。実際のご選定、ご発注にあたっては、必ずサンプルテストなどで事前のご確認をお願いいたします。

MX-Z2000H vs MX-Z2055H

超微細タイプのMX-Z2000Hと太線タイプのMX-Z2055Hで同一印字した比較動画です。

同一面積を塗りつぶす印字の場合には、太線タイプのMX-Z2055Hがおすすめです。

ページ先頭へ戻る

主な定格/性能

MX-Z2000Hシリーズ

項目 形MX-Z2000H-V1 形MX-Z2050H-V1 形MX-Z2055H-V1*1
加工用
レーザ
種類 ファイバレーザ 波長:1,062nm
レーザクラス クラス4(JIS C6802 / IEC60825-1)
平均出力 20W(ファイバレーザ発振器出力)
レーザ出力
モード
スタンダードモード / EEモード*2
繰り返し周波数 スタンダードモード 10kHz~1,000kHz 0.1kHz単位/
EEモード*2 10kHz~100kHz 0.1kHz単位
パルス列幅
(パターン)
設定
スタンダードモード 7.5ns~300ns(15パターン)/
EEモード*2 150ns~450ns(3パターン)
ガイド
レーザ/
焦点
ポインタ
種類 半導体レーザ 波長:655nm
レーザクラス クラス2(JIS C6802 / IEC60825-1)
光学仕様 マーキング
エリア
90×90mm 160×160mm 160×160mm
ワーキング
ディスタンス
170±10mm 220±10mm 220±10mm
スキャン
スピード
1~12,000mm/s
マーキング
分解能
2μm 4μm 4μm
マーキング
種類
文字種類 英大小文字 / 数字 / 記号 / ひらがな / カタカナ / 漢字(JIS第1、第2水準)/
その他言語(UNICODE(基本多言語面))
印字字体 オリジナル / オリジナル2 / OCR-A / OCR-B / SEMI / LMフォント /
True Typeフォント
バーコード CODE39 / NW-7 / ITF / CODE128 / JAN / GS1 Databar Omni-directional /
GS1 Databar Truncated / GS1 Databar Limited / GS1 Databar Expanded
2次元コード QRコード / マイクロQRコード / DataMatrix(ECC200)/
GS1 DataMatrix(ECC200)
図形 定点 / 直線 / 矩形 / 円 / 円弧
立体図形 斜面 / 段差 / 円柱 / 円錐 / 球面
画像・CAD BMP / JPG / PNG / DXF
設定 データ、
ブロック登録数
マーキングデータ登録数 10,000 / ブロック登録数 2,048
文字設定 0.1mm~120mm
ケーブル長 ファイバ
ケーブル
4.5m、最小曲げ半径: 100mm
マーカヘッドケーブル マーカヘッド電源ケーブル 5m、最小曲げ半径:100mm、
マーカヘッド制御ケーブル 5m、最小曲げ半径:100mm
外部
インタ
フェース*3
端子台・
I/Oコネクタ
端子台入力 20ピン(NPN/PNP対応)、端子台出力 14ピン(NPN/PNP対応)
I/Oコネクタ入出力 37ピン(NPN/PNP対応)、インタロック端子入出力 12ピン
シリアル通信 RS-232C/RS-422A
Ethernet通信/
EtherNet/IPTM
Ethernet(1000BASE-T/100BASE-TX/10BASE-T) / EtherNet/IPTM
電源電圧 AC100~120V、周波数50/60Hz、AC200~240V、周波数50/60Hz
過電圧カテゴリ
消費電力 最大390VA(AC100V時)、最大420VA(AC200V時)
環境性能 使用温度*4/
使用湿度
0~40℃ / 35~85%RH(結露なきこと)
保管温度/
保管湿度
ー10~60℃(凍結なきこと) / 35~85%RH(結露なきこと)
設置環境/
高度
屋内 / 高度3000m以下に設置
汚染度 2
保護構造(ヘッド部)*5 IP65
冷却方式 強制空冷
重量 マーカヘッド 約15kg、コントローラ 約25kg
サイズ マーカヘッド W140×H230×D415mm(突起物含まず)
コントローラ W225×H430×D390mm(突起物含まず)
設置方向 マーカヘッド 上下左右の全方向 (左側面吸気口を塞がないこと)
コントローラ 縦置きのみ
USBインタフェース*6 USBメモリ用(コントローラ前面TypeAコネクタ)
キーボード/マウス用(コントローラ後面TypeAコネクタ)
TypeBコネクタ
本体付属品 マーカヘッド制御ケーブル、マーカヘッド電源ケーブル、システムキー
着脱式ターミナル(入力用・出力用、各1)、取扱説明書
CD-ROM(オフライン編集ソフトウェア*7、ユーザーズマニュアル(日/英)
セットアップマニュアル(日/英)、日中韓対訳表)、インタロック解除コネクタ
結束バンド、警告ラベル類、フェライトコア
  • *1 太線仕様タイプ
  • *2 EEモード(エネルギエンハンストモードの略)を使用する場合、オプションのアクティベーションキーが必要です。
  • *3 各外部インターフェースごとの使用可能な機能、コマンドについてはユーザーズマニュアルをご確認ください。
  • *4 レーザ光を長時間連続発光させると、ヘッド内部温度が上昇し保護機能によりマーキングは停止する場合があります。
     保護機能が動作した場合は、レーザ発光間隔を空けるか、空調により周囲温度を下げてお使いください。
  • *5 本製品のヘッド部は、IEC 60529 (JIS C0920)に記載の環境、時間、試験方法など、定められた条件下での耐環境保護構造で、
     それ以外の条件下での保証をするものではありません。
  • *6 USBインタフェースは、指定の用途以外に使用しないでください。
  • *7 「オフライン編集ソフトウェア」「フォントロゴエディタ」を動作させるには、以下の環境が必要となります。
     【対応機能】 USB(Ver2.0または1.1)ポートを搭載したパソコン【対応OS】 Windows®7 / Windows®8 / 8.1 / Windows®10
     【CPU,メモリ容量】 OS仕様に準ずる【ハードディスク空き容量】 1GB以上【ディスプレイ解像度】 1,024×768pixel以上

オプション 別売

形MX-9301 コントローラ電源ケーブル(PSE、UL、CSA対応) 2.9m
形MX-9230 EEモードアクティベーションキー
ファインダ機能オプション ファインダ機能オプションは カタログ番号SWAL-013をご確認ください。
その他 その他の消耗品類は弊社営業までお問い合わせください。

※その他、操作に使用するマウス[USB]、キーボード[USB]、ディスプレイモニタ[VGA(15ピン、3列)あるいはDVI-D入力仕様、画素数:1,024×768pixel以上]は市販の製品をご用意ください。

ページ先頭へ戻る

基本接続図

基本接続図

ページ先頭へ戻る

オプション類

機種 MX-Z2000H
微細・深彫
MX-Z2050H
ワイドエリア
MX-Z2055H
太線タイプ

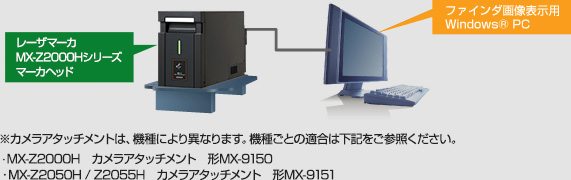

ファインダ機能 ファインダ機能解説図

ファインダ機能の特長

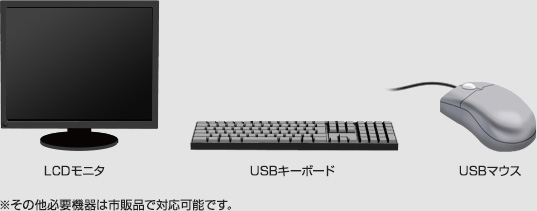

その他必要機器 その他必要機器(LCDモニタ・USBキーボード・USBマウス)

ページ先頭へ戻る
