オムロン ファイバレーザマーカの機能紹介
ファインダ機能の特長
「ファインダ機能オプション」で
レーザマーカMX-Z2000Hシリーズがより使いやすく正確に
活用例
位置補正印字と2次元コード読み取り実演
ファインダ機能オプションを用いた、
①位置補正印字例
②2次元コード読み取り例
※MX-Z2000Hシリーズのダイレクトファインダリンク機能を使用。PLCなしで接続しています。

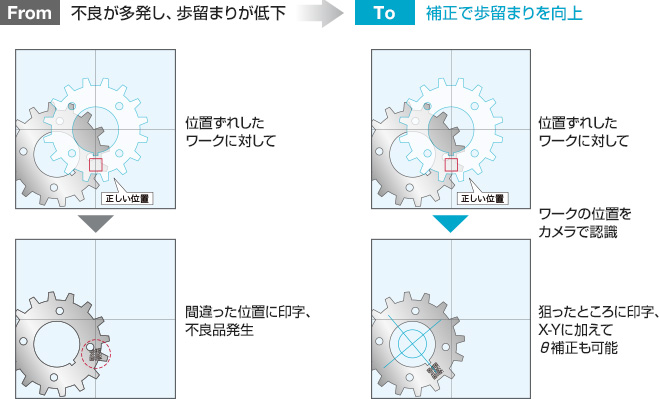

位置補正印字
位置合わせ機構が不要に
ここがポイント！
- カメラにて印字位置の検出、補正が可能になり、位置合わせ機構が不要になります。
- 多品種ワークに対して治具の設計準備が不要に。装置の簡素化やコストダウンに貢献します。
検査・2次元コード読み取り
工程を1工程に集約
ここがポイント！
- 装置構成を簡略化でき、工程削減、コストダウンにお役立ちします。
- 画像処理システムFHシリーズ、スマートカメラFQ2シリーズの取り付けが可能。多種多様な検査に貢献できます。
表示・観察
拡大画面で簡単観察、観察視野を自由に選択
ここがポイント！
- 対象物の印字位置確認がモニタを見ながら簡単にできます。
- 必要なレンズ、照明を選定することで、ワークの視野に合わせた観察をすることができます。
システム構成
システム構成例
位置補正印字のシステム構成

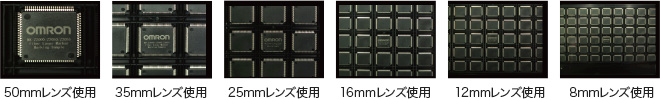

観察する視野に応じて、レンズ選択ができます
カメラ形FZ-S2M 画面処理コントローラFHシリーズ使用（ICパッケージ サイズ□15mm）
カメラアタッチメント形MX-9151使用時
照明取り付け可能、用途に応じて照明が選択できます
取り付け位置を選択可能
取り付け金具によりフレキシブルな角度で設置可能

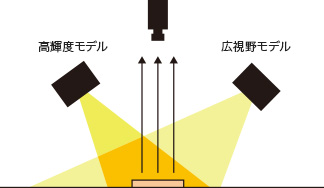

高輝度モデル/広視野モデルをご用意
(オプションで拡散板も追加可能)

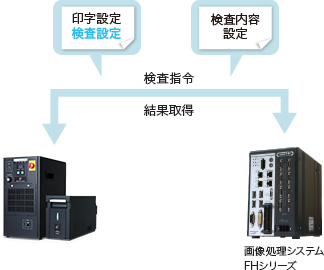

ダイレクトファインダリンク機能でPLC不要
MX-Z2000Hシリーズのダイレクトファインダリンク機能を使うと、PLCを介さず直接レーザマーカと画像認識システムが接続可能。さらなる設計工数の削減が可能です。
PLC等で作成していた各機器への制御プログラムが不要
- ※2017年4月末現在 対応する画像処理システムはオムロンFHシリーズ、オムロンFQ2シリーズの一部です。
- ※使用上の注意、制約事項など詳細は当社営業までお問い合わせください。
詳しくはカタログをご覧ください。
こちらのページでご紹介した「ファインダ機能オプション」
のカタログダウンロードはこちらから！
