一般リレー 機能/仕様一覧セレクション(2.27MB)
※ セレクションのPDFデータはサイズが大きいため、右クリックより「保存」の選択をお勧めいたします。
分類 | 制御盤用 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
形式 | 形MY | 形MY(S) | 形MY4Z-CBG | 形MYQ | ||||||||
形状(mm) (最大値) |
![]() |
![]() |
![]() |
![]() |
||||||||
特長 | ・汎用リレー ・豊富なシリーズ品を品揃え |
回路チェック用ラッチングレバー付き | 稀ひん度開閉の微小負荷対応タイプ | ・プラスチック・シールリレー ・耐環境性良好 |
||||||||
接点 | 接点構成 | 2c | 3c | 4c | 2c | 4c | 4c | 4c | ||||
接触機構 | シングル | ツイン | シングル | シングル | ツイン | シングル | シングル | ツイン | クロスバ・ツイン | シングル | ツイン | |
接点材質 | Ag | Auメッキ | Ag | Auクラッド+Ag合金 | Ag | Auクラッド+Ag合金 | Auクラッド+AgPd | Auメッキ+Ag | ||||
定格負荷 (cosφ=1 ) |
AC 220V 5A 50万回以上 DC 24V 5A 50万回以上 |
AC 220V 5A 20万回以上 DC 24V 5A 20万回以上 |
AC 220V 5A 50万回以上 DC 24V 5A 50万回以上 |
AC 220V 3A 20万回以上 DC 24V 3A 20万回以上 |
AC 220V 3A 10万回以上 DC 24V 3A 10万回以上 |
AC 250V 5A 50万回以上 DC 30V 5A 50万回以上 |
AC 250V 3A 20万回以上 DC 30V 3A 20万回以上 |
AC 250V 3A 10万回以上 DC 30V 3A 10万回以上 |
AC 220V 1A 5万回以上 DC 24V 1A 5万回以上 |
AC 220V 1A 20万回以上 DC 24V 1A 20万回以上 |
AC 220V 1A 10万回以上 DC 24V 1A 10万回以上 |
|
接点電流の最大値(A) | 5A | 5A | 5A | 3A | 3A | 10A | 5A | 5A | 1A | 1A | 1A | |
故障率P水準(mA) | DC5V 1mA |
DC1V 100μA |
DC5V 1mA |
DC1V 1mA |
DC1V 100μA |
DC5V 1mA |
DC1V 1mA |
DC1V 100μA |
DC1V 100μA | DC1V 1mA |
DC1V 100μA |
|
コイル | 定格電圧 | DC12~100/110V AC12~220/240V |
DC12~48V AC100/110~200/220V |
DC12~100/110V AC100/110~200/220V |
DC12~100/110V AC24~220/240V |
|||||||
定格消費電力 | DC 約0.9W AC 約0.9~1.2VA |
DC 約0.9W AC 約0.9~1.1VA |
DC 約0.9~1.1W AC 約0.9VA |
DC 約0.9W AC 約0.9~1.2VA |
||||||||
機械的耐久性 | AC5,000万回以上 DC1億回以上(ツイン2,000万回以上) | AC5,000万回以上 DC1億回以上(ツイン2,000万回以上) |
500万回以上 | AC5,000万回以上 DC1億回以上(ツイン500万回以上) |
||||||||
耐電圧 | コイルと接点間 | AC2,000V 1min | AC2,000V 50/60Hz 1min | AC2,000V 1min | AC1,500V 1min | |||||||
異極接点間 | AC2,000V 1min | AC2,000V 50/60Hz 1min | AC2,000V 1min | AC1,500V 1min | ||||||||
同極接点間 | AC1,000V 1min | AC1,000V 50/60Hz 1min | AC 700V 1min | AC1,000V 1min | ||||||||
セット・リセットコイル間 | ―― | ―― | ―― | ―― | ||||||||
使用周囲温度 | -55~+70℃ | -55~+70℃ | -25~+70℃ | -55~+60℃ | ||||||||
機能 | ラッチング形 | ●(ラッチングレバー) | ||||||||||
動作表示灯内蔵形 | ●(ただし使用周囲温度-55~+60℃) | ●(ただし使用周囲温度-55~+60℃) | ● | |||||||||
ダイオード内蔵形 | ●(ただし使用周囲温度-55~+60℃) | ●(ただし使用周囲温度-55~+60℃) | ||||||||||
その他 | ●CR回路内蔵形など | ●CR回路内蔵形など | ||||||||||
保護構造 | 開放形(露出) | |||||||||||
閉鎖形(ケース入り) | ● | ● | ● | |||||||||
プラスチックシール形 | ● | |||||||||||
ハーメチックシール形 | ||||||||||||
端子構造 | はんだ付け端子 | ● | ● | ● | ||||||||
ねじ端子 | ||||||||||||
プラグイン端子 | ● | ● | ● | ● | ||||||||
タブ端子 | ||||||||||||
プリント基板用端子 | ● | ● | ||||||||||
その他 | ||||||||||||
接続端子(出力部) | ||||||||||||
取得規格 * | UL、CSA、VDE、電安(準拠)、LR | UL、CSA、VDE、電安(準拠)、LR | ―― | UL、CSA | ||||||||
適合ソケット | 形PYFZ-□(-E)、形PYF-□-PU、形PYF11A、 形PYF□(S/M/T)、形PY□(□) |
形PYFZ-□(-E)、 形PYF-□-PU、 形PYF□(S/M/T) |
形PYFZ-14(-E)、 形PYF-14-PU、 形PYF14(S/T) |
形PYFZ-14(-E)、 形PYF-14-PU、 形PYF14(S/T) |
||||||||
質量 | 約33g | 約35g | 約35g | 約35g | 約35g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | 制御盤用 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|

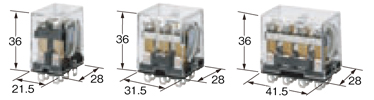

形式 | 形MYK | 形MYH | 形LY | |||||||
形状(mm) (最大値) |
![]() |
![]() |
![]() |
|||||||
特長 | ・形MYの2巻線ラッチング形 ・動作表示機構つき |
・ハーメチックシール構造 ・耐環境性良好 |
・形MYの高容量形 ・動作表示灯つき、サージ吸収素子つきなど種類豊富 |
|||||||
接点 | 接点構成 | 2c | 4c | 1c | 2c | 3c | 4c | |||
接触機構 | シングル | シングル | ツイン | シングル | ツイン | シングル | ||||
接点材質 | Auメッキ+Ag | Auメッキ+Ag | Ag合金 | Ag | Ag合金 | |||||
定格負荷 (cosφ=1 ) |
AC 220V 3A 20万回以上 DC 24V 3A 20万回以上 |
AC 110V 3A 10万回以上 DC 24V 3A 10万回以上 |
AC 110V 3A 5万回以上 DC 24V 3A 5万回以上 |
AC110V 15A 20万回以上 DC 24V 15A 20万回以上 |
AC110V 10A 50万回以上 DC 24V 10A 50万回以上 |
AC110V 10A 50万回以上 DC 24V 5A 50万回以上 |
AC110V 10A 20万回以上 DC 24V 10A 20万回以上 |
|||
接点電流の最大値(A) | 3A | 3A | 15A | 10A | 7A | 10A | 10A | |||
故障率P水準(mA) | DC1V 1mA | DC1V 100μA |
DC100mV 100μA |
DC5V 100mA | DC5V 10mA |
DC5V 100mA | ||||
コイル | 定格電圧 | DC12~ 48V AC12~100V |
DC12~100/110V AC24~110/120V |
DC6~100/110V AC12~220/240V |
DC12~100/110V AC12~200/220V |
|||||
定格消費電力 | セットDC 約1.3W AC 約0.6~0.9VA |
セットDC 約0.6W AC 約0.2~0.5V |
DC 約0.9W AC 約1.1VA |
DC 約0.9W AC 約0.9~1.2VA |
DC 約1.4W AC 約1.6~2.0VA |
DC 約1.5W AC 約1.95~2.5VA |
||||
機械的耐久性 | 1億回以上 | 5,000万回以上 (ツイン500万回以上) |
AC5,000万回以上、DC1億回以上 | |||||||
耐電圧 | コイルと接点間 | AC1,500V 1min | AC1,000V 1min | AC2,000V 1min | ||||||
異極接点間 | AC1,500V 1min | AC1,000V 1min | ―― | AC2,000V 1min | ||||||
同極接点間 | AC1,000V 1min | AC 700V 1min | AC1,000V 1min | |||||||
セット・リセットコイル間 | AC1,000V | ―― | ―― | |||||||
使用周囲温度 | -55~+60℃ | -25~+60℃ | -25~+55℃ | -25~+40℃ | ||||||
機能 | ラッチング形 | ●(2巻線) | ||||||||
動作表示灯内蔵形 | 機械的動作表示機構標準装備 | ●(ただし使用周囲温度-25~+40℃) | ||||||||
ダイオード内蔵形 | ●(ただし使用周囲温度-25~+40℃) | |||||||||
その他 | ●CR回路内蔵形 | |||||||||
保護構造 | 開放形(露出) | |||||||||
閉鎖形(ケース入り) | ● | ● | ||||||||
プラスチックシール形 | ||||||||||
ハーメチックシール形 | ● | |||||||||
端子構造 | はんだ付け端子 | ● | ● | ● | ||||||
ねじ端子 | ||||||||||
プラグイン端子 | ● | ● | ● | |||||||
タブ端子 | 形LY1F、形LY2Fに一部有(形LY1F-T2、形LY2F-T2) | |||||||||
プリント基板用端子 | ● | ● 丸棒 | ● | |||||||
その他 | ||||||||||
接続端子(出力部) | ||||||||||
取得規格 * | ―― | ―― | UL、CSA、VDE、電安(準拠)、LR | |||||||
適合ソケット | 形PYFZ-14(-E)、 形PYF-14-PU、 形PYF14(S/T) |
形PYFZ-14(-E)、 形PYF-14-PU、 形PYF14(S/T) |
形PTFZ-□-E、形PTF-□-PU、形PTF□A、 形PT□、形PT□QN、形PT□-△ |
|||||||
質量 | 約38g | 約50g | 約40g | 約40g | 約50g | 約70g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | 制御盤用 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
形式 | 形G2R-□-S | 形G2R-□-S□I | 形G2RV-ST | 形G7T | |||||||
形状(mm) (最大値) |
![]() |
![]() |
![]() |
![]() |
|||||||
特長 | ・スリムタイプのミニパワーリレー | ・回路チェック用ラッチングレバー付き | ・グローバル標準サイズ、幅6.2mmの低背タイプのスリムI/Oリレー | ・盤内省スペースを実現するI/Oスリムリレー ・専用ソケット形P7TF-05使用で接点仕様の用途拡大 ・形G7TC I/Oリレーターミナルに使用可能(1a、1b) |
|||||||
入力用 | 出力用 | ||||||||||
接点 | 接点構成 | 1c | 2c | 1c | 2c | 1c | 1a | 1a | 1b | 1c | |
接触機構 | シングル | シングル | 基準形 | 微小負荷用 | クロスバ・ツイン | シングル | |||||
接点材質 | Ag合金 | Ag合金 | Ag合金 | Ag合金+Auメッキ | AgAuクラッド+Ag | AgSnIn | |||||
定格負荷 (cosφ=1 ) |
AC250V 10A 10万回以上 DC 30V 10A 10万回以上 |
AC250V 5A 10万回以上 DC 30V 5A 10万回以上 |
AC250V 10A 10万回以上 DC 30V 10A 10万回以上 |
AC250V 5A 10万回以上 DC 30V 5A 10万回以上 |
AC250V 6A DC30V 6A |
AC30V 50mA DC36V 50mA |
DC24V 1A 5万回以上 DC24V 10mA 1,000万回以上 |
DC24V 5A 100万回以上 | |||
接点電流の最大値(A) | 10A | 5A | 10A | 5A | 6A | 50mA | 1A | 5A | |||
故障率P水準(mA) | DC5V 100mA |
DC5V 10mA |
DC5V 100mA |
DC5V 10mA |
DC5V 10mA |
DC100mV 1mA |
DC1V 100μA | DC5V 10mA | |||
コイル | 定格電圧 | DC5~100V AC12~200/(220)V |
DC12V、24V AC100/(110)V、200/(220)V |
DC12V、24V AC/DC24V、48V AC100V、110V、200V、230V |
DC12V、 24V、 100/110V AC100/110V、 200/220V |
DC12V、24V | |||||
定格消費電力 | DC 約0.53W AC 約0.9VA |
DC 約0.53W AC 約0.9VA |
DC24V 約300mW AC/DC24V 約0.4VA/約300mW AC100V 0.7VA AC200V 1.5VA |
AC 約0.7VA DC 約0.5W |
|||||||
機械的耐久性 | AC1,000万回以上、 DC2,000万回以上 |
AC1,000万回以上、 DC2,000万回以上 |
500万回以上 | 5,000万回以上 | |||||||
耐電圧 | コイルと接点間 | AC5,000V 1min | AC5,000V 1min | AC4,000V 50/60Hz 1min | AC2,000V 1min | ||||||
異極接点間 | ―― | AC3,000V 1min | ―― | AC3,000V 1min | ―― | ||||||
同極接点間 | AC1,000V 1min | AC1,000V 1min | AC1,000V 50/60Hz 1min | AC1,000V 1min | |||||||
セット・リセットコイル間 | ―― | ―― | ―― | ―― | |||||||
使用周囲温度 | -40~+70℃ | -40~+70℃ | -40~+55℃ | -40~+70℃ | |||||||
機能 | ラッチング形 | ●(ラッチングレバー) | ●(ラッチングレバー) | ―― | |||||||
動作表示灯内蔵形 | ● | ● | ● | メカニカル方式 | ―― | ||||||
ダイオード内蔵形 | ● | ● | ―― | ||||||||
その他 | ●表示灯とダイオードはターミナル側 あるいは単品ソケット側で対応 |
||||||||||
保護構造 | 開放形(露出) | ―― | |||||||||
閉鎖形(ケース入り) | ● | ● | ● | ● | |||||||
プラスチックシール形 | |||||||||||
ハーメチックシール形 | |||||||||||
端子構造 | はんだ付け端子 | ||||||||||
ねじ端子 | |||||||||||
プラグイン端子 | ● | ● | ● | ● | |||||||
タブ端子 | |||||||||||
プリント基板用端子 | |||||||||||
その他 | |||||||||||
接続端子(出力部) | ねじ端子、プッシュインPlus端子 | ||||||||||
取得規格 * | UL、CSA、VDE、LR | UL、CSA、VDE、LR | cULus、TÜV(EN 61810-1) | UL、CSA | |||||||
適合ソケット | 形P2RFZ-□(-E)、 形P2RF-□(-E)、 形P2RF-□-PU、 形P2R□□ |
形P2RFZ-□(-E)、 形P2RF-□(-E)、 形P2RF-□-PU、 形P2R□□ |
ソケット一体形式 | 形P7TF-05、形P7TF-□16 | 形P7TF-05 | ||||||
質量 | 約20g | 約20g | 約30g | 約17g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | 制御盤用 | |||||||
---|---|---|---|---|---|---|---|---|
形式 | 形MK□P | 形MK-S | 形MKK | |||||
形状(mm) (最大値) |
![]() |
![]() |
![]() |
|||||
特長 | ・ケース入りのプラグイン形 ・高容量形をはじめ、機能シリーズも豊富 |
・形MKPの高容量形 ・オクタルピンタイプのパワーリレー ・ラッチングレバータイプもシリーズ追加 |
・形MKの2巻線ラッチング形 ・動作表示機構つき |
|||||
接点 | 接点構成 | 2c | 3c | 2c | 3c | 2c | ||
接触機構 | シングル | ツイン | シングル | ツイン | シングル | シングル | ||
接点材質 | Ag | AgNi | Ag | AgNi | Ag | Ag | ||
定格負荷 (cosφ=1 ) |
AC220V 5A 50万回以上 DC 24V 3A 50万回以上 |
AC220V 3A 50万回以上 DC 24V 2A 50万回以上 |
a接点:AC250V 10A 10万回以上 DC 30V 10A 10万回以上 b接点:AC250V 5A 10万回以上 DC 30V 5A 10万回以上 |
AC220V 5A 50万回以上 DC 24V 3A 50万回以上 |
||||
接点電流の最大値(A) | 5A | 3A | 3A | 3A | 10A | 5A | ||
故障率P水準(mA) | DC1V 10mA |
DC1V 0.1mA |
DC1V 10mA |
DC1V 0.1mA |
DC1V 10mA |
DC1V 10mA | ||
コイル | 定格電圧 | DC 6~100V AC 6~200/220V |
DC 6~110V AC 6~240V |
DC 6~100V AC 6~200/(220)V |
||||
定格消費電力 | DC 約1.5W AC 約2.3VA |
DC 約1.4W AC 約2.3VA(60Hz) |
セットAC 約1.5~2VA、DC 約2.3~2.7W リセットAC 約0.1~0.7VA、DC 約0.5~1.2VA |
|||||
機械的耐久性 | 500万回以上 | 500万回以上 | 500万回以上 | |||||
耐電圧 | コイルと接点間 | AC2,000V 1min | AC1,500V 1min | AC2,500V 1min | AC2,000V 1min | |||
異極接点間 | AC2,000V 1min | AC1,500V 1min | AC2,500V 1min | AC2,000V 1min | ||||
同極接点間 | AC1,000V 1min | AC1,000V 1min | AC1,000V 1min | |||||
セット・リセットコイル間 | ―― | ―― | AC1,000V 1min | |||||
使用周囲温度 | -10~+40℃ | -40~+60℃ *1 | -10~+40℃ | |||||
機能 | ラッチング形 | ●(ラッチングレバー) | ●(2巻線) | |||||
動作表示灯内蔵形 | ● | ● | ||||||
ダイオード内蔵形 | ● | |||||||
その他 | メカ式動作表示内蔵形など | メカ式動作表示内蔵形 ラッチングレバータイプも品揃え |
メカ式動作表示内蔵 | |||||
保護構造 | 開放形(露出) | ―― | ||||||
閉鎖形(ケース入り) | ● | ● | ● | |||||
プラスチックシール形 | ||||||||
ハーメチックシール形 | ||||||||
端子構造 | はんだ付け端子 | |||||||
ねじ端子 | ||||||||
プラグイン端子 | ● | ● | ● | |||||
タブ端子 | ||||||||
プリント基板用端子 | ||||||||
その他 | ||||||||
接続端子(出力部) | ||||||||
取得規格 *2 | UL、CSA、LR | cULus、TÜV | ―― | |||||
適合ソケット | 形PF083A(-E)、 形PL08、形PLE08-0 |
形PF113A(-E)、 形PL11、形PLE11-0 |
形PF083A | 形PF113A-E | 形PF113A、形PL11、形PLE11-0 | |||
質量 | 約85g | 約90g | 約85g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*1. 動作LED内蔵形は-25~+60℃
*2. 規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | 制御盤用 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
形式 | 形MM(P) | 形MMK(P) | 形G7K | ||||||||
形状(mm) (最大値) |
基準形 | 直流負荷開閉形 | ![]() |
![]() |
|||||||
![]() |
|||||||||||
特長 | 盤用リレー | DC110V 7A開閉可能 | 形MM(P)のメカロック式ラッチング形 | 手動ボタン付 小型メカロック式 ラッチングリレー |
|||||||
接点 | 接点構成 | 2c | 3c | 4c | 2c | 3c | 4c | 2c | 3c | 2c、2a | 2c、2a |
接触機構 | シングル | シングル | シングル | シングル | |||||||
接点材質 | Ag | Ag | Ag | Auメッキ+Ag | |||||||
定格負荷 (cosφ=1 ) |
AC220V 15A 50万回以上 DC 24V 10A 50万回以上(AC220V 7.5A 50万回以上 DC 24V 5A 50万回以上) |
DC24V 15A 50万回以上 DC110V 10A 50万回以上(DC110V 7A 50万回以上) |
AC220V 10A 50万回以上 DC 24V 7A 50万回以上(AC220V 5A 50万回以上 DC 24V 4A 50万回以上) |
AC220V 3A 10万回以上 DC110V 1A 10万回以上 |
|||||||
接点電流の最大値(A) ( )内はPタイプ |
15A(7.5A) | 15A(7.5A) | 10A(5A) | 3A | |||||||
故障率P水準(mA) | DC5V 10mA | DC5V 10mA | DC5V 10mA | DC5V 10mA(M水準) | |||||||
コイル | 定格電圧 | DC 6~200/220V AC 6~200/(220)V |
DC 6~200/220V AC 6~200/(220)V |
DC 6~200/220V AC 6~200/(220)V |
DC 24~125V AC 24~220V |
||||||
定格消費電力 | DC 約2.1W AC 約3.5VA |
DC 約2.7W AC 約5.1VA |
DC 約2.1W AC 約3.5VA |
DC 約2.7W AC 約5.1VA |
セットDC約2.1W AC約3.5VA リセット約2.8W 約4.1VA |
セットDC約2.7W、AC約6VA リセット約2.8W、約4.1VA |
DC 約0.9W AC 約2VA |
||||
機械的耐久性 | 500万回以上 | 500万回以上 | 250万回以上 | 30万回以上 | |||||||
耐電圧 | コイルと接点間 | AC2,000V 1min | AC2,000V 1min | AC2,000V 1min | AC2,000V 1min | ||||||
異極接点間 | AC2,000V 1min | AC2,000V 1min | AC2,000V 1min | AC2,000V 1min | |||||||
同極接点間 | AC1,500V 1min | AC1,500V 1min | AC1,500V 1min | AC1,500V 1min | |||||||
セット・リセットコイル間 | ―― | ―― | AC2,000V 1min | AC2,000V 1min | |||||||
使用周囲温度 | -10~+55℃ | -10~+55℃ | -10~+55℃ | -10~+55℃ | |||||||
機能 | ラッチング形 | ● | ● | ||||||||
動作表示灯内蔵形 | ● | ● | ● | ● | ● | ● | |||||
ダイオード内蔵形 | ● | ● | ● | ● | |||||||
その他 | 手動テストボタンつき | ||||||||||
保護構造 | 開放形(露出) | ● | ● | ● | |||||||
閉鎖形(ケース入り) | ● | ● | ● | ● | |||||||
プラスチックシール形 | |||||||||||
ハーメチックシール形 | |||||||||||
端子構造 | はんだ付け端子 | ● | ● | ● | |||||||
ねじ端子 | ● | ● | ● | ||||||||
プラグイン端子 | ● | ● | ● | ● | |||||||
タブ端子 | |||||||||||
プリント基板用端子 | |||||||||||
その他 | |||||||||||
接続端子(出力部) | |||||||||||
取得規格 * | LR | LR | LR | ―― | |||||||
適合ソケット | 形PF113A、形PL11、形PLE11-0 | 形8PFA 形PL08 |
形14PFA 形PL11 |
形14PFA 形PL15 |
形11PFA 形PL11 |
形14PFA、形PL15 | 形PTF14A | ||||
質量 | 約160~410g | 約165~420g | 約255~580g | 175g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | 機器内蔵用 | 機器内蔵用 | ||
---|---|---|---|---|
形式 | 形G7J | 形G7X | ||
形状(mm) (最大値) |
![]() |
![]() |
||
特長 | ・瞬時電圧ドロップに強い多極パワーリレー ・100V、200V系コイルでのワイドレンジ化 ・ねじ端子、P基板用端子もあります |
しゃ断能力DC110V 30A(L/R=40ms)の小型フラットハイグレードパワーリレー | ||
接点 | 接点構成 | 4a、3a1b、2a2b | 2a(メイン接点) | 1a1b(補助接点) |
接触機構 | ダブルブレーク | シングル | ||
接点材質 | Ag・合金 | Ag(メイン接点)、Auメッキ+Ag(補助接点) | ||
定格負荷 (cosφ=1 ) |
AC220V 25A 10万回以上 DC 30V 25A 10万回以上 (ただし、b接点はAC220V 8A、DC30V 8A) |
メイン:DC110V 5A 10万回以上 DC110V 30A 5,000回以上 補助 :AC220V 1A DC110V 0.3A |
||
接点電流の最大値(A) | 25A | 30A 短時間(ON :0.5s、OFF:15s) 5A(連続) |
2A | |
故障率P水準(mA) | DC24V 100mA | ―― | DC5V 1mA | |
コイル | 定格電圧 | DC 12~100V AC 24~200/240V |
DC 12~100/110V | |
定格消費電力 | DC 約2.0W AC 約1.8~2.6VA |
約1.5W | ||
機械的耐久性 | 100万回以上 | 100万回以上 | ||
耐電圧 | コイルと接点間 | AC4,000V 1min | AC2,000V 1min | |
異極接点間 | AC4,000V 1min | AC2,000V 1min | ||
同極接点間 | AC2,000V 1min | AC1,500V(メイン接点)1min | ||
セット・リセットコイル間 | ―― | ―― | ||
使用周囲温度 | -25~+60℃ | -25~+70℃ | ||
機能 | ラッチング形 | ―― | ||
動作表示灯内蔵形 | ―― | |||
ダイオード内蔵形 | ―― | |||
その他 | テストボタンつき | ―― | ||
保護構造 | 開放形(露出) | ―― | ||
閉鎖形(ケース入り) | ● | ● | ||
プラスチックシール形 | ||||
ハーメチックシール形 | ―― | |||
端子構造 | はんだ付け端子 | |||
ねじ端子 | ● | ● | ||
プラグイン端子 | ||||
タブ端子 | ● | |||
プリント基板用端子 | ||||
その他 | メイン接点端子:ねじ/P基板端子共用 | |||
接続端子(出力部) | ||||
取得規格 * | UL、CSA、VDE〈EN、IEC(KEMA認定)〉 | ―― | ||
適合ソケット | W金具 | ―― | ||
質量 | 約140g(タブ端子形)、約140g(プリント基板端子形)、約165g(ねじ端子形) | 151g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | パワーリレー | 特殊動作用 | リレー回路ユニット | |||
---|---|---|---|---|---|---|
形式 | 形G7Z | 形G4Q | 形MYA | |||
形状(mm) (最大値) |
![]() |
![]() |
![]() |
|||
特長 | ・1極40Aの通電・開閉が可能 ・4極並列接続時の通電電流は最大160A ・EN60947-4-1ミラーコンタクト機構の認証取得 |
・独自のラチェット機構による交互切換動作 ・露出形もあり |
・小型、プラグインタイプ ・各種警報機能付 |
|||
接点 | 接点構成 | 4a | 3a1b | 2a2b | 2c | |
接触機構 | シングルブレーク | シングル | ||||
接点材質 | Ag合金 | Ag合金 | ||||
定格負荷 (cosφ=1 ) |
a接点:AC440V 40A 8万回以上 b接点:AC440V 25A 8万回以上 |
AC220V 5A 50万ステップ以上 DC 24V 5A 50万ステップ以上 |
AC220V 3A 20万回以上 DC 24V 3A 20万回以上 |
|||
接点電流の最大値(A) | 40A | 5A | 3A | |||
故障率P水準(mA) | DC24V 2A | DC 5V 100mA (ケース入りタイプ) |
1V 1mA | |||
コイル | 定格電圧 | DC12V、24V | DC 6~200V AC 6~200/(220)V |
DC 6~100/110V AC 6~200/220V |
||
定格消費電力 | 約3.7W | DC 約3.9W AC 約6.4VA |
DC 約0.9W AC 約1.2VA |
|||
機械的耐久性 | 100万回以上 | 500万ステップ以上 | AC用5,000万回以上、DC用1億回以上 | |||
耐電圧 | コイルと接点間 | AC4,000V 1min | AC2,000V 1min | AC1,500V 1min | ||
異極接点間 | AC4,000V 1min | AC2,000V 1min | AC1,500V 1min | |||
同極接点間 | AC2,000V 1min | AC1,000V 1min | AC1,000V 1min | |||
セット・リセットコイル間 | ―― | ―― | ―― | |||
使用周囲温度 | -25~+60℃ | -10~+55℃ | -10~+40℃ | |||
機能 | ラッチング形 | ―― | ||||
動作表示灯内蔵形 | ―― | |||||
ダイオード内蔵形 | ―― | |||||
その他 | 補助接点ブロックを標準装備 | |||||
保護構造 | 開放形(露出) | ―― | ● | |||
閉鎖形(ケース入り) | ● | ● | ● | |||
プラスチックシール形 | ―― | |||||
ハーメチックシール形 | ―― | |||||
端子構造 | はんだ付け端子 | ―― | ● | |||
ねじ端子 | ● | |||||
プラグイン端子 | ―― | ● | ● | |||
タブ端子 | ―― | |||||
プリント基板用端子 | ―― | |||||
その他 | ―― | |||||
接続端子(出力部) | ||||||
取得規格 * | cULus、TÜV、CCC | ―― | LR | |||
適合ソケット | ―― | 形8PFA1 | 形PF113A、形PL11 | |||
質量 | 約330g | 約340g | 約100~150g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | 省工数用ターミナルリレー | ||||||||
---|---|---|---|---|---|---|---|---|---|
形式 | 形G6D-F4PU | 形G3DZ-F4PU | 形G6D-F4B | 形G3DZ-F4B | 形G6D-4B | 形G3DZ-4B | 形G6B-4CB | ||
形状(mm) (最大値) |
![]() |
![]() |
![]() |
![]() |
|||||
特長 | プッシュインPlus端子台タイプの4点出力用ターミナルリレー ・プッシュインPlus端子台タイプにより省工数、増し締め不要 ・独立接点、独立コイル ・動作表示用LEDつき ・コイルサージ吸収用ダイオード内蔵 ・DINレール/ねじ取りつけ共用 |
使いやすさと省スペースを追及した4点出力用ターミナルリレー ・独立接点、独立コイル ・端子カバー装備 ・動作表示用LEDつき ・コイルサージ吸収用ダイオード内蔵 ・DINレール/ねじ取りつけ共用 |
取付スペースの小さいバーチカルタイプの4点出力用ターミナルリレー ・端子はIN/OUT分離構造 ・動作表示用LEDつき ・コイルサージ吸収用ダイオード内蔵 ・DINレール/ねじ取りつけ共用 |
C接点リレーを搭載した小型の4点出力用ターミナルリレー ・動作表示用LEDつき ・コイルサージ吸収用ダイオード内蔵 ・DINレール/ねじ取りつけ共用 |
|||||
区別 | リレー出力 | パワー MOS FET出力 |
リレー出力 | パワー MOS FET出力 |
リレー出力 | パワー MOS FET出力 |
リレー出力 | ||
接点構成 | 1a×4 | 1a×4 | 1a×4 | 1c×4 | |||||
リレー出力 (1点当り) |
接点 | 接点材質 | Ag合金 | ― | Ag合金 | ― | Ag合金 | ― | Ag合金 |
定格負荷 (cosφ=1) |
AC250V 3A DC 30V 3A |
― | AC250V 3A DC 30V 3A |
― | AC250V 3A DC 30V 3A |
― | AC250V 5A DC 30V 5A |
||
接点電流の最大値(A) | 5A | ― | 5A | ― | 3A | ― | 5A | ||
故障率P水準 (mA) 参考値 |
DC5V 10mA | ― | DC5V 10mA | ― | DC5V 10mA | ― | DC5V 10mA | ||
コイル | 定格消費電力 | 約200mW | ― | 約200mW | ― | 約200mW | ― | 約300mW | |
機械的耐久性 | 2,000万回以上 | ― | 2,000万回以上 | ― | 2,000万回以上 | ― | 5,000万回以上 | ||
電気的耐久性 | 7万回以上 | ― | 10万回以上 | ― | 10万回以上 | ― | 10万回以上 | ||
SSR出力(1点当り) パワーMOSFET出力 |
出力 | 絶縁方式 | ― | フォト・ボル・カプラ | ― | フォト・ボル・カプラ | ― | フォト・ボル・カプラ | ― |
負荷電圧範囲 | ― | AC3~264V DC3~125V |
― | AC3~264V DC3~125V |
― | AC3~264V DC3~125V |
― | ||
ピーク繰り返しオフ電圧 (VDRM) |
― | VDSS600V (参考値) |
― | VDSS600V (参考値) |
― | VDSS600V (参考値) |
― | ||
コレクタ・エミッタ間電圧(VCEO) | ― | ― | ― | ― | |||||
最大負荷電流(A) | ― | 0.3A | ― | 0.3A | ― | 0.3A | ― | ||
漏れ電流 | ― | 10μA以下 (DC125Vにて) |
― | 10μA以下 (DC125Vにて) |
― | 10μA以下 (DC125Vにて) |
― | ||
入力定格電圧 | DC12V DC24V |
DC12V DC24V |
DC12V DC24V |
DC12V DC24V |
|||||
耐電圧 | コイルと接点間 | AC2,000V 1min | AC2,000V 1min | AC2,000V 1min | AC2,000V 1min | ||||
異極接点間 | ― | ― | ― | AC2,000V 1min | |||||
同極接点間 | AC750V 1min | AC750V 1min | AC750V 1min | AC1,000V 1min | |||||
使用周囲温度 | -25~+55℃ | -25~+55℃ | -25~+55℃ | -25~+55℃ | |||||
機能 | 動作表示用LED | ● | ● | ● | |||||
サージ吸収用ダイオード | ● | ● | ● | ||||||
その他 | ― | ― | ― | ― | |||||
取りつけ方法 | ねじ取りつけ/DINレール取りつけ共用 | ねじ取りつけ/DINレール取りつけ共用 | ねじ取りつけ/DINレール取りつけ共用 | ねじ取りつけ/DIN レール取りつけ共用 |
|||||
取得規格 * | UL、CSA、TUV、CE | UL、CSA、VDE、CE | UL、CSA、CE | ― | ― | ||||
質量 | 約95g | 約65g | 約70g | 約65g | 約109g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | 省工数用ターミナルリレー | ||||||
---|---|---|---|---|---|---|---|
形式 | 形G6B-4BND | 形G6B-47BND | 形G6B-48BND | 形G6B-4FB1ND | 形G6B-4FPND | ||
形状(mm) (最大値) |
![]() |
![]() |
![]() |
||||
特長 | 小型の4点出力用ターミナルリレー ・リレー本体はプラスチックシール構造 ・端子はIN/OUT分離構造のため、配線が容易。 ・動作表示用LEDつき ・コイルサージ吸収用ダイオード内蔵 |
||||||
区別 | リレー出力 | ||||||
接点構成 | 1a×4 | ||||||
リレー出力 (1点当り) |
接点 | 接点材質 | Ag合金 | ||||
定格負荷 (cosφ=1) |
AC250V 5A DC 30V 5A |
AC250V 2A DC 30V 2A |
AC250V 5A DC 30V 5A |
||||
接点電流の最大値(A) | 5A | 2A | 5A | ||||
故障率P水準 (mA) 参考値 |
DC5V 10mA | DC1V 1mA | DC5V 10mA | ||||
コイル | 定格消費電力 | 約200mW | |||||
機械的耐久性 | 5,000万回以上 | ||||||
電気的耐久性 | 10万回以上 | 50万回以上(2Aにて) 10万回以上(5Aにて) |
10万回以上 | ||||
SSR出力(1点当り) パワーMOSFET出力 |
出力 | 絶縁方式 | ― | ||||
負荷電圧範囲 | ― | ||||||
ピーク繰り返しオフ電圧 (VDRM) |
― | ||||||
コレクタ・エミッタ間電圧(VCEO) | ― | ||||||
最大負荷電流(A) | ― | ||||||
漏れ電流 | ― | ||||||
入力定格電圧 | DC 5V DC12V DC24V |
||||||
耐電圧 | コイルと接点間 | AC2,000V 1min | |||||
異極接点間 | AC2,000V 1min | ||||||
同極接点間 | AC1,000V 1min | ||||||
使用周囲温度 | -25~+55℃ | ||||||
機能 | 動作表示用LED | ● | |||||
サージ吸収用ダイオード | ● | ||||||
その他 | 基準形 | 高耐久性形 | 高信頼性形 | 基準形 | |||
取りつけ方法 | ねじ取りつけ/DINレール取りつけ共用 | ねじ取りつけ | |||||
取得規格 * | UL、CSA、VDE、CE | VDE、CE | UL、CSA | ||||
質量 | 約85g | 約91g | 約81g | 約67g |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
分類 | 省工数用ターミナルリレー | |||||
---|---|---|---|---|---|---|
形式 | 形G3S4-A | 形G3S4-A1 | 形G3S4-D | 形G3S4-D1 | ||
形状(mm) (最大値) |
![]() |
![]() |
![]() |
![]() |
||
特長 | 小型の4点出力用ターミナルSSR ・端子はIN/OUT分離構造のため配線が容易 ・動作表示用LEDつき |
|||||
区別 | SSR出力 | |||||
接点構成 | 1a×4 | |||||
リレー出力 (1点当り) |
接点 | 接点材質 | ― | |||
定格負荷 (cosφ=1) |
― | |||||
接点電流の最大値(A) | ― | |||||
故障率P水準 (mA) 参考値 |
― | |||||
コイル | 定格消費電力 | ― | ||||
機械的耐久性 | ― | |||||
電気的耐久性 | ― | |||||
SSR出力(1点当り) パワーMOSFET出力 |
出力 | 絶縁方式 | フォト・トライアック | フォト・カプラ | ||
負荷電圧範囲 | AC75~264V | DC3~26V | ||||
ピーク繰り返しオフ電圧 (VDRM) |
600V(参考値) | ― | ||||
コレクタ・エミッタ間電圧(VCEO) | ― | 32V(参考値) | ||||
最大負荷電流(A) | 1A | 0.6A | 1A | 0.6A | ||
漏れ電流 | 2mA以下 | 0.1mA以下(DC26Vにて) | ||||
入力定格電圧 | DC 5V DC12V DC24V |
|||||
耐電圧 | コイルと接点間 | AC2,000V 1min | ||||
異極接点間 | ― | |||||
同極接点間 | ― | |||||
使用周囲温度 | -30~+80℃ | |||||
機能 | 動作表示用LED | ● | ||||
サージ吸収用ダイオード | ● | |||||
その他 | 放熱器有 | 放熱器無 | 放熱器有 | 放熱器無 | ||
取りつけ方法 | ねじ取りつけ/DINレール取りつけ共用 | |||||
取得規格 * | ― | |||||
質量 | 約95g(-Aタイプ) | 約95g(-Dタイプ) |
注. 一覧表には概略仕様のみを掲載しています。必ず掲載ページの詳細仕様および注意事項をご確認の上、ご使用ください。
*規格認証対象機種などの最新情報につきましては、当社Webサイト(www.fa.omron.co.jp/)の「規格認証/適合」をご覧ください。
