G2RV-ST

スリムI/Oリレー

G2RV-ST

高密度実装対応、超薄型で省スペースを実現するスリムI/Oリレー

形式一覧/価格/オンライン購入

※ Web特別価格提供品

高密度実装対応、超薄型で省スペースを実現

6.2mm幅で従来リレーの置き換えにより、スペースを有効活用

カートを見る

この商品について

関連情報

情報更新 : 2025/06/16

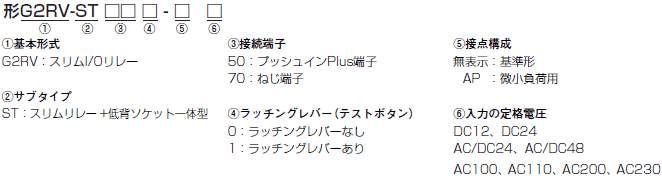

形式構成

形式基準

G2RV-ST 形式/種類 2

種類

接続端子 接点構成 ラッチングレバー
（テストボタン）		 入力の定格電圧（V） 形式
プッシュインPlus
端子		 基準形 なし DC 12 G2RV-ST500 DC12
24 G2RV-ST500 DC24
AC/DC 24 G2RV-ST500 AC/DC24
48 G2RV-ST500 AC/DC48
AC 100 G2RV-ST500 AC100
110 G2RV-ST500 AC110
200 G2RV-ST500 AC200
230 G2RV-ST500 AC230
あり DC 24 G2RV-ST501 DC24
AC/DC 24 G2RV-ST501 AC/DC24
微小負荷用 なし DC 12 G2RV-ST500-AP DC12
24 G2RV-ST500-AP DC24
AC/DC 24 G2RV-ST500-AP AC/DC24
48 G2RV-ST500-AP AC/DC48
AC 100 G2RV-ST500-AP AC100
110 G2RV-ST500-AP AC110
200 G2RV-ST500-AP AC200
230 G2RV-ST500-AP AC230
ねじ端子 基準形 なし DC 12 G2RV-ST700 DC12
24 G2RV-ST700 DC24
AC/DC 24 G2RV-ST700 AC/DC24
48 G2RV-ST700 AC/DC48
AC 100 G2RV-ST700 AC100
110 G2RV-ST700 AC110
200 G2RV-ST700 AC200
230 G2RV-ST700 AC230
あり DC 24 G2RV-ST701 DC24
AC/DC 24 G2RV-ST701 AC/DC24
微小負荷用 なし DC 12 G2RV-ST700-AP DC12
24 G2RV-ST700-AP DC24
AC/DC 24 G2RV-ST700-AP AC/DC24
48 G2RV-ST700-AP AC/DC48
AC 100 G2RV-ST700-AP AC100
110 G2RV-ST700-AP AC110
200 G2RV-ST700-AP AC200
230 G2RV-ST700-AP AC230

注. ソケット単品での販売はしておりません。

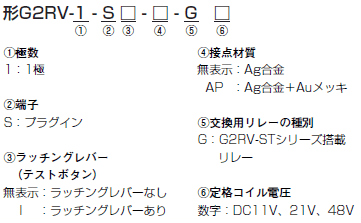

交換用リレー

形式基準

G2RV-ST 形式/種類 6

種類

タイプ ラッチングレバー
（テストボタン）		 定格コイル電圧
（V）		 形式 適用形式
基準形 なし DC 11 G2RV-1-S-G DC11 G2RV-ST700/500 DC12
21 G2RV-1-S-G DC21 G2RV-ST700/500 DC24
G2RV-ST700/500 AC/DC24
48 G2RV-1-S-G DC48 G2RV-ST700/500 AC/DC48
G2RV-ST700/500 AC100
G2RV-ST700/500 AC110
G2RV-ST700/500 AC200
G2RV-ST700/500 AC230
あり DC 21 G2RV-1-SI-G DC21 G2RV-ST701/501 DC24
G2RV-ST701/501 AC/DC24
微小
負荷用		 なし DC 11 G2RV-1-S-AP-G DC11 G2RV-ST700/500-AP DC12
21 G2RV-1-S-AP-G DC21 G2RV-ST700/500-AP DC24
G2RV-ST700/500-AP AC/DC24
48 G2RV-1-S-AP-G DC48 G2RV-ST700/500-AP AC/DC48
G2RV-ST700/500-AP AC100
G2RV-ST700/500-AP AC110
G2RV-ST700/500-AP AC200
G2RV-ST700/500-AP AC230

注. スリムＩ/Ｏリレーはソケット内で減圧しているため、入力の定格電圧と交換用リレーの定格コイル電圧が異なります。

アクセサリ（別売）

短絡バー

形状 ピッチ 極数 色 形式＊1 最小発注単位（個）＊2 最大通電電流
csm001121815_lu_1_1 6.2mm 20 赤（Ｒ）、
青（Ｓ）、
黄（Ｙ）		 PYDN-6.2ST-200□ 10 32A

注. 隣接ソケットの渡り配線にお使いください。
＊1. 形式中の□内には被覆色の記号が入ります。□色選定：Ｒ=赤、Ｓ=青、Ｙ＝黄
＊2. ご注文の際は、最小発注単位の倍数にてご注文ください。

ラベル

形状 形式 最小発注単位（シート）
（1シートあたりの数量）
csm001121815_lu_2_1 XW5Z-P2.5LB1 5
（1シート/72ピース）

セパレートプレート

形状 形式
csm001121815_lu_3_1 XW5Z-EP12

絶縁板

形状 形式
csm001121815_lu_4_1 P2RV-P3.1ST

PLCインターフェースユニット

形状 I/O区分 接続方式 コモン処理 適用機種 ＊1 形式
csm001121815_lu_5_1 入力用 プッシュイン PNP G2RV-ST500-AP ＊2 P2RVC-8ST-I-5-1
NPN P2RVC-8ST-I-5
ねじ端子 PNP G2RV-ST700-AP ＊2 P2RVC-8ST-I-7-1
出力用 プッシュイン PNP G3RV-ST500(-D)/(-D-H)/
(-A)/(-AL)もしくは
G2RV-ST500シリーズ ＊3		 P2RVC-8ST-O-5-1
NPN P2RVC-8ST-O-5
ねじ端子 PNP G3RV-ST700(-D)/(-D-H)/
(-A)/(-AL)もしくは
G2RV-ST700シリーズ ＊3		 P2RVC-8ST-O-7-1

＊1. 適用機種をご確認の上、ご使用ください。上記の組合せ以外では使用できません。
＊2. 開閉部の最大開閉電圧はAC/DC30Vです。
＊3. 操作コイルはDC12、24V、AC/DC24Vのみです。

レール取付用品

形状 種類 形式 最小発注単位（個）
csm001121815_lu_6_1 支持レール 1m PFP-100N 1
0.5m PFP-50N
csm001121815_lu_6_2 エンドプレート＊1 PFP-M 10
csm001121815_lu_6_3 スペーサ PFP-S

＊1. 支持レール取付時は、エンドプレート（形PFP-M）をご使用ください。

対応ケーブル

商品名称 形状 ケーブル長さ
L（ｍｍ）		 形式 対応機種
バラ線ケーブル
形P2RV-A□C		 8点入力/
出力用		 csm001121815_lu_7_1 1,000 P2RV-A100C 各種機器
2,000 P2RV-A200C
3,000 P2RV-A300C
5,000 P2RV-A500C
オムロン製用PLC接続
コネクタ付ケーブル
（１対4）
形P2RV-4-□C		 32点出力用 csm001121815_lu_7_2 1,000 P2RV-4-100C MILコネクタタイプの
PLC I/Oユニット（１対4）
形CJ1W-OD232/OD262など
2,000 P2RV-4-200C
3,000 P2RV-4-300C
5,000 P2RV-4-500C
オムロン製用PLC接続
コネクタ付ケーブル
（１対4）
形P2RV-4-□IMC		 32点入力用 csm001121815_lu_7_3 1,000 P2RV-4-100IMC MILコネクタタイプの
PLC I/Oユニット（１対4）
形CJ1W-ID232/ID262など
＊1
2,000 P2RV-4-200IMC
3,000 P2RV-4-300IMC
5,000 P2RV-4-500IMC
オムロン製用PLC接続
コネクタ付ケーブル
（１対4）
形P2RV-4-□IFC		 32点入力用 csm001121815_lu_7_4 1,000 P2RV-4-100IFC 富士通/オータックス
コネクタタイプの
PLC I/Oユニット（1対4）
形CJ1W-ID231/ID261など
＊2
2,000 P2RV-4-200IFC
3,000 P2RV-4-300IFC
5,000 P2RV-4-500IFC
オムロン製用PLC接続
コネクタ付ケーブル
（１対1）
形P2RV-A□C-OMR NX		 8点出力用 csm001121815_lu_7_6 500 P2RV-A050C-OMR NX スクリューレスクランプ
端子台タイプの
PLC I/Oユニット（1対1）
入力用：形NX-ID4442
出力用：形NX-OD4256
1,000 P2RV-A100C-OMR NX
8点入力用 500 P2RV-A050IC-OMR NX
1,000 P2RV-A100IC-OMR NX
シュナイダー製用
PLC接続ケーブル
形P2RV-□C-SCH-□		 32点入力用 csm001121815_lu_7_7 500 P2RV-050C-SCH-A シュナイダー製PLC
（32点コネクタタイプ）と接続（1対4）
入力用：140 DDI 353 00
出力用：140 DDO 353 00
1,000 P2RV-100C-SCH-A
2,000 P2RV-200C-SCH-A
3,000 P2RV-300C-SCH-A
5,000 P2RV-500C-SCH-A
32点出力用 500 P2RV-050C-SCH-B
1,000 P2RV-100C-SCH-B
2,000 P2RV-200C-SCH-B
3,000 P2RV-300C-SCH-B
5,000 P2RV-500C-SCH-B
16点入力用 csm001121815_lu_7_8 500 P2RV-050C-SCH-C シュナイダー製PLC
（16点コネクタタイプ）と接続（1対2）
入力用：BMX DDI 1602
出力用：BMX DDO 1602
1,000 P2RV-100C-SCH-C
2,000 P2RV-200C-SCH-C
3,000 P2RV-300C-SCH-C
5,000 P2RV-500C-SCH-C
16点出力用 500 P2RV-050C-SCH-D
1,000 P2RV-100C-SCH-D
2,000 P2RV-200C-SCH-D
3,000 P2RV-300C-SCH-D
5,000 P2RV-500C-SCH-D
シーメンス製用
PLC接続ケーブル
形P2RV-□C-SIM-□		 32点入力用 csm001121815_lu_7_9 500 P2RV-050C-SIM-A シーメンス製PLC
（32点コネクタタイプ）と接続（1対4）
入力用：6ES7 321-1BL00-0AA0
出力用：6ES7 322-1BL00-0AA0
1,000 P2RV-100C-SIM-A
2,000 P2RV-200C-SIM-A
3,000 P2RV-300C-SIM-A
5,000 P2RV-500C-SIM-A
32点出力用 500 P2RV-050C-SIM-B
1,000 P2RV-100C-SIM-B
2,000 P2RV-200C-SIM-B
3,000 P2RV-300C-SIM-B
5,000 P2RV-500C-SIM-B
16点入力用 csm001121815_lu_7_10 500 P2RV-050C-SIM-C シーメンス製PLC
（16点コネクタタイプ）と接続（1対2）
入力用：6ES7 321-1BH02-0AA0
1,000 P2RV-100C-SIM-C
2,000 P2RV-200C-SIM-C
3,000 P2RV-300C-SIM-C
5,000 P2RV-500C-SIM-C
32点入力用 csm001121815_lu_7_11 500 P2RV-050C-SIM-D シーメンス製PLC
（32点コネクタタイプ）と接続（1対4）
入力用：6ES7 421-1BL-0AA0
出力用：6ES7 422-1BL-0AA0
1,000 P2RV-100C-SIM-D
2,000 P2RV-200C-SIM-D
3,000 P2RV-300C-SIM-D
5,000 P2RV-500C-SIM-D
32点出力用 500 P2RV-050C-SIM-E
1,000 P2RV-100C-SIM-E
2,000 P2RV-200C-SIM-E
3,000 P2RV-300C-SIM-E
5,000 P2RV-500C-SIM-E

＊1. 形CJ1W-ID232/ID262（および同等の端子配列のユニット）と接続する場合、PLCインターフェースユニットは形P2RVC-8ST-I-□-1（PNP）をお使いください。
＊2. 形CJ1W-ID231/ID261（および同等の端子配列のユニット）と接続する場合、PLCインターフェースユニットは形P2RVC-8ST-I-□-1（PNP）をお使いください。
