ご注文の際は、定格電圧をご指定ください。
G7Z
パワーリレー
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/04/01
横幅を最大化

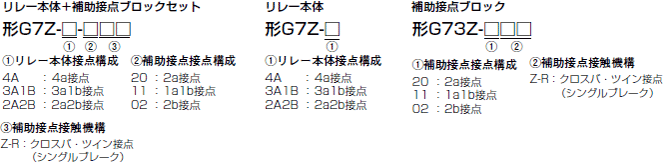

形式構成
形式基準
種類
ご注文の際は、定格電圧をご指定ください。
リレー本体＋補助接点ブロックセット
| 極数
（リレー本体+補助接点） |
接点構成 | 形式 | 定格電圧 | |
|---|---|---|---|---|
| リレー本体 | 補助接点
ブロック |
|||
| 4極+2極 | 4A | 2a | 形G7Z-4A-20Z-R | DC12、24V |
| 1a1b | 形G7Z-4A-11Z-R | DC12、24V | ||
| 2b | 形G7Z-4A-02Z-R | DC12、24V | ||
| 3A1B | 2a | 形G7Z-3A1B-20Z-R | DC12、24V | |
| 1a1b | 形G7Z-3A1B-11Z-R | DC12、24V | ||
| 2b | 形G7Z-3A1B-02Z-R | DC12、24V | ||
| 2A2B | 2a | 形G7Z-2A2B-20Z-R | DC12、24V | |
| 1a1b | 形G7Z-2A2B-11Z-R | DC12、24V | ||
| 2b | 形G7Z-2A2B-02Z-R | DC12、24V | ||
注1. リレー本体の接点端子はM5、コイル端子はM3.5です。
2. 補助接点ブロック端子はM3.5です。
3. ご注文の際は形式、定格電圧（DC12VまたはDC24V）をご指定ください。
リレー本体
| 極数 | 接点構成 | 形式 | 定格電圧 |
|---|---|---|---|
| 4極 | 4A | 形G7Z-4A | DC12、24V |
| 3A1B | 形G7Z-3A1B | DC12、24V | |
| 2A2B | 形G7Z-2A2B | DC12、24V |
注1. リレー本体の接点端子はM5、コイル端子はM3.5です。
2. ご注文の際は形式、定格電圧（DC12VまたはDC24V）をご指定ください。
オプション（別売）
補助接点ブロック
| 極数 | 接点構成 | 形式 |
|---|---|---|
| 2極 | 2a | 形G73Z-20Z-R |
| 1a1b | 形G73Z-11Z-R | |
| 2b | 形G73Z-02Z-R |
注. 補助接点ブロック端子はM3.5です。
