形式構成

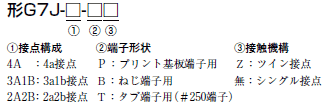

形式基準

G7J 形式/種類 2

構成

分類 構造 プリント基板端子用
962_lu_9_1
ねじ端子用
962_lu_9_2
タブ端子用
962_lu_9_3
接点構成
プリント基板取りつけ形 4a 形G7J-4A-P、形G7J-4A-PZ ―― ――
3a1b 形G7J-3A1B-P、形G7J-3A1B-PZ ―― ――
2a2b 形G7J-2A2B-P ―― ――
W金具取りつけ形*
(W金具は別売り)
4a ―― 形G7J-4A-B 形G7J-4A-T、形G7J-4A-TZ
3a1b ―― 形G7J-3A1B-B、形G7J-3A1B-BZ 形G7J-3A1B-T
2a2b ―― 形G7J-2A2B-B 形G7J-2A2B-T

*W金具(形R99-04 FOR G5F)を装着しないと取りつけられません。(別売)

種類

※電圧の指定はAC100/120、AC200/240となります。

本体

ご注文の際は、定格電圧をご指定ください。

プリント基板取りつけ形 プリント基板端子

接点構成 形式 定格電圧(V)
4a 形G7J-4A-P AC24、50、100/120、200/240
DC12、24、48、100
3a1b 形G7J-3A1B-P AC24、50、100/120、200/240
DC12、24、48、100
2a2b 形G7J-2A2B-P AC24、50、100/120、200/240
DC12、24、48、100

プリント基板端子(ツイン接点)

接点構成 形式 定格電圧(V)
4a 形G7J-4A-PZ AC200/240
DC24
3a1b 形G7J-3A1B-PZ AC200/240
DC12、24

注. ツイン接点は、1aまたは1bの出力となります。

W金具取りつけ形 ねじ端子

接点構成 形式 定格電圧(V)
4a 形G7J-4A-B AC24、50、100/120、200/240
DC12、24、48、100
3a1b 形G7J-3A1B-B AC24、50、100/120、200/240
DC12、24、48、100
2a2b 形G7J-2A2B-B AC24、50、100/120、200/240
DC12、24、48、100

W金具取りつけ形 ねじ端子(ツイン接点)

接点構成 形式 定格電圧(V)
3a1b 形G7J-3A1B-BZ AC200/240
DC24

注. ツイン接点は、1bの出力となります。

W金具取りつけ形 タブ端子

接点構成 形式 定格電圧(V)
4a 形G7J-4A-T AC24、50、100/120、200/240
DC12、24、48、100
3a1b 形G7J-3A1B-T AC24、50、100/120、200/240
DC12、24、48、100
2a2b 形G7J-2A2B-T AC24、50、100/120、200/240
DC12、24、48、100

W金具取りつけ形 タブ端子(ツイン接点)

接点構成 形式 定格電圧(V)
4a 形G7J-4A-TZ AC200/240

注. ツイン接点は、1aの出力になります。

W金具

下記形式をご注文の際は、10個単位でご注文ください。

適用リレー形式 品名 形式
形G7J-4A-B
形G7J-3A1B-B(Z)
形G7J-2A2B-B
形G7J-4A-T(Z)
形G7J-3A1B-T
形G7J-2A2B-T
W金具 形R99-04 FOR G5F
