モータ状態監視機器 K6CM振動・温度タイプ

計測数値は 「加速度」、「速度」、
「モータ温度」、「差温」

加速度、速度、モータ温度、差温によりモータの異常を検知します。

注. 差温はセンサヘッドの温度と、プリアンプ周辺の温度差を計測しており、モータ表面温度と周囲温度の差を表します。

● 加速度

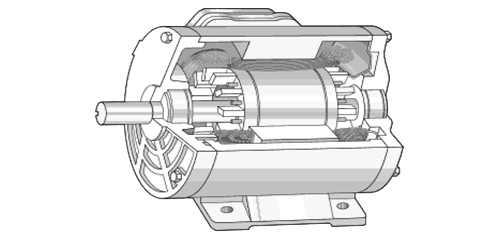

モータのベアリングに異常があると加速度の数値が上昇します。

絶対値判定
絶対値による監視は、モータの状態が不明な場合に行います。

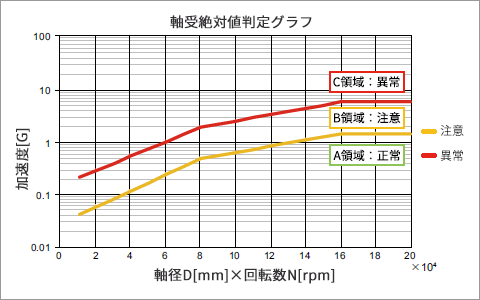

監視対象のモータ軸経D（mm）と回転速度N（rpm）からしきい値が決まります。

• A領域：正常
• B領域：注意
• C領域：異常


相対値判定（傾向監視）
初期測定値がA領域の場合は、その数値を元値とし、その3倍を超えたら注意、5倍を超えたら異常として判定します。

● 速度

速度はモータ軸の振動で上昇します。

絶対値判定
初期測定値を左のグラフに照らし良否のしきい値を設定します。

• A領域：正常
• B領域：正常
• C領域：注意
• D領域：異常

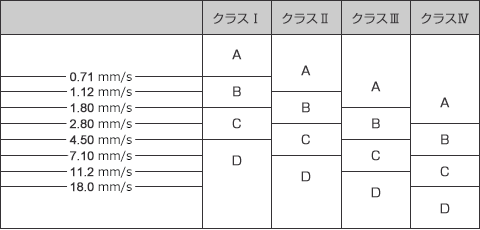

対象モータのクラスは、下表にしたがいます。

相対値判定（傾向監視）
初期測定値がAもしくはB領域の場合は、その数値を元値とし、その3倍を超えたら注意、5倍を超えたら異常として判定します。

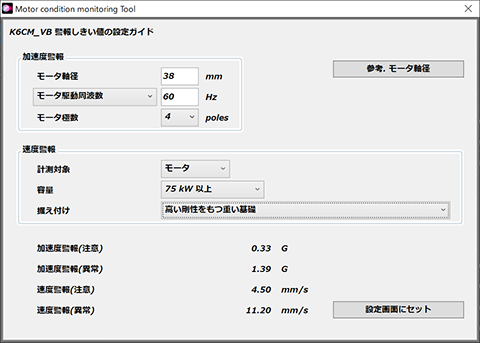

監視対象のモータ情報を専用ツールに入力することで、加速度と速度の警報しきい値（絶対値判定)を自動で設定することができます。

● モータ温度

モータ温度はモータ表面の温度を測定します。モータの仕様にあわせてしきい値を決めます。

● 差温

差温はモータ表面と周囲温度との差。モータ異常による温度上昇を検知します。
