測長センサは、対象物が帯状のレーザ光をしゃ光する際の光量変化をとらえ、物体の幅や位置の測定、外径判別を行うセンサです。寸法計測だけでなく、物体の幅の変化や位置決めなどにも利用できます。ここでは、測長センサの共通の注意事項を説明します。

変位センサ共通の注意事項

測長センサ共通の注意事項

警告

プレスの安全装置またはその他の人体保護用の安全装置としてはご使用できません。
本製品は安全性にかかわらない、ワークや作業者の検出用途に使用されることを意図しております。

ページ先頭へ戻る

使用上の注意

●設計時

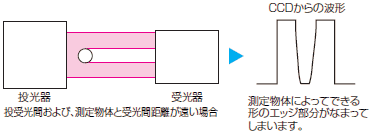

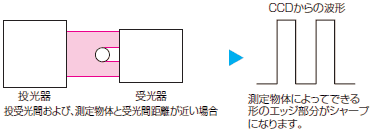

測定距離と精度（CCD方式）

CCDイメージセンサを受光素子に用いている形ZX-GTなどは、投受光間距離と、測定物体と受光器までの距離によって精度が変化します。それは、測定物体によってできる影のエッジ部分が、距離が遠くなればなるほど光のまわりこみなどによって広がってしまい、その分だけ誤差として測定してしまうからです。設置上問題がない場合は、投受光間距離、測定物体と受光器間距離をできるだけ近づけてご使用ください。
