(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

形式・外形寸法早見表

E2E 外形寸法 3

コード引き出しタイプ(シールドタイプ)

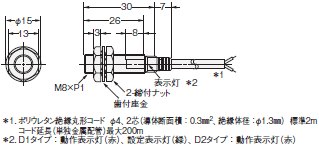

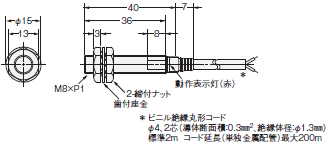

図1
形E2E-X2D□
形E2E-X1R5E□/F□

E2E 外形寸法 5

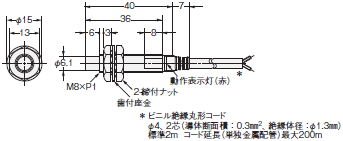

図3
形E2E-X1R5Y□

E2E 外形寸法 6

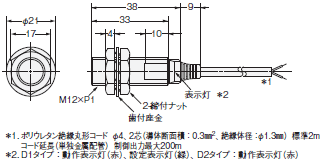

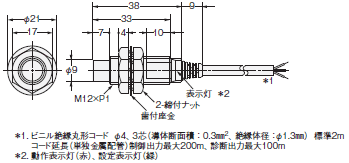

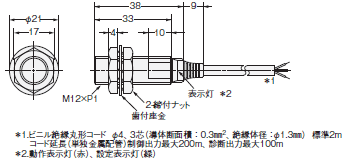

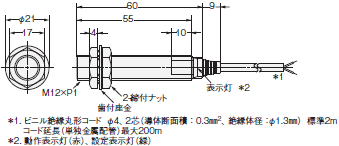

図5
形E2E-X3D□
形E2E-X2E□/F□

E2E 外形寸法 7

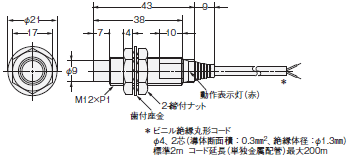

図7
形E2E-X2Y□

E2E 外形寸法 8

コード引き出しタイプ (非シールドタイプ)

図2
形E2E-X4MD□
形E2E-X2ME□/F□

E2E 外形寸法 10

図4
形E2E-X2MY□

E2E 外形寸法 11

図6
形E2E-X8MD□
形E2E-X5ME□/F□

E2E 外形寸法 12

図8
形E2E-X5MY□

E2E 外形寸法 13

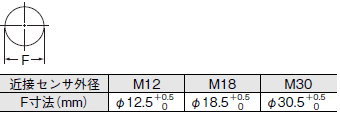

取りつけ穴加工寸法

E2E 外形寸法 14

コード引き出しタイプ(シールドタイプ)

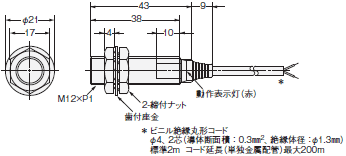

図9
形E2E-X3T1

E2E 外形寸法 16

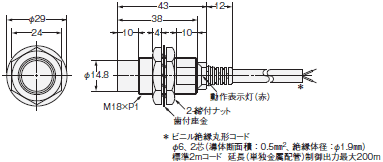

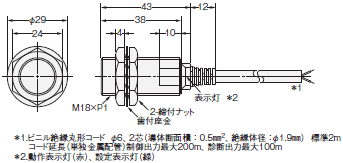

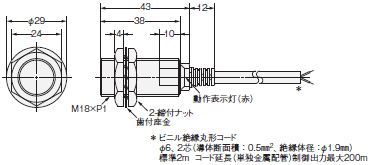

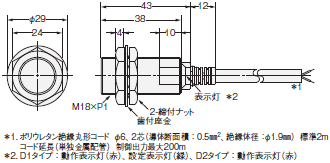

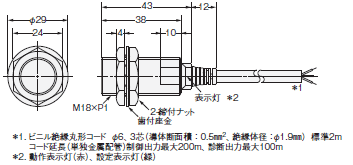

図10
形E2E-X7D□/形E2E-X5E□/F□
形E2E-X5Y□/形E2E-X7T1

E2E 外形寸法 17

図12
形E2E-X10D□/形E2E-X10E□/F□
形E2E-X10Y□/形E2E-X10T1

E2E 外形寸法 18

コード引き出しタイプ(非シールドタイプ)

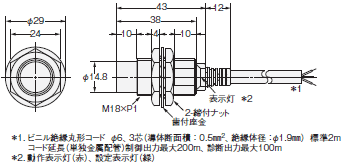

図11
形E2E-X14MD□/形E2E-X10ME□/F□
形E2E-X10MY□

E2E 外形寸法 20

図13
形E2E-X20MD□/形E2E-X18ME□/F□
形E2E-X18MY□

E2E 外形寸法 21

取りつけ穴加工寸法

E2E 外形寸法 22

M8コネクタタイプ (シールドタイプ)

図24
形E2E-X2D□-M3G/形E2E-X1R5E□-M3/X1R5F□-M3

E2E 外形寸法 24

M8コネクタタイプ (非シールドタイプ)

図25
形E2E-X4MD□-M3G/形E2E-X2ME□-M3/X2MF□-M3

E2E 外形寸法 26

M12コネクタタイプ (シールドタイプ)

図14
形E2E-X2D□-M1(G)
形E2E-X1R5E□-M1/X1R5F□-M1

E2E 外形寸法 28

図16
形E2E-X3D□-M1(G)
形E2E-X2E□-M1/X2F□-M1

E2E 外形寸法 29

図18
形E2E-X2Y□-M1

E2E 外形寸法 30

図20
形E2E-X7D□-M1(G)/形E2E-X5E□-M1/X5F□-M1
形E2E-X5Y□-M1

E2E 外形寸法 31

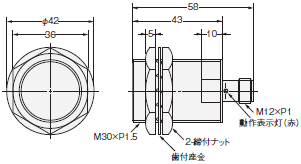

図22
形E2E-X10D□-M1(G)/形E2E-X10E□-M1/X10F□-M1
形E2E-X10Y□-M1

E2E 外形寸法 32

M12コネクタタイプ (非シールドタイプ)

図15
形E2E-X4MD□-M1(G)
形E2E-X2ME□-M1/X2MF□-M1

E2E 外形寸法 34

図17
形E2E-X8MD□-M1(G)
形E2E-X5ME□-M1/X5MF□-M1

E2E 外形寸法 35

図19
形E2E-X5MY□-M1

E2E 外形寸法 36

図21
形E2E-X14MD□-M1(G)/形E2E-X10ME□-M1/X10MF□-M1
形E2E-X10MY□-M1

E2E 外形寸法 37

図23
形E2E-X20MD□-M1(G)/形E2E-X18ME□-M1/X18MF□-M1
形E2E-X18MY□-M1

E2E 外形寸法 38

取りつけ穴加工寸法

E2E 外形寸法 39

コネクタ中継タイプ(シールドタイプ)

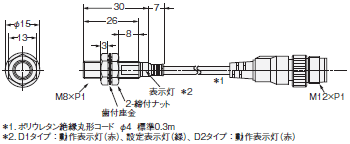

図26
形E2E-X2D□-M1TGJ-U *3
形E2E-X2D1-M1TGJ
形E2E-X2D□-M1TGJ-US

E2E 外形寸法 41

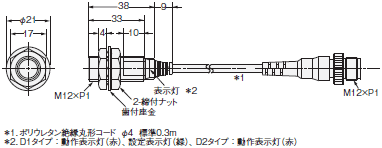

図27
形E2E-X3D□-M1GJ
形E2E-X3D1-M1J-T
形E2E-X3D□-M1TGJ-U *3
形E2E-X3D1-M1TGJ
形E2E-X3D□-M1TGJ-US

E2E 外形寸法 42

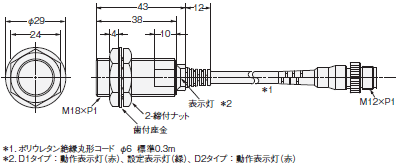

図28
形E2E-X7D□-M1GJ
形E2E-X7D□-M1J-T
形E2E-X7D□-M1TGJ-U *3
形E2E-X7D1-M1TGJ
形E2E-X7D□-M1TGJ-US

E2E 外形寸法 43

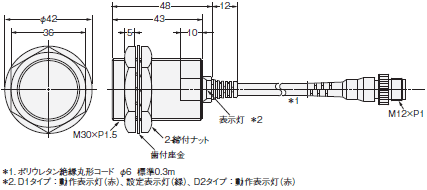

図29
形E2E-X10D□-M1GJ
形E2E-X10D□-M1J-T
形E2E-X10D□-M1TGJ-U *3
形E2E-X10D1-M1TGJ
形E2E-X10D□-M1TGJ-US

E2E 外形寸法 44

コネクタ中継タイプ(非シールドタイプ)

図30
形E2E-X4MD□-M1TGJ-US

E2E 外形寸法 46

図31
形E2E-X8MD1-M1GJ
形E2E-X8MD1-M1TGJ
形E2E-X8MD□-M1TGJ-US

E2E 外形寸法 47

図32
形E2E-X14MD□-M1GJ
形E2E-X14MD1-M1TGJ
形E2E-X14MD□-M1TGJ-US

E2E 外形寸法 48

図33
形E2E-X20MD1-M1GJ
形E2E-X20MD1-M1TGJ
形E2E-X20MD□-M1TGJ-US

E2E 外形寸法 49

取りつけ穴加工寸法

E2E 外形寸法 50

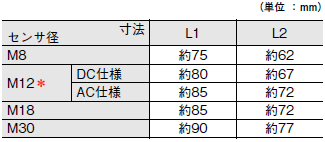

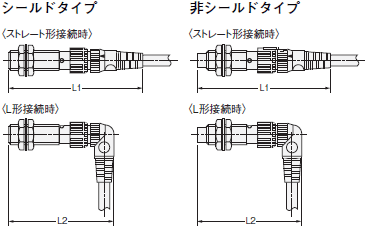

近接センサ+センサI/Oコネクタ接続時の寸法

E2E 外形寸法 51

形XS2F/形XS5F接続時の寸法

E2E 外形寸法 52

*センサ径M12のみAC・DCで外形寸法(センサ全長)が異なります。
  よってI/Oコネクタ接続時の寸法が変わりますので、ご注意ください。

形XS3F接続時の寸法
