(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

透過形 *

コード引き出しタイプ

形E3Z-T81-IL□

E3Z-□-IL□ 外形寸法 4

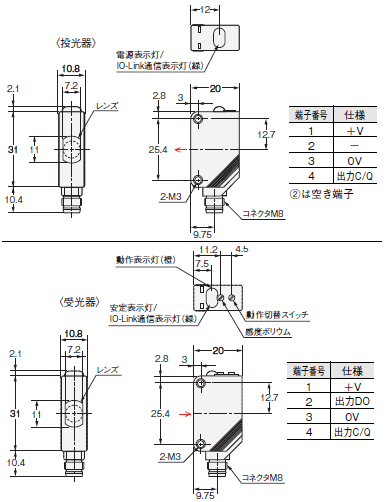

コネクタタイプ

形E3Z-T86-IL□

E3Z-□-IL□ 外形寸法 5

*透過形(形E3Z-T□□)は投光器、受光器のセット形式を掲載しています。
    投光器の形式は「-L」(例:形E3Z-T81-IL□-L 2M)、受光器の形式は「-D」
    (例:形E3Z-T81-IL□-D 2M)が加わった表記となります。
    icon_01投光器、受光器それぞれの形式は、「種類/価格」をご覧ください。

反射形

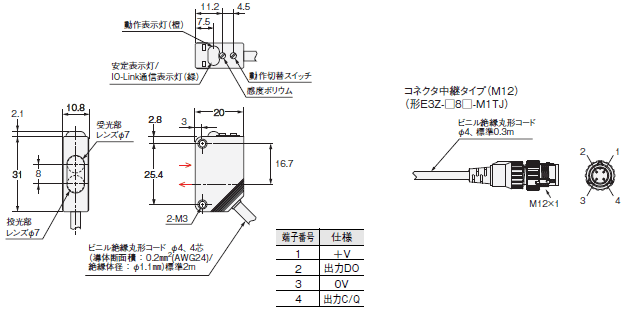

コード引き出しタイプ

形E3Z-R81-IL□
形E3Z-D82-IL□
形E3Z-L81-IL□

E3Z-□-IL□ 外形寸法 8

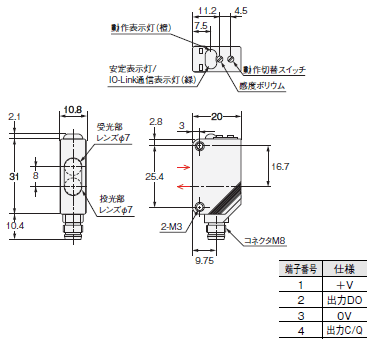

コネクタタイプ

形E3Z-R86-IL□
形E3Z-D87-IL□
形E3Z-L86-IL□

E3Z-□-IL□ 外形寸法 9

注. 形E3Z-D□2/D□7のレンズは黒です。

アクセサリ(別売)

スリット

形E39-S65A
形E39-S65B
形E39-S65C

E3Z-□-IL□ 外形寸法 13

形E39-S65D
形E39-S65E
形E39-S65F

E3Z-□-IL□ 外形寸法 14

取りつけ金具

形E39-L44

E3Z-□-IL□ 外形寸法 16

形E39-L104

E3Z-□-IL□ 外形寸法 17

反射板

センサI/Oコネクタ
