（単位：mm）

XS3W ケーブル付きコネクタ ソケット/プラグ両側コネクタ

ねじ固定タイプ（M8）　ロボットケーブル

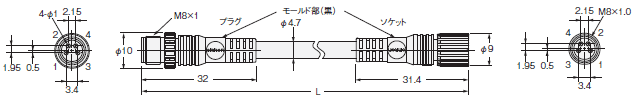

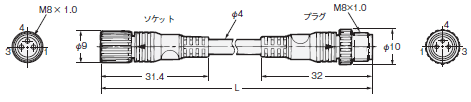

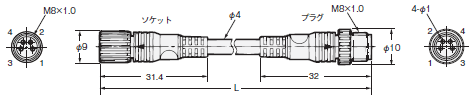

ストレート（ソケット）／ストレート（プラグ）
形XS3W-M321-3□-R（3極）

形XS3W-M421-4□-R（4極）

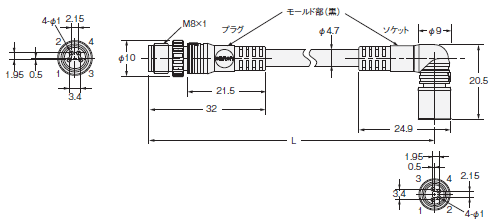

ストレート（ソケット）／L形（プラグ）
形XS3W-M423-4□-R（4極）

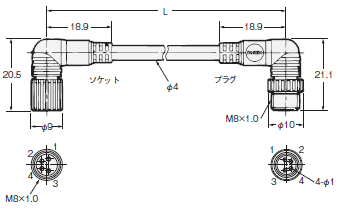

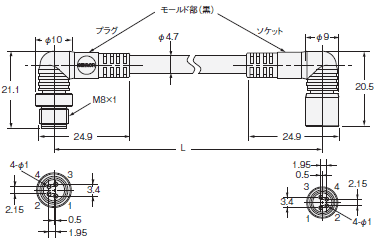

L形（ソケット）／L形（プラグ）
形XS3W-M422-4□-R（4極）

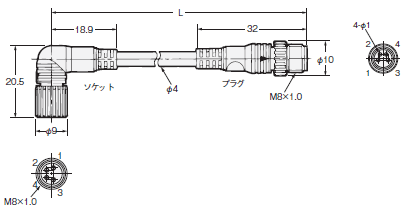

L形（ソケット）／ストレート（プラグ）
形XS3W-M424-4□-R（4極）

ねじ固定タイプ（M8）　耐油強化（ポリウレタン）ロボットケーブル

ストレート（ソケット）/ストレート（プラグ）
形XS3W-M421-4□□-PR（4極）

ストレート（ソケット）／L形（プラグ）
形XS3W-M423-4□□-PR（4極）

L形（ソケット）/L形（プラグ）
形XS3W-M422-4□□-PR（4極）

L形（ソケット）／ストレート（プラグ）
形XS3W-M424-4□□-PR（4極）

スナップインタイプ（S8）　ロボットケーブル

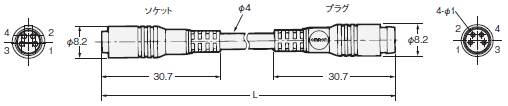

ストレート（ソケット）/ストレート（プラグ）
形XS3W-S421-4□□-R（4極）

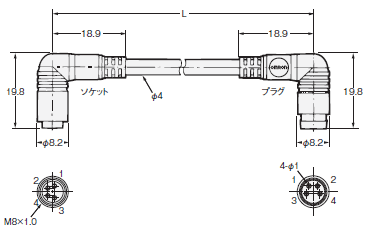

L形（ソケット）/L形（プラグ）
形XS3W-S422-4□□-R（4極）

ストレート（ソケット）／L形（プラグ）
形XS3W-S423-4□□-R（4極）

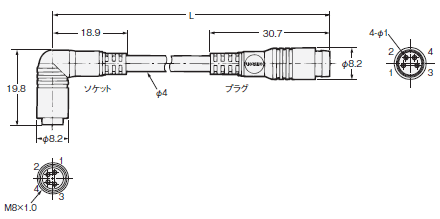

L形（ソケット）／ストレート（プラグ）
形XS3W-S424-4□□-R（4極）

XS3W ケーブル付コネクタ M8ソケット/M12プラグ、M8プラグ/M12ソケット両側コネクタ

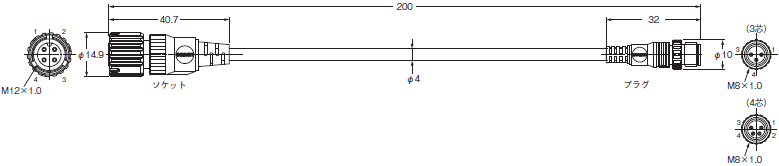

M8 ねじ固定タイプ ストレート（ソケット）/M12 スマートクリック ストレート（プラグ）

形XS3W-M32C-3C2-A（3極）
形XS3W-M42C-4C2-A（4極）

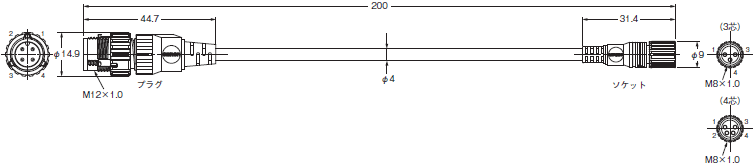

M12 スマートクリック ストレート（ソケット）/M8 ねじ固定タイプ ストレート（プラグ）

形XS3W-M32D-3C2-A（3極）
形XS3W-M42D-4C2-A（4極）

XS3F ケーブル付きコネクタ ソケット 片側コネクタ

ねじ固定タイプ（M8）　3極

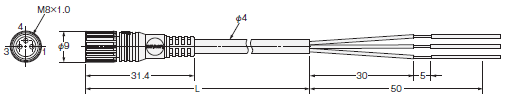

ストレート
形XS3F-M321-3□□-A　標準ケーブル
形XS3F-M321-3□□-R　ロボットケーブル

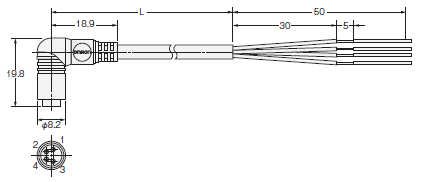

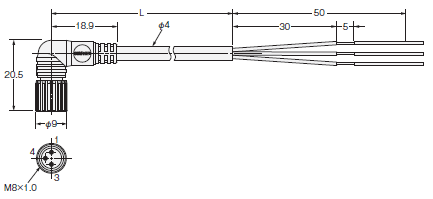

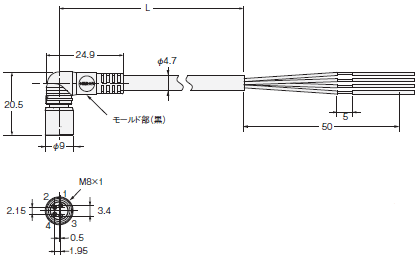

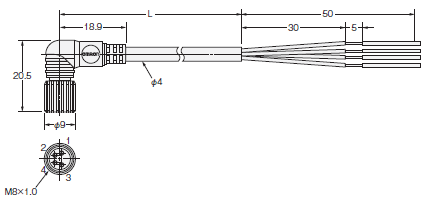

L形
形XS3F-M322-3□□-A　標準ケーブル
形XS3F-M322-3□□-R　ロボットケーブル

ねじ固定タイプ（M8）　4極

ストレート
形XS3F-M421-4□□-A　標準ケーブル
形XS3F-M421-4□□-R　ロボットケーブル

L形
形XS3F-M422-4□□-A　標準ケーブル
形XS3F-M422-4□□-R　ロボットケーブル

固定具SUS316L仕様（M8）　4極

ストレート
形XS3F-E421-402-A　標準ケーブル
形XS3F-E421-405-A　標準ケーブル

L形
形XS3F-E422-402-A　標準ケーブル
形XS3F-E422-405-A　標準ケーブル

ねじ固定タイプ（M8）　4極

ストレート
耐油強化（ポリウレタン）ロボットケーブル
形XS3F-M421-4□□-PR
PURケーブル
形XS3F-M421-4□□-L

L形
耐油強化（ポリウレタン）ロボットケーブル
形XS3F-M422-4□□-PR
PURケーブル
形XS3F-M422-4□□-L

ねじ固定タイプ（M8）　5極

ストレート
形XS3F-M521-5□□-A　標準ケーブル

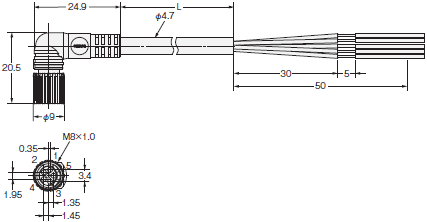

L形
形XS3F-M522-5□□-A　標準ケーブル

スナップインタイプ（S8）　4極

ストレート
形XS3F-S421-4□□-R　ロボットケーブル

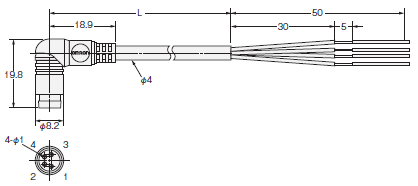

L形
形XS3F-S422-4□□-R　ロボットケーブル

XS3H コネクタ付きケーブル プラグ 片側コネクタ

ねじ固定タイプ（M8）　3極

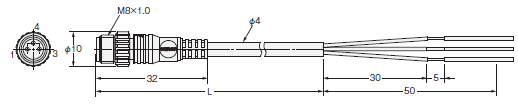

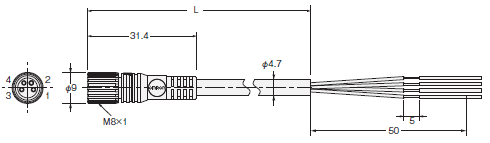

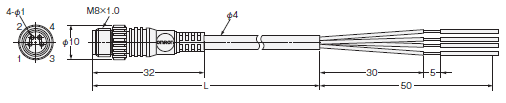

ストレート
形XS3H-M321-3□□-R　ロボットケーブル

ねじ固定タイプ（M8）　4極

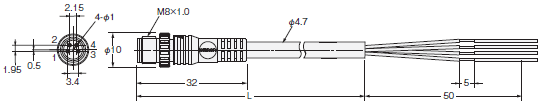

ストレート
形XS3H-M421-4□□-R　ロボットケーブル

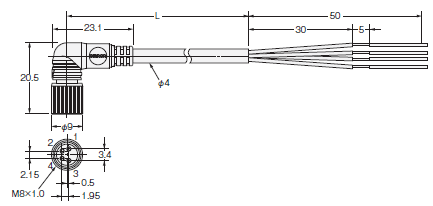

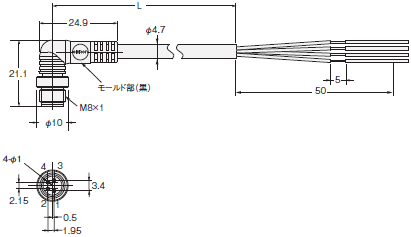

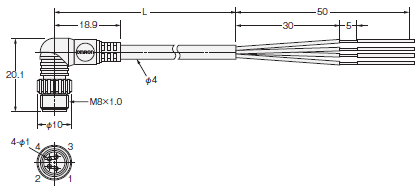

L形
形XS3H-M422-4□□-R　ロボットケーブル

ねじ固定タイプ（M8）　4極

ストレート
形XS3H-M421-4□□-PR　耐油強化（ポリウレタン）ロボットケーブル

L形
形XS3H-M422-4□□-PR　耐油強化（ポリウレタン）ロボットケーブル

スナップインタイプ（S8）　4極

ストレート
形XS3H-S421-4□□-R　ロボットケーブル

L形
形XS3H-S422-4□□-R　ロボットケーブル

XS3P 中継ボックス用コネクタ ソケット（パネル取付タイプ）

ねじ固定タイプ（M8）

形XS3P-M421-1（ディップ端子）
フロントロックリアロック共用

形XS3P-M421-2（ソルダーカップ端子）
フロントロックリアロック共用

形XS3P-M422-2（ソルダーカップ端子）
リアロックスリムタイプ

スナップインタイプ（S8）

形XS3P-S421-1（ディップ端子）
フロントロックリアロック共用

形XS3P-S421-2（ソルダーカップ端子）
フロントロックリアロック共用

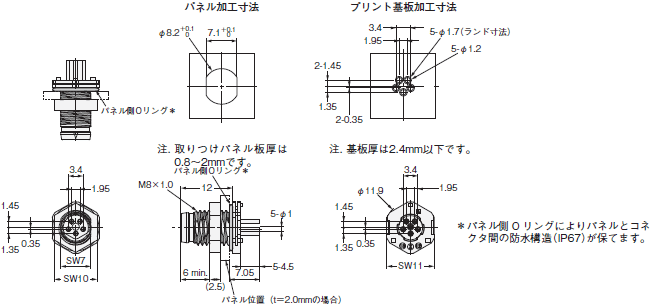

形XS3Pねじ固定タイプ・スナップインタイプ共通の加工寸法

パネル加工寸法

プリント基板加工寸法

パネル取りつけ図

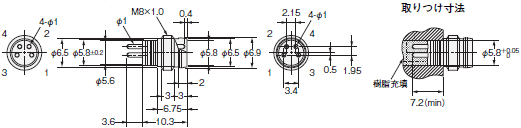

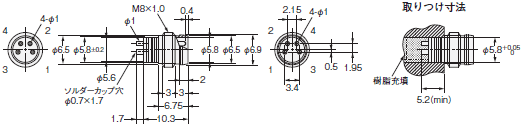

XS3M センサ組込み用コネクタ プラグ

ねじ付埋め込みタイプ

ディップ端子
形XS3M-K421-1

ソルダーカップ端子
形XS3M-K421-2

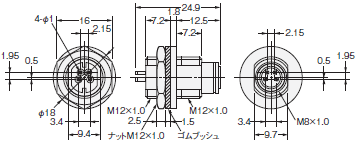

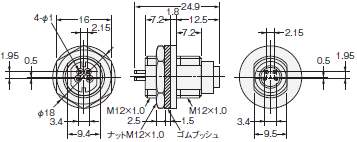

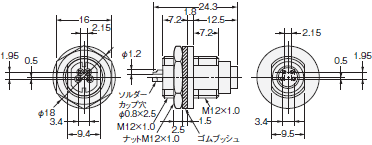

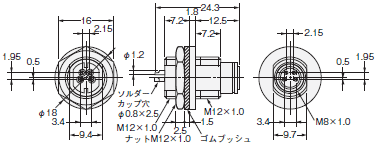

XS3M パネル取りつけ用コネクタ プラグ

フロントロックタイプ　5芯

ディップ端子4.5mm（丸穴ソルダーカップ兼用）シールド端子なし
形XS3M-M524-10

ディップ端子4.5mm（丸穴ソルダーカップ兼用）シールド端子あり
形XS3M-M524-11

XS3R Y字形ジョイントプラグ/ソケット

ねじ固定タイプ（M8）

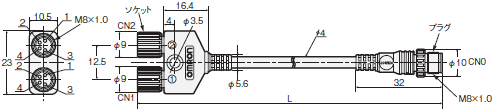

Y字形ジョイントプラグ/ソケット両側コネクタ
形XS3R-M426-1□□1-A　標準ケーブル

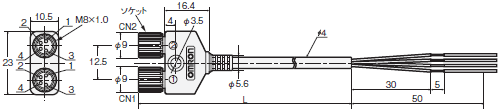

Y字形ジョイント/ソケット片側コネクタ
形XS3R-M426-1□□0-A　標準ケーブル
形XS3R-M426-1□□0-R　ロボットケーブル

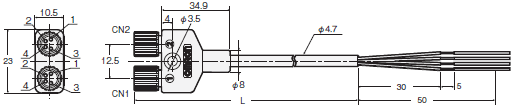

Y字形ジョイント/ソケット片側コネクタ
形XS3R-M426-4□□0-PR　耐油強化（ポリウレタン）ロボットケーブル

Y字形ジョイントプラグ/ソケットケーブルなし
形XS3R-M426-□
