D2EW-R

抵抗内蔵型シール形極超小形基本スイッチ

D2EW-R

抵抗内蔵により4種類の状態を検知

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2025/06/02

（単位：mm）

イラスト・図面は、代表的な仕様です。□の中には、取りつけ構造、抵抗構造、端子仕様による記号が入ります。
icon_01組み合わせ可能な形式については「種類」をご覧ください。
icon_01各取りつけ構造および端子仕様については、データシートをご覧ください。

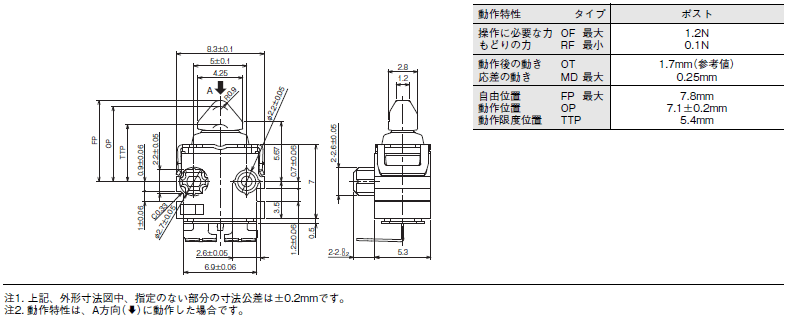

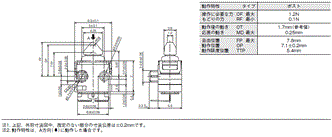

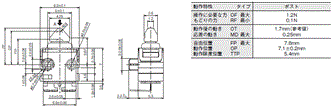

ポスト形

ロング圧入端子（フォーク形）
はんだづけ端子
リード線付（下出し形）
リード線付（右出し形）
リード線付（左出し形）
形D2EW-R□-B0□□

D2EW-R 外形寸法 2

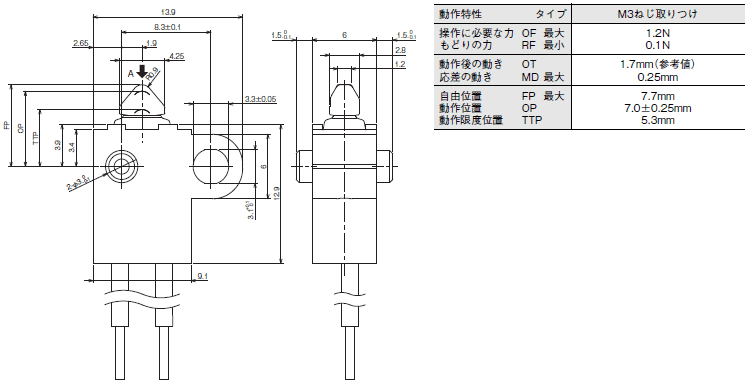

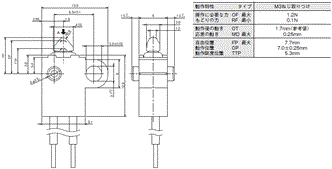

ねじ取りつけ形

リード線付（下出し形）
形D2EW-R□-SC0□M

D2EW-R 外形寸法 3

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.2mmです。
注2. 動作特性は、A方向（3935_dm_3）に動作した場合です。
