安全上の要点
使用上の注意

情報更新 : 2025/07/07

icon_01 共通の注意事項は、「プリント基板用リレー共通の注意事項」をご覧ください。

安全上の要点

落下について

・リレーが正しく動作しない可能性があります。落下したリレーを使用しないでください。

使用上の注意

リレー動作後のコイル電圧低減（保持電圧）について

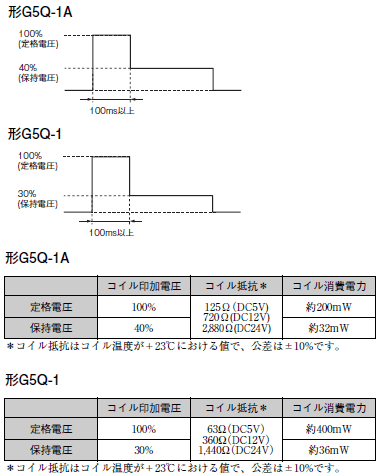

・リレー動作後にコイル電圧を保持電圧まで低減して使用する場合は、下図に示すように、はじめに定格電圧を100ms以上コイルに印加してください。

・コイルの保持電圧は、形G5Q-1Aタイプは定格電圧の40%以上、形G5Q-1タイプは定格電圧の30%以上必要です。コイルの電圧変動等により下回らないようにしてください。

PWM駆動によるコイル消費電力低減について

・PWM 駆動対応品（-PW）はPWM 制御によるコイル保持電流の低減が可能です。コイル保持電流を低減することで省電力が実現できます。

・リレーの動作時は定格電圧を100ms 以上コイルに印加してください。

・以下は当社検証条件になります。ご使用の際は、実使用条件にて実機確認を必ず実施してください。

駆動回路例

当社検証条件

・印加電圧：定格電圧
・Duty：50%以上
・周波数：10kHz以上
・ダイオードVf：0.4 V以下

ラッチングリレーの基本動作について

・セットコイルの入力パルスによって、磁気的あるいは機械的に動作状態を保持し、リセットコイル側への入力パルスによって復帰状態となるリレーです。

ラッチングリレーの実装について

・同一パネル、基板上の他の機器（リレーなど）から動作、復帰時に発生する振動、衝撃がカタログ記載値を超えないようにしてください。ラッチングリレーのセット（またはリセット）状態がはずれる原因になります。ラッチングリレーは、リセット状態にて納入しておりますが、異常な振動、衝撃が加わった場合、セット状態になっていることがあります。必ず、ご使用時にあらかじめリセット信号を印加した後でご使用ください。
