G5Q

パワーリレー

G5Q

抵抗負荷から誘導負荷まで幅広い用途に対応した10A 1a/1c小型パワーリレー

※ Web特別価格提供品

形G5Q-HR 特設ページでご紹介

小型ながら複数の高突入電流負荷に対応したPCBパワーリレー。設計のヒントとなる「低消費電力駆動回路例」も公開中。

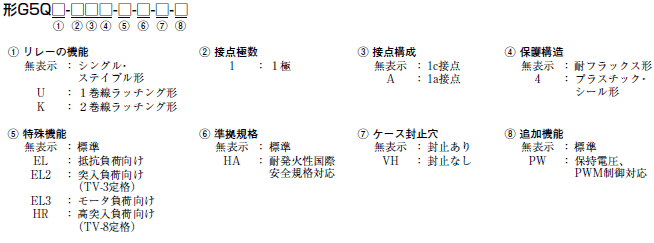

形式基準

G5Q 形式/種類 1

種類

種類 機能 接点構成 保護構造 形式 コイル電圧仕様 最小梱包単位
形G5Q-1A シングル・ステイブル形 1a 耐フラックス形 G5Q-1A DC5、9、12、24 100個/トレイ
G5Q-1A-PW DC5、12、24
G5Q-1A-HA DC5、12、24
G5Q-1A-HA-PW DC5、12、24
プラスチック・
シール形
G5Q-1A4 DC5、9、12、24
形G5Q-1 シングル・ステイブル形 1c 耐フラックス形 G5Q-1 DC5、9、12、24
G5Q-1-PW DC5、12、24
G5Q-1-HA DC5、12、24
G5Q-1-HA-PW DC5、12、24
プラスチック・
シール形
G5Q-14 DC5、9、12、24
形G5Q-EL(抵抗負荷向け) シングル・ステイブル形 1a 耐フラックス形 G5Q-1A-EL-HA-VH DC5、12、24
形G5Q-EL2
(突入負荷向け TV-3)
シングル・ステイブル形 1a プラスチック・
シール形
G5Q-1A4-EL2-HA DC5、12、24
形G5Q-EL3(モータ負荷向け) シングル・ステイブル形 1a プラスチック・
シール形
G5Q-1A4-EL3-HA DC5、12、24
形G5Q-HR
(高突入負荷向け TV-8)
シングル・ステイブル形 1a 耐フラックス形 G5Q-1A-HR-HA-VH DC3、5、12、24
1巻線ラッチング形 1a 耐フラックス形 G5QU-1A-HR-HA-VH DC3、5、12、24
2巻線ラッチング形 1a 耐フラックス形 G5QK-1A-HR-HA-VH DC3、5、12

注1. ご注文の際には、コイル定格電圧(V)を明記ください。
   例:G5Q-1A DC5
   また、納入時の梱包表記やマーキングの電圧仕様表記は□□VDCとなります。
注2. スティック梱包タイプもご用意しております(40個/スティック)。(-HRは除く)
