G5Q

パワーリレー

G5Q

抵抗負荷から誘導負荷まで幅広い用途に対応した10A 1a/1c小型パワーリレー

※ Web特別価格提供品

形G5Q-HR 特設ページでご紹介

小型ながら複数の高突入電流負荷に対応したPCBパワーリレー。設計のヒントとなる「低消費電力駆動回路例」も公開中。

(単位:mm)

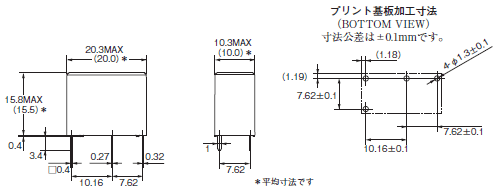

形G5Q-1A(4)(-HA)(-PW)

G5Q 外形寸法 1

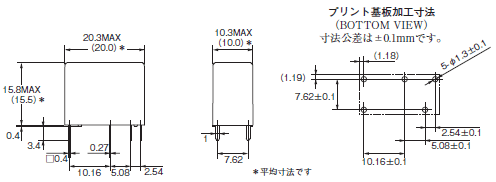

形G5Q-1(4)(-HA)(-PW)

G5Q 外形寸法 2

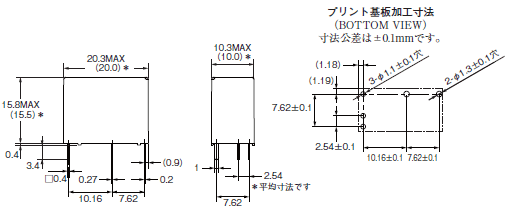

形G5Q-1A-EL-HA-VH
形G5Q-1A4-EL2-HA
形G5Q-1A4-EL3-HA
形G5Q-1A-HR-HA-VH

G5Q 外形寸法 3

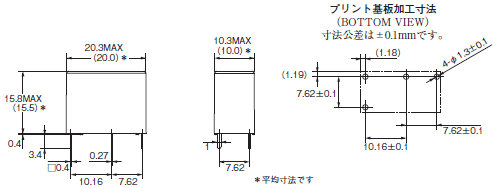

形G5QU-1A-HR-HA-VH

G5Q 外形寸法 4

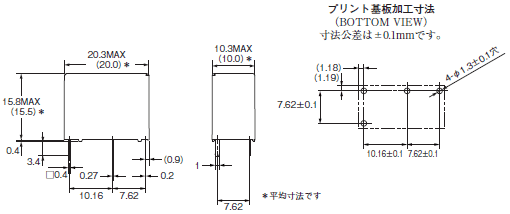

形G5QK-1A-HR-HA-VH

G5Q 外形寸法 5
