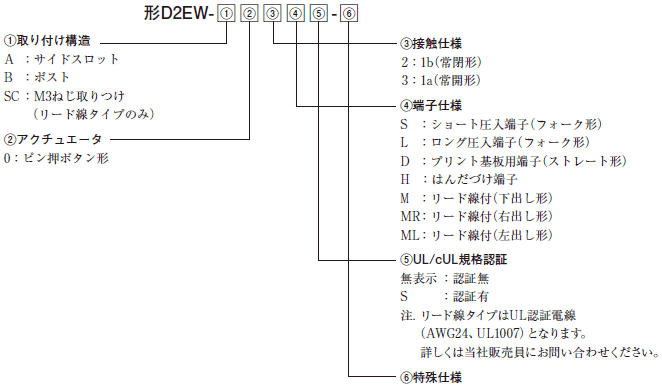

形式基準の中には組み合わせ不可能な形式もあります。
また、形式基準にない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
シール形極超小型基本スイッチ
この商品について
関連情報
情報更新 : 2025/01/06
形式基準の中には組み合わせ不可能な形式もあります。
また、形式基準にない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
種類 | サイドスロット | ポスト | M3ねじ取りつけ | ||
---|---|---|---|---|---|
アクチュエータ | 端子仕様 | 接触仕様 | |||
ピン押ボタン形
![]() |
ショート圧入端子
(フォーク形) |
1b | D2EW-A02S | ― | |
1a | D2EW-A03S | ― | |||
ロング圧入端子
(フォーク形) |
1b | ― | D2EW-B02L | ||
1a | ― | D2EW-B03L | |||
プリント基板用端子
(ストレート形) |
1b | D2EW-A02D | D2EW-B02D | ||
1a | D2EW-A03D | D2EW-B03D | |||
はんだづけ端子 | 1b | D2EW-A02H | D2EW-B02H | ||
1a | D2EW-A03H | D2EW-B03H | |||
リード線付(下出し形) | 1b | ― | D2EW-B02M | D2EW-SC02M | |
1a | ― | D2EW-B03M | D2EW-SC03M | ||
リード線付(右出し形) | 1b | ― | D2EW-B02MR | ||
1a | ― | D2EW-B03MR | |||
リード線付(左出し形) | 1b | ― | D2EW-B02ML | ||
1a | ― | D2EW-B03ML |
上記リストにない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
種類 | サイドスロット | ポスト | M3ねじ取りつけ | ||
---|---|---|---|---|---|
アクチュエータ | 端子仕様 | 接触仕様 | |||
ピン押ボタン形
![]() |
ショート圧入端子
(フォーク形) |
1b | ― | ― | |
1a | ― | ― | |||
ロング圧入端子
(フォーク形) |
1b | ― | ― | ||
1a | ― | ― | |||
プリント基板用端子
(ストレート形) |
1b | D2EW-A02DS | ― | ||
1a | D2EW-A03DS | ― | |||
はんだづけ端子 | 1b | D2EW-A02HS | D2EW-B02HS | ||
1a | D2EW-A03HS | D2EW-B03HS | |||
リード線付(下出し形) | 1b | ― | D2EW-B02MS | D2EW-SC02MS | |
1a | ― | D2EW-B03MS | D2EW-SC03MS | ||
リード線付(右出し形) | 1b | ― | D2EW-B02MRS | ||
1a | ― | D2EW-B03MRS | |||
リード線付(左出し形) | 1b | ― | D2EW-B02MLS | ||
1a | ― | D2EW-B03MLS |
