(単位:mm)

イラスト・図面は、代表的な仕様です。□の中には、取りつけ構造、接触仕様、端子仕様による記号が入ります。
icon_01組み合わせ可能な形式については「種類/価格」をご覧ください。
icon_01各取りつけ構造および端子仕様については、データシートをご覧ください。

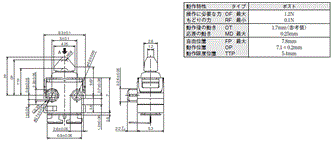

ポスト形

圧入端子(フォーク形)
プリント基板用端子(ストレート形)
はんだづけ端子
リード線付(下出し形)(右出し形)(左出し形)
形D2EW-B0□□

D2EW 外形寸法 2

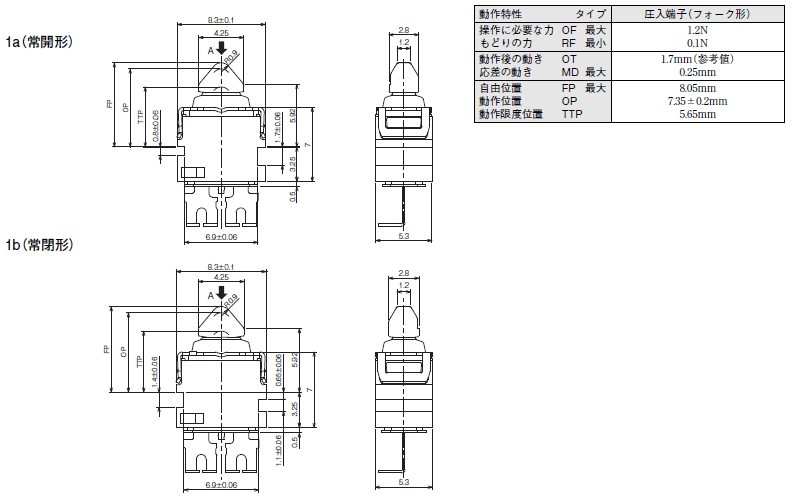

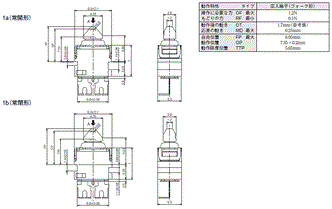

サイドスロット形

圧入端子(フォーク形)
形D2EW-A0□S

D2EW 外形寸法 3

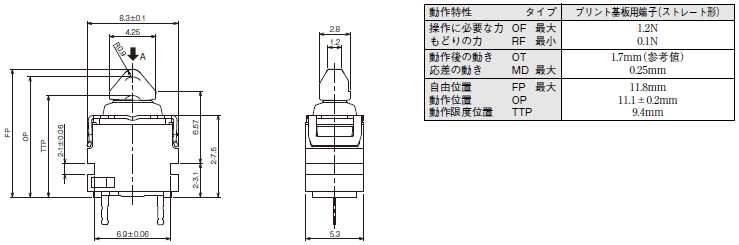

サイドスロット形

プリント基板用端子(ストレート形)
形D2EW-A0□D

D2EW 外形寸法 4

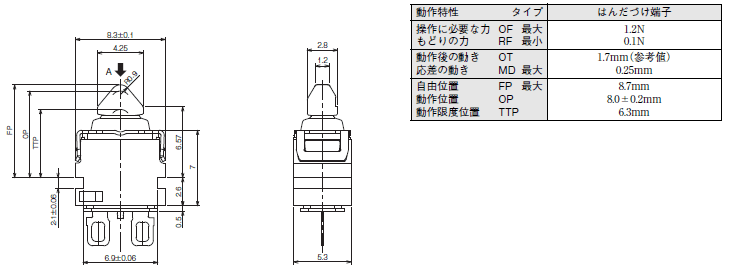

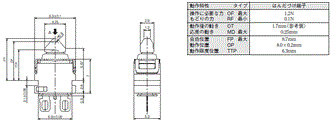

はんだづけ端子
形D2EW-A0□H

D2EW 外形寸法 5

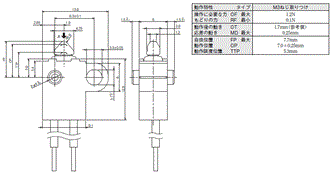

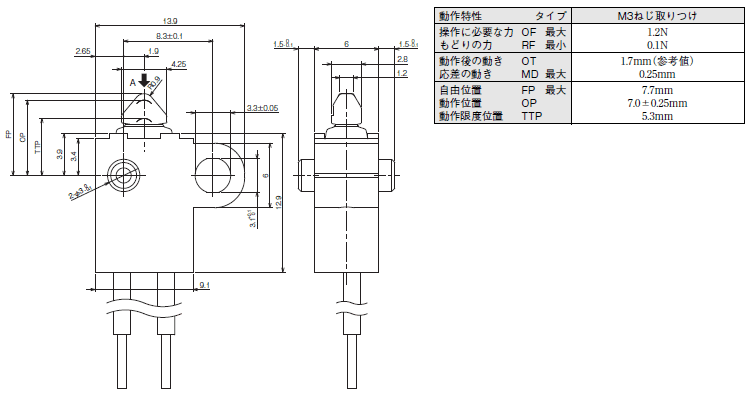

M3ねじ取りつけ
形D2EW-SC0□M

D2EW 外形寸法 6
D2EW 外形寸法 7
