G9KA

パワーリレー

G9KA

AC 800V 260A/ AC 1000V 300A 遮断と超低接触抵抗を実現した 高容量パワーリレー

ご利用にあたっては、必ず本ページ内にある「ご使用の前に」に記載の注意事項をお守りの上、安全にご使用ください。

形式一覧/価格/オンライン購入

※ Web特別価格提供品

形G9KAを動画でわかりやすくご紹介

AC800V 200A遮断と超低接触抵抗(初期0.2mΩ以下)を実現した高容量パワーリレー。特長や用途を紹介する動画を公開中。

カートを見る

この商品について

関連情報

情報更新 : 2025/10/01

定格

操作コイル

形式 定格電圧（V） 定格電流（mA） コイル抵抗（Ω） 動作電圧（V） 復帰電圧（V） 最大許容電圧（V） 消費電力（mW）
定格電圧の%
G9KA-1A
G9KA-1A-E		 DC12 約417 28.8 75%以下 5～35% 120%
（at 23℃）		 約5,000
約1,012 ＊
DC24 約208 115.2
G9KA-1A1B-E DC12 約500 24 5%以上 110%
（at 23℃）		 約6,000
約1,012 ＊
DC24 約250 96

注1. 定格電流、コイル抵抗はコイル温度が＋23℃における値で、公差は±10%です。
注2. 動作特性はコイル温度が＋23℃における値です。
注3. 最大許容電圧はリレーコイル操作電源の電圧許容変動範囲の最大値で周囲温度が＋23℃における値です。
注4. 当リレーは、必ず保持電圧にてご使用ください。
＊ 保持電圧使用時のコイル消費電力は約1,012mW（接点構成1aは保持電圧45%時、接点構成1a1bは保持電圧41%時）。詳細については、データシートの「●リレー動作後のコイル電圧低減（保持電圧）について」をご確認ください。

開閉部（接点部）

項目 基準形 高容量形
G9KA-1A G9KA-1A-E G9KA-1A1B-E
接点機構 主接点 ダブルブレーク
補助接点 ― ― クロスバ・ツイン
接点材質 主接点 Ag合金
補助接点 ― ― Ag+Au合金
定格負荷（抵抗負荷） 主接点 AC800V 投入50A、通電260A、遮断50A /
AC800V 投入150A、通電260A、遮断260A /
DC60V 200A		 AC1,000V 投入50A、通電300A、遮断50A / AC1,000V 投入150A、通電300A、遮断300A
補助接点 ― ― DC30V 1A
定格通電電流 主接点 260A 300A
補助接点 ― ― 1A
接点電圧の最大値 主接点 AC800V　DC60V AC1,000V
補助接点 ― ― DC30V
接点電流の最大値 主接点 260A 300A
補助接点 ― ― 1A

性能

形式 基準形 高容量形
G9KA-1A G9KA-1A-E G9KA-1A1B-E
接触抵抗 ＊1 0.2mΩ以下 主接点：0.2mΩ以下
補助接点：100mΩ以下
動作時間 ＊2 30ms以下
復帰時間 ＊2 10ms以下 20ms以下
絶縁抵抗 ＊3 1,000MΩ以上
耐電圧 コイルと接点間 AC5,000V 50/60Hz 1min 主接点： AC5,000V 50/60Hz 1min
補助接点：AC500V 50/60Hz 1min
同極接点間 AC2,000V 50/60Hz 1min 主接点： AC2,000V 50/60Hz 1min
補助接点：AC400V 50/60Hz 1min
異極接点間 ― 主接点と補助接点間：AC5,000V 50/60Hz 1min
耐衝撃電圧 コイルと接点間 10kV（1.2×50μs） 主接点： 10kV（1.2×50μs）
補助接点：0.8kV（1.2×50μs）
振動 耐久 10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
誤動作 励磁：10～55～10Hz 片振幅0.5mm（複振幅1.0mm） 励磁： 10～55～10Hz
片振幅0.5mm（複振幅1.0mm）
無励磁：10～55～10Hz
片振幅0.15mm（複振幅0.3mm）
衝撃 耐久 1,000m/s2

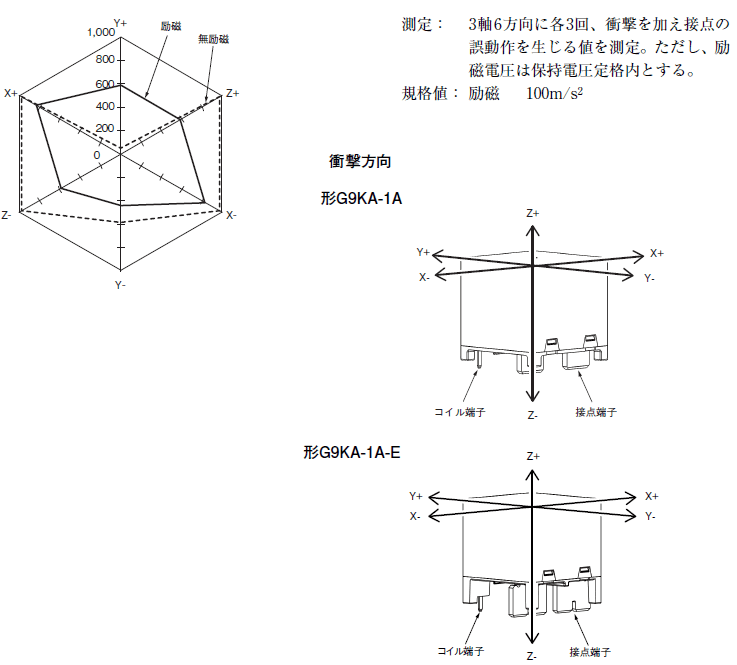

誤動作 励磁：100m/s2 100m/s2 ＊7
耐久性 機械的 10万回以上（開閉ひん度7,200回/h）
電気的（抵抗負荷） ＊4 AC800V 投入50A、通電260A、遮断50A 30,000回
AC800V 投入150A、通電260A、遮断260A 10回
DC60V 200A 2,000回
（開閉頻度 1秒ON-9秒OFF 85℃）		 AC1,000V 投入50A、通電300A、遮断50A 30,000回
AC1,000V 投入150A、通電300A、遮断300A 10回

（開閉頻度 1秒ON-9秒OFF 85℃）		 主接点： AC1,000V 投入50A、通電300A、遮断50A 30,000回
AC1,000V 投入150A、通電300A、遮断300A 10回
補助接点：DC30V 1A 100,000回
（開閉頻度 1秒ON-9秒OFF 85℃）
故障率M水準（参考値） ＊5 DC5V 1A 主接点： DC5V 1A
補助接点：DC5V 1mA
使用条件 コイル保持電圧 ＊6 コイル定格電圧の45～60% コイル定格電圧の41～55%
使用周囲温度 -40℃～+85℃（ただし、凍結および結露しないこと）
使用周囲湿度 5～85%RH
質量 約220g 約235g 約240g

注. 上記は23℃の初期における値です。（電気的耐久性を除く）
＊1. 測定条件：主接点はDC6V 200A（30分後）電圧降下法にて、補助接点はDC5V 1A電圧降下法にて。
＊2. 測定条件：定格操作電圧印加時、接点バウンス含まず。
＊3. 測定条件：DC1000V 絶縁抵抗計にて耐電圧の項と同じ箇所を測定。
＊4. ダイオードとツェナーダイオードを使用した場合です。リレーコイルは、ダイオードとツェナーダイオードを接続してください。
　　 詳細については、カタログの「操作コイルのダイオード接続について」をご確認ください。
＊5. この値は開閉ひん度の180回/min（G9KA-1A1B-Eは60回/min）における値です。
＊6. 保持電圧使用の詳細については、カタログの「●リレー動作後のコイル電圧低減（保持電圧）について」をご確認ください。
＊7. 無励磁、Y+方向の衝撃を除きます。無励磁 Y+方向の規格値は25m/s2です。

海外規格認証定格

海外規格の認証定格値は個別に定める性能値とは異なりますので、ご確認の上ご使用ください。

UL/C-UL規格認証形： (ファイル No. E41515)

形式 接点構成 操作コイル定格 接点定格 試験回数
形G9KA-1A 1a DC12、24V AC800V 50A（Resistive） 85℃ 30,000回
AC800V 投入50A、通電260A、遮断50A 85℃ 30,000回
DC60V 200A（Resistive） 85℃ 2,000回
形G9KA-1A-E 1a DC12、24V AC1,000V 投入50A、通電300A、遮断50A 85℃ 30,000回
AC1,000V 投入150A、通電300A、遮断300A 85℃ 10回
DC50V 300A（Resistive） 85℃ 2,000回
形G9KA-1A1B-E 1a DC12、24V AC1,000V 投入50A、通電300A、遮断50A（Resistive）（N.O.） 85℃ 30,000回
AC1,000V 投入150A、通電300A、遮断300A（Resistive）（N.O.） 85℃ 10回
1b DC30V 1A（Resistive）（N.C.） 85℃ 100,000回

EN/IEC、TÜV規格認証形

形式 接点構成 操作コイル定格 接点定格 試験回数 承認No.
形G9KA-1A 1a DC12、24V AC800V 投入50A、通電260A、遮断50A 85℃ 30,000回 R50459726
形G9KA-1A-E 1a DC12、24V AC1,000V 投入50A、通電300A、遮断50A 85℃ 30,000回
AC1,000V 投入150A、通電300A、遮断300A 85℃ 10回
形G9KA-1A1B-E 1a DC12、24V AC1,000V 投入50A、通電300A、遮断50A（Resistive）（N.O.） 85℃ 30,000回 R50675502
AC1,000V 投入150A、通電300A、遮断300A（Resistive）（N.O.） 85℃ 10回
1b DC30V 1A（Resistive）（N.C.） 85℃ 100,000回

CQC規格認証形

形式 接点構成 操作コイル定格 接点定格 試験回数 認証No.
形G9KA-1A 1a DC12、24V AC800V 投入50A、通電260A、遮断50A 85℃ 30,000回 CQC20002275617
形G9KA-1A-E 1a DC12、24V AC1,000V 投入50A、通電300A、遮断50A 85℃ 30,000回
AC1,000V 投入150A、通電300A、遮断300A 85℃ 10回
形G9KA-1A1B-E 1a DC12、24V AC1,000V 投入50A、通電300A、遮断50A（Resistive）（N.O.） 85℃ 30,000回 CQC25002471904
AC1,000V 投入150A、通電300A、遮断300A（Resistive）（N.O.） 85℃ 10回
1b DC30V 1A（Resistive）（N.C.） 85℃ 100,000回

G9KA-1A

IEC GB UL
Creepage distance (required value) 12.5 mm min.
Clearance (required value) 10.32 mm min. 8 mm min.
Insulation material group IIIa
Type of insulation Coil-contact circuit Basic (800 V, OV-cat. III, up to 2,000 m above sea level)
Basic (800 V, OV-cat. III, up to 4,000 m above sea level)		 Basic (800 V, OV-cat. III, up to 2,000 m above sea level)
Type of interruption Micro disconnection
Rated insulation system 800 V
Pollution degree 3
Rated voltage system 800 V
Category of protection (IEC61810-1) RTII ―
Flammability class (UL94) ― ― V-0
Coil insulation system (UL1446) ― ― Class F

G9KA-1A-E

IEC GB UL
Creepage distance (required value) 16 mm min. ＊1 16 mm min.
Clearance (required value) 10.32 mm min. 8 mm min.
Insulation material group IIIa
Type of insulation Coil-contact circuit Basic (1,000 V, OV-cat. III, up to 2,000 m above sea level)
Basic (1,000 V, OV-cat. III, up to 4,000 m above sea level)		 Basic (1,000 V, OV-cat. III, up to 2,000 m above sea level)
Type of interruption Micro disconnection
Rated insulation system 1,000 V
Pollution degree 3
Rated voltage system 1,000 V
Category of protection (IEC61810-1) RTII ―
Flammability class (UL94) ― ― V-0
Coil insulation system (UL1446) ― ― Class F

※1. 再認証は製造年月日2025年7月1日以降の製品に適用します。
製造年月日はLot No.で確認できます。

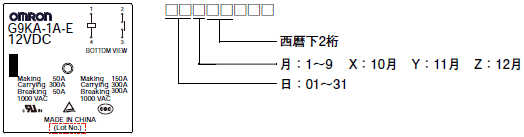

<Lot No. 付番ルール>

G9KA 定格/性能 15

G9KA-1A1B-E

IEC GB UL
Creepage distance (required value)
16 mm min. (Between main contacts and coil)
Clearance (required value)
10.32 mm min.
(Between main contacts and coil)		 8 mm min. (Between main contacts and coil)
Insulation material group IIIa
Type of insulation Coil-contact circuit Basic (1,000 V, OV-cat. III,
up to 4,000 m above sea level)
(Main contact)		 Basic (1,000 V, OV-cat. III, up to 2,000 m above sea level)
(Main contact)
Type of interruption Micro disconnection
Rated insulation system 1,000 V (Main contact)
Pollution degree 3
Rated voltage system 1,000 V (Main contact)
Category of protection (IEC61810-1) RTII ―
Flammability class (UL94) ― ― V-0
Coil insulation system (UL1446) ― ― Class F
