E2EW

溶接工程向け近接センサ

E2EW

鉄とアルミが混在しても安定検出。GOOD DESIGN AWARD 2019受賞

※ Web特別価格提供品

近接センサ形式検索

検出距離/材質/サイズなどの必要な条件を選んでいくだけで近接センサの形式を検索できます。

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

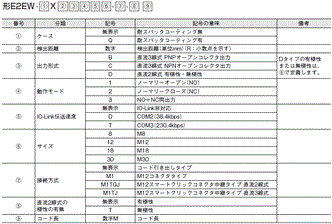

E2EW シリーズ 形式基準

直流3線式

E2EW 種類/価格 2

種類/標準価格

【プレミアムモデル】

E2EW シリーズ(超長距離タイプ)

直流3線式

シールドタイプ*1

サイズ
(検出距離)
接続方式 動作
モード
形式 標準価格(¥)
PNP出力 NPN出力
M12
(7mm)
コード引き出し(2m)*2 NO 形E2EW-X7B1T12 2M ※ 形E2EW-X7C112 2M 17,000
NC 形E2EW-X7B212 2M 形E2EW-X7C212 2M 17,000
NO+NC 形E2EW-X7B3T12 2M ※ 形E2EW-X7C312 2M 17,500
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X7B1T12-M1TJ 0.3M ※ 形E2EW-X7C112-M1TJ 0.3M 17,200
NC 形E2EW-X7B212-M1TJ 0.3M 形E2EW-X7C212-M1TJ 0.3M 17,200
NO+NC 形E2EW-X7B3T12-M1TJ 0.3M ※ 形E2EW-X7C312-M1TJ 0.3M 17,700
M12コネクタ NO 形E2EW-X7B1T12-M1 ※ 形E2EW-X7C112-M1 17,000
NC 形E2EW-X7B212-M1 形E2EW-X7C212-M1 17,000
NO+NC 形E2EW-X7B3T12-M1 ※ 形E2EW-X7C312-M1 17,500
M18
(12mm)
コード引き出し(2m)*2 NO 形E2EW-X12B1T18 2M ※ 形E2EW-X12C118 2M 17,600
NC 形E2EW-X12B218 2M 形E2EW-X12C218 2M 17,600
NO+NC 形E2EW-X12B3T18 2M ※ 形E2EW-X12C318 2M 18,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X12B1T18-M1TJ 0.3M ※ 形E2EW-X12C118-M1TJ 0.3M 17,800
NC 形E2EW-X12B218-M1TJ 0.3M 形E2EW-X12C218-M1TJ 0.3M 17,800
NO+NC 形E2EW-X12B3T18-M1TJ 0.3M ※ 形E2EW-X12C318-M1TJ 0.3M 18,300
M12コネクタ NO 形E2EW-X12B1T18-M1 ※ 形E2EW-X12C118-M1 17,600
NC 形E2EW-X12B218-M1 形E2EW-X12C218-M1 17,600
NO+NC 形E2EW-X12B3T18-M1 ※ 形E2EW-X12C318-M1 18,100
M30
(22mm)
コード引き出し(2m)*2 NO 形E2EW-X22B1T30 2M ※ 形E2EW-X22C130 2M 18,600
NC 形E2EW-X22B230 2M 形E2EW-X22C230 2M 18,600
NO+NC 形E2EW-X22B3T30 2M ※ 形E2EW-X22C330 2M 19,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X22B1T30-M1TJ 0.3M ※ 形E2EW-X22C130-M1TJ 0.3M 18,800
NC 形E2EW-X22B230-M1TJ 0.3M 形E2EW-X22C230-M1TJ 0.3M 18,800
NO+NC 形E2EW-X22B3T30-M1TJ 0.3M ※ 形E2EW-X22C330-M1TJ 0.3M 19,300
M12コネクタ NO 形E2EW-X22B1T30-M1 ※ 形E2EW-X22C130-M1 18,600
NC 形E2EW-X22B230-M1 形E2EW-X22C230-M1 18,600
NO+NC 形E2EW-X22B3T30-M1 ※ 形E2EW-X22C330-M1 19,100

icon_01*1. 金属に埋め込んで使用する場合は、カタログの「周囲金属の影響」をご覧ください。
*2. コード長5mタイプを準備しています。形式は末尾が5Mとなります(例:形E2EW-X7B1T12 5M)。
注1. ※表記の機種はIO-Link(COM3)を搭載しています。IO-Link(COM2)をご希望の場合は、形E2EW-X□□□D□となります(例:形E2EW-X7B1D12 2M)。 動作モードNOはIO-Link通信によりNCに変更することができます。
   2. PNP出力のNCタイプとNPN出力の全タイプはIO-Linkに対応していません。

【プレミアムモデル】

E2EW シリーズ(長距離タイプ)

直流3線式

シールドタイプ*1

サイズ
(検出距離)
接続方式 動作
モード
形式 標準価格(¥)
PNP出力 NPN出力
M12
(6mm)
コード引き出し(2m)*2 NO 形E2EW-X6B1T12 2M ※ 形E2EW-X6C112 2M 17,000
NC 形E2EW-X6B212 2M 形E2EW-X6C212 2M 17,000
NO+NC 形E2EW-X6B3T12 2M ※ 形E2EW-X6C312 2M 17,500
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X6B1T12-M1TJ 0.3M ※ 形E2EW-X6C112-M1TJ 0.3M 17,200
NC 形E2EW-X6B212-M1TJ 0.3M 形E2EW-X6C212-M1TJ 0.3M 17,200
NO+NC 形E2EW-X6B3T12-M1TJ 0.3M ※ 形E2EW-X6C312-M1TJ 0.3M 17,700
M12コネクタ NO 形E2EW-X6B1T12-M1 ※ 形E2EW-X6C112-M1 17,000
NC 形E2EW-X6B212-M1 形E2EW-X6C212-M1 17,000
NO+NC 形E2EW-X6B3T12-M1 ※ 形E2EW-X6C312-M1 17,500
M18
(10mm)
コード引き出し(2m)*2 NO 形E2EW-X10B1T18 2M ※ 形E2EW-X10C118 2M 17,600
NC 形E2EW-X10B218 2M 形E2EW-X10C218 2M 17,600
NO+NC 形E2EW-X10B3T18 2M ※ 形E2EW-X10C318 2M 18,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X10B1T18-M1TJ 0.3M ※ 形E2EW-X10C118-M1TJ 0.3M 17,800
NC 形E2EW-X10B218-M1TJ 0.3M 形E2EW-X10C218-M1TJ 0.3M 17,800
NO+NC 形E2EW-X10B3T18-M1TJ 0.3M ※ 形E2EW-X10C318-M1TJ 0.3M 18,300
M12コネクタ NO 形E2EW-X10B1T18-M1 ※ 形E2EW-X10C118-M1 17,600
NC 形E2EW-X10B218-M1 形E2EW-X10C218-M1 17,600
NO+NC 形E2EW-X10B3T18-M1 ※ 形E2EW-X10C318-M1 18,100
M30
(20mm)
コード引き出し(2m)*2 NO 形E2EW-X20B1T30 2M ※ 形E2EW-X20C130 2M 18,600
NC 形E2EW-X20B230 2M 形E2EW-X20C230 2M 18,600
NO+NC 形E2EW-X20B3T30 2M ※ 形E2EW-X20C330 2M 19,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X20B1T30-M1TJ 0.3M ※ 形E2EW-X20C130-M1TJ 0.3M 18,800
NC 形E2EW-X20B230-M1TJ 0.3M 形E2EW-X20C230-M1TJ 0.3M 18,800
NO+NC 形E2EW-X20B3T30-M1TJ 0.3M ※ 形E2EW-X20C330-M1TJ 0.3M 19,300
M12コネクタ NO 形E2EW-X20B1T30-M1 ※ 形E2EW-X20C130-M1 18,600
NC 形E2EW-X20B230-M1 形E2EW-X20C230-M1 18,600
NO+NC 形E2EW-X20B3T30-M1 ※ 形E2EW-X20C330-M1 19,100

icon_01*1. 金属に埋め込んで使用する場合は、カタログの「周囲金属の影響」をご覧ください。
*2. コード長5mタイプを準備しています。形式は末尾が5Mとなります(例:形E2EW-X6B1T12 5M)。
注1. ※表記の機種はIO-Link(COM3)を搭載しています。IO-Link(COM2)をご希望の場合は、形E2EW-X□□□D□となります(例:形E2EW-X6B1D12 2M)。 動作モードNOはIO-Link通信によりNCに変更することができます。
   2. PNP出力のNCタイプとNPN出力の全タイプはIO-Linkに対応していません。

【プレミアムモデル】

E2EW-Q シリーズ(スパッタ対策 超長距離タイプ)

直流3線式

シールドタイプ*1

サイズ
(検出距離)
接続方式 動作
モード
形式 標準価格(¥)
PNP出力 NPN出力
M12
(7mm)
コード引き出し(2m)*2 NO 形E2EW-QX7B1T12 2M ※     形E2EW-QX7C112 2M 19,000
NC 形E2EW-QX7B212 2M 形E2EW-QX7C212 2M 19,000
NO+NC 形E2EW-QX7B3T12 2M ※ 形E2EW-QX7C312 2M 19,500
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX7B1T12-M1TJ 0.3M ※ 形E2EW-QX7C112-M1TJ 0.3M 19,200
NC 形E2EW-QX7B212-M1TJ 0.3M 形E2EW-QX7C212-M1TJ 0.3M 19,200
NO+NC 形E2EW-QX7B3T12-M1TJ 0.3M ※ 形E2EW-QX7C312-M1TJ 0.3M 19,700
M12コネクタ NO 形E2EW-QX7B1T12-M1 ※ 形E2EW-QX7C112-M1 19,000
NC 形E2EW-QX7B212-M1 形E2EW-QX7C212-M1 19,000
NO+NC 形E2EW-QX7B3T12-M1 ※ 形E2EW-QX7C312-M1 19,500
M18
(12mm)
コード引き出し(2m)*2 NO 形E2EW-QX12B1T18 2M ※ 形E2EW-QX12C118 2M 19,600
NC 形E2EW-QX12B218 2M 形E2EW-QX12C218 2M 19,600
NO+NC 形E2EW-QX12B3T18 2M ※ 形E2EW-QX12C318 2M 20,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX12B1T18-M1TJ 0.3M ※ 形E2EW-QX12C118-M1TJ 0.3M 19,800
NC 形E2EW-QX12B218-M1TJ 0.3M 形E2EW-QX12C218-M1TJ 0.3M 19,800
NO+NC 形E2EW-QX12B3T18-M1TJ 0.3M ※ 形E2EW-QX12C318-M1TJ 0.3M 20,300
M12コネクタ NO 形E2EW-QX12B1T18-M1 ※ 形E2EW-QX12C118-M1 19,600
NC 形E2EW-QX12B218-M1 形E2EW-QX12C218-M1 19,600
NO+NC 形E2EW-QX12B3T18-M1 ※ 形E2EW-QX12C318-M1 20,100
M30
(22mm)
コード引き出し(2m)*2 NO 形E2EW-QX22B1T30 2M ※ 形E2EW-QX22C130 2M 20,600
NC 形E2EW-QX22B230 2M 形E2EW-QX22C230 2M 20,600
NO+NC 形E2EW-QX22B3T30 2M ※ 形E2EW-QX22C330 2M 21,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX22B1T30-M1TJ 0.3M ※ 形E2EW-QX22C130-M1TJ 0.3M 20,800
NC 形E2EW-QX22B230-M1TJ 0.3M 形E2EW-QX22C230-M1TJ 0.3M 20,800
NO+NC 形E2EW-QX22B3T30-M1TJ 0.3M ※ 形E2EW-QX22C330-M1TJ 0.3M 21,300
M12コネクタ NO 形E2EW-QX22B1T30-M1 ※ 形E2EW-QX22C130-M1 20,600
NC 形E2EW-QX22B230-M1 形E2EW-QX22C230-M1 20,600
NO+NC 形E2EW-QX22B3T30-M1 ※ 形E2EW-QX22C330-M1 21,100

icon_01*1. 金属に埋め込んで使用する場合は、カタログの「周囲金属の影響」をご覧ください。
*2. コード長5mタイプを準備しています。形式は末尾が5Mとなります(例:形E2EW-QX7B1T12 5M)。
注1. ※表記の機種はIO-Link(COM3)を搭載しています。IO-Link(COM2)をご希望の場合は、形E2EW-QX□□□D□となります(例:形E2EW-QX7B1D12 2M)。 動作モードNOはIO-Link通信によりNCに変更することができます。
   2. PNP出力のNCタイプとNPN出力の全タイプはIO-Linkに対応していません。

【プレミアムモデル】

E2EW-Q シリーズ(スパッタ対策 長距離タイプ)

直流3線式

シールドタイプ*1

サイズ
(検出距離)
接続方式 動作
モード
形式 標準価格(¥)
PNP出力 NPN出力
M12
(6mm)
コード引き出し(2m)*2 NO 形E2EW-QX6B1T12 2M ※     形E2EW-QX6C112 2M 19,000
NC 形E2EW-QX6B212 2M 形E2EW-QX6C212 2M 19,000
NO+NC 形E2EW-QX6B3T12 2M ※ 形E2EW-QX6C312 2M 19,500
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX6B1T12-M1TJ 0.3M ※ 形E2EW-QX6C112-M1TJ 0.3M 19,200
NC 形E2EW-QX6B212-M1TJ 0.3M 形E2EW-QX6C212-M1TJ 0.3M 19,200
NO+NC 形E2EW-QX6B3T12-M1TJ 0.3M ※ 形E2EW-QX6C312-M1TJ 0.3M 19,700
M12コネクタ NO 形E2EW-QX6B1T12-M1 ※ 形E2EW-QX6C112-M1 19,000
NC 形E2EW-QX6B212-M1 形E2EW-QX6C212-M1 19,000
NO+NC 形E2EW-QX6B3T12-M1 ※ 形E2EW-QX6C312-M1 19,500
M18
(10mm)
コード引き出し(2m)*2 NO 形E2EW-QX10B1T18 2M ※ 形E2EW-QX10C118 2M 19,600
NC 形E2EW-QX10B218 2M 形E2EW-QX10C218 2M 19,600
NO+NC 形E2EW-QX10B3T18 2M ※ 形E2EW-QX10C318 2M 20,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX10B1T18-M1TJ 0.3M ※ 形E2EW-QX10C118-M1TJ 0.3M 19,800
NC 形E2EW-QX10B218-M1TJ 0.3M 形E2EW-QX10C218-M1TJ 0.3M 19,800
NO+NC 形E2EW-QX10B3T18-M1TJ 0.3M ※ 形E2EW-QX10C318-M1TJ 0.3M 20,300
M12コネクタ NO 形E2EW-QX10B1T18-M1 ※ 形E2EW-QX10C118-M1 19,600
NC 形E2EW-QX10B218-M1 形E2EW-QX10C218-M1 19,600
NO+NC 形E2EW-QX10B3T18-M1 ※ 形E2EW-QX10C318-M1 20,100
M30
(20mm)
コード引き出し(2m)*2 NO 形E2EW-QX20B1T30 2M ※ 形E2EW-QX20C130 2M 20,600
NC 形E2EW-QX20B230 2M 形E2EW-QX20C230 2M 20,600
NO+NC 形E2EW-QX20B3T30 2M ※ 形E2EW-QX20C330 2M 21,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX20B1T30-M1TJ 0.3M ※ 形E2EW-QX20C130-M1TJ 0.3M 20,800
NC 形E2EW-QX20B230-M1TJ 0.3M 形E2EW-QX20C230-M1TJ 0.3M 20,800
NO+NC 形E2EW-QX20B3T30-M1TJ 0.3M ※ 形E2EW-QX20C330-M1TJ 0.3M 21,300
M12コネクタ NO 形E2EW-QX20B1T30-M1 ※ 形E2EW-QX20C130-M1 20,600
NC 形E2EW-QX20B230-M1 形E2EW-QX20C230-M1 20,600
NO+NC 形E2EW-QX20B3T30-M1 ※ 形E2EW-QX20C330-M1 21,100

icon_01*1. 金属に埋め込んで使用する場合は、カタログの「周囲金属の影響」をご覧ください。
*2. コード長5mタイプを準備しています。形式は末尾が5Mとなります(例:形E2EW-QX6B1T12 5M)。
注1. ※表記の機種はIO-Link(COM3)を搭載しています。IO-Link(COM2)をご希望の場合は、形E2EW-QX□□□D□となります(例:形E2EW-QX6B1D12 2M)。 動作モードNOはIO-Link通信によりNCに変更することができます。
   2. PNP出力のNCタイプとNPN出力の全タイプはIO-Linkに対応していません。

【ベーシックモデル】

E2EW シリーズ(短距離タイプ)

直流3線式

シールドタイプ

サイズ
(検出距離)
接続方式 動作
モード
形式 標準価格(¥)
PNP出力 NPN出力
M12
(2mm)
コード引き出し(2m)*2 NO 形E2EW-X2B112 2M 形E2EW-X2C112 2M 13,000
NC 形E2EW-X2B212 2M 形E2EW-X2C212 2M 13,000
NO+NC 形E2EW-X2B312 2M 形E2EW-X2C312 2M 13,500
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X2B112-M1TJ 0.3M 形E2EW-X2C112-M1TJ 0.3M 13,200
NC 形E2EW-X2B212-M1TJ 0.3M 形E2EW-X2C212-M1TJ 0.3M 13,200
NO+NC 形E2EW-X2B312-M1TJ 0.3M 形E2EW-X2C312-M1TJ 0.3M 13,700
M18
(5mm)
コード引き出し(2m)*2 NO 形E2EW-X5B118 2M 形E2EW-X5C118 2M 13,600
NC 形E2EW-X5B218 2M 形E2EW-X5C218 2M 13,600
NO+NC 形E2EW-X5B318 2M 形E2EW-X5C318 2M 14,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X5B118-M1TJ 0.3M 形E2EW-X5C118-M1TJ 0.3M 13,800
NC 形E2EW-X5B218-M1TJ 0.3M 形E2EW-X5C218-M1TJ 0.3M 13,800
NO+NC 形E2EW-X5B318-M1TJ 0.3M 形E2EW-X5C318-M1TJ 0.3M 14,300
M30
(10mm)
コード引き出し(2m)*2 NO 形E2EW-X10B130 2M 形E2EW-X10C130 2M 14,600
NC 形E2EW-X10B230 2M 形E2EW-X10C230 2M 14,600
NO+NC 形E2EW-X10B330 2M 形E2EW-X10C330 2M 15,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-X10B130-M1TJ 0.3M 形E2EW-X10C130-M1TJ 0.3M 14,800
NC 形E2EW-X10B230-M1TJ 0.3M 形E2EW-X10C230-M1TJ 0.3M 14,800
NO+NC 形E2EW-X10B330-M1TJ 0.3M 形E2EW-X10C330-M1TJ 0.3M 15,300

*コード長5mタイプを準備しています。形式は末尾が5Mとなります(例:形E2EW-X2B112 5M)。
注. ベーシックモデルはIO-Linkに対応していません。

【ベーシックモデル】

E2EW-Q シリーズ(スパッタ対策 短距離タイプ)

直流3線式

シールドタイプ

サイズ
(検出距離)
接続方式 動作
モード
形式 標準価格(¥)
PNP出力 NPN出力
M12
(2mm)
コード引き出し(2m)*2 NO 形E2EW-QX2B112 2M     形E2EW-QX2C112 2M 15,000
NC 形E2EW-QX2B212 2M 形E2EW-QX2C212 2M 15,000
NO+NC 形E2EW-QX2B312 2M 形E2EW-QX2C312 2M 15,500
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX2B112-M1TJ 0.3M 形E2EW-QX2C112-M1TJ 0.3M 15,200
NC 形E2EW-QX2B212-M1TJ 0.3M 形E2EW-QX2C212-M1TJ 0.3M 15,200
NO+NC 形E2EW-QX2B312-M1TJ 0.3M 形E2EW-QX2C312-M1TJ 0.3M 15,700
M18
(5mm)
コード引き出し(2m)*2 NO 形E2EW-QX5B118 2M 形E2EW-QX5C118 2M 15,600
NC 形E2EW-QX5B218 2M 形E2EW-QX5C218 2M 15,600
NO+NC 形E2EW-QX5B318 2M 形E2EW-QX5C318 2M 16,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX5B118-M1TJ 0.3M 形E2EW-QX5C118-M1TJ 0.3M 15,800
NC 形E2EW-QX5B218-M1TJ 0.3M 形E2EW-QX5C218-M1TJ 0.3M 15,800
NO+NC 形E2EW-QX5B318-M1TJ 0.3M 形E2EW-QX5C318-M1TJ 0.3M 16,300
M30
(10mm)
コード引き出し(2m)*2 NO 形E2EW-QX10B130 2M 形E2EW-QX10C130 2M 16,600
NC 形E2EW-QX10B230 2M 形E2EW-QX10C230 2M 16,600
NO+NC 形E2EW-QX10B330 2M 形E2EW-QX10C330 2M 17,100
M12スマートクリック
コネクタ中継(0.3m)
NO 形E2EW-QX10B130-M1TJ 0.3M 形E2EW-QX10C130-M1TJ 0.3M 16,800
NC 形E2EW-QX10B230-M1TJ 0.3M 形E2EW-QX10C230-M1TJ 0.3M 16,800
NO+NC 形E2EW-QX10B330-M1TJ 0.3M 形E2EW-QX10C330-M1TJ 0.3M 17,300

*コード長5mタイプを準備しています。形式は末尾が5Mとなります(例:形E2EW-QX2B112 5M)。
注. ベーシックモデルはIO-Linkに対応していません。

アクセサリ(別売)

センサI/Oコネクタ

(コネクタ中継タイプ 必須)センサに付属しておりませんので、 必ずご注文ください。
丸型防水コネクタ 形XS5シリーズ

形状 ケーブル仕様 種類 ケーブル
外径
(mm)
ケーブル
引出し方向
ケーブル
長(m)
センサI/Oコネクタ形式 標準価格
(¥)
適用近接センサ形式
M12
スマートクリック
コネクタ
3770_lu_8_1
PVCロボット
ケーブル
ソケット
片側コネクタ
φ6 ストレート 1 形XS5F-D421-C80-F 1,100 形E2EW-X□-M1
形E2EW-QX□-M1
形E2EW-X□-M1TJ
形E2EW-QX□-M1TJ
2 形XS5F-D421-D80-F 1,300
3 形XS5F-D421-E80-F 1,500
5 形XS5F-D421-G80-F 1,850
10 形XS5F-D421-J80-F 3,200
L形 1 形XS5F-D422-C80-F 1,100
2 形XS5F-D422-D80-F 1,300
3 形XS5F-D422-E80-F 1,500
5 形XS5F-D422-G80-F 1,850
10 形XS5F-D422-J80-F 3,200
両側コネクタ φ6 ストレート
(ソケット)/
ストレート
(プラグ)
1 形XS5W-D421-C81-F 2,100
2 形XS5W-D421-D81-F 2,300
3 形XS5W-D421-E81-F 2,500
5 形XS5W-D421-G81-F 3,000
10 形XS5W-D421-J81-F 4,000
L形(ソケット)/
L形(プラグ)
2 形XS5W-D422-D81-F 2,300
5 形XS5W-D422-G81-F 3,000
ストレート
(ソケット)/
L形(プラグ)
2 形XS5W-D423-D81-F 2,300
5 形XS5W-D423-G81-F 3,000
L形(ソケット)/
ストレート
(プラグ)
2 形XS5W-D424-D81-F 2,300
5 形XS5W-D424-G81-F 3,000
