S8JX

スイッチング・パワーサプライ(15/30/50/100/150/300/600Wタイプ)

S8JX

使いやすく、シンプルを極めた汎用電源。高調波電流抑制機能付き登場で、さらにシリーズ拡大

形S8JX-Nシリーズ/ P050□□(□)(□)/ P1□0□□(□)(□)、形S82Y-JX□□B/ JX□□Fは2019年3月受注終了予定

※ Web特別価格提供品

選択はカンタン、どちらのタイプ?

装置や制御盤の付加価値を高めるために、いま、お選びいただきたいのは、進化したこの2つの電源です。

接続

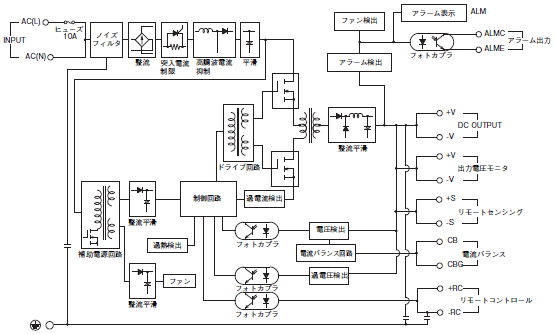

ブロック図

【S8JX-N】

形S8JX-N01505□□(15W)
形S8JX-N01512□□(15W)
形S8JX-N01515□□(15W)
形S8JX-N01524□□(15W)

S8JX 配線/接続 4

形S8JX-N01548□□(15W)

S8JX 配線/接続 5

形S8JX-N03005□□(30W)
形S8JX-N03012□□(30W)
形S8JX-N03015□□(30W)
形S8JX-N03024□□(30W)

S8JX 配線/接続 6

形S8JX-N03048□□(30W)

S8JX 配線/接続 7

形S8JX-N05005□□(50W)
形S8JX-N05012□□(50W)
形S8JX-N05024□□(50W)

S8JX 配線/接続 8

形S8JX-N05048□□(50W)

S8JX 配線/接続 9

形S8JX-N100□□□□(100W)

S8JX 配線/接続 10

形S8JX-N15005□□(150W)

S8JX 配線/接続 11

注. 入力電圧切替スイッチは
  表示115V:100~120 VAC
  表示230V:200~240 VAC
  としてください。

形S8JX-N15012□□(150W)
形S8JX-N15024□□(150W)
形S8JX-N15048□□(150W)

S8JX 配線/接続 12

形S8JX-N30005□□(300W)
形S8JX-N30012□□(300W)

S8JX 配線/接続 13

注. 入力電圧切替端子は短絡片
  ショート:100~120VAC
  オープン:200~240VAC
  としてください。

形S8JX-N30024□□(300W)
形S8JX-N30048□□(300W)

S8JX 配線/接続 14

注. 入力電圧切替端子は短絡片
  ショート:100~120 VAC
  オープン:200~240 VAC
  としてください。

形S8JX-N60005□(600W)
形S8JX-N60012□(600W)
形S8JX-N60048□(600W)

S8JX 配線/接続 15

注. 入力電圧切替端子は短絡片
  ショート:100~120VAC
  オープン:200~240VAC
  としてください。

形S8JX-N60024□(600W)

S8JX 配線/接続 16

注. 入力電圧切替端子は短絡片
  ショート:100~120 VAC
  オープン:200~240 VAC
  としてください。

【S8JX-P】

形S8JX-P050□□□□(50W)

S8JX 配線/接続 18

形S8JX-P100□□□□(100W)
形S8JX-P150□□□□(150W)

S8JX 配線/接続 19

形S8JX-P300□□□□(300W)

S8JX 配線/接続 20

形S8JX-P600□□□□(600W)

S8JX 配線/接続 21
