第5回 OPC UA対応商品と導入事例

PLC・コントローラ

世界の主要なPLC・コントローラメーカはOPC UAサーバに対応した製品を提供しています。オムロンもOPC UAサーバを搭載したPLC・コントローラを提供しています。

マシンオートメーションコントローラ NX701-1□□□/NX502-□□□□/NX102-□□□□/NJ501-1□00

PLCopen 情報モデルに対応し、OPC Foundationの認証を取得したOPC UAサーバを標準で搭載しています。これにより、コントローラの変数を選ぶだけの簡単設定で、SCADAなどの上位ITシステムと直結させることができます。

また、NX502やNX102シリーズは、データベース直結機能も搭載しています。
生産管理システムやSCADAとはOPC UAで、品質トレーサビリティで用いるSQL serverやOracle Databaseとはデータベース直結機能で、2つの役割を1台のコントローラで担うことができます。

NX502やNX102は、OPC UAやデータベース直結だけでなく、EtherNet/IPやEtherCAT, MODBUS/TCP, SLMP,さまざまなネットワークをサポートしています。センサレベルの情報を可視化するIO-Linkにも対応しています。これらの多彩な接続性とOPC UAを組み合わせることにより、製造現場の情報化、IoT化を進めることができます。

DCS

石油精製プラントや化学プラントのプロセス制御を行うDCS（Distributed Control System）もOPC UAサーバの対応が進んでいます。OPC UAサーバに対応した製品は、OPC Foundationサイトの「認証済み製品」のページで確認できます。複数の日本メーカのDCS製品も掲載されています。
OPC Foundation 認証済み製品ページ

Node-RED

OpenJS Foundationのプロジェクトで開発されている、オープンソースソフトウェア（OSS）のビジュアルプログラミングツールです。Webブラウザ上でプログラミングが行え、IoTアプリを作成したり、データを表示したりすることができます。

弊社 のコントローラ NX102と Node-REDをOPC UAを介して接続したデモが動画として公開されています。
NX102とNode-REDの接続デモ動画

OPC Foundation が提供するもの

OPC Foundationは、OPC UAの通信スタックやサンプルアプリケーションを、オープンソースとしてGitHubで公開しています。
OPC Foundation GitHubページ

OPC Foundationのコーポレート会員以外の方も利用できますが、GPL v2ライセンスですので、商用利用に際して留意が必要です。コーポレート会員にはRCLが適用されます。RCLではそのスタックを使ったアプリケーションのソースコードを開示する必要がないため、商用利用が可能です。

監視制御システムをOPC DAからOPC UAへリニューアル

工場の監視制御や稼動モニタには、従来より第1世代のOPC技術・OPC DAが数多く導入されています。そのシステムのリニューアルに際し、OPC UAが採用されはじめています。ポイントは、以下のとおりです。

・Windowsパソコンだけでなく、PLCなどの制御機器と直接接続ができ、システム構成がシンプルになること
・単純な数値やメモリデータだけではなく、構造化したデータや意味を持たせた情報をやりとりできるようになること
・セキュリティ性も高められること

OPC UAに対応したSCADAやPLC・コントローラの選択肢が広がってきていることも導入の後押しになっています。

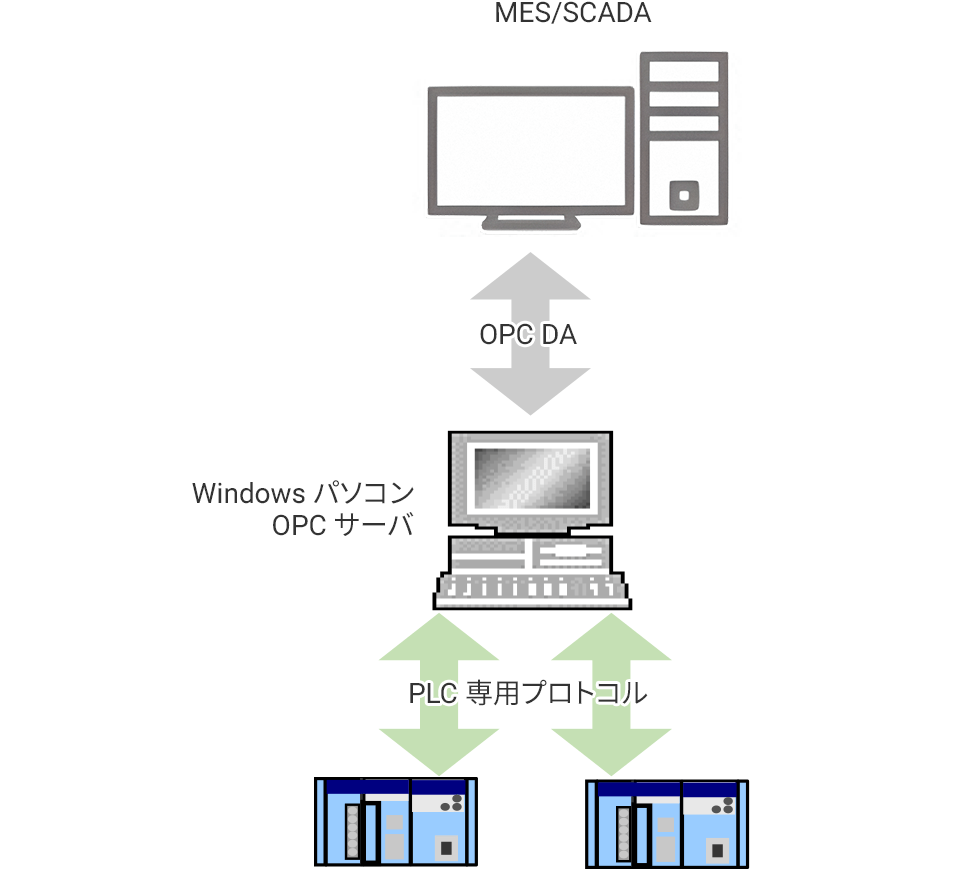

OPC DAの場合

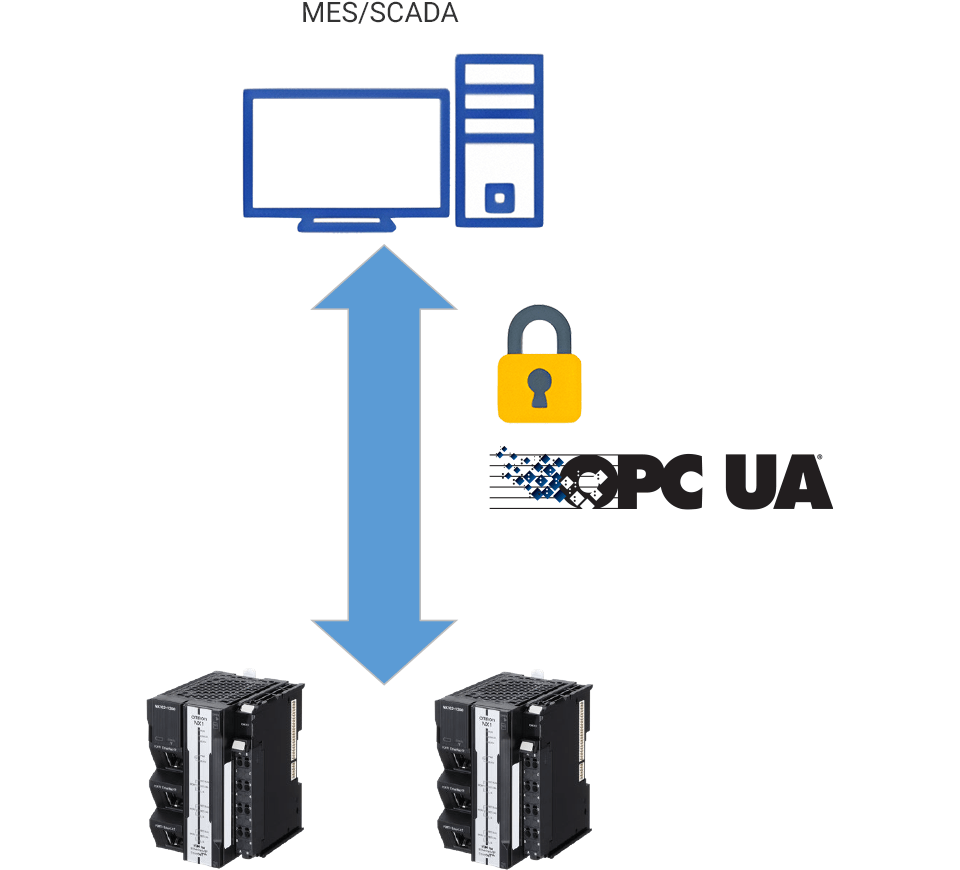

OPC UAの場合

グローバル展開をされているメーカさまで、工場の情報化基盤をOPC UAで共通化

世界各地の製造拠点毎に、導入されている情報化の仕組みが異なるという問題がありました。M&Aなどで事業拡大をされていることも問題の一因となっていました。全社で情報活用を進めて生産性を高めていくために、指標（KPI）や仕組みを標準化することが課題とされ、グローバルで標準化でき、将来性もある基盤としてOPC UAの採用を進められています。

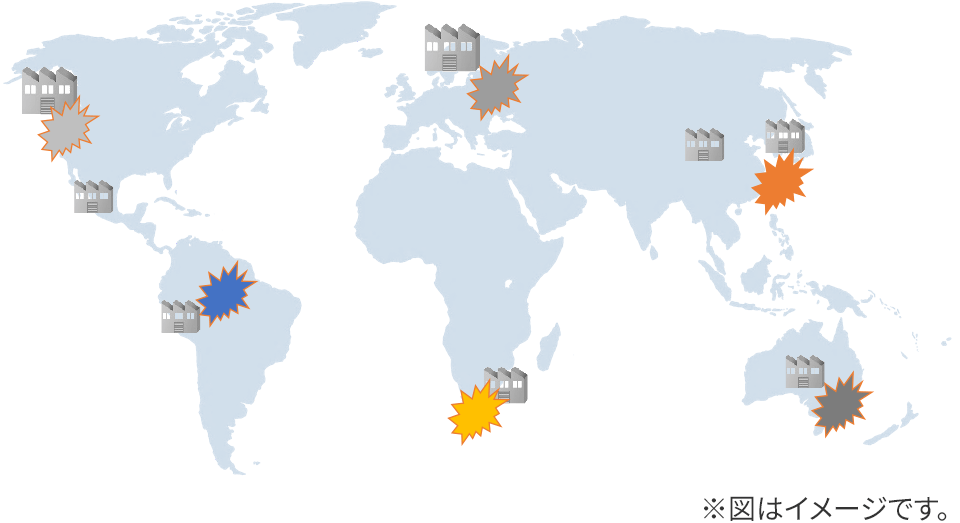

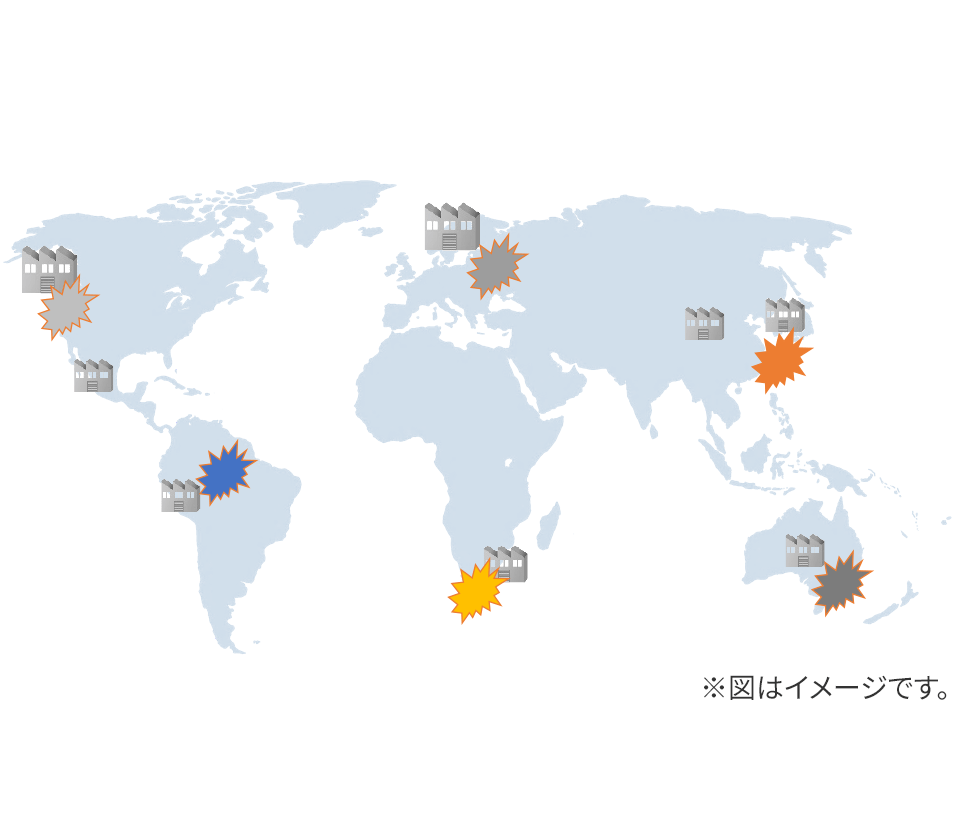

現在：製造拠点毎に仕組みが異なる

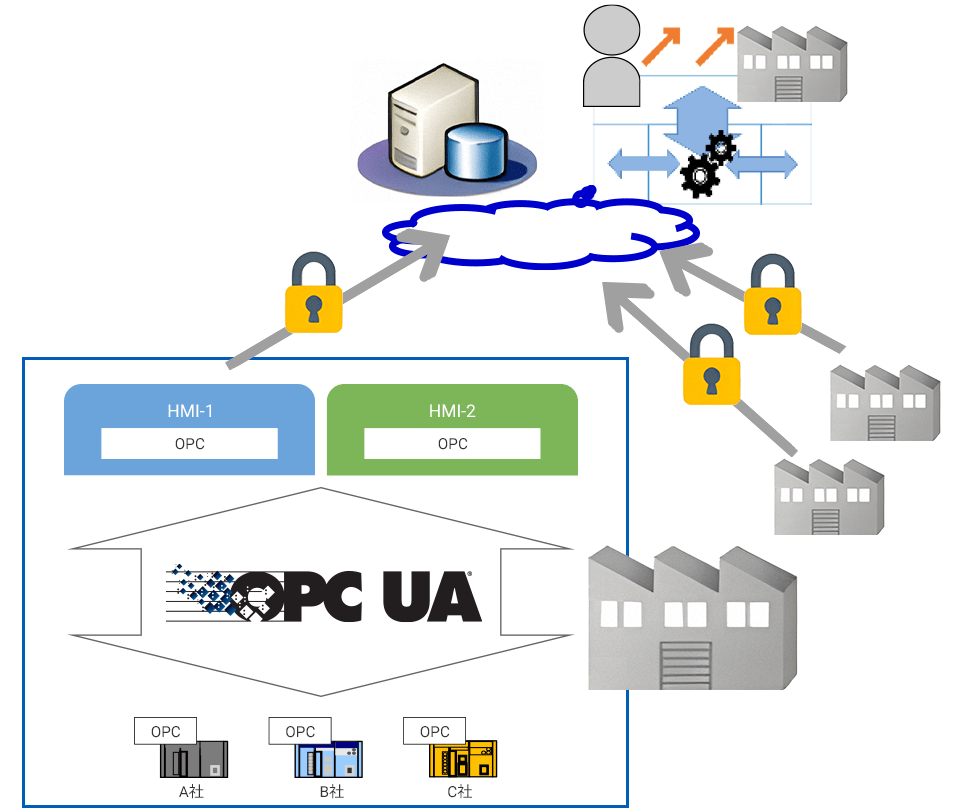

今後：仕組みや指標を標準化へ
