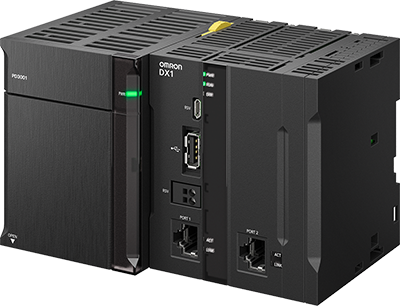

仕様

データフローコントローラ DX1の仕様です。システム構成や定格/性能をご確認いただけます。

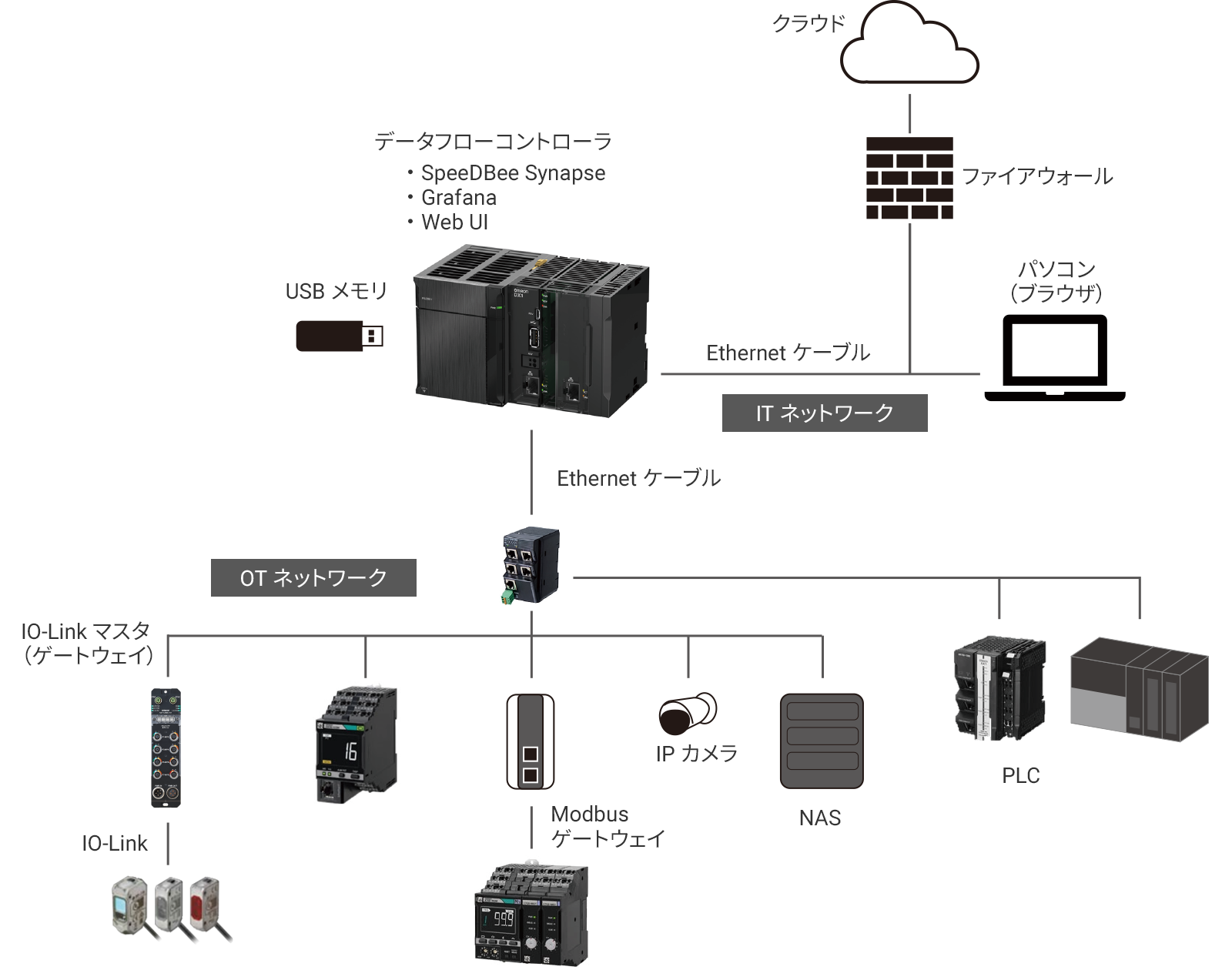

システム構成

システム構成

形式/種類

CPUユニット

商品名称	仕様		形式	標準価格（￥）
商品名称	通信機能	内蔵ソフトウェア	形式	標準価格（￥）
DXシリーズ CPUユニット	Ethernetポート×2ポート、 USBポート×1ポート	データ収集機能： SppeDBee Synapse グラフ表示ツールパッケージ：設備監視パッケージ工場監視パッケージ状態監視パッケージイベント動画ロギングパッケージ	DX100-0010	オープン価格

電源ユニット

CPUユニットは電源を内蔵していません。電源ユニットの装着が必要です。

商品名称	電流電圧	出力電流		出力容量	オプション			形式	標準価格（￥）
商品名称	電流電圧	DC5V 出力容量	DC24V 出力容量	合計消費電力	DC24V サービス電源	運転中出力	交換時期お知らせ機能	形式	標準価格（￥）
AC電源ユニット	AC100 ～240V	6.0A	1.0A	30W	なし	付き	なし	NJ-PA3001	33,000
DC電源ユニット	DC24V	6.0A	1.0A	30W	なし	付き	なし	NJ-PD3001	33,000

その他、コネクタ付きケーブルや、USBメモリ等のオプション品は、ダウンロードタブにあります「データフローコントローラ DX1 データシート」を参照してください。

定格/性能

一般仕様機能仕様

一般仕様

電源ユニットの使用環境の制約の方が大きい項目があります。
NJ-PA/PDの仕様も併せて確認してください。

項目		仕様
構造		盤内内蔵型
設置方法		D種接地（第3種接地）
使用環境	使用周囲温度	0～55°C
	使用周囲湿度	10～90%RH（結露、氷結がないこと）
	使用周囲雰囲気	腐食性ガスがないこと
	保存周囲温度	-25～+70°C（結露、氷結がないこと）
	使用標高	2,000m以下
	汚染度	汚染度2以下：IEC 61010-2-201に該当
	耐ノイズ性	IEC 61000-4-4に準拠　2kV（電源ライン）
	オーバーボルテージカテゴリ	カテゴリⅡ：IEC 61010-2-201に該当
	EMCイミュニティレベル	ゾーンB
	耐振動	IEC 60068-2-6に準拠 5～8.4Hz　振幅3.5mm、8.4～150Hz、加速度9.8m/s2 X、Y、Z各方向100分（掃引時間10分×掃引回数10回=合計100分）
	耐衝撃	IEC 60068-2-27に準拠 147m/s2　X、Y、Z各方向3回
絶縁抵抗		絶縁されている回路間20MΩ以上（DC100Vにて）
耐電圧		絶縁されている回路間AC510V、1分間、漏れ電流5mA以下
適合規格		cULus、EU：EN61131、RCM、KC

*1.最新の適合規格は、こちらを参照してください。

機能仕様

項目			仕様
ハードウェア	通信機能		Ethernetポート×2ポート、USBポート×1ポート
	ユーザインタフェース	LED	PWR、RUN、ERR
	使用可能電源		形NJ-PA3001、形NJ-PD3001
	時計機能		RTC内蔵通電中月差周囲温度55°C：月差-4.5～+4.5分周囲温度25°C：月差-3.5～+3.5分周囲温度0°C：月差-4.5～+4.5分
		内蔵キャパシタバックアップ時間	周囲温度40°C：10日
	Ethernet 通信仕様	伝送速度	Port1：1Gbps Port2：100Mbps
		物理層	1000BASE-T・100BASE-TX (IEEE 802.3)
		フレーム長	最大1514バイト
		媒体アクセス方式	CSMA/CD
		伝送距離	100mm
		伝送媒体	カテゴリ5、5e以上ツイストペアケーブル（シールドケーブルを推奨）
		通信プロトコル	TCP/IP、UDP/IP、HTTP(S)、NTP、DHCP、DNS/mDNS
	USBポート	物理層	USB2.0準拠 Aコネクタ出力電圧5V、0.5A以下
	USBポート	伝送距離	3m
	外形寸法[mm]		78.8(W) × 90(H) × 80(D)
	質量		250g以下
内蔵ソフトウェア			データ収集機能：SpeeDBee Synapse グラフ表示ツールパッケージ：設備監視パッケージ工場監視パッケージ状態監視パッケージイベント動画ロギングパッケージ

外形寸法

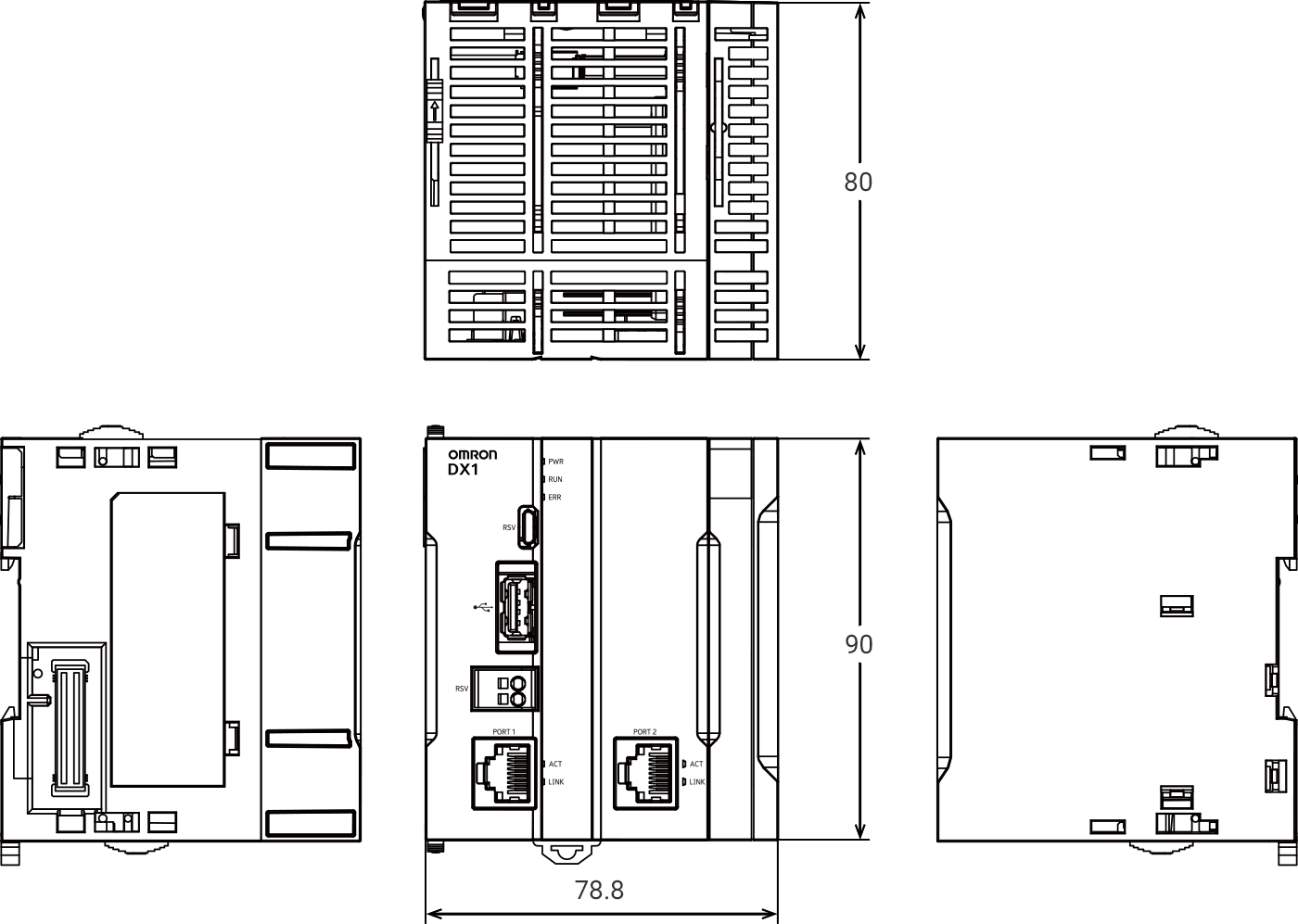

CPUユニット

CPUユニット

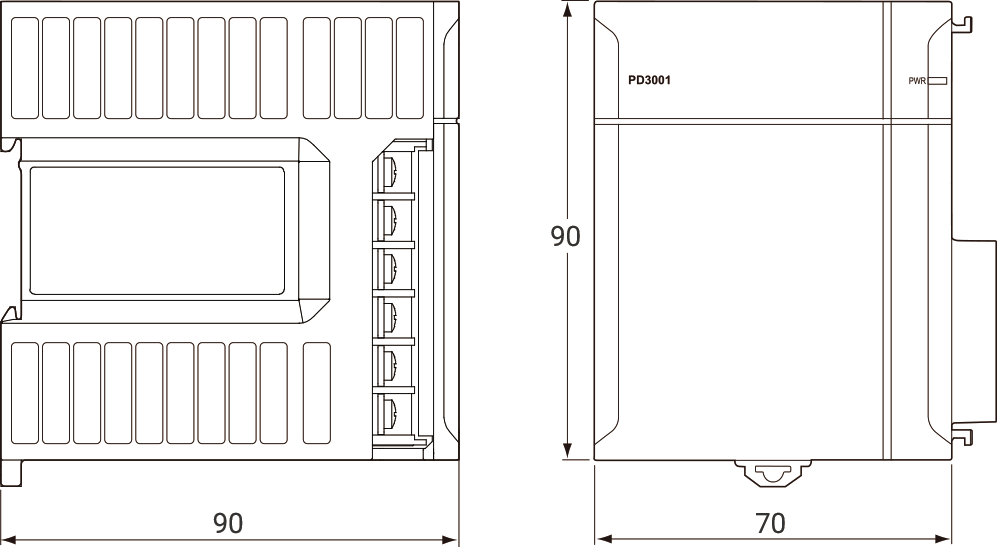

電源ユニット
