共用ソケット

角形ソケット、丸形ソケット、および保持金具、リレーソケットPYF用渡りバー

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

マイカタログに追加

角形ソケット
丸形ソケット
保持金具
P2RFZ-□（-E）用短絡バー
P2DN短絡バー用絶縁キャップ
P2RFZ-□用端子カバー
PYFZ用短絡バー
PYFZ-□用端子カバー

情報更新 : 2024/05/27

角形ソケット

形状	P2RF（表面接続）
5ピン	形P2RFZ-05 約30g	形P2RFZ-05-E ＊1 約30g
8ピン	形P2RFZ-08 約38g	形P2RFZ-08-E ＊1 約38g

形状	P2R（裏面接続）			P7TF （表面接続）
形状	はんだ端子	プリント基板用端子		P7TF （表面接続）
5ピン	形P2R-05A ＊2 約5g	形P2R-05P 約5g	形P2R-057P 約5.5g	形P7TF-05 約28g
8ピン	形P2R-08A ＊2 約5g	形P2R-08P 約5g	形P2R-087P 約5.5g	―――

注1. -Eタイプはフィンガープロテクト構造です。丸形端子はご使用になれません。Y形端子などをご使用ください。
　 2. リレーを取り外しする場合は、ソケットのレバーを引きながらレバーと反対のリレーケース部分に指を添え、揺らしながら引き抜いてください。
＊1 本製品のねじ締めには、1号ドライバをご使用ください。
＊2 耐フラックス構造ではありません。手はんだ付け推奨品です。

最小納入単位数でのご発注のお願い

下記形式をご注文の際は、最小発注単位でご注文ください。

形状	P2RF		P2R		P7TF	最小発注単位（個）
5ピン	形P2RFZ-05	形P2RFZ-05-E	形P2R-05A	形P2R-05P	形P7TF-05	10
8ピン	形P2RFZ-08	形P2RFZ-08-E	形P2R-08A	形P2R-08P	――	10

形状	PYF（表面接続）		PY（裏面接続）
形状	PYF（表面接続）		はんだづけ端子		ラッピング端子		プリント基板用端子
8ピン	形PYFZ-08 約32g	形PYFZ-08-E ＊1 約32g	形PY08 約8g	形PY08-Y1 形PY08-Y3	形PY08QN 約12g 形PY08QN2	形PY08QN-Y1 形PY08QN2-Y1	形PY08-02 ＊2 約7.2g
8ピン	形PYF08M 約26g		形PY08 約8g	形PY08-Y1 形PY08-Y3	形PY08QN 約12g 形PY08QN2	形PY08QN-Y1 形PY08QN2-Y1	形PY08-02 ＊2 約7.2g
11ピン	形PYF11A 約43g		形PY11 約9g	形PY11-Y1	形PY11QN 形PY11QN2	形PY11QN-Y1 形PY11QN2-Y1	形PY11-02 ＊2
14ピン	形PYFZ-14 約50g	形PYFZ-14-E ＊1 約50g	形PY14 約10g	形PY14-Y1 形PY14-Y3	形PY14QN 約14g 形PY14QN2	形PY14QN-Y1 形PY14QN2-Y1 形PY14QN-Y3 形PY14QN2-Y3	形PY14-02 ＊2

注. -Eタイプはフィンガープロテクト構造です。丸形端子はご使用になれません。Y形端子などをご使用ください。
＊1. 本製品のねじ締めには、1号ドライバをご使用ください。
＊2. 耐フラックス構造ではありません。手はんだ付け推奨品です。

形状	PTF（表面接続）		PT（裏面接続）
形状	PTF（表面接続）		はんだづけ端子	ラッピング端子	プリント基板用端子
8ピン	形PTF08A 約47g	形PTFZ-08-E ＊1 約46g	形PT08 約11g	形PT08QN 約10.4g	形PT08-0 ＊2 約8g
11ピン	形PTF11A 約61g		形PT11 約13g	形PT11QN	形PT11-0 ＊2 約12.2g
14ピン	形PTF14A 約77g	形PTFZ-14-E ＊1 約74g	形PT14 約17g	形PT14QN 約20g	形PT14-0 ＊2 約16.2g

最小納入単位数でのご発注のお願い

下記形式をご注文の際は、最小発注単位でご注文ください。

形状	PYF	PY	PTF	PT	最小発注単位（個）
8ピン	形PYFZ-08 形PYFZ-08-E 形PYF08M	形PY08	形PTF08A 形PTFZ-08-E	形PT08	10
11ピン	形PYF11A	形PY11	形PTF11A	形PT11
14ピン	形PYFZ-14 形PYFZ-14-E	形PY14	形PTF14A 形PTFZ-14-E	形PT14

形状	P7LF（表面接続）
6ピン	形P7LF-06 約60g

丸形ソケット

形状	PF（表面接続）	P2CF（表面接続）	PFA（表面接続）	P3G（裏面接続）	PL（裏面接続）
形状	PF（表面接続）	P2CF（表面接続）	PFA（表面接続）	P3G（裏面接続）	はんだづけ端子	ラッピング端子	プリント基板用端子
8ピン	形PF083A 約34g	形P2CF-08 約55g	形8PFA 約57g	形P3G-08 約40g 注. 端子カバー（形　　Y92A-48G）と合わ　　せて使用することに　　より、フィンガープ　　ロテクトが可能です。	形PL08 約14g	形PL08-Q 約15g	形PLE08-0 約10.6g
	形PF083A-E ＊	形P2CF-08-E	形8PFA1 約66g
	形PF085A 約40g	形P2CF-08-E	形8PFA1 約66g
11ピン	形PF113A 約47g	形P2CF-11 約70g	形11PFA 約74g	形P3GA-11 約47g 注. 端子カバー（形　　Y92A-48G）と合わ　　せて使用することに　　より、フィンガープ　　ロテクトが可能です。	形PL11 約15g	形PL11-Q 約18.5g	形PLE11-0 約10.8g
11ピン	形PF113A-E ＊	形P2CF-11-E	形11PFA 約74g		形PL11 約15g	形PL11-Q 約18.5g	形PLE11-0 約10.8g
14ピン	――	――	形14PFA 約104g	――	形PL15 約28g	――	――
20ピン	――	――	――	――	形PL20 約17g	――	――

注. -Eタイプはフィンガープロテクト構造です。丸形端子はご使用になれません。Y形端子などをご使用ください。
＊本製品のねじ締めには、1号ドライバをご使用ください。

最小納入単位数でのご発注のお願い

下記形式をご注文の際は、最小発注単位でご注文ください。
表に記載がないk形式の最小発注単位は1個です。

形状	PF	PFA	PL
8ピン	形PF083A	形8PFA、形8PFA1	形PL08
11ピン	形PF113A	形11PFA	形PL11
14ピン	――	形14PFA	形PL15
最小発注単位（個）	20	20	10

端子カバー

形式	形Y92A-48G
形状

保持金具

（単位：mm）

角形ソケット用

形PKC 1セット（2本）	形PTC-1	形PYC-A1 1セット（2本）約0.54g	形PYC-E1 1セット（2本）	形PYC-P 約1.4g	形PYC-P2 約1.2g
形PYC-S 約1.8g	形PYC-1 約6g	形PYC 約0.2ｇ	形Y92H-1 1セット（2本）	形Y92H-3 1セット（2本）	形Y92H-4

丸形ソケット用

形PFC-A1 1セット（2本）約2.2g	形PFC-A6 1セット（2本）約2.4g	形PFC-A7 1セット（2本）約3.0g	形PLC 1セット（2本）約2.4g	形PLC-1 1セット（2本）約2.6g	形PLC-7 1セット（2本）約3.0g
形PLC-8 1セット（2本）約6.4g	形PLC-10 1セット（2本）約2.0g	形PLC-12 1セット（2本）約5.4g	―――

最小納入単位数でのご発注のお願い

下記形式をご注文の際は、最小発注単位でご注文ください。

分類	形式	最小発注単位
角形ソケット用	PYC-A1	100セット（200本）
	PYC-P	100個
	PYC-S	10個
	PYC-1	10個
丸形ソケット用	PFC-A1	20セット（40本）
	PFC-A6	20セット（40本）
	PFC-A7	20セット（40本）
	PLC	20セット（40本）

保持金具適用機種

角形ソケット用

ソケット	形PYF（Z）シリーズ	形PTF（Z）シリーズ	形PYF08M	形PY□（QN）	形PT□（QN）	形PY□-02	形PT□-0
適用機種	形PYF（Z）シリーズ	形PTF（Z）シリーズ	形PYF08M	形PY□（QN）	形PT□（QN）	形PY□-02	形PT□-0
形MY□、形MY□N 形MY□-D 形MY2□-CR 形MY4□-CR 形MY4Z□-CR 形MY□-TU 形MY2K 形MY□N-D2 形MYQ□ 形G3F（D）シリーズ形G3FM	形PYC-A1	――	形PYC 形PYC-P	形PYC-P	――	形PYC-P	――
形LY□、形LY□N 形LY□-TU 形G3H（D）シリーズ形G9H	――	形PYC-A1	――	――	形PYC-P	――	形PYC-P
形MY□I ＊	形PYC-A1	――	――	形PYC-P2	――	形PYC-P2	――
形LY□I	――	形PYC-A1	――	――	形PYC-P2	――	形PYC-P2
形MY4H	形PYC-A1	――	――	形PYC-P	――	形PYC-P	――
形MY2Z□-CR 形MY3□-CR	形Y92H-3	――	――	形PYC-1	――	形PYC-1	――
形LY□-CR	――	形Y92H-3	――	――	形PYC-1	――	――
形G7K	――	形PKC	――	――	――	――	――
形H3Y	形Y92H-3	――	形Y92H-4		――	形Y92H-4	――

注. ソケットの形式□内には、08、11、14が入ります。
＊形MY2Iは、保持金具を使用する場合、形PYFZ-08は使用できません。
　形PYFZ-14を使用してください。

丸形ソケット用

ソケット	形PF083A 形PF113A	形PL08（-Q）形PL11（-Q）	形PLE08-0 形PLE11-0	形P2CF-11
適用機種	形PF083A 形PF113A	形PL08（-Q）形PL11（-Q）	形PLE08-0 形PLE11-0	形P2CF-11
形61F-03B、-04B	形PFC-A1	形PLC	形PLC-10	――
形61F-LS、形61F-AO、形61F-WL	形PFC-N8	形PHC-5
形MK2Pシリーズ形MK2KP 形MK3P□（-US）	形PFC-A1	形PLC
形MK3ZP 形MK3LP	形PFC-A1	形PLC-1
形MYA-NA1、-NB1 形MYA-LA1、-LB1 形MYA-NA2、-NB2 形MYA-LA2、-LB2	形PFC-A6	形PLC-7	――	――
形MYA-LA12、-LB12	形PFC-A7	形PLC-8	――	――
形APR-S	形PFC-A6	形PLC-7	――	――
形APR-S380/-S440	――	――	――	形Y92H-1
形LG2	形PFC-A7	形PLC-8	――	――
形K6EL	――	形Y92H-1	――	――

注1. 形8PFA（1）、形11PFA、形14PFAはフック保持方式です。
　2. 形PL15、形PL20、形PF202および上表の適用機種に掲載されていない機種はパネル加工取りつけです。
　3. 形PF085Aの保持金具は形H3M、形H2Aに付属しています。形H2Cはオプション（別売り）となります。

P2RFZ-□（-E）用短絡バー

適合ソケット形式	ピッチ	極数	被覆色	短絡バー形式	最大通電電流	最小発注単位（セット）
P2RFZ-05 P2RFZ-08	8.5mm	20	青（S）	P2DN-8.5-100S	20A	1＊（短絡バー10本　絶縁キャップ20個/セット）
P2RFZ-05 P2RFZ-08	19.4mm	10	青（S）	P2DN-19.4-100S	20A	1＊（短絡バー10本　絶縁キャップ20個/セット）
P2RFZ-05-E P2RFZ-08-E	6.8mm	20	青（S）	P2DN-6.8-100S	20A	1＊（短絡バー10本　絶縁キャップ20個/セット）
P2RFZ-05-E P2RFZ-08-E	15.7mm	10	青（S）	P2DN-15.7-100S	20A	1＊（短絡バー10本　絶縁キャップ20個/セット）

注1. 適合ソケット形式、形状、外形寸法をご確認の上選定ください。
　2. 同一ソケットまたは隣接ソケットの渡り配線にお使いください。
　3. 短絡バーは下段でご使用ください。
　　もし短絡バーを上段でご使用される際は上向き（下図参照）で配線ください。
　　ソケットと干渉するため短絡バーが正しく配線されず、接触不良となる恐れがあります。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 形式/種類 29

＊1セット（注文単位）には10本の短絡バーと20個の絶縁キャップが同梱されています。

P2DN短絡バー用絶縁キャップ

短絡バー形式	形状	外形寸法（mm）	形式	最小発注単位（セット）
P2DN-8.5-100S P2DN-19.4-100S P2DN-6.8-100S P2DN-15.7-100S			P2DN-CP100	1＊（100個/セット）

注. 短絡バーをカットして使用する場合の絶縁としてご使用ください。
＊1セット（注文単位）には100個の絶縁キャップが入っています。

P2RFZ-□用端子カバー

適用機種	形状	形式	最小発注単位
P2RFZ-05 P2RFZ-08		P2CZ-C	10＊

注1. ご選定の際は、ソケット形P2RFZ-05および形P2RFZ-08との組み合わせでご選定ください。
　2. 上段（下図参照）に短絡バー（オプション）を付けた場合は、端子カバーと干渉するため使用できません。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 形式/種類 34

＊ご注文の際は、最小発注単位10セットの倍数にてご注文ください。

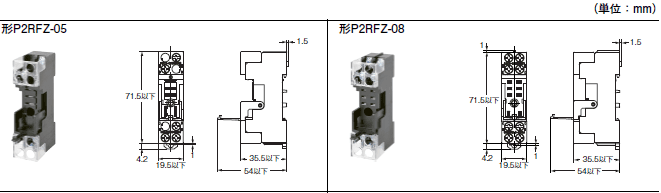

端子カバー取り付け時の外形寸法

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 形式/種類 36

PYFZ用短絡バー

同一ソケット内の渡り

ピッチ	適用機種	形状	形式＊1	備考＊2	仕様
7 mm	PYFZ-14		PYD-020B□（2P）	50本/袋	最大通電電流：20A（ただし、70℃時は18A）使用周囲温度：-40～+70℃（ただし、氷結および結露しないこと）使用周囲湿度：45～85%RH（ただし、氷結および結露しないこと）導電部材質：黄銅導電部表面処理：ニッケルメッキ包装単位：50本/袋
7 mm	PYFZ-14		PYD-030B□（3P）	50本/袋

＊1 形式中の□内には被覆色の指定記号が入ります。B（黒）、Y（黄）
＊2 ご注文の際は、袋数をご指定ください。

隣接ソケット間の渡り

ピッチ	適用機種	形式＊1	備考＊2	仕様
22 mm	PYFZ-08	PYD-025B□（2P）	10本/袋	最大通電電流：20A（ただし、70℃時は18A）使用周囲温度：-40～+70℃（ただし、氷結および結露しないこと）使用周囲湿度：45～85%RH（ただし、氷結および結露しないこと）導電部材質：黄銅導電部表面処理：ニッケルメッキ包装単位：10本/袋
22 mm	PYFZ-08	PYD-085B□（8P）	10本/袋
29 mm	PYFZ-14	PYD-026B□（2P）	10本/袋	最大通電電流：20A（ただし、70℃時は18A）使用周囲温度：-40～+70℃（ただし、氷結および結露しないこと）使用周囲湿度：45～85%RH（ただし、氷結および結露しないこと）導電部材質：黄銅導電部表面処理：ニッケルメッキ包装単位：10本/袋
29 mm	PYFZ-14	PYD-086B□（8P）	10本/袋

＊1 形式中の□内には被覆色の指定記号が入ります。B（黒）、S（青）、R（赤）
＊2 ご注文の際は、袋数をご指定ください。

PYFZ-□用端子カバー

適用機種	形状	形式	備考＊	最小発注単位（セット）
PYFZ-08		PYCZ-C08	2個/セット	10
PYFZ-14		PYCZ-C14	1個/セット	10

注. ご選定の際は、ソケット形PYFZ-08および形PYFZ-14との組み合わせでご選定ください。
＊ご注文の際は、最小発注単位10セットの倍数にてご注文ください。

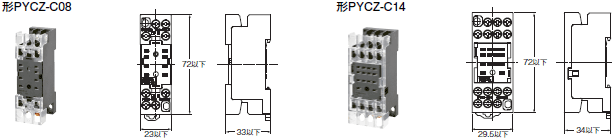

端子カバー取りつけ時の外形寸法

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 形式/種類 44
