(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

センサ部

形E2C-CR8A/-CR8B

E2C, E2C-H 外形寸法 4

形E2C-X1A

E2C, E2C-H 外形寸法 5

形E2C-C1A

E2C, E2C-H 外形寸法 6

形E2C-X1R5A
形E2C-X1R5AH*

E2C, E2C-H 外形寸法 7

形E2C-X2A
形E2C-X2AH*

E2C, E2C-H 外形寸法 8

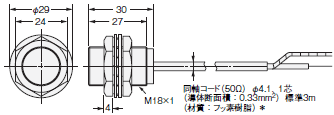

形E2C-X5A
形E2C-X5AH*

E2C, E2C-H 外形寸法 9

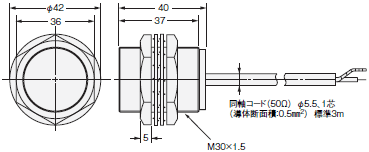

形E2C-X10A

E2C, E2C-H 外形寸法 10

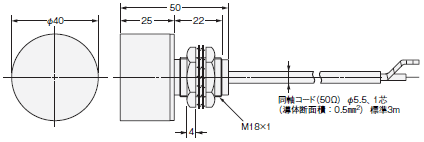

形E2C-C20MA

E2C, E2C-H 外形寸法 11

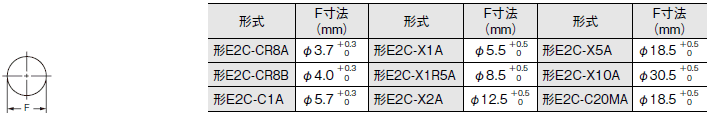

取りつけ穴加工寸法

E2C, E2C-H 外形寸法 12

アンプユニット部

形E2C-GE4A
形E2C-GF4A

E2C, E2C-H 外形寸法 14

形E2C-AK4A(11P)
形E2C-AM4A(8P)

E2C, E2C-H 外形寸法 15

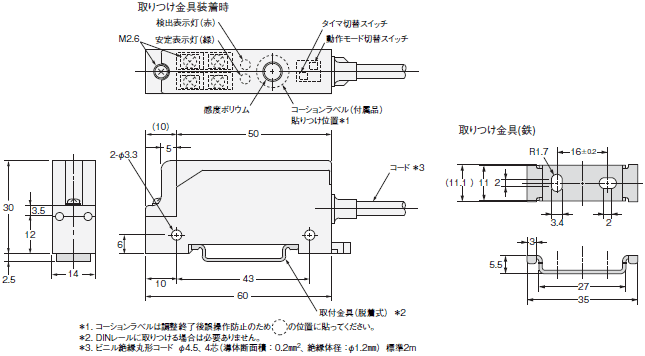

形E2C-JC4A

E2C, E2C-H 外形寸法 16

形E2C-JC4AP

E2C, E2C-H 外形寸法 17

形E2C-JC4□H

E2C, E2C-H 外形寸法 18

アクセサリ(別売)

取りつけ金具

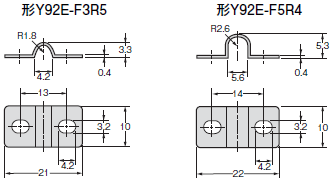

取りつけ具(円柱ねじなしタイプ取付用)
形Y92E-F3R5(φ3.5用)
形Y92E-F5R4(φ5.4用)

E2C, E2C-H 外形寸法 21

表面接続ソケット

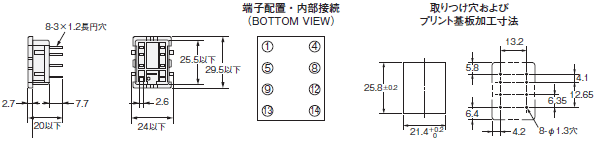

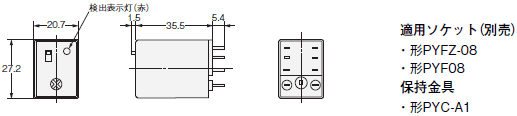

形PYF08A

E2C, E2C-H 外形寸法 23

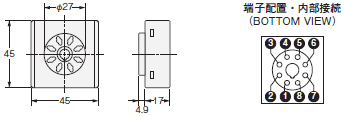

形P2CF-08

E2C, E2C-H 外形寸法 24

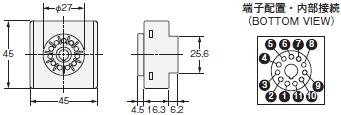

形P2CF-11

E2C, E2C-H 外形寸法 25

裏面接続ソケット

形P3G-08

E2C, E2C-H 外形寸法 27

形P3GA-11

E2C, E2C-H 外形寸法 28

形PY08

E2C, E2C-H 外形寸法 29

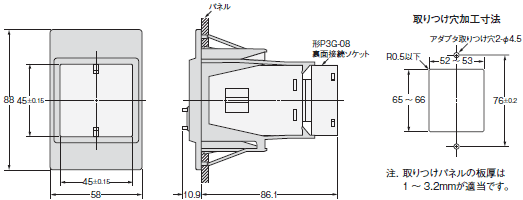

埋込み取りつけ用アダプタ(アンプユニット形E2C-AK4A/形E2C-AM4A用)

形Y92F-30

E2C, E2C-H 外形寸法 31

形Y92F-70

E2C, E2C-H 外形寸法 32

形Y92F-71

E2C, E2C-H 外形寸法 33
