(単位:mm)

本体

M2取りつけタイプ

透過形(サイドビュー形)
形E3T-ST1□(F)(投光器)
形E3T-ST2□(F)(投光器)
形E3T-ST3□(F)(投光器)

E3T 外形寸法 3

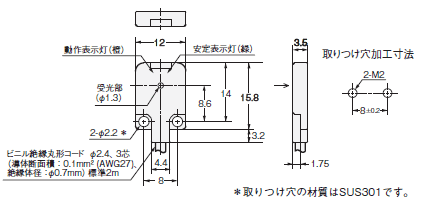

形E3T-ST1□(F)(受光器)
形E3T-ST2□(F)(受光器)
形E3T-ST3□(F)(受光器)

E3T 外形寸法 4

透過形(フラット形)
形E3T-FT1□(F)(投光器)
形E3T-FT2□(F)(投光器)

E3T 外形寸法 5

形E3T-FT1□(F)(受光器)
形E3T-FT2□(F)(受光器)

E3T 外形寸法 6

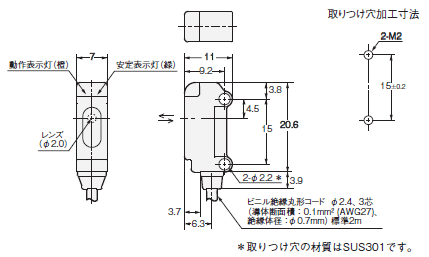

回帰反射形(サイドビュー形)
形E3T-SR4□

E3T 外形寸法 7

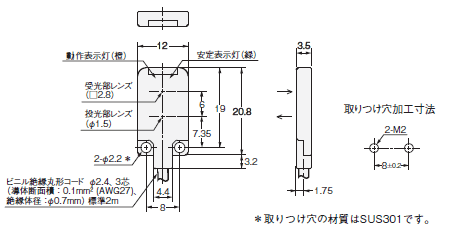

拡散反射形(フラット形)
形E3T-FD1□

E3T 外形寸法 8

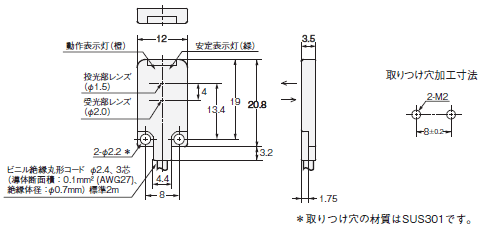

限定反射形(サイドビュー形)
形E3T-SL1□
形E3T-SL2□

E3T 外形寸法 9

BGS形(フラット形)
形E3T-FL1□
形E3T-FL2□

E3T 外形寸法 10

M3取りつけタイプ

透過形(サイドビュー形)

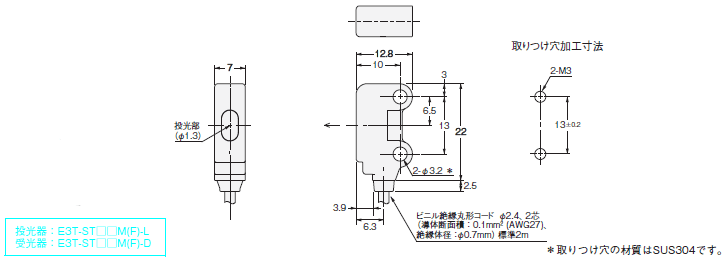

形E3T-ST1□M(F)(投光器)
形E3T-ST2□M(F)(投光器)

E3T 外形寸法 12

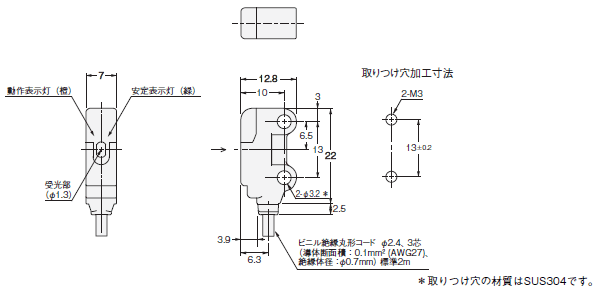

形E3T-ST1□M(F)(受光器)
形E3T-ST2□M(F)(受光器)

E3T 外形寸法 13

拡散反射形(フラット形)
形E3T-FD1□M

E3T 外形寸法 14

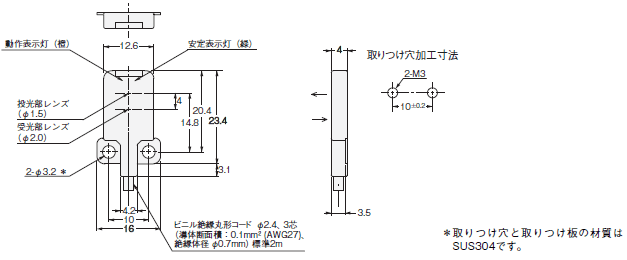

限定反射形(サイドビュー形)
形E3T-SL1□M
形E3T-SL2□M

E3T 外形寸法 15

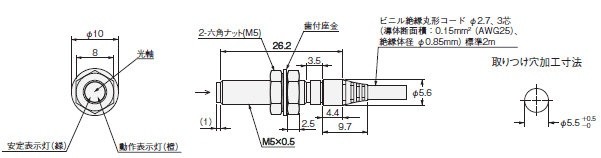

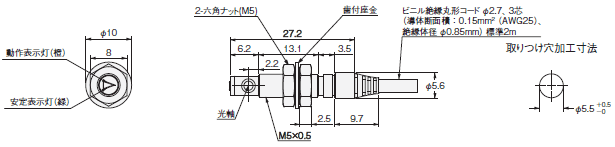

小型円柱タイプ

透過形(トップビュー形)

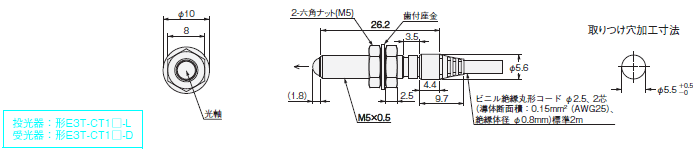

形E3T-CT1□(投光器)

E3T 外形寸法 17

形E3T-CT1□(受光器)

E3T 外形寸法 18

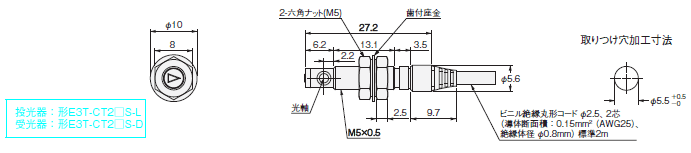

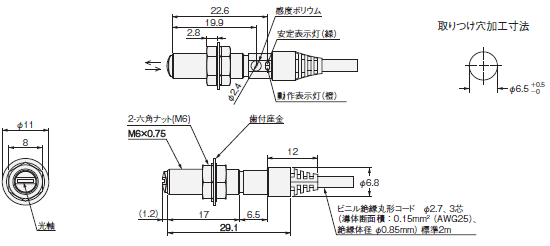

透過形(サイドビュー形)
形E3T-CT2□S(投光器)

E3T 外形寸法 19

形E3T-CT2□S(受光器)

E3T 外形寸法 20

拡散反射形(トップビュー形)
形E3T-CD1□

E3T 外形寸法 21

付属品

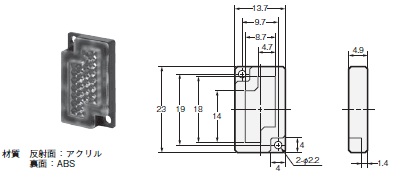

反射板<形E3T-SR4□に付属>
形E39-R4

E3T 外形寸法 23

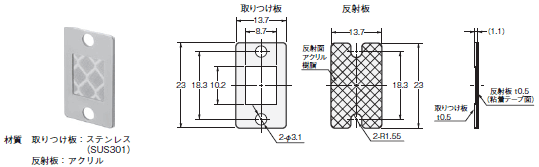

反射板<形E3T-SR4□-Sに付属>
形E39-R37-CA

E3T 外形寸法 24

注. 反射板、取りつけ板各1枚が1セットになっています。

アクセサリ(別売)

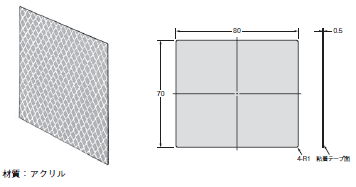

テープ形反射板
形E39-RS1-CA

E3T 外形寸法 27

形E39-RS2-CA

E3T 外形寸法 28

形E39-RS3-CA

E3T 外形寸法 29

スリット(透過形 形E3T-ST□□(F)用)
形E39-S63

E3T 外形寸法 30

注. 切り欠きの方向を投光器・受光器とも、合わせて取りつけてください。

スリット(透過形 形E3T-FT□□(F)用)
形E39-S64

E3T 外形寸法 32

φ0.5スリット(透過形 形E3T-ST□□M(F)用)
形E39-S76A

E3T 外形寸法 33

φ1スリット(透過形 形E3T-ST□□M(F)用)
形E39-S76B

E3T 外形寸法 34

感度調整ユニット(透過形 形E3T-ST1□/ST3□用)
形E39-E10

E3T 外形寸法 35

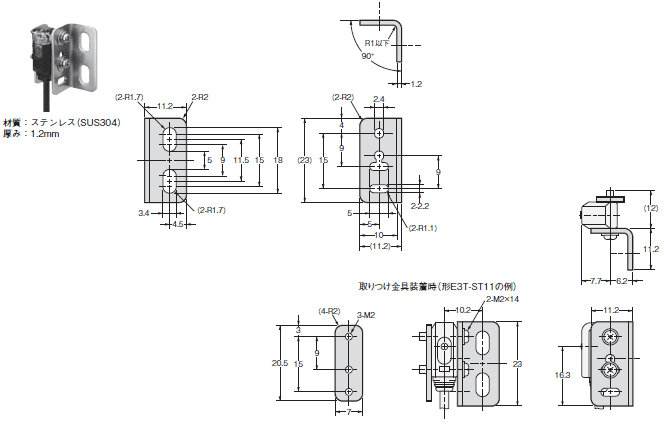

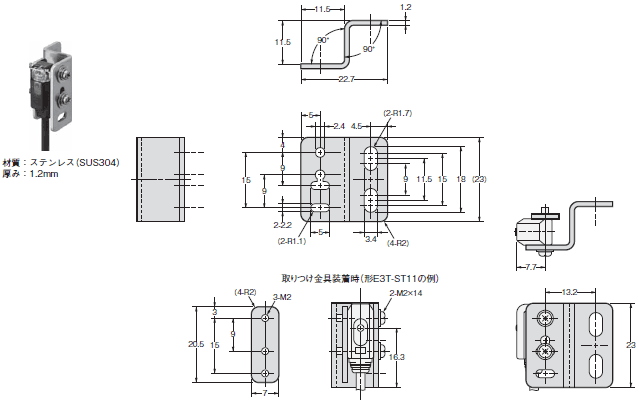

取りつけ金具(M2取りつけサイドビュー形用)
形E39-L116

E3T 外形寸法 36

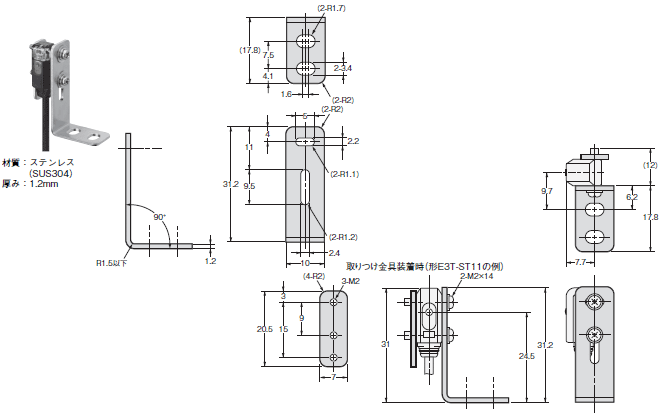

取りつけ金具(M2取りつけサイドビュー形用)
形E39-L117

E3T 外形寸法 37

取りつけ金具(M2取りつけサイドビュー形用)
形E39-L118

E3T 外形寸法 38

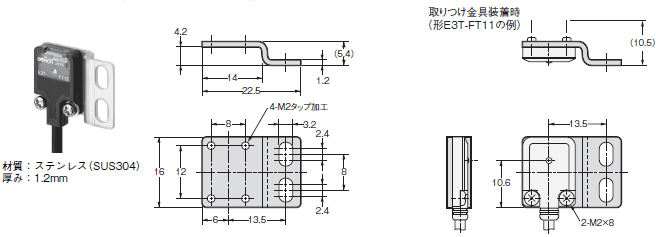

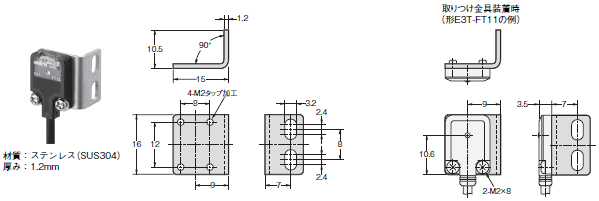

取りつけ金具(M2取りつけフラット形用)
形E39-L119

E3T 外形寸法 39

取りつけ金具(M2取りつけフラット形用)
形E39-L120

E3T 外形寸法 40

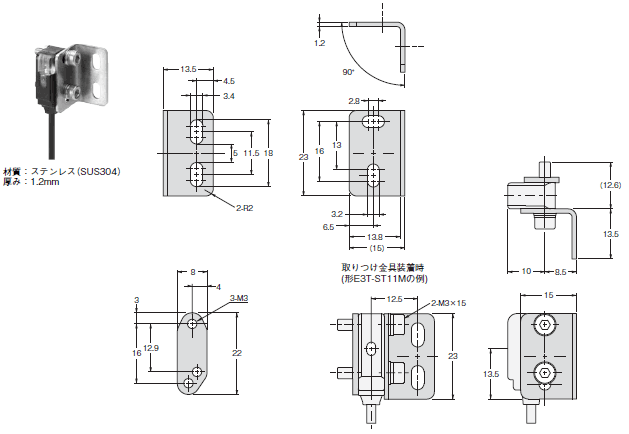

取りつけ金具(M3取りつけサイドビュー形用)
形E39-L166

E3T 外形寸法 41

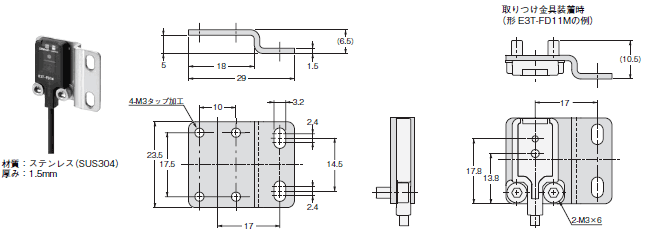

取りつけ金具(M3取りつけフラット形用)
形E39-L167

E3T 外形寸法 42

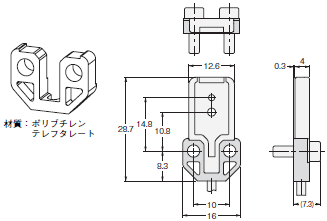

取りつけ用スぺーサ(M3取りつけフラット形用)
形E39-L168

E3T 外形寸法 43

注. 背面からの取りつけ時に使用します。
