2019/03 受注終了

E3X-DA-N

デジタルファイバセンサ

E3X-DA-N

「使い易さ」と「高性能」を極限まで追求した真の究極ファイバアンプ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級 IT16

アンプユニット

コード引き出しタイプ
形E3X-DA11-N 形E3X-DAG11-N
形E3X-DA21-N 形E3X-DAH11-N
形E3X-DAB11-N 形E3X-DAB41-N
形E3X-DA41-N 形E3X-DAG41-N
形E3X-DA51-N 形E3X-DAH41-N
形E3X-DA11D

E3X-DA-N 外形寸法 3

注. 取りつけ金具(形E39-L143)を使用した場合、アンプユニットの密着取りつけができません。

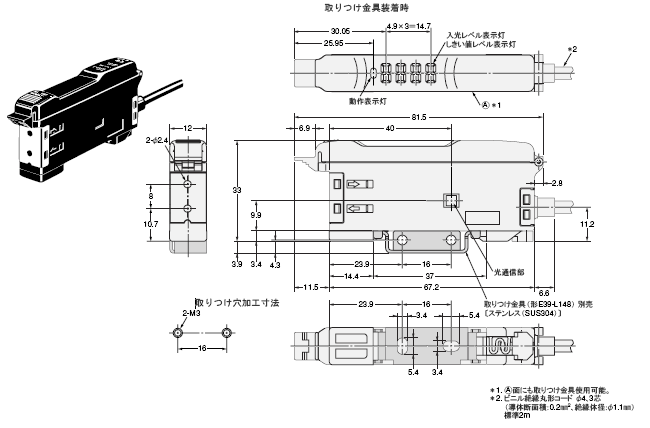

コード引き出しタイプ(耐水タイプ)
形E3X-DA11V
形E3X-DA41V

E3X-DA-N 外形寸法 4

コード引き出しタイプ(ツイン出力タイプ)
形E3X-DA11TW
形E3X-DA41TW

E3X-DA-N 外形寸法 5

注. 取りつけ金具(形E39-L143)を使用した場合、アンプユニットの密着取りつけができません。

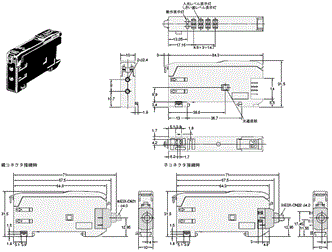

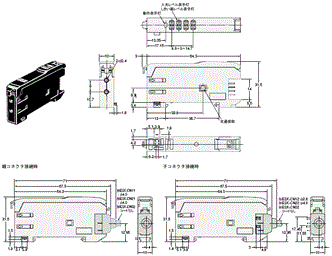

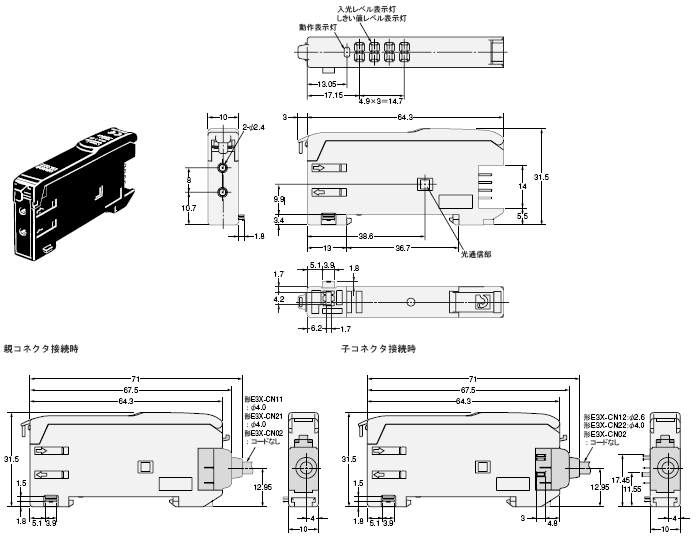

コネクタタイプ
形E3X-DA6 形E3X-DAG6
形E3X-DA7 形E3X-DAH6
形E3X-DA8 形E3X-DAB8
形E3X-DA9 形E3X-DAG8
形E3X-DAB6 形E3X-DAH8
形E3X-DA6D 形E3X-DA6-P

E3X-DA-N 外形寸法 6

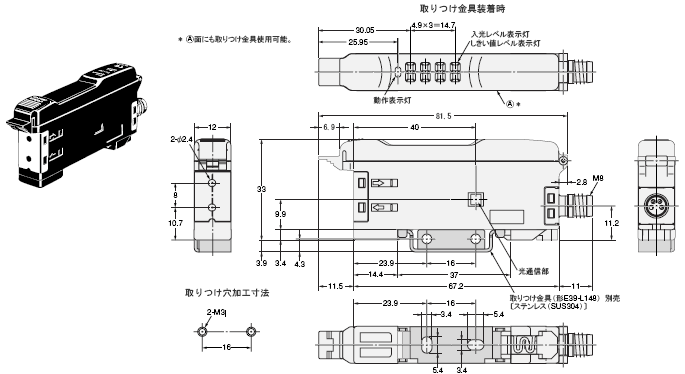

コネクタタイプ(耐水タイプ)
形E3X-DA14V
形E3X-DA44V

E3X-DA-N 外形寸法 7

コネクタタイプ(ツイン出力タイプ)
形E3X-DA6TW
形E3X-DA8TW

E3X-DA-N 外形寸法 8

省配線コネクタ

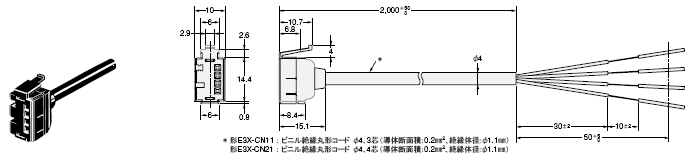

親コネクタ
形E3X-CN11
形E3X-CN21

E3X-DA-N 外形寸法 10

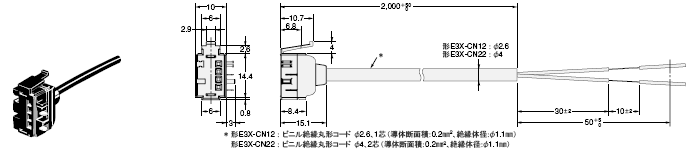

子コネクタ
形E3X-CN12
形E3X-CN22

E3X-DA-N 外形寸法 11

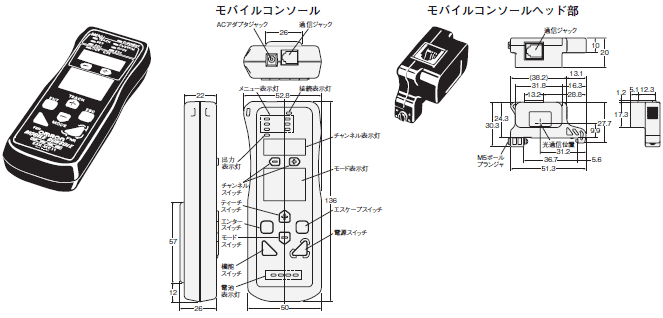

モバイルコンソール

形E3X-MC11

E3X-DA-N 外形寸法 13

アクセサリ(別売)

取りつけ金具
エンドプレート
