R88D-1SN□-ECT-51

ACサーボシステム 1Sシリーズ SS1/SLS安全機能搭載タイプ

R88D-1SN□-ECT-51

SS1、SLS機能搭載でより効率的な生産が可能に

※ Web特別価格提供品

Motion Navi

段取り替え時でも駆動部を低速運転させながら作業(安全機能SLS:Safely-Limited Speedの使用例)

(単位:mm)

ACサーボドライバ 1Sシリーズ EtherCAT®通信内蔵タイプ SS1/SLS安全機能搭載

単相AC100V用 形R88D-1SN01L-ECT-51(100W)
単相および三相AC200V用 形R88D-1SN01H-ECT-51/-1SN02H-ECT-51(100~200W)

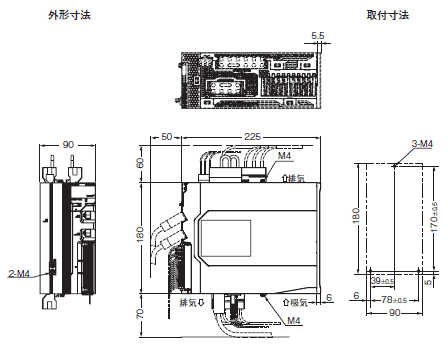

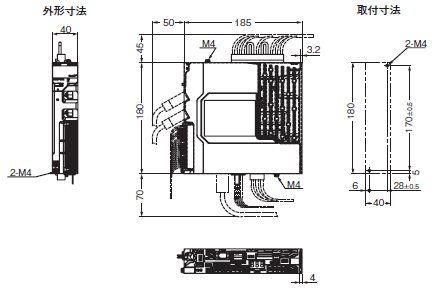

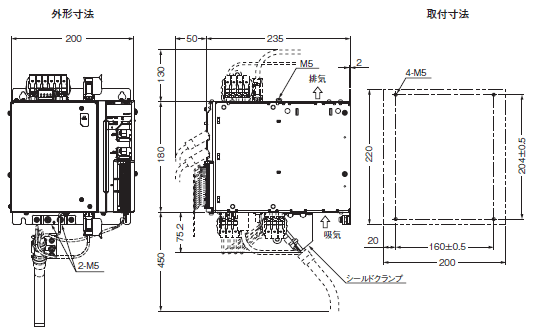

R88D-1SN□-ECT-51 外形寸法 2

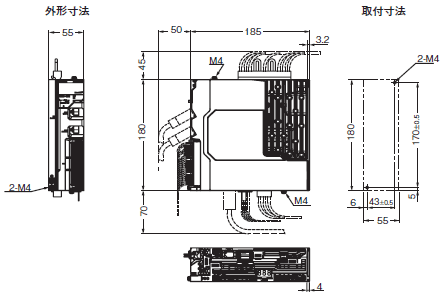

単相AC100V用 形R88D-1SN02L-ECT-51(200W)
単相および三相AC200V用 形R88D-1SN04H-ECT-51(400W)

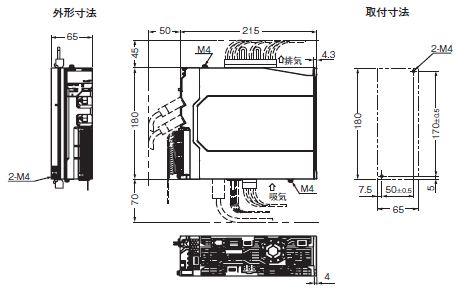

R88D-1SN□-ECT-51 外形寸法 3

単相AC100V用 形R88D-1SN04L-ECT-51(400W)
単相および三相AC200V用 形R88D-1SN08H-ECT-51(750W)
三相AC200V用 形R88D-1SN10H-ECT-51(1kW)

R88D-1SN□-ECT-51 外形寸法 4

単相および三相AC200V用 形R88D-1SN15H-ECT-51(1.5kW)
三相AC200V用 形R88D-1SN20H-ECT-51/-1SN30H-ECT-51(2~3kW)
三相AC400V用 形R88D-1SN06F-ECT-51/-1SN10F-ECT-51/-1SN15F-ECT-51/-1SN20F-ECT-51/-1SN30F-ECT-51(600W~3kW)

R88D-1SN□-ECT-51 外形寸法 5

三相AC200V用 形R88D-1SN55H-ECT-51/-1SN75H-ECT-51(5.5~7.5kW)
三相AC400V用 形R88D-1SN55F-ECT-51/-1SN75F-ECT-51(5.5~7.5kW)

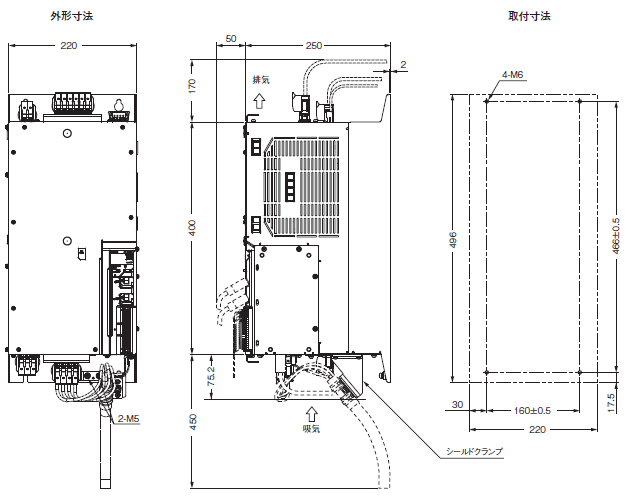

R88D-1SN□-ECT-51 外形寸法 6

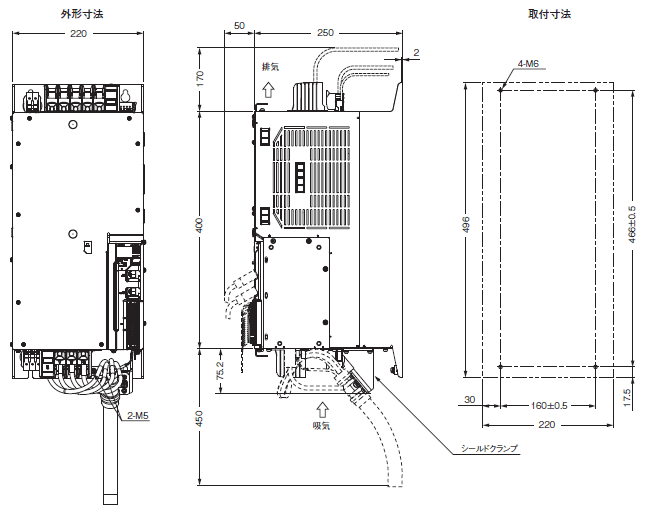

三相AC200V用 形R88D-1SN150H-ECT-51(15kW)

R88D-1SN□-ECT-51 外形寸法 7

三相AC400V用 形R88D-1SN150F-ECT-51(15kW)

R88D-1SN□-ECT-51 外形寸法 8

ACサーボモータ 1Sシリーズ

3000r/min モータ(100V、200V)

50W(ブレーキなし)
形R88M-1M05030S(-O/-S2/-OS2)
形R88M-1M05030T(-O/-S2/-OS2)

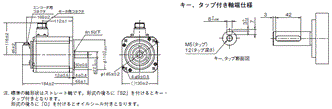

R88D-1SN□-ECT-51 外形寸法 10

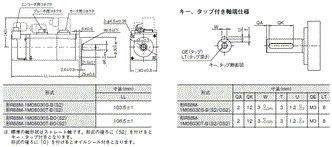

50W(ブレーキ付き)

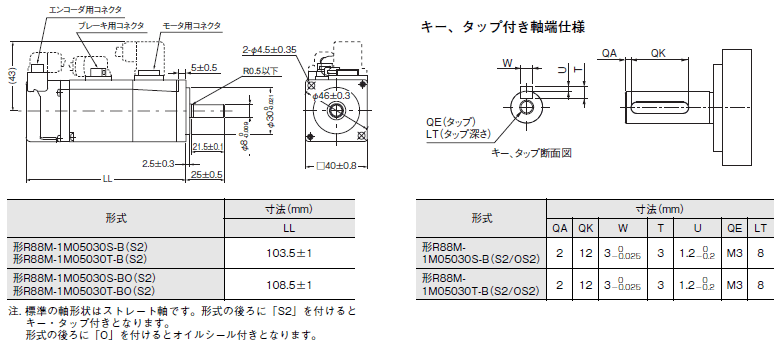

形R88M-1M05030S-B(O/S2/OS2)
形R88M-1M05030T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 11

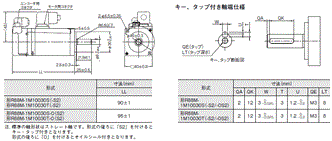

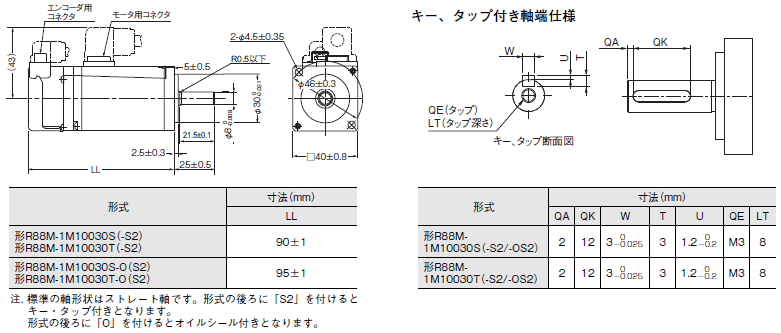

100W(ブレーキなし)
形R88M-1M10030S(-O/-S2/-OS2)
形R88M-1M10030T(-O/-S2/-OS2)

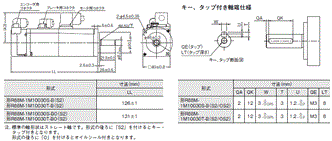

R88D-1SN□-ECT-51 外形寸法 12

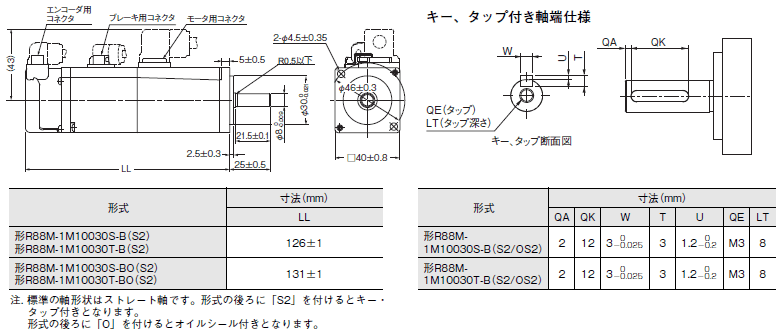

100W(ブレーキ付き)
形R88M-1M10030S-B(O/S2/OS2)
形R88M-1M10030T-B(O/S2/OS2)

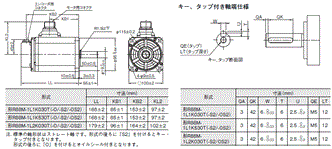

R88D-1SN□-ECT-51 外形寸法 13

200W、400W(ブレーキなし)
形R88M-1M20030S(-O/-S2/-OS2)/形R88M-1M20030T(-O/-S2/-OS2)
形R88M-1M40030S(-O/-S2/-OS2)/形R88M-1M40030T(-O/-S2/-OS2)

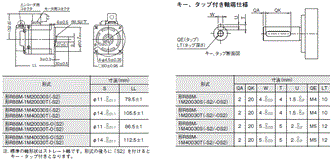

R88D-1SN□-ECT-51 外形寸法 14

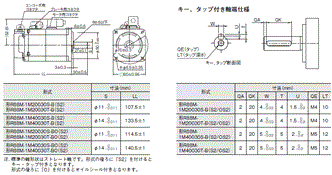

200W、400W(ブレーキ付き)

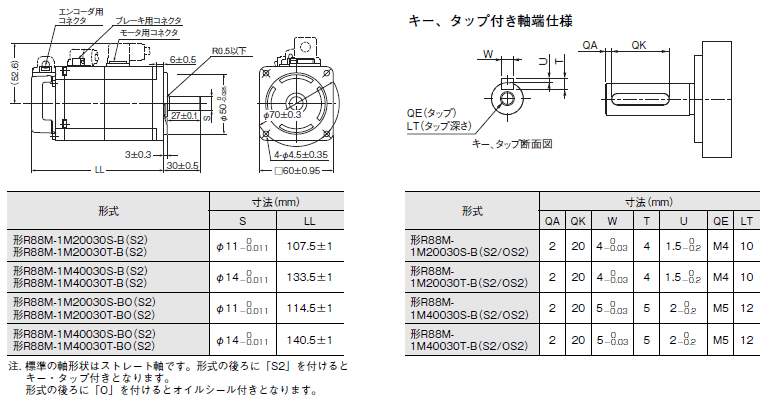

形R88M-1M20030S-B(O/S2/OS2) /形R88M-1M20030T-B(O/S2/OS2)
形R88M-1M40030S-B(O/S2/OS2) /形R88M-1M40030T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 15

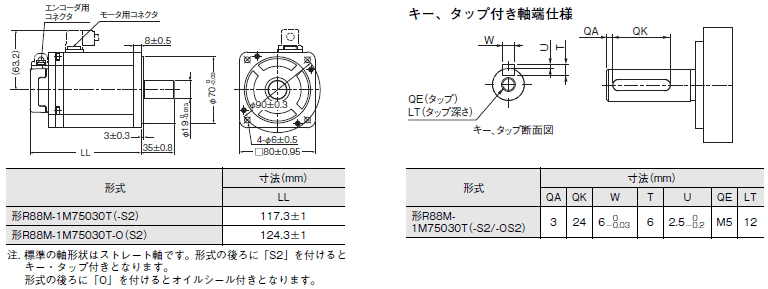

750W(ブレーキなし)
形R88M-1M75030T(-O/-S2/-OS2)

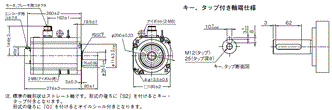

R88D-1SN□-ECT-51 外形寸法 16

750W(ブレーキ付き)

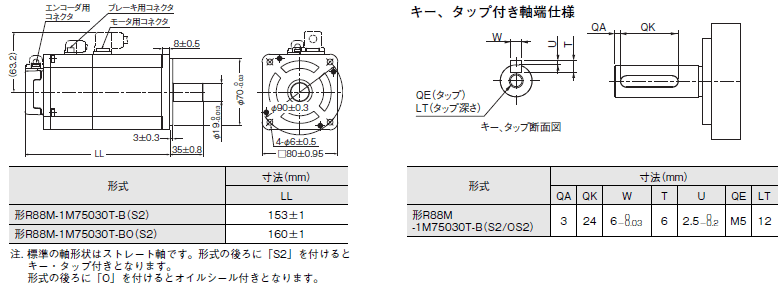

形R88M-1M75030T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 17

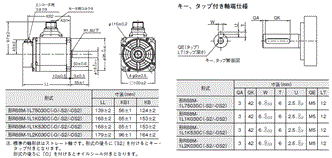

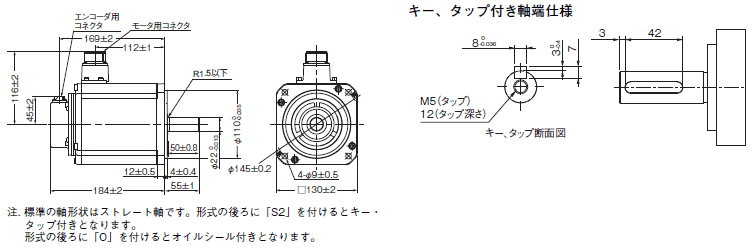

1kW、1.5kW、2kW(ブレーキなし)

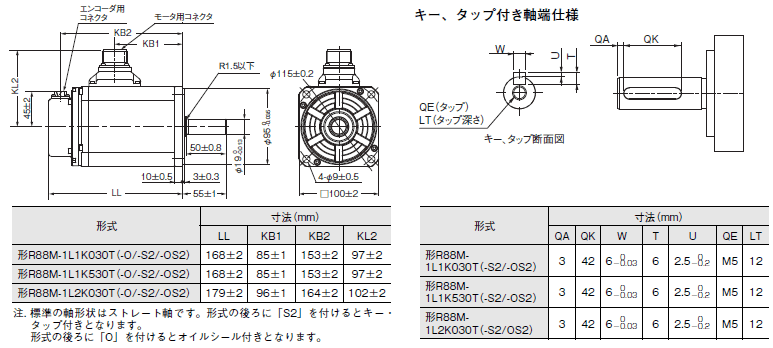

形R88M-1L1K030T(-O/-S2/-OS2)/形R88M-1L1K530T(-O/-S2/-OS2)/
形R88M-1L2K030T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 18

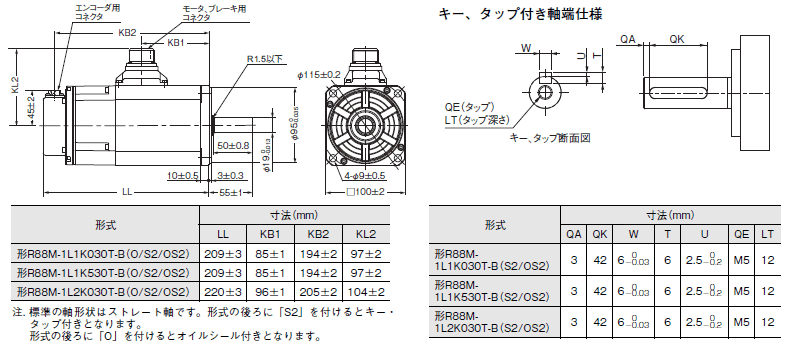

1kW、1.5kW、2kW(ブレーキ付き)
形R88M-1L1K030T-B(O/S2/OS2)/形R88M-1L1K530T-B(O/S2/OS2)/
形R88M-1L2K030T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 19

3kW(ブレーキなし)
形R88M-1L3K030T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 20

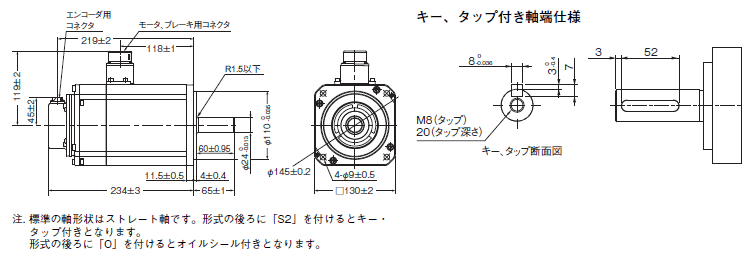

3kW(ブレーキ付き)
形R88M-1L3K030T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 21

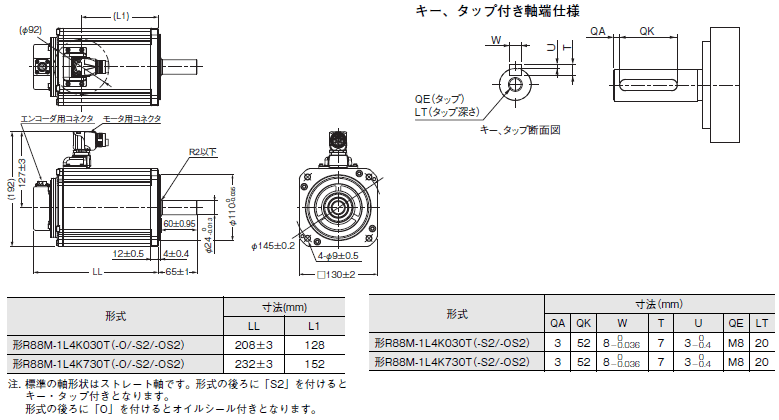

4kW、4.7kW(ブレーキなし)
形R88M-1L4K030T(-O/-S2/-OS2)
形R88M-1L4K730T(-O/-S2/-OS2)

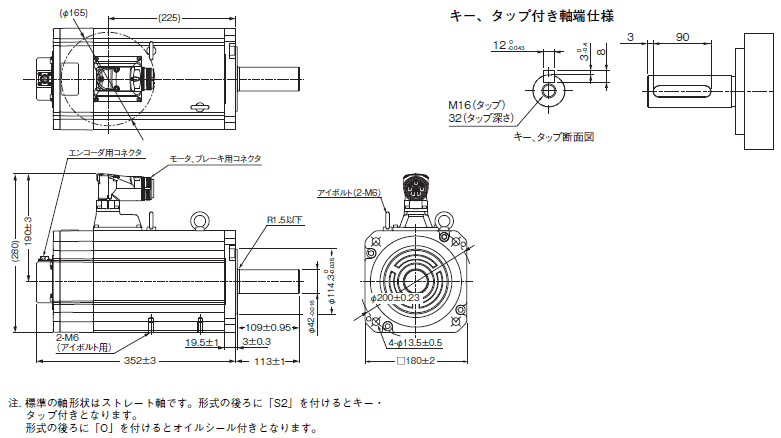

R88D-1SN□-ECT-51 外形寸法 22

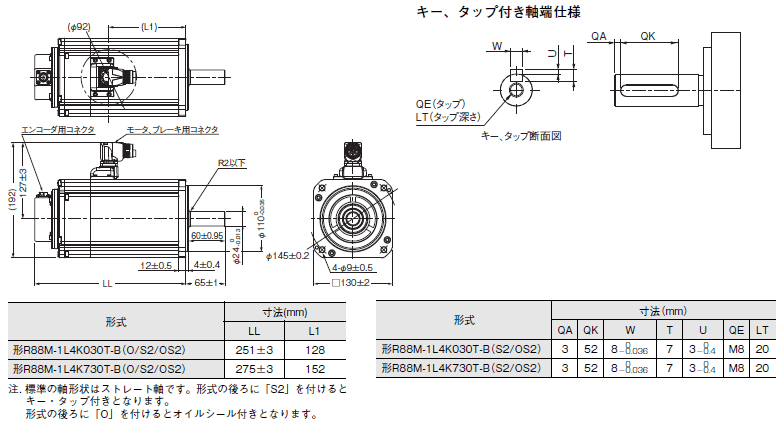

4kW、4.7kW(ブレーキ付き)
形R88M-1L4K030T-B(O/S2/OS2)
形R88M-1L4K730T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 23

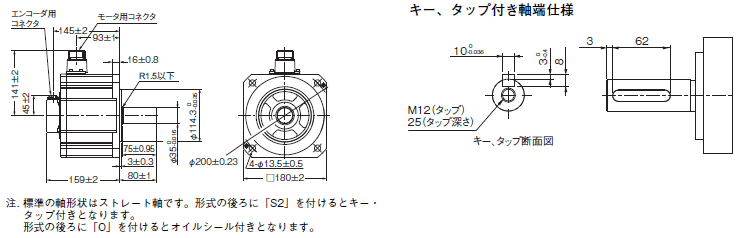

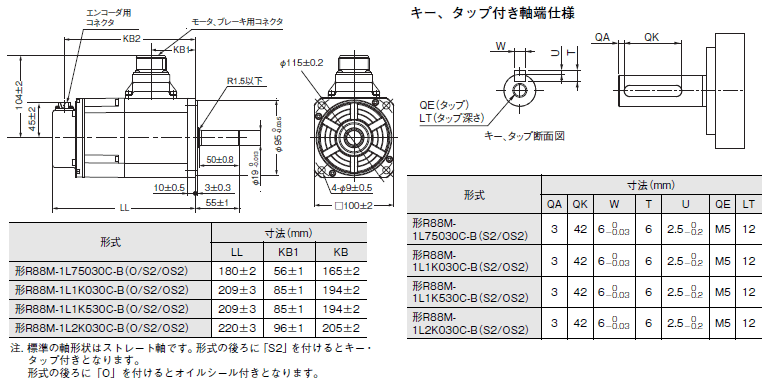

3000r/min モータ(400V)

750W、1kW、1.5kW、2kW(ブレーキなし)

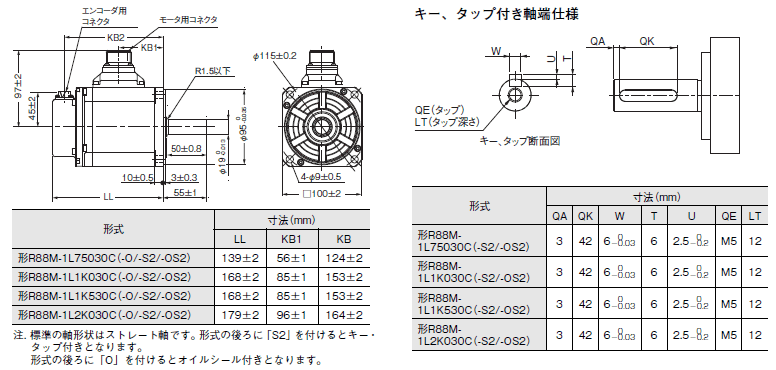

形R88M-1L75030C(-O/-S2/-OS2)/形R88M-1L1K030C(-O/-S2/-OS2)
形R88M-1L1K530C(-O/-S2/-OS2)/形R88M-1L2K030C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 24

750W、1kW、1.5kW、2kW(ブレーキ付き)
形R88M-1L75030C-B(O/S2/OS2)/形R88M-1L1K030C-B(O/S2/OS2)
形R88M-1L1K530C-B(O/S2/OS2)/形R88M-1L2K030C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 25

3kW(ブレーキなし)
形R88M-1L3K030C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 26

3kW(ブレーキ付き)
形R88M-1L3K030C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 27

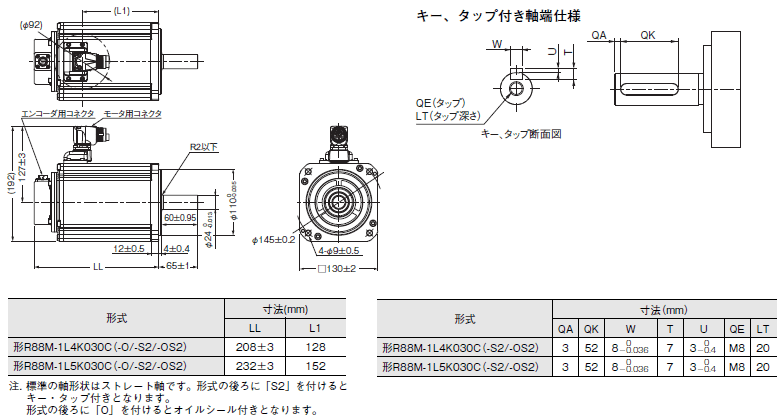

4kW、5kW(ブレーキなし)
形R88M-1L4K030C(-O/-S2/-OS2)
形R88M-1L5K030C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 28

4kW、5kW(ブレーキ付き)
形R88M-1L4K030C-B(O/S2/OS2)
形R88M-1L5K030C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 29

2000r/min モータ(200V)

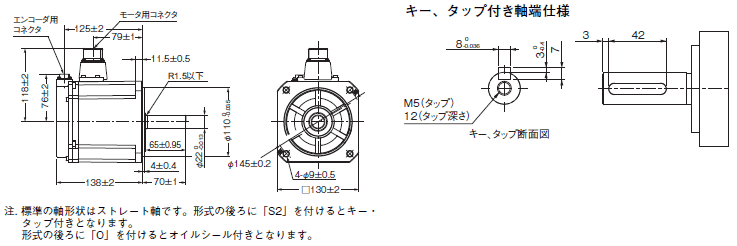

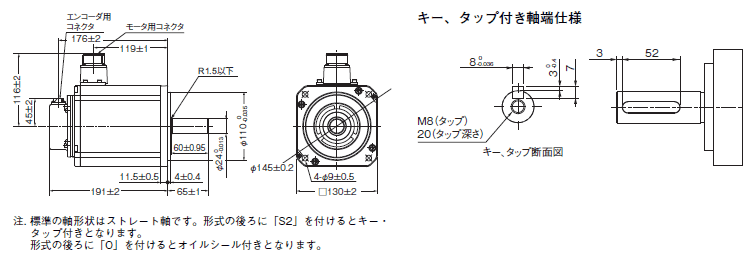

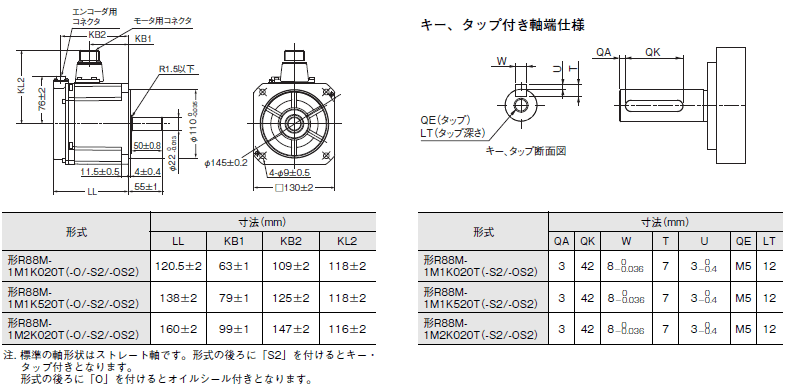

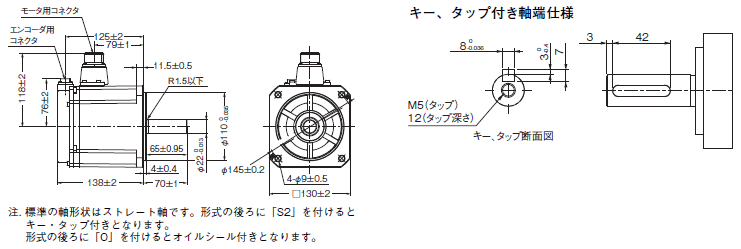

1kW、1.5kW、2kW(ブレーキなし)
形R88M-1M1K020T(-O/-S2/-OS2)
形R88M-1M1K520T(-O/-S2/-OS2)
形R88M-1M2K020T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 30

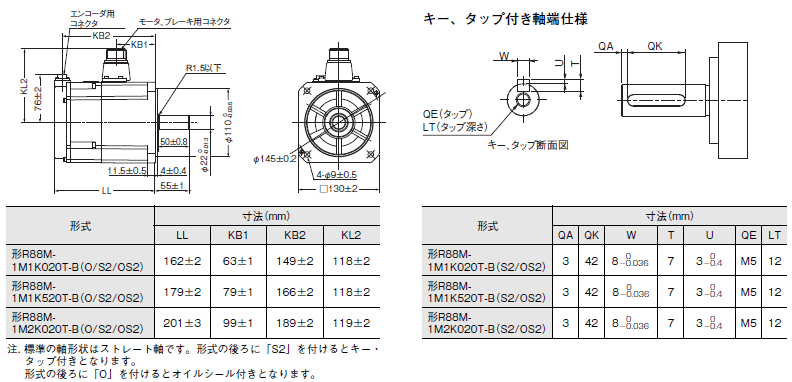

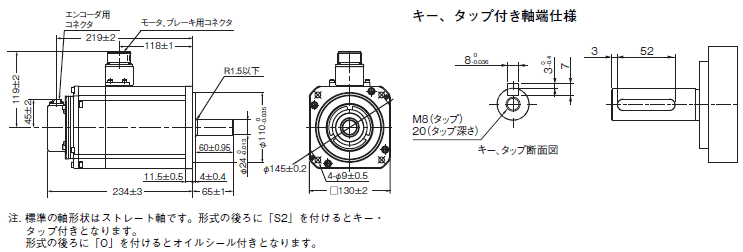

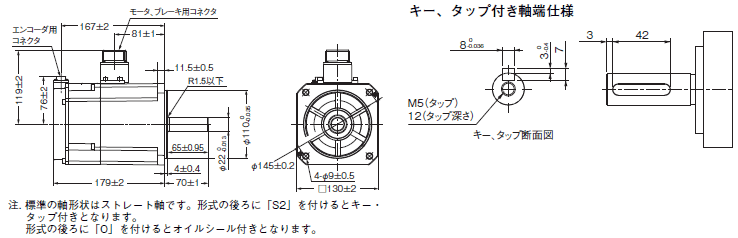

1kW、1.5kW、2kW(ブレーキ付き)
形R88M-1M1K020T-B(O/S2/OS2)
形R88M-1M1K520T-B(O/S2/OS2)
形R88M-1M2K020T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 31

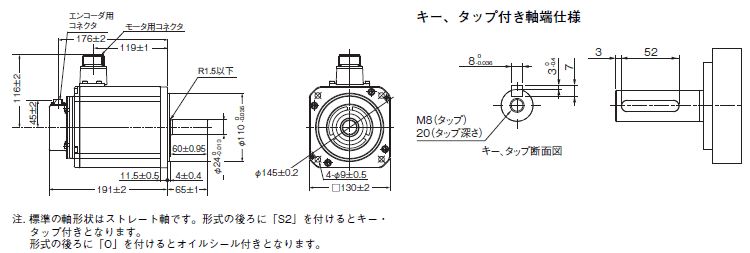

3kW(ブレーキなし)
形R88M-1M3K020T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 32

3kW(ブレーキ付き)
形R88M-1M3K020T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 33

2000r/min モータ(400V)

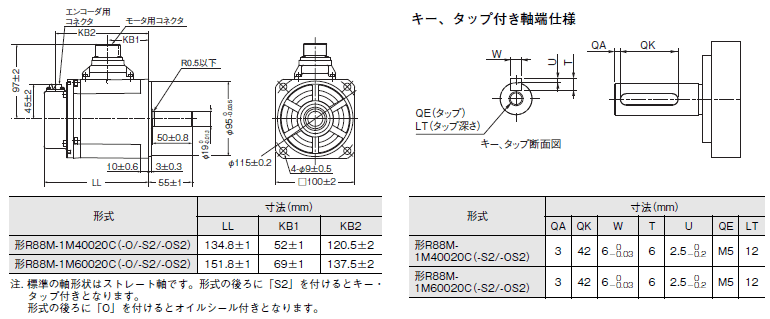

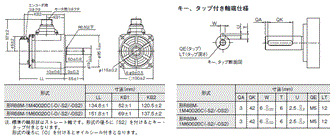

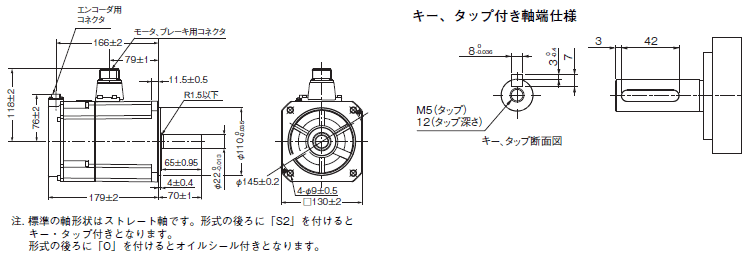

400W、600W(ブレーキなし)
形R88M-1M40020C(-O/-S2/-OS2)/形R88M-1M60020C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 34

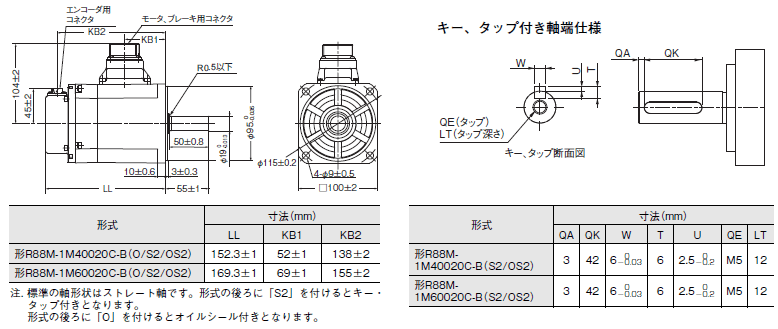

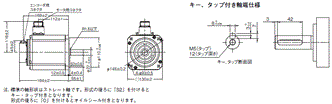

400W、600W(ブレーキ付き)
形R88M-1M40020C-B(O/S2/OS2)/形R88M-1M60020C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 35

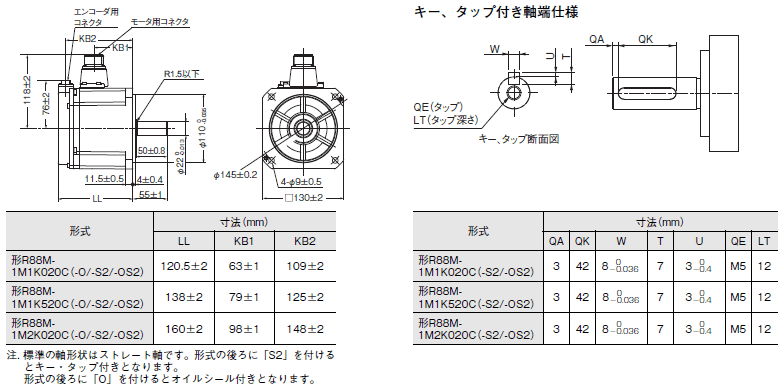

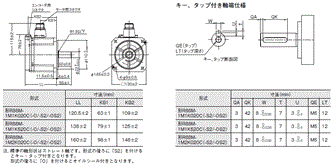

1kW、1.5kW、2kW(ブレーキなし)
形R88M-1M1K020C(-O/-S2/-OS2)
形R88M-1M1K520C(-O/-S2/-OS2)
形R88M-1M2K020C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 36

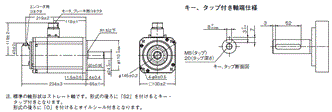

1kW、1.5kW、2kW(ブレーキ付き)

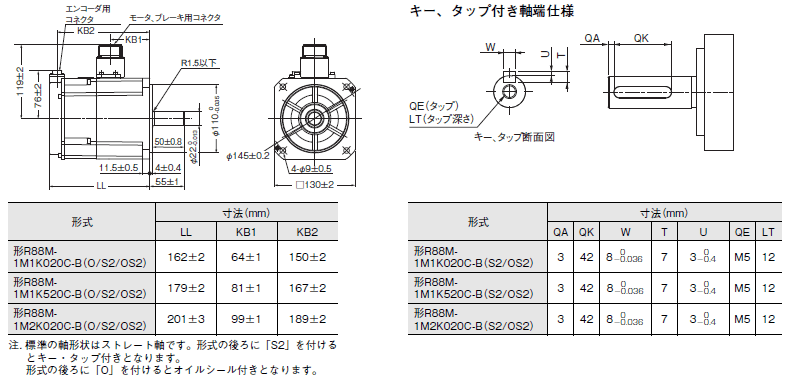

形R88M-1M1K020C-B(O/S2/OS2)
形R88M-1M1K520C-B(O/S2/OS2)
形R88M-1M2K020C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 37

3kW(ブレーキなし)
形R88M-1M3K020C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 38

3kW(ブレーキ付き)
形R88M-1M3K020C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 39

1500r/min モータ(200V)

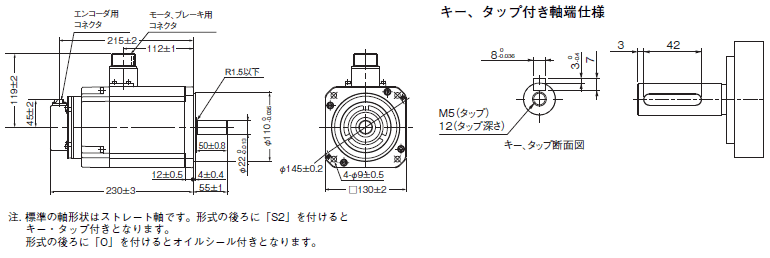

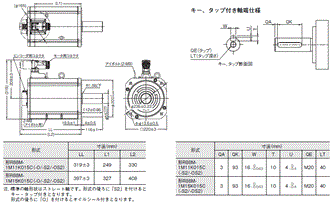

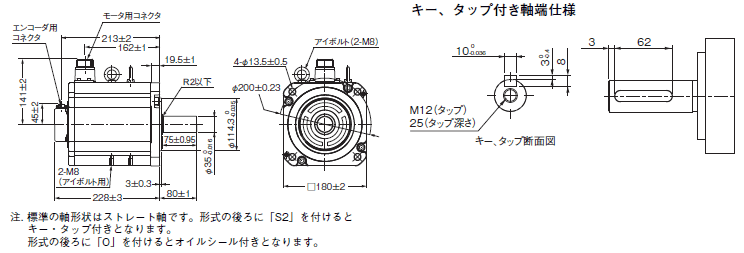

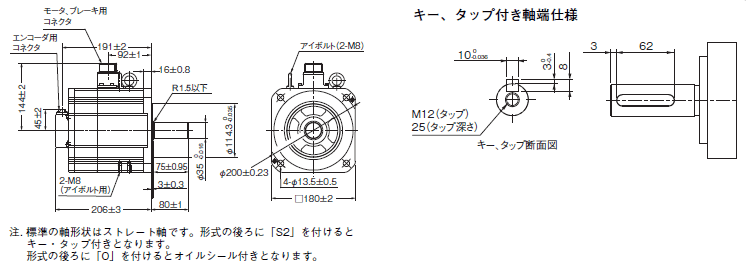

4kW(ブレーキなし)
形R88M-1M4K015T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 40

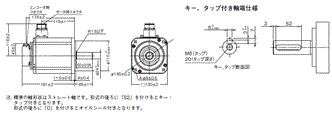

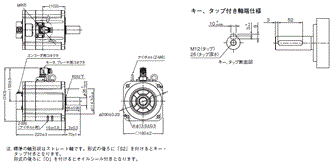

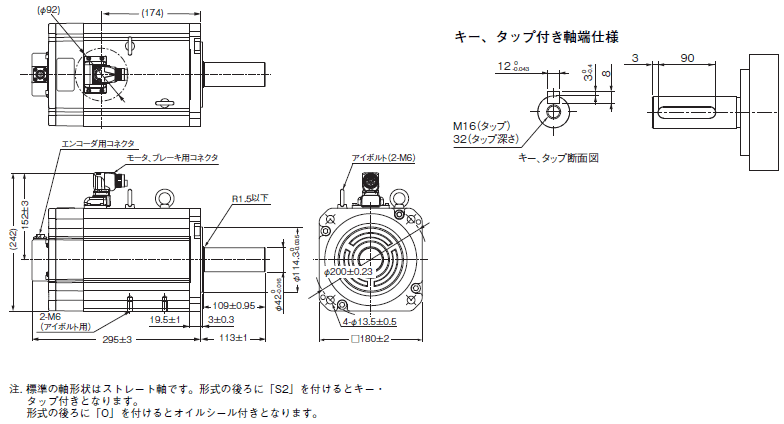

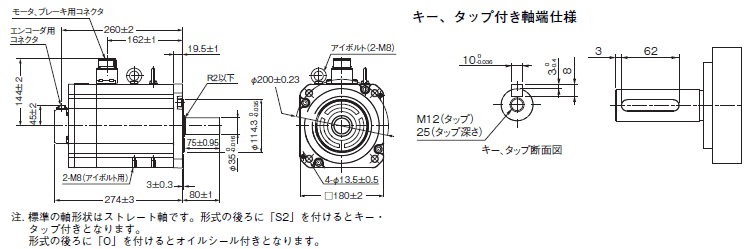

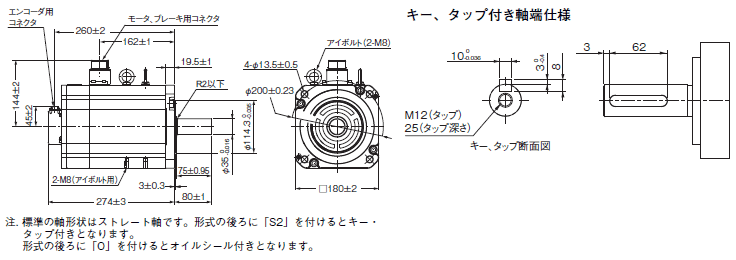

4kW(ブレーキ付き)
形R88M-1M4K015T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 41

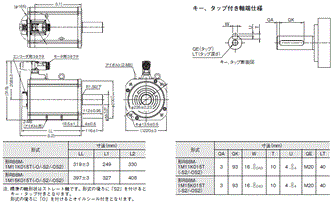

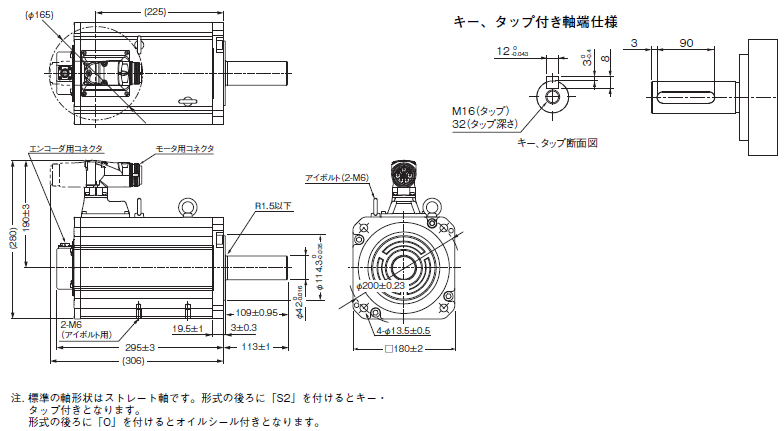

5kW(ブレーキなし)
形R88M-1M5K015T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 42

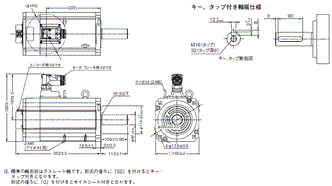

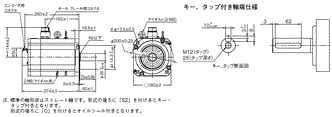

5kW(ブレーキ付き)
形R88M-1M5K015T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 43

7.5kW(ブレーキなし)
形R88M-1M7K515T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 44

7.5kW(ブレーキ付き)
形R88M-1M7K515T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 45

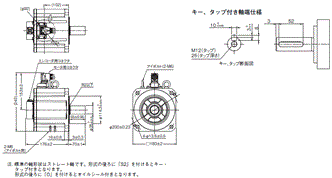

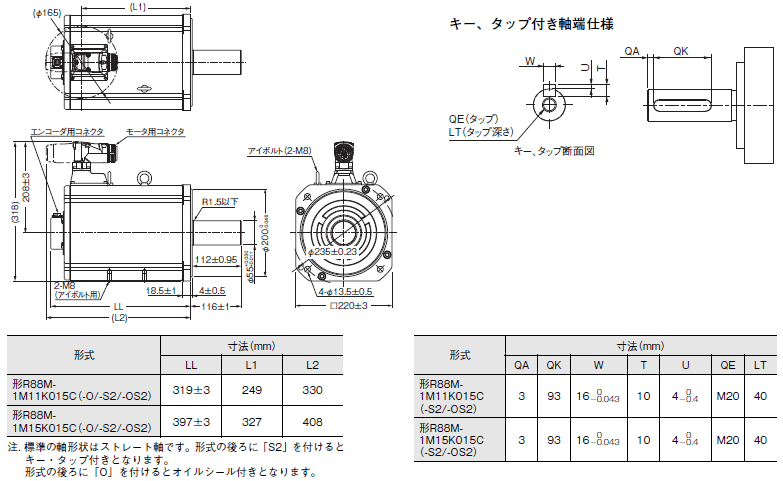

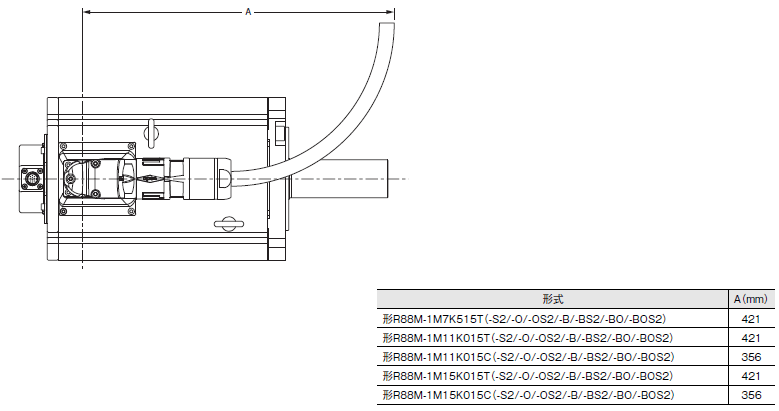

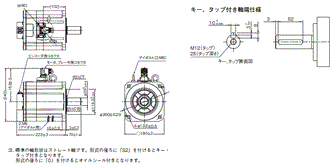

11kW、15kW(ブレーキなし)
形R88M-1M11K015T(-O/-S2/-OS2)
形R88M-1M15K015T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 46

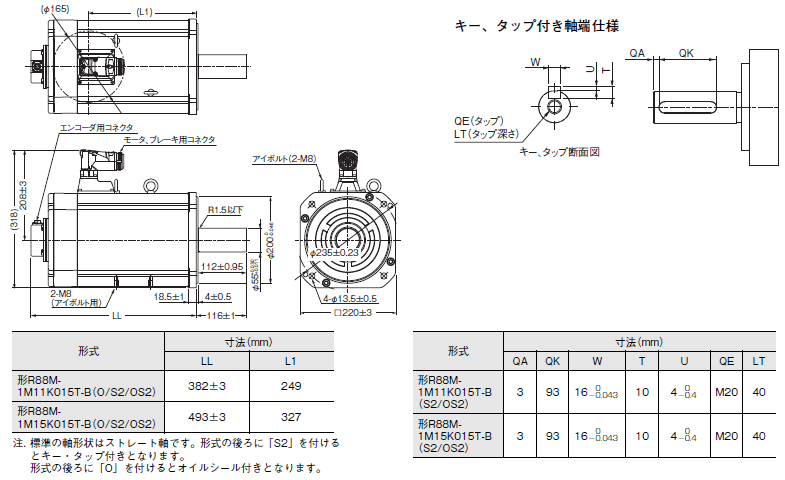

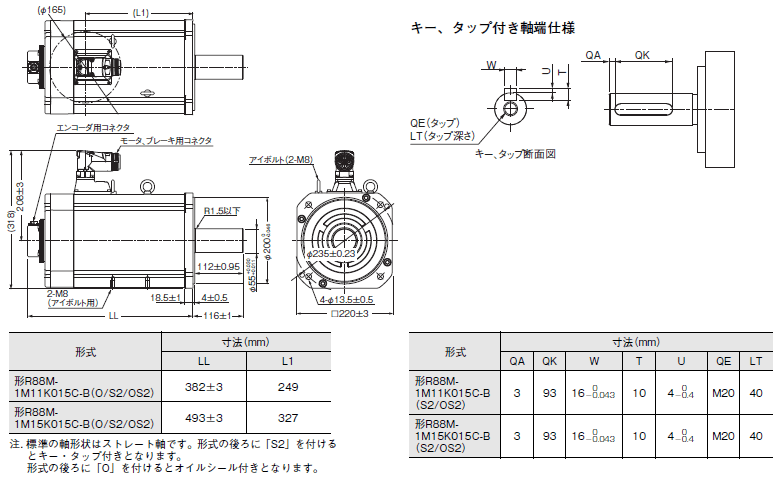

11kW、15kW(ブレーキ付き)
形R88M-1M11K015T-B(O/S2/OS2)
形R88M-1M15K015T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 47

1500r/minモータ(400V)

4kW(ブレーキなし)
形R88M-1M4K015C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 48

4kW(ブレーキ付き)
形R88M-1M4K015C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 49

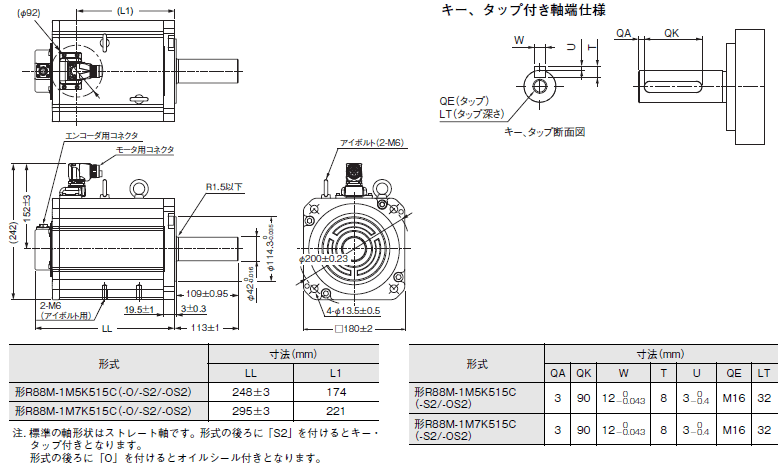

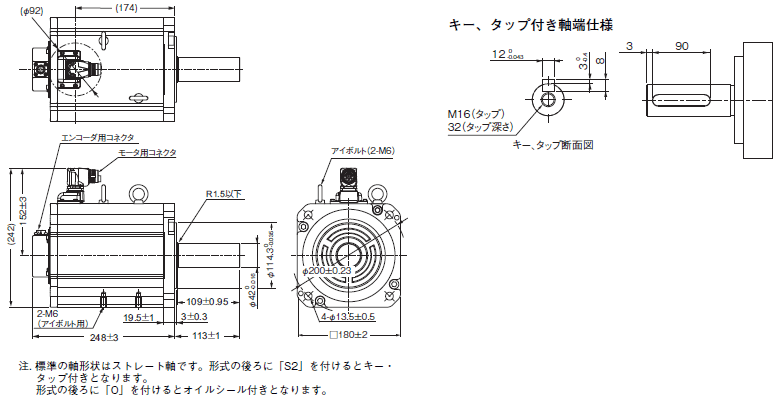

5.5kW、7.5kW(ブレーキなし)

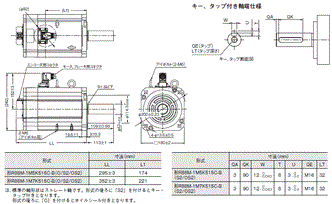

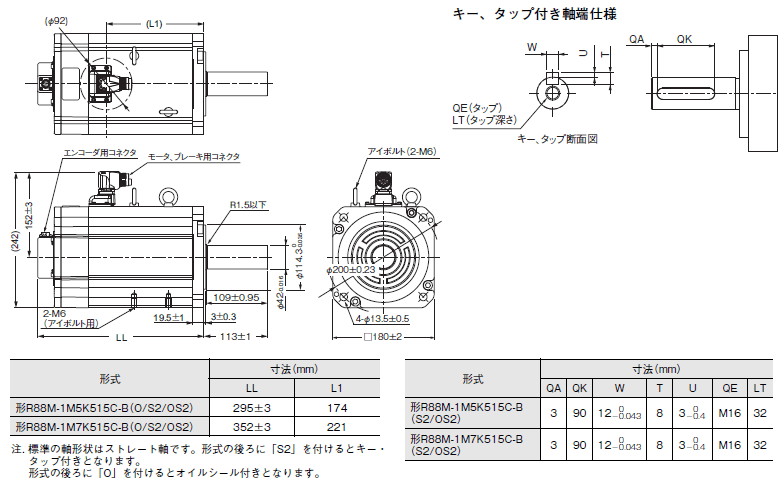

形R88M-1M5K515C(-O/-S2/-OS2)
形R88M-1M7K515C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 50

5.5kW、7.5kW(ブレーキ付き)
形R88M-1M5K515C-B(O/S2/OS2)
形R88M-1M7K515C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 51

11kW、15kW(ブレーキなし)
形R88M-1M11K015C(-O/-S2/-OS2)
形R88M-1M15K015C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 52

11kW、15kW(ブレーキ付き)
形R88M-1M11K015C-B(O/S2/OS2)
形R88M-1M15K015C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 53

1000r/minモータ(200V)

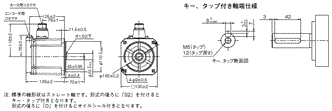

900W(ブレーキなし)
形R88M-1M90010T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 54

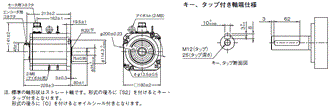

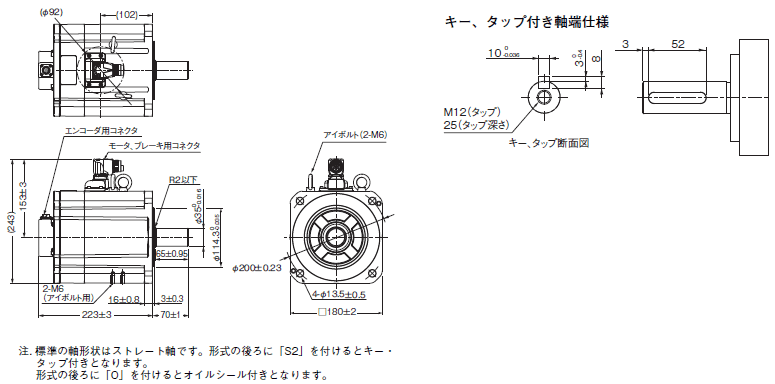

900W(ブレーキ付き)
形R88M-1M90010T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 55

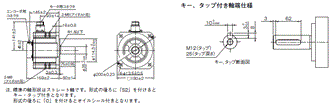

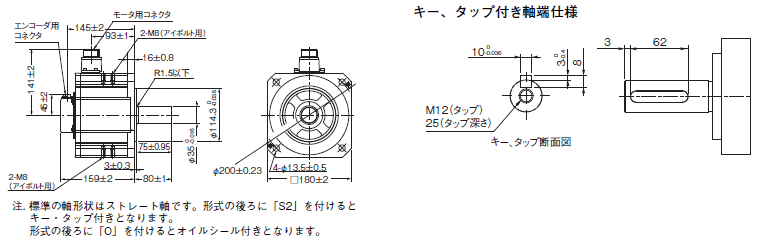

2kW(ブレーキなし)
形R88M-1M2K010T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 56

2kW(ブレーキ付き)
形R88M-1M2K010T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 57

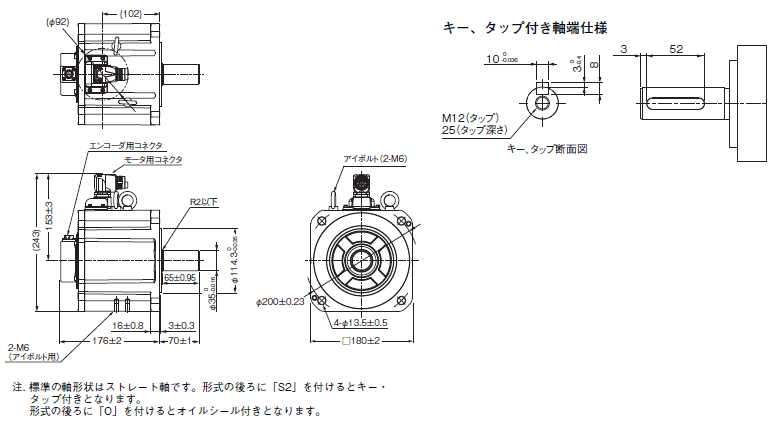

3kW(ブレーキなし)
形R88M-1M3K010T(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 58

3kW(ブレーキ付き)
形R88M-1M3K010T-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 59

1000r/minモータ(400V)

900W(ブレーキなし)
形R88M-1M90010C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 60

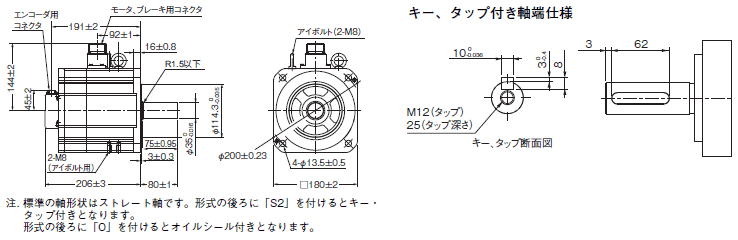

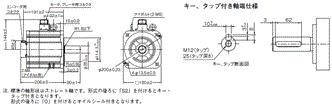

900W(ブレーキ付き)
形R88M-1M90010C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 61

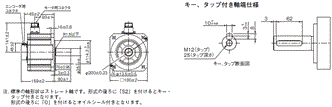

2kW(ブレーキなし)
形R88M-1M2K010C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 62

2kW(ブレーキ付き)
形R88M-1M2K010C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 63

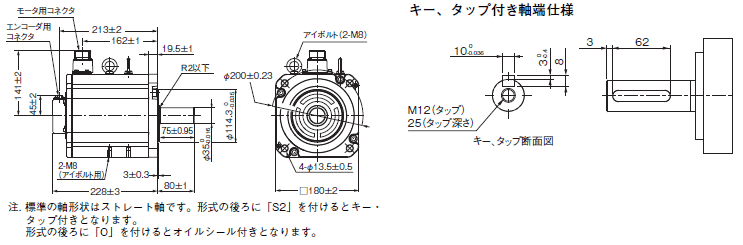

3kW(ブレーキなし)
形R88M-1M3K010C(-O/-S2/-OS2)

R88D-1SN□-ECT-51 外形寸法 64

3kW(ブレーキ付き)
形R88M-1M3K010C-B(O/S2/OS2)

R88D-1SN□-ECT-51 外形寸法 65

コネクタのケーブル引き出し方向

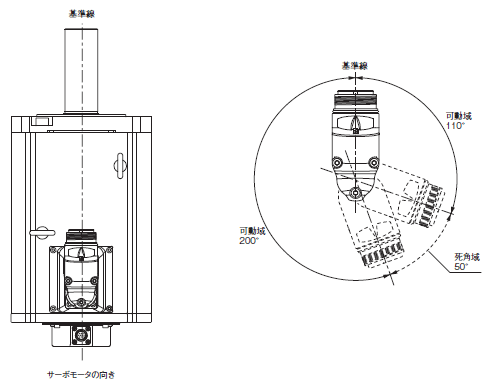

コネクタM23、M40タイプのサーボモータは、ケーブル引き出し方向を変更することができます。変更することができる範囲を以降に示します。引き出し方向の変更は最大5回です。ケーブル引き出し方向を変更する手順については、「ACサーボモータ/ドライバ 1Sシリーズ EtherCAT®通信内蔵タイプ SS1/SLS安全機能搭載ユーザーズマニュアル(マニュアル番号:SBCE-541)」を参照してください。

コネクタM23タイプのケーブル引き出し方向

R88D-1SN□-ECT-51 外形寸法 67

コネクタM40タイプのケーブル引き出し方向

R88D-1SN□-ECT-51 外形寸法 68

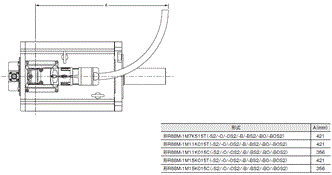

サーボモータ敷設時に必要なケーブルの設置寸法

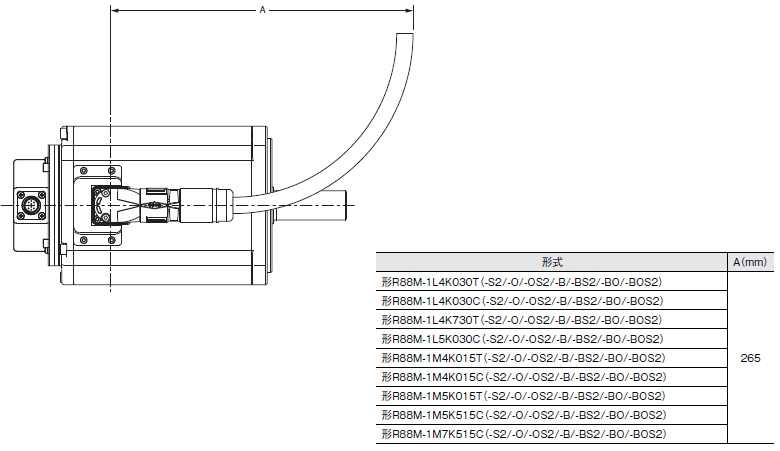

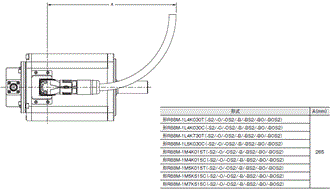

コネクタM23、M40 タイプのサーボモータを敷設するときに必要なケーブルの設置寸法を示します。ケーブルを最小曲げ半径(ケーブルシース外径の10倍)で設置したときの、コネクタの回転中心からケーブルの外周までの寸法をAとして、以降に示します。

コネクタM23タイプのサーボモータ

R88D-1SN□-ECT-51 外形寸法 70

コネクタM40タイプのサーボモータ

R88D-1SN□-ECT-51 外形寸法 71

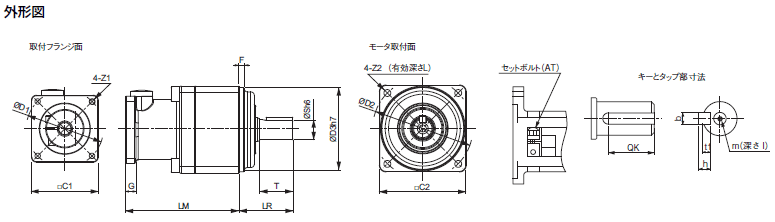

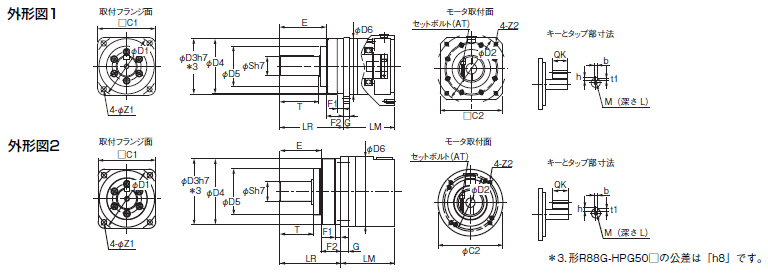

減速機 ACサーボシステム 1Sシリーズ

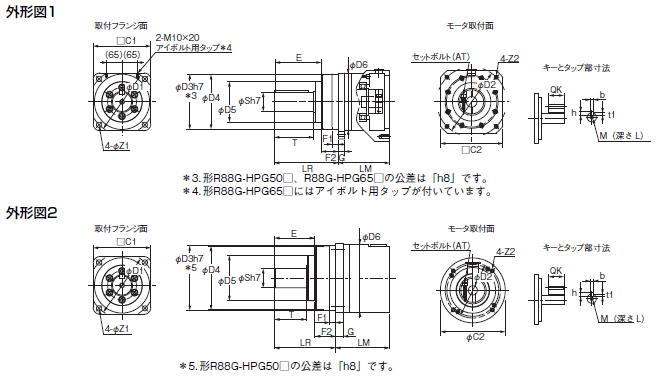

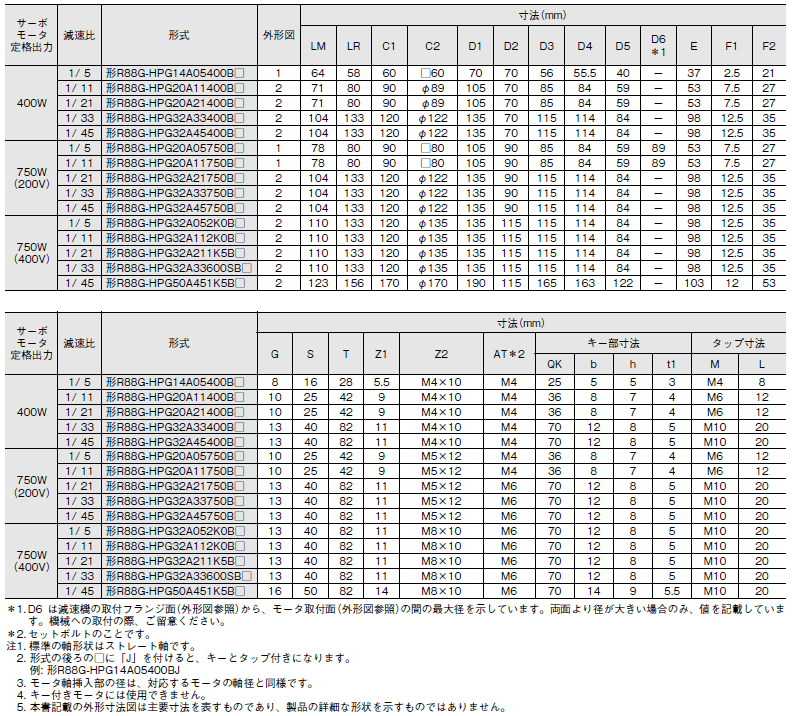

バックラッシュ3分以内

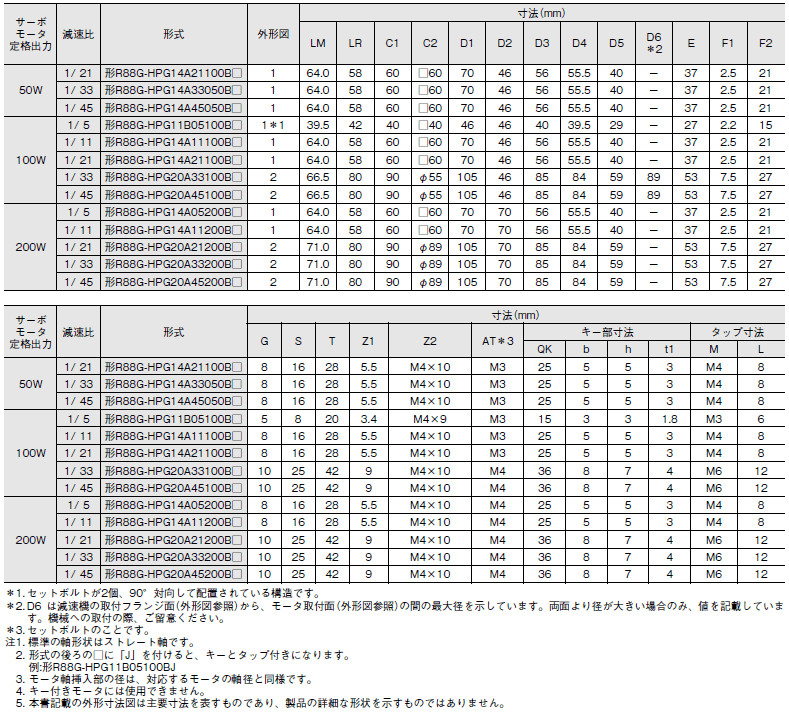

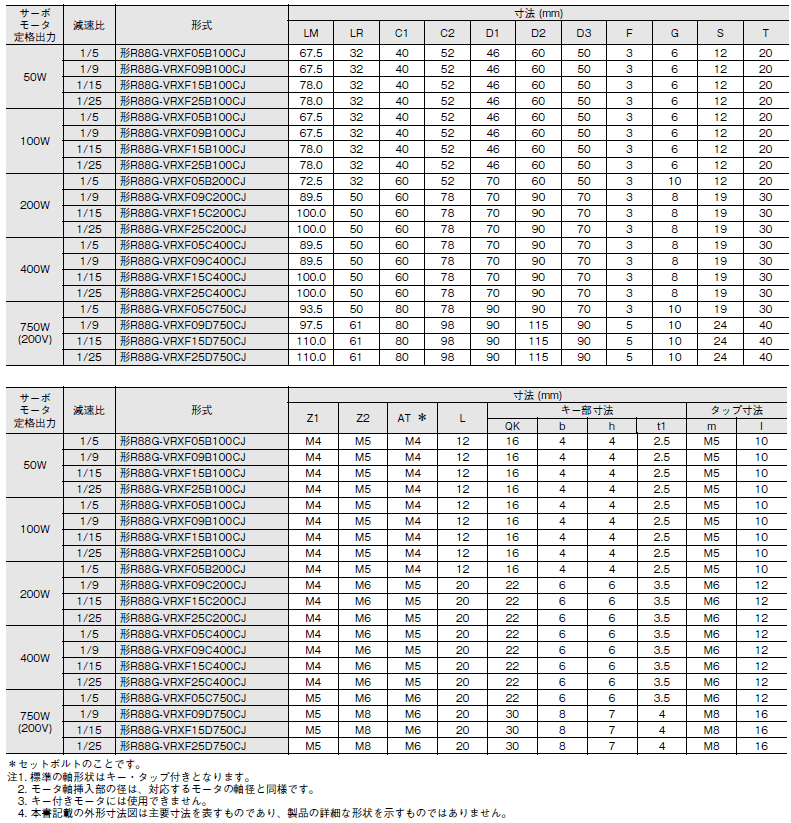

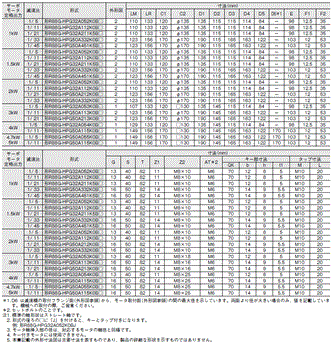

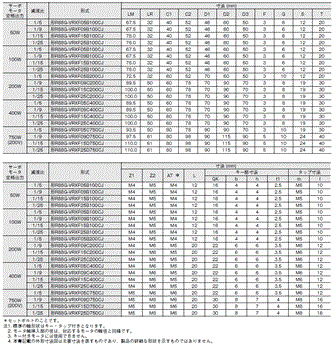

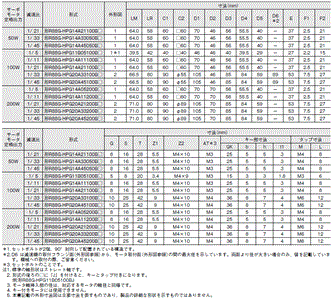

3000r/minモータ用(50~200W)

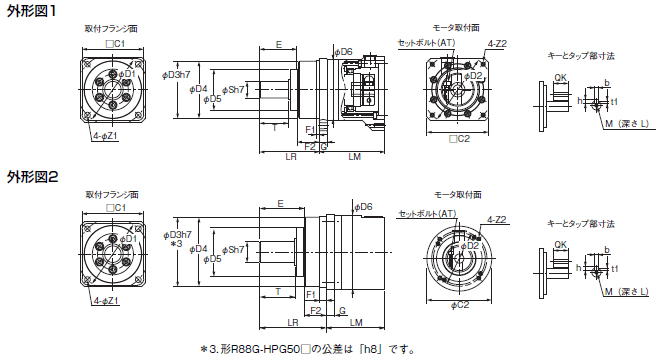

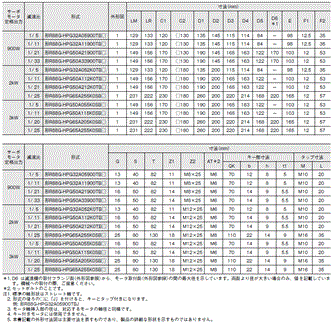

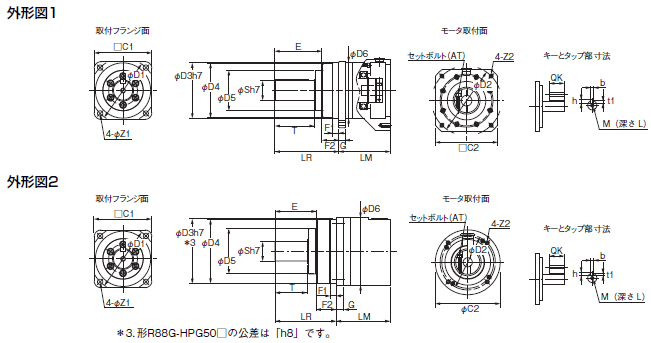

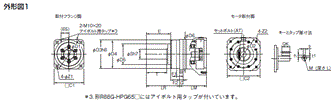

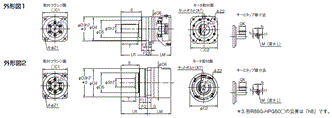

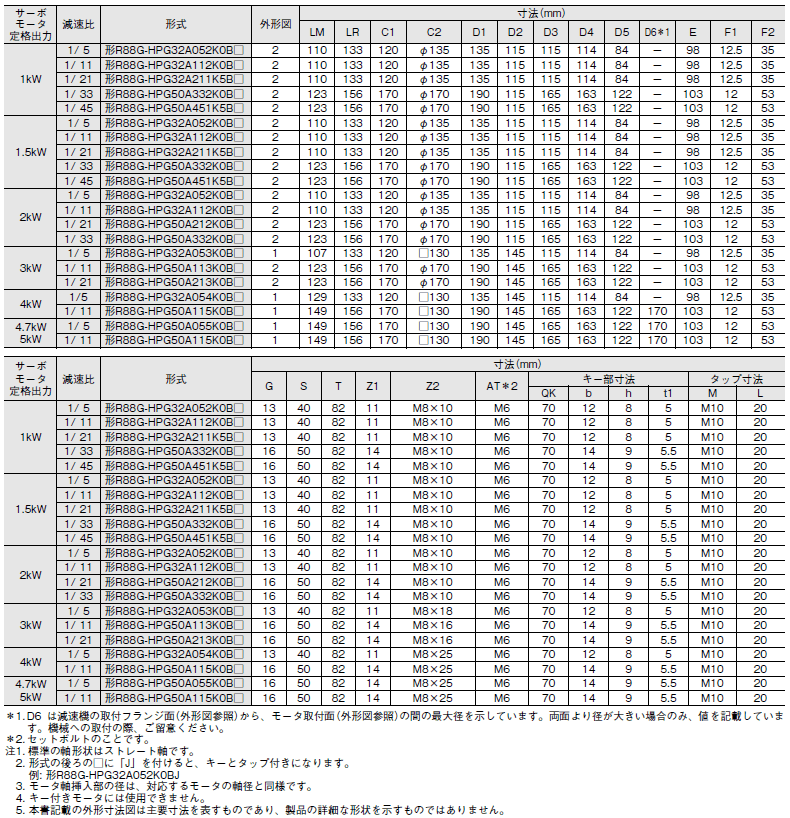

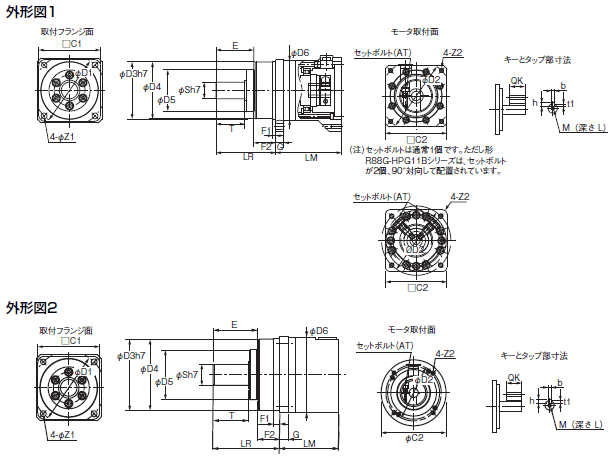

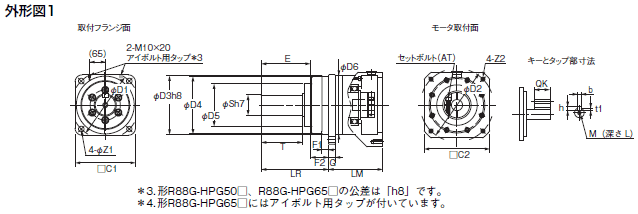

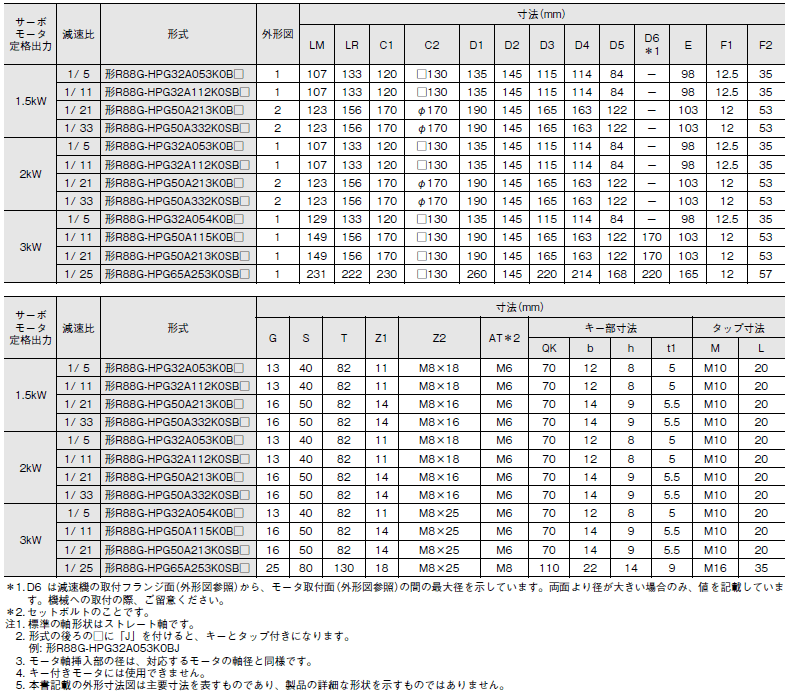

R88D-1SN□-ECT-51 外形寸法 74
R88D-1SN□-ECT-51 外形寸法 75

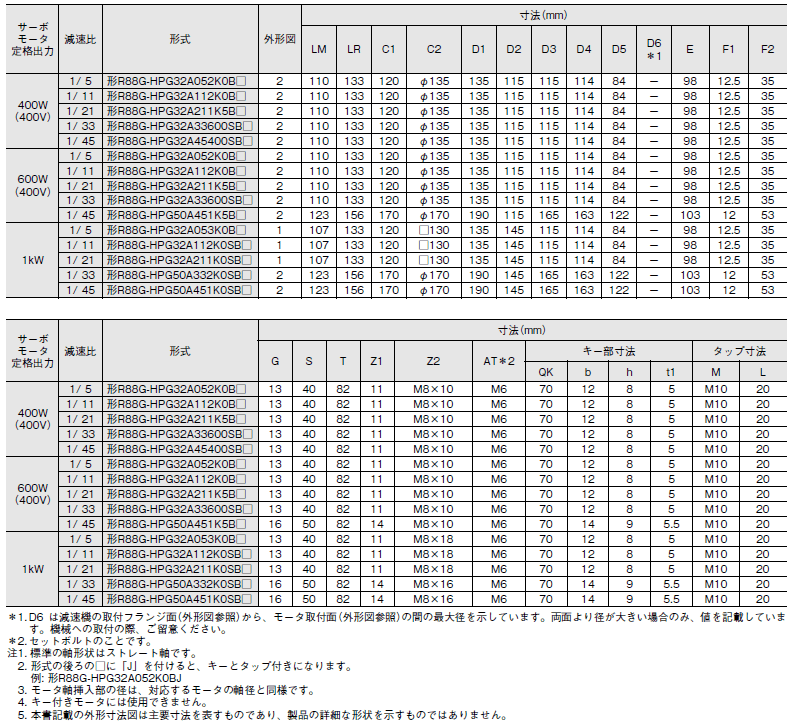

3000r/minモータ用(400~750W)

R88D-1SN□-ECT-51 外形寸法 76
R88D-1SN□-ECT-51 外形寸法 77

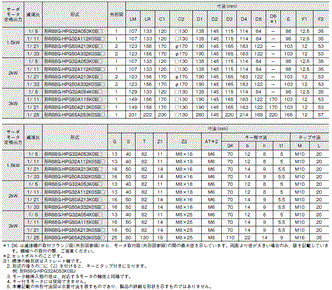

3000r/minモータ用(1~5kW)

R88D-1SN□-ECT-51 外形寸法 78
R88D-1SN□-ECT-51 外形寸法 79

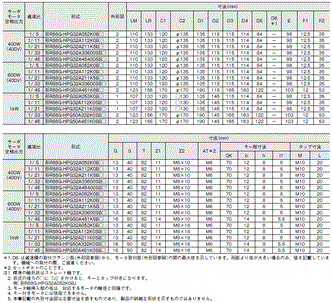

2000r/minモータ用(400W~1kW)

R88D-1SN□-ECT-51 外形寸法 80
R88D-1SN□-ECT-51 外形寸法 81

2000r/minモータ用(1.5~3kW)

R88D-1SN□-ECT-51 外形寸法 82
R88D-1SN□-ECT-51 外形寸法 83

1500r/minモータ用(4kW~5.5kW)

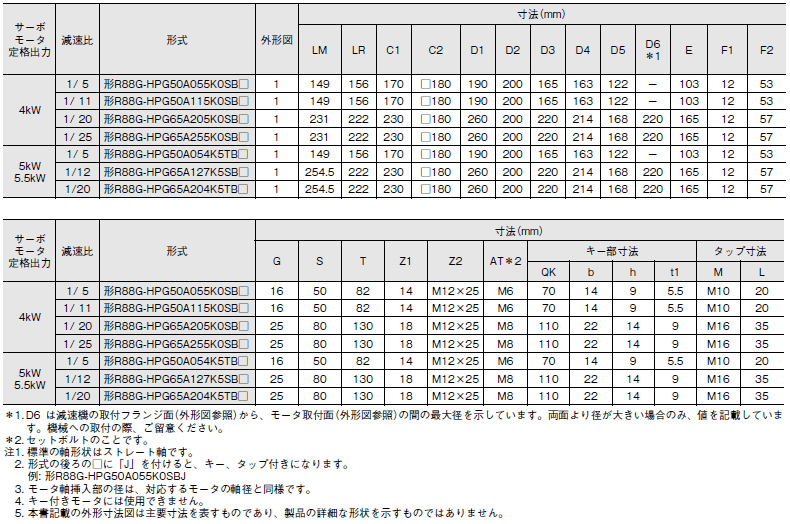

R88D-1SN□-ECT-51 外形寸法 84
R88D-1SN□-ECT-51 外形寸法 85

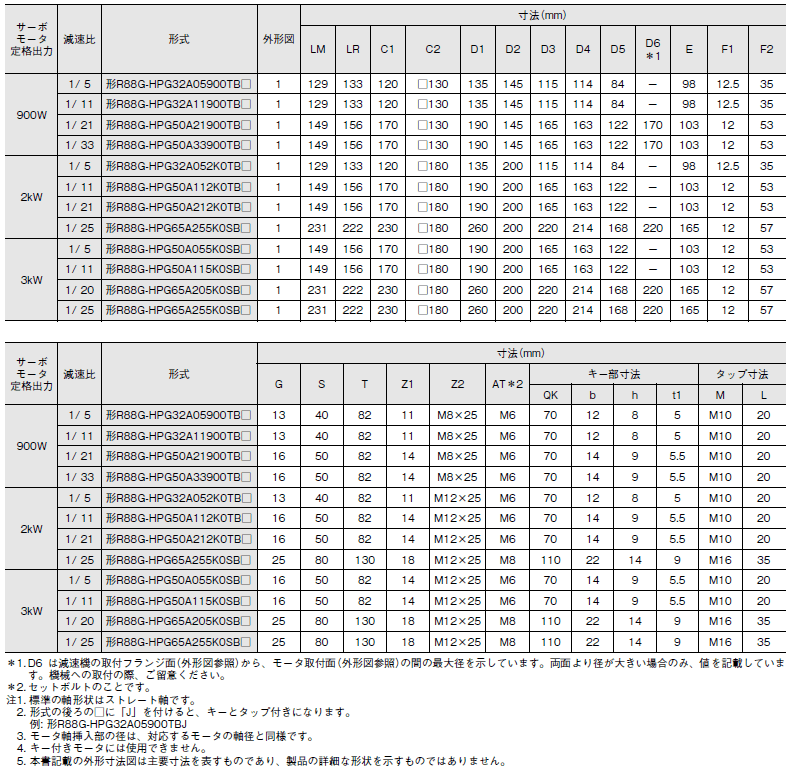

1000r/minモータ用(900W~3kW)

R88D-1SN□-ECT-51 外形寸法 86
R88D-1SN□-ECT-51 外形寸法 87

バックラッシュ15分以内

3000r/minモータ用

R88D-1SN□-ECT-51 外形寸法 89
R88D-1SN□-ECT-51 外形寸法 90
