| 形状 | 接続方式 | 補助出力 | ケーブル長 | 形式 |
|---|---|---|---|---|
 |
リード線直出し
ケーブル |
PNPトランジスタ出力 | 2ｍ | D40A-2C2 |
| 5ｍ | D40A-2C5 | |||
| フォトカプラ出力 | 2ｍ | D40A-2D2 | ||
| 5ｍ | D40A-2D5 | |||
 |
M12コネクタ付き
ケーブル （コネクタタイプ） |
PNPトランジスタ出力 | 0.15m
（5ピンコネクタ付） |
D40A-2C015-F |
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/10/01
形式構成

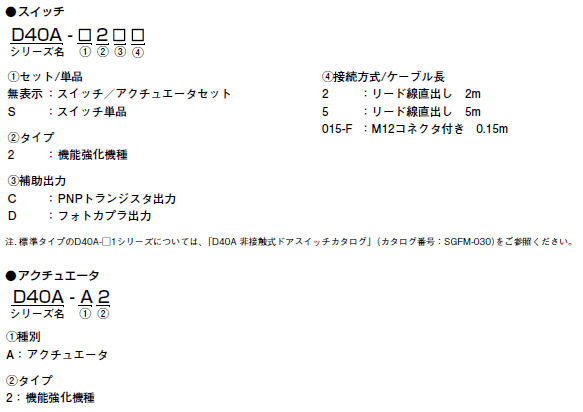

形式基準
非接触式セーフティドアスイッチ
種類
スイッチ／アクチュエータセット
スイッチ／アクチュエータ別売品
スイッチ
| 形状 | 接続方式 | 補助出力 | ケーブル長 | 形式 |
|---|---|---|---|---|
 |
リード線直出し
ケーブル |
PNPトランジスタ出力 | 2ｍ | D40A-S2C2 |
| 5ｍ | D40A-S2C5 | |||
| フォトカプラ出力 | 2ｍ | D40A-S2D2 | ||
| 5ｍ | D40A-S2D5 | |||
 |
M12コネクタ付き
ケーブル （コネクタタイプ） |
PNPトランジスタ出力 | 0.15m
（5ピンコネクタ付） |
D40A-S2C015-F |
アクチュエータ
| 形状 | 形式 |
|---|---|
 |
D40A-A2 |
アクセサリ（別売）
接続用 ケーブル付コネクタ
| 外観 | 接続方式 | ケーブル長 | 形式 |
|---|---|---|---|
 |
M12コネクタ付きケーブル
（片側コネクタ） |
2ｍ | XS2F-D521-DG0-A |
| 5ｍ | XS2F-D521-GG0-A | ||
| 10m | XS2F-D521-JG0-A | ||
| 15m | XS2F-D521-KG0-A | ||
| 20m | XS2F-D521-LG0-A | ||
| M12コネクタ付きケーブル
（両側コネクタ） |
2ｍ | XS2W-D521-DG1-A | |
| 5ｍ | XS2W-D521-GG1-A | ||
| 10m | XS2W-D521-JG1-A | ||
| 15m | XS2W-D521-KG1-A | ||
| 20m | XS2W-D521-LG1-A |
注. 詳細は、「M12／M8丸型コネクタカタログ」（カタログ番号：CDJC-011）をご覧ください。
関連商品 セーフティコントローラ
G9SXシリーズ 非接触式ドアスイッチコントローラ G9SX-NS
| 外観 | 安全出力 ＊1 | 補助出力
＊3 |
論理接続
入力 |
論理接続
出力 |
オフディレー
最大設定時間 ＊4 |
定格電圧 | 端子台タイプ | 形式 | |
|---|---|---|---|---|---|---|---|---|---|
| 瞬時 | オフディレー
＊2 |
||||||||
 |
2 | 0 | ２
（半導体） |
1 | 1 | - | DC24V | ねじ式 | G9SX-NS202-RT |
| スプリング式 | G9SX-NS202-RC | ||||||||
| 2 | 3.0秒 | ねじ式 | G9SX-NSA222-T03-RT | ||||||
| スプリング式 | G9SX-NSA222-T03-RC | ||||||||
注. 詳細は、「G9SXシリーズセーフティコントローラカタログ」（カタログ番号：SGFM-116）をご覧ください。
＊1. PチャネルMOS FETトランジスタ出力
＊2. オフディレー出力は、ディレー時間を0秒に設定することにより、瞬時出力としてのご使用が可能です。
＊3. PNPトランジスタ出力
＊4. オフディレー時間は、16段階で可変です。次の時間設定ができます。
0/0.2/0.3/0.4/0.5/0.6/0.7/0.8/0.9/1.0/1.2/1.4/1.8/2.0/2.5/3.0秒
G9SPシリーズ セーフティコントローラ
| 外観 | 入出力点数 | ユニットバージョン | 形式 | |||
|---|---|---|---|---|---|---|
| 安全入力 | テスト出力 | 安全出力 | 標準出力 | |||
 |
10点 | 4点 | 半導体出力4点 | 4点 | Ver.2.0 | G9SP-N10S |
| 10点 | 6点 | 半導体出力16点 | - | G9SP-N10D | ||
| 20点 | 6点 | 半導体出力8点 | - | G9SP-N20S | ||
注. 詳細は、「G9SPシリーズセーフティコントローラカタログ」（カタログ番号：SGFM-053）をご覧ください。
NXシリーズ セーフティコントローラ
セーフティコントロールユニットNX-SL/SI/SO
セーフティCPUユニット NX-SL
| 種類 | 外観 | 仕様 | ユニット
バージョン |
形式 | |||
|---|---|---|---|---|---|---|---|
| 最大セーフティ
I/O点数 |
プログラム
容量 |
セーフティI/O
コネクション数 |
I/Oリフレッシュ
方式 |
||||
| セーフティ
CPUユニット （NX-SL5□□□） |
 |
1024点 | 2048KB | 128 | フリーラン
リフレッシュ方式 |
Ver.1.4 | NX-SL5500 |
| 2032点 | 4096KB | 254 | NX-SL5700 | ||||
| セーフティ
CPUユニット （NX-SL3□□□） |
 |
256点 | 512KB | 32 | Ver.1.1 | NX-SL3300 | |
| 1024点 | 2048KB | 128 | NX-SL3500 | ||||
注. 詳細は、NXシリーズセーフティCPUユニットデータシート 「NX-SL5」（カタログ番号：SGFM-106）または、「NX-SL3」（カタログ番号：SGFM-104）をご覧ください。
セーフティI/Oユニット
セーフティ入力ユニット NX-SI
| 種類 | 外観 | 仕様 | ユニット
バージョン |
形式 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| セーフティ
入力点数 |
テスト
出力点数 |
内部I/O
コモン線 処理 |
定格入力
電圧 |
オムロン製専用
セーフティ 入力機器 ＊5 |
セーフティ
スレーブ コネクション数 |
I/O
リフレッシュ方式 |
||||
| セーフティ
入力ユニット |
 |
4点 | 2点 | シンク
入力 （PNP） |
DC24V | 接続可能 | 1 | フリーラン
リフレッシュ 方式 |
Ver.1.1 | NX-SIH400 |
＊5. オムロン製専用セーフティ入力機器とは以下を指します。 NX-SIH400にはこれらの機器を専用コントローラなしで直接接続することができます。
詳細は、 「NXシリーズ セーフティコントロールユニット ユーザーズマニュアル」（Man.No.：SGFM-710）を参照してください。
| 種類 | 形式 |
|---|---|
| オムロン製 シングルビームセーフティセンサ | E3ZS |
| オムロン製 非接触式セーフティドアスイッチ | D40A-2、D40A |
セーフティ出力ユニット NX-SO
| 種類 | 外観 | 仕様 | ユニット
バージョン |
形式 | |||||
|---|---|---|---|---|---|---|---|---|---|
| セーフティ
出力点数 |
内部I/O
コモン線 処理 |
最大負荷電流 | 定格入力
電圧 |
セーフティ
スレーブ コネクション数 |
I/O
リフレッシュ方式 |
||||
| セーフティ
出力ユニット |
 |
2点 | ソース
出力 （PNP） |
2.0A/点
4.0A/ユニット（40℃） 2.5A/ユニット（55℃） 取付方向と周囲温度に よって異なります。 |
DC24V | 1 | フリーラン
リフレッシュ方式 |
Ver.1.0 | NX-SOH200 |
 |
4点 | ソース
出力 （PNP） |
0.5A/点
2.0A/ユニット |
DC24V | 1 | フリーラン
リフレッシュ方式 |
Ver.1.0 | NX-SOD400 | |
注. 詳細は、「NXシリーズセーフティI/Oユニットデータシート」（カタログ番号：SGFM-105）をご覧ください。
