アドバンスド・モータ状態監視機器

K7DD

可変速するモータのリアルタイム状態監視で予知保全の実現へ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

状態監視機器の改善・活用事例はこちら

1台のK7DDで複数の故障モードの判別が可能

カートを見る

この商品について

マイカタログに追加

情報更新 : 2024/02/01

定格/性能

仕様項目		仕様
操作電源	電源電圧・周波数	K7DD-PQMA：AC100-240V　50/60Hz K7DD-PQMD：DC24V
	許容電源電圧変動範囲	定格電源電圧の85～110%
	許容電源周波数	45～65Hz
	消費電力	K7DD-PQMA：15.7VA以下（AC100～240V）
	消費電力	K7DD-PQMD：5.2W以下（DC24V）
	推奨ヒューズ（外付け）	T2A タイムラグ高遮断容量
使用周囲温度		-10～55℃（ただし、結露または氷結のないこと）
使用周囲湿度		25～85%RH（ただし、結露のないこと）
保管温度		-20～65℃（ただし、結露または氷結のないこと）
高度		2000m以下
絶縁抵抗		20MΩ以上電源端子一括とその他端子一括、全端子一括とケース、（通信端子一括+トリガ入力端子一括+警報出力端子一括）とその他端子一括、（電圧入力端子一括+CT入力端子一括）とその他端子一括
耐電圧		AC2000V 1分間電源端子一括とその他端子一括、全端子一括とケース、（通信端子一括+トリガ入力端子一括+警報出力端子一括）とその他端子一括、（電圧入力端子一括+CT入力端子一括）とその他端子一括
耐振動		振動数10～55Hz、片振幅0.35mm、加速度50m/s²、X/Y/Z各方向 5min×10掃引
耐衝撃		100m/s² 3軸6方向各3回
保護構造		IP20
端子台形状		プッシュインPlus
ケース外装色		黒（マンセル N1.5）
取り付け		DINレール
質量		約360g
配線材	線種	単線/より線
	線材	銅
	推奨電線	0.25～1.5mm² AWG24～AWG16
	被覆剥きしろ（フェルール端子未使用時）	8mm＊、10mm、12mm ＊フェルール端子未使用時
設置環境		操作電源： EN/IEC61010-1 汚染度2、過電圧カテゴリⅡ
設置環境		測定回路： EN/IEC61010-2-030 汚染度2、CATⅡ 600V またはCATⅢ 300V
電磁環境		EN/IEC61326-1 Industrial electromagnetic environment
安全規格		UL61010-1、韓国電波法（KS C 9610-6-2、KS C 9811）、RCM、UKCA

計測仕様

仕様項目		仕様	規定条件
入力許容範囲（表示可能範囲）	電流	5Aレンジ：0.275～5.5A 25Aレンジ：1.375～27.5A 100Aレンジ：5.5～110.0A 200Aレンジ：11.0～220.0A 400Aレンジ：22.0～440.0A	・正弦波において、実効値にて規定・駆動周波数が許容範囲内であること
	電圧	150Vレンジ：8.3～165.0V 300Vレンジ：16.5～330.0V 600Vレンジ：33.0～660.0V	・正弦波において、実効値にて規定・駆動周波数が許容範囲内であること
	駆動周波数	40～250Hz	正弦波または単一次数の高調波含有率が20%以下であること
入力定格（計測精度保証範囲）	電流	5Aレンジ：1.0.～5.0A 25Aレンジ：5.0～25.0A 100Aレンジ：25.0～100.0A 200Aレンジ：100.0～200.0A 400Aレンジ：200.0～400.0A	・正弦波において、実効値にて規定・駆動周波数が許容範囲内であること
	電圧	150Vレンジ：75.0～150.0V 300Vレンジ：150.0～300.0V 600Vレンジ：300.0～600.0V	・正弦波において、実効値にて規定・駆動周波数が許容範囲内であること
	駆動周波数	45～245Hz	正弦波において
計測精度（周囲温度10～30℃）	電流	絶対精度：±0.5%FS±1digit くり返し精度：±1%rdg±1digit	・CTの精度のばらつきは含まず・駆動周波数が定格範囲内であること
	電圧	絶対精度：±0.5%FS±1digit くり返し精度：±1%rdg±1digit	駆動周波数が定格範囲内であること
	有効/無効電力	絶対精度：±2%FS±1digit くり返し精度：±1%rdg±1digit	・有効電力：力率0.5～1において・無効電力：力率0～0.5において・駆動周波数が定格範囲内であること
	駆動周波数	絶対精度：±0.5%FS±1digit くり返し精度：±1%rdg±1digit	正弦波において

計測対象

モータやバルブ等の計測対象を駆動する電源ラインの電圧・電流、もしくは電流のみを計測できます。

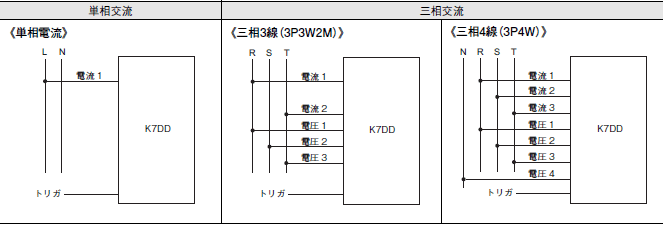

電源の相線式に応じて、３つの結線方式があります。

算出可能な特徴量一覧

名称		単相電流	3P3W2M	3P4W
電圧	実効値	-	〇	〇
	基本波振幅	-	〇	〇
	波形ピーク+	-	〇	〇
	波形ピーク-	-	〇	〇
	総合高調波歪み率	-	〇	〇
	不平衡率	-	〇	〇
電流	実効値	〇	〇	〇
	基本波振幅	〇	〇	〇
	波形ピーク+	〇	〇	〇
	波形ピーク-	〇	〇	〇
	総合高調波歪み率	〇	〇	〇
	不平衡率	-	〇	〇
電力	有効	-	〇	〇
	無効	-	〇	〇
	皮相	-	〇	〇
力率		-	〇	〇
高調波	電流含有率	〇	〇	〇
周波数		〇	〇	〇

Condition Monitoring Configuration Tool（設定ツール）と組み合わせた場合に、上記全特徴量を確認可能となります。
本体のみで確認可能な計測値は以下の通りです。
電圧実効値、電流実効値、電圧基本波振幅、電流基本波振幅、有効電力、力率、周波数
電圧総合高調波歪み率、電流総合高調波歪み率

トリガ入力端子の入力仕様

仕様項目	仕様
入力タイプ	無電圧有接点、オープンコレクタのいずれも可能。
短絡時残留電圧	1.5V以下
開放時もれ電流	0.1mA以下
短絡時通電電流	約7mA
最小検出時間	ON/OFFとも最低50ms以上継続で有効な入力として受け付け。

トランジスタ出力端子の出力仕様

仕様項目		仕様
トランジスタ出力（警報出力、異常時出力）	接点構成	NPNオープンコレクタ
	定格電圧	DC24V（最大電圧： DC26.4V）
	最大電流	50mA
	OFF時漏れ電流	0.1mA以下
	ON時残留電圧	1.5V以下

通信仕様

仕様項目		仕様
RS-485 通信1 RS-485 通信2	伝送路接続	RS-485：マルチドロップ
	通信方式	RS-485（2線式半二重）
	ケーブル長	通信速度115.2kbps以下：合計で最大500m（シールド付ツイストペアケーブル）通信速度230.4kbps：合計で最大200m（シールド付ツイストペアケーブル）
	プロトコル	Modbus RTU
	通信速度	9.6kbps/19.2kbps/38.4kbps/57.6kbps/115.2kbps/230.4kbps
	通信データ長	8bit 固定
	通信ストップビット	1bit 固定（通信パリティが偶数/奇数） 2bit 固定（通信パリティなし）
	接続形態	1：1または1：N
	最大接続台数	32台（上位機器含む）
	通信パリティ	なし/偶数/奇数
	送信待ち時間	0～99ms

CTの定格/性能＊1

形式	形K6CM-CICB005（-C）	形K6CM-CICB025（-C）	形K6CM-CICB100（-C）	形K6CM-CICB200（-C）	形K6CM-CICB400（-C）
構造	屋内分割型
一次側定格電流	5A	25A	100A	200A	400A
定格電圧	AC600V
二次巻線	3000ターン				6000ターン
絶縁抵抗	出力端子-ケース間：50MΩ以上
耐電圧	出力端子-ケース間：2000VAC 1min
保護素子	7.5V クランプ素子
許容脱着回数	100回
装着できる電線径＊2	φ7.9mm以下	φ9.5mm以下	φ14.5mm以下	φ24.0mm以下	φ35.5mm以下
使用温湿度範囲	-20～+60℃ 25～85%RH（ただし、結露または氷結しないこと）
保管温湿度範囲	-30～+65℃ 25～85%RH（ただし、結露または氷結しないこと）
付属ケーブル長	2.9m
付属ケーブル端子	本体側：フェルール端子、CT側：丸形端子
保護構造	IP20
