G3VM-□MT

MOS FETリレーモジュール

G3VM-□MT

漏れ電流1pA以下により機器の高信頼性化に貢献

2026年03月受注終了予定

形式一覧/価格/オンライン購入

※ Web特別価格提供品

形G3VM-□MTを動画でご紹介

MOS FETリレーの長寿命と漏れ電流1pA以下の両立を実現し機器の高信頼性化に貢献。説明動画やリファレンスデザインレポートを公開中

カートを見る

この商品について

関連情報

情報更新 : 2021/08/02

絶対最大定格（Ta＝25℃）

項目 記号 形G3VM-21MT 形G3VM-61MT 形G3VM-101MT 単位 条件
入力側 LED順電流（メイン制御） IF Main 30 mA
LED順電流（サブ制御） IF Sub 30 mA
直流順電流低減率 ΔIF/℃ -0.3 mA/℃ Ta≧25℃
LED逆電圧 VR 5 V
接合部温度 Tj 125 ℃
出力側 負荷電圧（ピークAC/DC） VOFF 20 60 100 V
連続負荷電流（ピークAC/DC） Io Main 200 800 550 mA
Io Sub 400
オン電流低減率 ΔIo Main/℃ -2 -8 -5.5 mA/℃ Ta≧25℃
ΔIo Sub/℃ -4
パルスオン電流 Iop 600 2400 1650 mA t=100ms、Duty=1/10
接合部温度 Tj 125 ℃
入出力間耐電圧＊ VI-O 500 Vrms AC 1分間
使用周囲温度 Ta -40～+110 ℃ 氷結・結露のないこと
保管温度 Tstg -40～+125 ℃
はんだ付け温度条件 - 260 ℃ 10s

注. 構造上において静電気に弱い製品のため取り扱う際には、作業台・人・はんだごて・はんだ実装装置などに対し必ず静電対策をお願いいたします。
＊入出力間耐電圧の測定は、LEDピン、受光側ピンをそれぞれ一括し、電圧を印加する。

電気的性能（Ta＝25℃）

項目 記号 形G3VM-21MT 形G3VM-61MT 形G3VM-101MT 単位 条件
入力側 LED順電圧（メイン制御） VF Main 最小 2.2 V IF Main=10mA
標準 2.54 2.42
最大 2.8
LED順電圧（サブ制御） VF Sub 最小 1.1 IF Sub=10mA
標準 1.27 1.21
最大 1.4
端子間容量（メイン端子） CT Main 標準 15 pF V=0、f=1MHz
端子間容量（サブ端子） CT Sub 標準 30
トリガLED順電流 IFT Main/Sub 最大 3 mA Io=100mA
復帰LED順電流 IFC Main/Sub 最小 0.1 IOFF=10uA
出力側 最大出力オン抵抗 RON Main 標準 8 0.4 0.8 Ω IF Main=5mA、t<1s
Io Main=連続負荷電流定格値
最大 12 0.8 1.5
開路時漏れ電流 ILEAK 最大 1 pA G3VM-21MT：VDD=20V
G3VM-61MT：VDD=50V
G3VM-101MT：VDD=80V

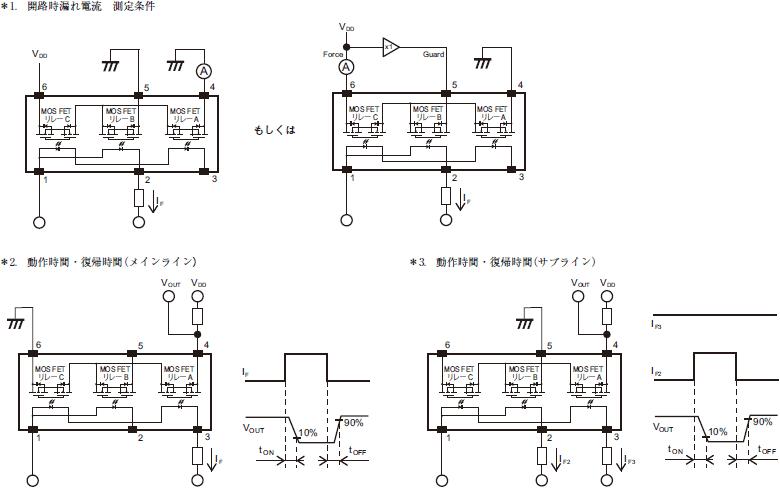

＊1
端子間容量 COFF 標準 0.6 38 23 pF V=0、f=1MHz
最大 1 -
入出力間容量 CI-O 標準 1
入出力間容量絶縁抵抗 RI-O 最小 1000 MΩ VI-O=500VDC、RoH≦60%
標準 108
動作時間（メインライン） tON Main 標準 - 0.75 0.6 ms G3VM-21MT：VDD=10V、
G3VM-61MT/101MT：VDD=20V、
IF Main=5mA、RL=200Ω
＊2
最大 0.3 2.5
復帰時間（メインライン） tOFF Main 標準 - 0.04
最大 0.3 0.5
動作時間（サブライン） tON Sub 標準 - 0.2 0.6 G3VM-21MT：VDD=10V、
G3VM-61MT/101MT：VDD=20V、
IF Main=5mA、IF Sub=5mA、RL=200Ω
＊3
最大 0.3 1 2.5
復帰時間（サブライン） tOFF Sub 標準 - 0.04
最大 0.3 0.5

G3VM-□MT 定格/性能 3

推奨動作条件

推奨動作条件は、高い信頼度でご使用いただくため、最大定格・電気的性能に対してディレーティングを考慮した指標です。
各項目は独立した条件であり、複合条件を同時に満たすものではありません。

項目 記号 形G3VM-21MT 形G3VM-61MT 形G3VM-101MT 単位
負荷電圧（ピークAC/DC） VDD 最大 16 48 80 V
動作LED順電流 IF 最小 5 mA
標準 7.5
最大 20
連続負荷電流（ピークAC/DC） Io Main 最大 200 800 550
Io Sub 400
動作温度 Ta 最小 -20 ℃
最大 85
