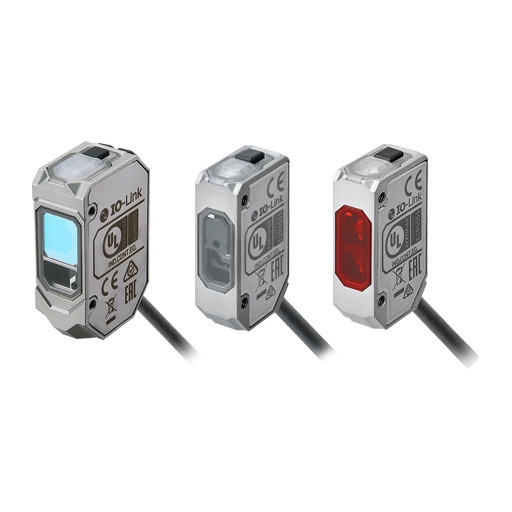

E3AS-HLシリーズ
ラインビームタイプ
| 接続方式 | 形式 | |||
|---|---|---|---|---|
| 検出範囲（白紙）
（赤色光） |
出力 | NPN出力 | PNP出力 | |
| IO-Link伝送速度 | ―― | COM3（230.4kbps）＊3 | ||
| コード引き出しタイプ
（2m）＊1 |
 |
形E3AS-HL500LMN 2M | 形E3AS-HL500LMT 2M | |
| M8コネクタタイプ | 形E3AS-HL500LMN M3 | 形E3AS-HL500LMT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-HL500LMN-M1TJ 0.3M | 形E3AS-HL500LMT-M1TJ 0.3M | ||
| コード引き出しタイプ
（2m）＊1 |
 |
形E3AS-HL150LMN 2M | 形E3AS-HL150LMT 2M | |
| M8コネクタタイプ | 形E3AS-HL150LMN M3 | 形E3AS-HL150LMT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-HL150LMN-M1TJ 0.3M | 形E3AS-HL150LMT-M1TJ 0.3M | ||
スポットタイプ
| 接続方式 | 形式 | |||
|---|---|---|---|---|
| 検出範囲（白紙）
（赤色光） |
出力 | NPN出力 | PNP出力 | |
| IO-Link伝送速度 | ―― | COM3（230.4kbps）＊3 | ||
| コード引き出しタイプ
（2m）＊1 |
|
形E3AS-HL500MN 2M | 形E3AS-HL500MT 2M | |
| M8コネクタタイプ | 形E3AS-HL500MN M3 | 形E3AS-HL500MT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-HL500MN-M1TJ 0.3M | 形E3AS-HL500MT-M1TJ 0.3M | ||
| コード引き出しタイプ
（2m）＊1 |
|
形E3AS-HL150MN 2M | 形E3AS-HL150MT 2M | |
| M8コネクタタイプ | 形E3AS-HL150MN M3 | 形E3AS-HL150MT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-HL150MN-M1TJ 0.3M | 形E3AS-HL150MT-M1TJ 0.3M | ||
＊1. コード長5mタイプを準備しています。形式は末尾が5Mとなります。（例：形E3AS-HL500LMN 5M/形E3AS-HL500MN 5M）
＊2. M8コネクタ中継タイプ（0.3m）を準備しています。形式は末尾が-M3J 0.3Mとなります。
（例：形E3AS-HL500LMN-M3J 0.3M/形E3AS-HL500MN-M3J 0.3M）
＊3. COM2（38.4kbps）タイプを準備しています。形式は末尾がDとなります。（例：形E3AS-HL500LMD 2M/形E3AS-HL500MD 2M）
E3AS-Fシリーズ
金属筐体タイプ
| 接続方式 | 形式 | |||
|---|---|---|---|---|
| 検出範囲（白紙）
（赤外光） |
出力 | NPN出力 | PNP出力 | |
| IO-Link伝送速度 | ―― | COM3（230.4kbps）＊3 | ||
| コード引き出しタイプ
（2m）＊1 |
 |
形E3AS-F1500IMN 2M | 形E3AS-F1500IMT 2M | |
| M8コネクタタイプ | 形E3AS-F1500IMN M3 | 形E3AS-F1500IMT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-F1500IMN-M1TJ 0.3M | 形E3AS-F1500IMT-M1TJ 0.3M | ||
| コード引き出しタイプ
（2m）＊1 |
 |
形E3AS-F1000IMN 2M | 形E3AS-F1000IMT 2M | |
| M8コネクタタイプ | 形E3AS-F1000IMN M3 | 形E3AS-F1000IMT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-F1000IMN-M1TJ 0.3M | 形E3AS-F1000IMT-M1TJ 0.3M | ||
樹脂筐体タイプ
| 接続方式 | 形式 | |||
|---|---|---|---|---|
| 検出範囲（白紙）
（赤外光） |
出力 | NPN出力 | PNP出力 | |
| IO-Link伝送速度 | ―― | COM3（230.4kbps）＊3 | ||
| コード引き出しタイプ
（2m）＊1 |
|
形E3AS-F1500IPN 2M | 形E3AS-F1500IPT 2M | |
| M8コネクタタイプ | 形E3AS-F1500IPN M3 | 形E3AS-F1500IPT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-F1500IPN-M1TJ 0.3M | 形E3AS-F1500IPT-M1TJ 0.3M | ||
| コード引き出しタイプ
（2m）＊1 |
|
形E3AS-F1000IPN 2M | 形E3AS-F1000IPT 2M | |
| M8コネクタタイプ | 形E3AS-F1000IPN M3 | 形E3AS-F1000IPT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-F1000IPN-M1TJ 0.3M | 形E3AS-F1000IPT-M1TJ 0.3M | ||
E3AS-Lシリーズ
| 接続方式 | 形式 | |||
|---|---|---|---|---|
| 検出範囲（白紙）
（赤色光） |
出力 | NPN出力 | PNP出力 | |
| IO-Link伝送速度 | ―― | COM3（230.4kbps）＊3 | ||
| コード引き出しタイプ
（2m）＊1 |
 |
形E3AS-L200MN 2M | 形E3AS-L200MT 2M | |
| M8コネクタタイプ | 形E3AS-L200MN M3 | 形E3AS-L200MT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-L200MN-M1TJ 0.3M | 形E3AS-L200MT-M1TJ 0.3M | ||
| コード引き出しタイプ
（2m）＊1 |
 |
形E3AS-L80MN 2M | 形E3AS-L80MT 2M | |
| M8コネクタタイプ | 形E3AS-L80MN M3 | 形E3AS-L80MT M3 | ||
| M12スマートクリック
コネクタ中継タイプ ＊2 |
形E3AS-L80MN-M1TJ 0.3M | 形E3AS-L80MT-M1TJ 0.3M | ||
＊1. コード長5mタイプを準備しています。形式は末尾が5Mとなります。（例：形E3AS-F1500IMN 5M/形E3AS-F1500IPN 5M/形E3AS-L200MN 5M）
＊2. M8コネクタ中継タイプ（0.3m）を準備しています。形式は末尾が-M3J 0.3Mとなります。
（例：形E3AS-F1500IMN-M3J 0.3M/形E3AS-F1500IPN-M3J 0.3M/形E3AS-L200MN-M3J 0.3M）
＊3. COM2（38.4kbps）タイプを準備しています。形式は末尾がDとなります。（例：形E3AS-F1500IMD 2M/形E3AS-F1500IPD 2M/形E3AS-L200MD 2M）
アクセサリ（別売）
センサI/Oコネクタ（片側コネクタ）
（コネクタタイプ・コネクタ中継タイプ必須）センサに付属しておりませんので、 必ずご注文ください。
丸型防水コネクタ 形XS3F-M8シリーズ
| 形状 | ケーブル仕様 | ケーブル外径
（mm） |
ケーブル
引出し方向 |
ケーブル長（m） | センサI/Oコネクタ形式 |
|---|---|---|---|---|---|
M8コネクタ
 |
PVCロボットケーブル | φ4 | ストレート | 2 | 形XS3F-M421-402-R |
| 5 | 形XS3F-M421-405-R | ||||
| L形 | 2 | 形XS3F-M422-402-R | |||
| 5 | 形XS3F-M422-405-R |
注1. 形XS3W（両側コネクタ）、ケーブル長1m、10mタイプもご用意しております。
詳細はXS3データシートをご参照ください。（カタログ番号：SDCA-031）
2. コネクタは、かん合した後、回転しません。
3. コード引き出し方向は、センサ投・受光面の180度反対方向で固定されます。
丸型防水コネクタ 形XS5シリーズ
| 形状 | ケーブル仕様 | ケーブル外径
（mm） |
ケーブル
引出し方向 |
ケーブル長（m） | センサI/Oコネクタ形式 |
|---|---|---|---|---|---|
| M12
スマートクリックコネクタ  |
PVCロボットケーブル | φ6 | ストレート | 2 | 形XS5F-D421-D80-F |
| 5 | 形XS5F-D421-G80-F | ||||
| L形 | 2 | 形XS5F-D422-D80-F | |||
| 5 | 形XS5F-D422-G80-F |
注1. 形XS5W（両側コネクタ）もご用意しております。詳細は「形XS5」をご参照ください。
2. コネクタは、かん合した後、回転しません。
3. コード引き出し方向は、センサ投・受光面の180度反対方向で固定されます。
取りつけ金具
E3AS-HLシリーズ用
センサに付属しておりませんので必要に応じてご注文ください。
| 形状 | 形式
（材質） |
コード引き出しタイプ | M12スマートクリック
コネクタ中継タイプ |
M8コネクタタイプ | |
|---|---|---|---|---|---|
| Ｌ型
取りつけ 金具 |
 |
形E39-L221
（SUS304） |
○ | ○ | ― |
| ヨコ型
保護カバー 取りつけ 金具 |
 |
形E39-L222
（SUS304） |
○ | ○ | ― |
| 背面
取りつけ 金具 |
 |
形E39-L223
（SUS304） |
○ | ○ | ○ ＊2 |
| 堅牢
取りつけ 金具 |
 |
形E39-L224
（SUS304） |
○ | ○ | ― |
| Ｌ型
取りつけ 金具 |
 |
形E39-L231
（SUS304） |
― ＊1 | ― ＊1 | ○ ＊3 |
| ヨコ型
保護カバー 取りつけ 金具 |
 |
形E39-L232
（SUS304） |
― ＊1 | ― ＊1 | ○ ＊3 |
| 堅牢
取りつけ 金具 |
 |
形E39-L234
（SUS304） |
― ＊1 | ― ＊1 | ○ ＊3 |
| 前面保護
カバー |
 |
形E39-E19 ＊4 | ○ | ○ | ○ |
＊1. コード引き出しタイプ、M12スマートクリックコネクタ中継タイプにも使用することができますが、金具形状をご確認の上お使いください。
＊2. 接続するセンサI/Oコネクタは設置環境ならびに金具形状をご確認の上お使いください。
＊3. 接続するセンサI/OコネクタはL形をお使いください。ストレート形は取りつけることができません。
＊4. 前面保護カバーはE3AS-HL用のアクセサリです。E3AS-F、E3AS-Lには取りつけることができません。
E3AS-F/Lシリーズ用
| 形状 | 形式
（材質） |
コード引き出しタイプ | M12スマートクリック
コネクタ中継タイプ |
M8コネクタタイプ | |
|---|---|---|---|---|---|
| Ｌ型
取りつけ 金具 |
 |
形E39-L201
（SUS304） |
○ | ○ | ― |
| ヨコ型
保護カバー 取りつけ 金具 |
 |
形E39-L202
（SUS304） |
○ | ○ | ― |
| 背面
取りつけ 金具 |
 |
形E39-L203
（SUS304） |
○ | ○ | ○ ＊2 |
| 堅牢
取りつけ 金具 |
 |
形E39-L204
（SUS304） |
○ | ○ | ― |
| Ｌ型
取りつけ 金具 |
 |
形E39-L211
（SUS304） |
― ＊1 | ― ＊1 | ○ ＊3 |
| ヨコ型
保護カバー 取りつけ 金具 |
 |
形E39-L212
（SUS304） |
― ＊1 | ― ＊1 | ○ ＊3 |
| 堅牢
取りつけ 金具 |
 |
形E39-L214
（SUS304） |
― ＊1 | ― ＊1 | ○ ＊3 |
＊1. コード引き出しタイプ、M12スマートクリックコネクタ中継タイプにも使用することができますが、金具形状をご確認の上お使いください。
＊2. 接続するセンサI/Oコネクタは設置環境ならびに金具形状をご確認の上お使いください。
＊3. 接続するセンサI/OコネクタはL形をお使いください。ストレート形は取りつけることができません。
E3AS-HL/F/Lシリーズ共通
センサに付属しておりませんので必要に応じてご注文ください。
| 形状 | 形式
（材質） |
コード引き出しタイプ | M12スマートクリック
コネクタ中継タイプ |
M8コネクタタイプ | |
|---|---|---|---|---|---|
| フレキシブル
取りつけ金具 |
 |
形E39-L261 ＊1
（SUS304） |
○ | ○ | ○ |
| 支柱 50mm |  |
形E39-L262 | ○ | ○ | ○ |
| 支柱 100mm |  |
形E39-L263 | ○ | ○ | ○ |
| エアブロー
ユニット |
 |
形E39-E16 ＊2 | ○ | ○ | ○ |
＊1. 別売りの支柱（形E39-L262もしくは形E39-L263）と合わせてご購入ください。
＊2. エアー用チューブは付属しておりません。
