※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

MicroHAWK V430-Fシリーズ

コードリーダ代表的な機種

形状 画素数 視野* 読取り距離* 照明 形式 標準価格(¥)
3702_lu_1_1 500万画素
(2592×1944)
(カラー)
広視野 オートフォーカス
50~300mm
スタンダード照明、白色 V430-F000W50C-SWX オープン価格
中視野 スタンダード照明、白色 V430-F000M50C-SWX
120万画素
(1280×960)
(モノクロ)
広視野 オートフォーカス
50~300mm
スタンダード照明、赤色 V430-F000W12M-SRX
中視野 スタンダード照明、赤色 V430-F000M12M-SRX
狭視野 オートフォーカス
40~150mm
スタンダード照明、赤色 V430-F000N12M-SRX
狭視野・
長距離
オートフォーカス
75~1160mm
スタンダード照明、赤色 V430-F000L12M-SRX
中視野 オートフォーカス
50~300mm
リング照明、赤色 V430-F000M12M-RRX
狭視野 オートフォーカス
40~150mm
リング照明、赤色 V430-F000N12M-RRX
30万画素
(752×480)
(モノクロ)
中視野 オートフォーカス
50~300mm
スタンダード照明、赤色 V430-F000M03M-SRX
中視野 固定焦点 50mm スタンダード照明、赤色 V430-F050M03M-SRX
中視野 固定焦点 81mm スタンダード照明、赤色 V430-F081M03M-SRX
中視野 固定焦点 102mm スタンダード照明、赤色 V430-F102M03M-SRX

コードリーダの形式構成

代表的な機種の表にない形式をご希望の場合は、組み合わせ表をご覧のうえ、当社営業員までお問い合わせください。

カテゴリ:

(1)固定焦点カメラ

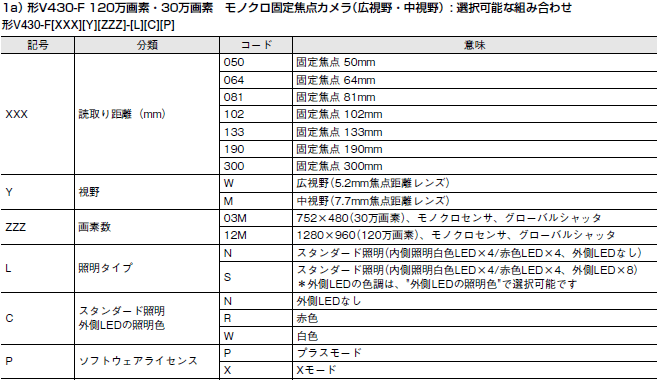

   a)形V430-F 120万画素・30万画素 モノクロ固定焦点カメラ(広視野・中視野)

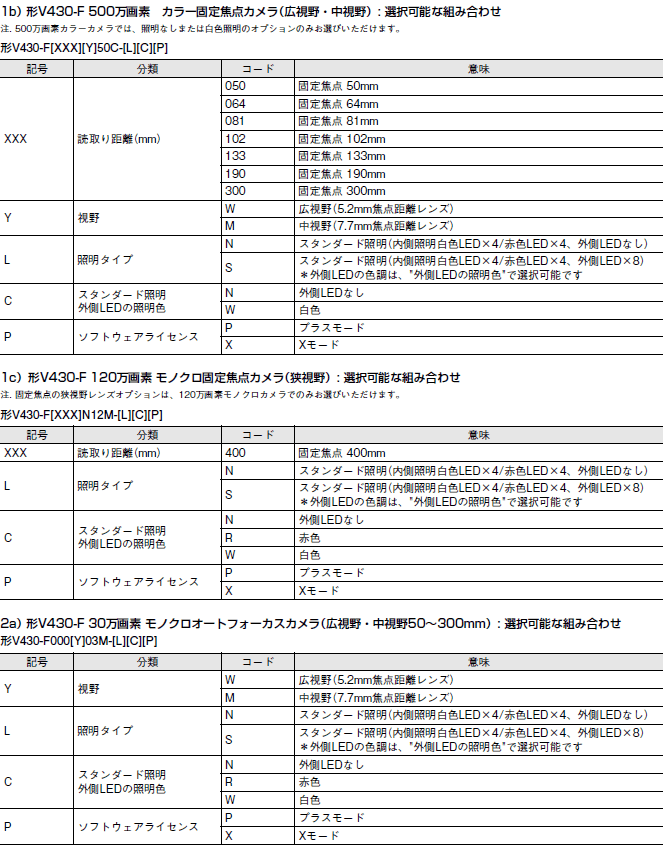

   b)形V430-F 500万画素 カラー固定焦点カメラ(広視野・中視野)
   c)形V430-F 120万画素 モノクロ固定焦点カメラ(狭視野)
(2)オートフォーカスカメラ
   a)形V430-F 30万画素 モノクロオートフォーカスカメラ(広視野・中視野50~300mm)

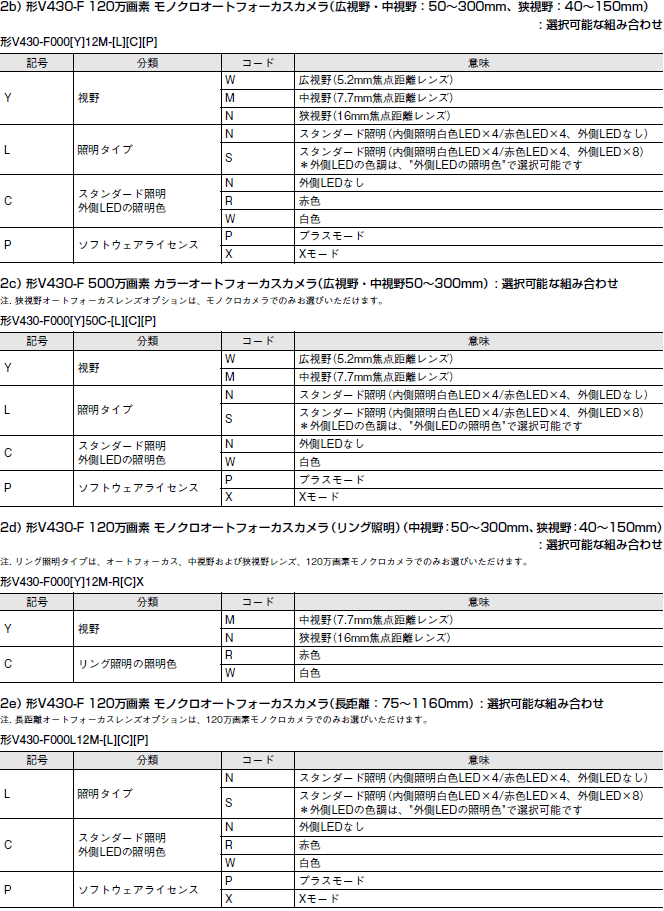

   b)形V430-F 120万画素 モノクロオートフォーカスカメラ(広視野・中視野:50~300mm、狭視野:40~150mm)
   c)形V430-F 500万画素 カラーオートフォーカスカメラ(広視野・中視野50~300mm)
   d)形V430-F 120万画素 モノクロオートフォーカスカメラ(リング照明)(中視野:50~300mm、狭視野:40~150mm)
   e)形V430-F 120万画素 モノクロオートフォーカスカメラ(長距離:75~1160mm)

用語解説

MicroHAWK V430-F / V420-Fシリーズ 種類/価格 6
MicroHAWK V430-F / V420-Fシリーズ 種類/価格 7
MicroHAWK V430-F / V420-Fシリーズ 種類/価格 8
MicroHAWK V430-F / V420-Fシリーズ 種類/価格 9

取付け金具

形状 種類 形式 標準価格(¥)
3702_lu_6_1 L字型ブラケット(角度調整可能) V430-AM0 オープン価格
3702_lu_6_2 カメラマウントブラケット V430-AM1 オープン価格
3702_lu_6_3 カメラマウントスタンド V430-AM2 オープン価格
3702_lu_6_4
カメラマウント(上下左右可動) V430-AM3 オープン価格
3702_lu_6_5 絶縁マウントキット
(ナイロン製ネジおよびワッシャ付属)
V430-AM4 オープン価格
3702_lu_6_6 カメラマウントブラケット(リング照明用) V430-AM6 オープン価格

スタンダード照明用 光学オプション

形状 種類 形式 標準価格(¥)
3702_lu_7_1 交換用フロントカバー V430-AF10 *1 オープン価格
3702_lu_7_2 拡散板 V430-AF11 *1 オープン価格
3702_lu_7_3 偏光板 V430-AF12 *1 オープン価格
3702_lu_7_4 YAGフィルタ
(コードリーダの周囲に取付けられたレーザ製品からの
レーザ光の妨害を防ぐためのフィルタ)
V430-AF4 オープン価格
3702_lu_7_5 ESDセーフカバー
(静電気放電(ESD)により他の電子デバイスに
損傷を与えないことを目的としたカバー)
V430-AF5 オープン価格
3702_lu_7_6 赤色フィルタ付きフロントカバー
(赤色光のみを透過させたいときに使用)
V430-AF6 オープン価格
3702_lu_7_7 青色フィルタ付きフロントカバー
(青色光のみを透過させたいときに使用)
V430-AF7 オープン価格

*1. このデータシートで記載している、形V430-AF10、形V430-AF11、形V430-AF12は、MicroHAWK V/F4□0-F□□□□□□□-□□□に対応しているアクセサリです。旧機種のV430-F□□□□□□□に対応しているアクセサリは、形V430-AF0、形V430-AF1、形V430-AF2です。
ご使用機種の形式に基づいて、表から正しいアクセサリを選択してください。

アクセサリ 新機種のコードリーダ形式
V430-F□□□□□□□-□□□
旧機種のコードリーダ形式
V430-F□□□□□□□
交換用フロントカバー V430-AF10 V430-AF0
拡散板 V430-AF11 V430-AF1
偏光板 V430-AF12 V430-AF2

スタンダード照明用 光源オプション(外側LED)

形状 種類 形式 標準価格(¥)
3702_lu_8_1 赤色LED V430-ALR オープン価格
白色LED V430-ALW オープン価格
青色LED V430-ALB オープン価格
赤外LED V430-ALI オープン価格

リング照明用 光学オプション

形状 種類 形式 標準価格(¥)
3702_lu_9_1 交換用フロントカバー(リング照明用)
(拡散板は付属していません) *1
V430-AF0R オープン価格
3702_lu_9_2 拡散板(リング照明用)
(フロントカバーは付属していません) *2
V430-AF1R オープン価格
3702_lu_9_3 偏光板(リング照明用) *3 V430-AF2R オープン価格

注1. リング照明タイプのV430には、標準で拡散板が取り付けられています。
   拡散板を交換される場合は、拡散板(リング照明用)形V430-AF1Rをご購入下さい。
 2. 拡散板(リング照明用)には、フロントカバーは付属していません。
   フロントカバーを交換される場合は、交換用フロントカバー(リング照明用)形V430-AF0Rをご購入下さい。
 3. 偏光板(リング照明用)は、偏光板とフロントカバーが一体の構造です。

リング照明用 光源オプション

形状 種類 形式 標準価格(¥)
3702_lu_10_1 赤色LED(リング照明用) V430-ALRR オープン価格
白色LED(リング照明用) V430-ALWR オープン価格
青色LED(リング照明用) V430-ALBR オープン価格
赤外LED(リング照明用) V430-ALIR オープン価格

光学オプション(スタンダード照明/リング照明共通)

形状 種類 形式 標準価格(¥)
3702_lu_11_1 ライトアングルミラー V430-AF3 オープン価格

ケーブル

形状 カテゴリ 長さ/仕様 形式 標準価格(¥)
3702_lu_12_1 ・Ethernetケーブル(耐屈曲)
・ストレートコネクタ
1m V430-WE-1M オープン価格
3m V430-WE-3M
5m V430-WE-5M
3702_lu_12_2 ・Ethernetケーブル(耐屈曲)
・上向きライトアングルコネクタ
3m V430-WELU-3M オープン価格
・Ethernetケーブル(耐屈曲)
・下向きライトアングルコネクタ
3m V430-WELD-3M オープン価格
3702_lu_12_3 ・I/O(M12)ケーブル(耐屈曲)*3
・ストレートコネクタ
1m V430-WQ-1M オープン価格
1m V430-WQF-1M *1
3m V430-WQ-3M
5m V430-WQ-5M
3702_lu_12_4 ・RS-232C - I/O(M12)
 2股ケーブル(耐屈曲)
・ストレートコネクタ
2.7m V430-WQR-3M *2 オープン価格
3702_lu_12_5 ・キーボードウェッジ - I/O(M12)
 2股ケーブル(耐屈曲)
・ストレートコネクタ
2.7m V430-WQK-3M
3702_lu_12_6 ・I/O(フライングリード)ケーブル(耐屈曲)
・ストレートコネクタ
3m V430-W8-3M オープン価格
3m V430-W8F-3M *1
5m V430-W8-5M
5m V430-W8F-5M *1
3702_lu_12_7 ・I/O(フライングリード)ケーブル(耐屈曲)
・上向きライトアングルコネクタ
3m V430-W8LU-3M オープン価格
3m V430-W8LUF-3M *1
・I/O(フライングリード)ケーブル(耐屈曲)
・下向きライトアングルコネクタ
3m V430-W8LD-3M
3m V430-W8LDF-3M *1

*1. フィルタ付ケーブルです。
   ノイズの多い環境で使用する場合はフィルタ付きケーブルを使用してください。
*2. 形V430-WQR-3Mはラインナップ拡充に伴う形V430-W2-3Mの形式変更した商品です。旧機種からの機能変更はありませんので、現在ご使用のお客様は継続してご使用いただけます。
*3. I/O(フライングリード)ケーブルV430-W8シリーズの延長ケーブルとして使用可能です。

MicroHAWK V420-Fシリーズ

コードリーダ代表的な機種

形状 画素数 視野* 読取り距離* 照明 形式 標準価格(¥)
3702_lu_13_1 500万画素
(2592×1944)
(カラー)
広視野 オートフォーカス
50~300mm
スタンダード照明、白色 V420-F000W50C-SWX オープン価格
中視野 スタンダード照明、白色 V420-F000M50C-SWX
120万画素
(1280×960)
(モノクロ)
広視野 スタンダード照明、赤色 V420-F000W12M-SRX
中視野 スタンダード照明、赤色 V420-F000M12M-SRX
狭視野 オートフォーカス
40~150mm
スタンダード照明、赤色 V420-F000N12M-SRX
狭視野・
長距離
オートフォーカス
75~1160mm
スタンダード照明、赤色 V420-F000L12M-SRX
30万画素
(752×480)
(モノクロ)
中視野 オートフォーカス
50~300mm
スタンダード照明、赤色 V420-F000M03M-SRX

コードリーダの形式構成

代表的な機種の表にない形式をご希望の場合は、組み合わせ表をご覧のうえ、当社営業員までお問い合わせください。

カテゴリ

(1)固定焦点カメラ
   a)形V420-F 120万画素・30万画素 モノクロ固定焦点カメラ(広視野・中視野)

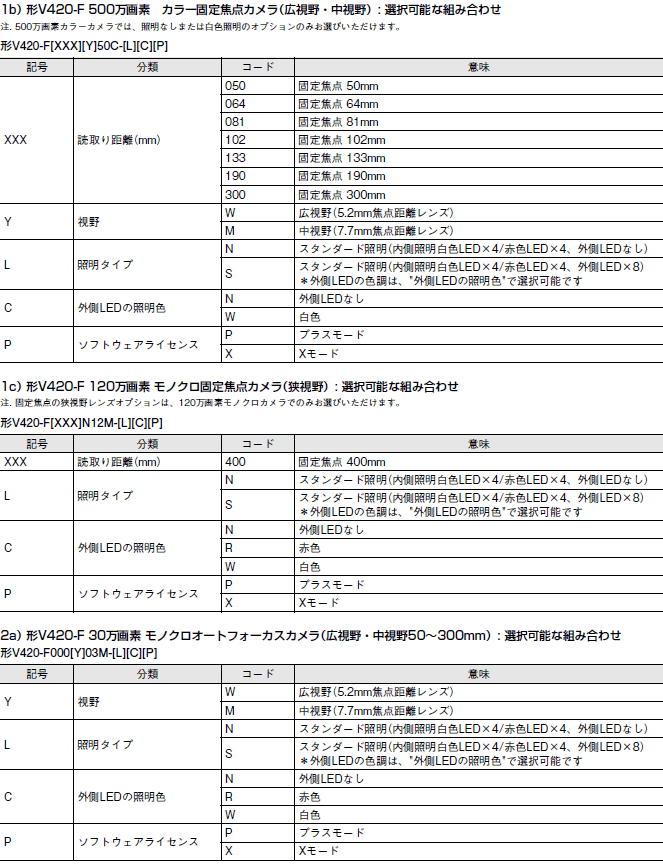

   b)形V420-F 500万画素 カラー固定焦点カメラ(広視野・中視野)
   c)形V420-F 120万画素 モノクロ固定焦点カメラ(狭視野)
(2)オートフォーカスカメラ
   a)形V420-F 30万画素 モノクロオートフォーカスカメラ(広視野・中視野50~300mm)

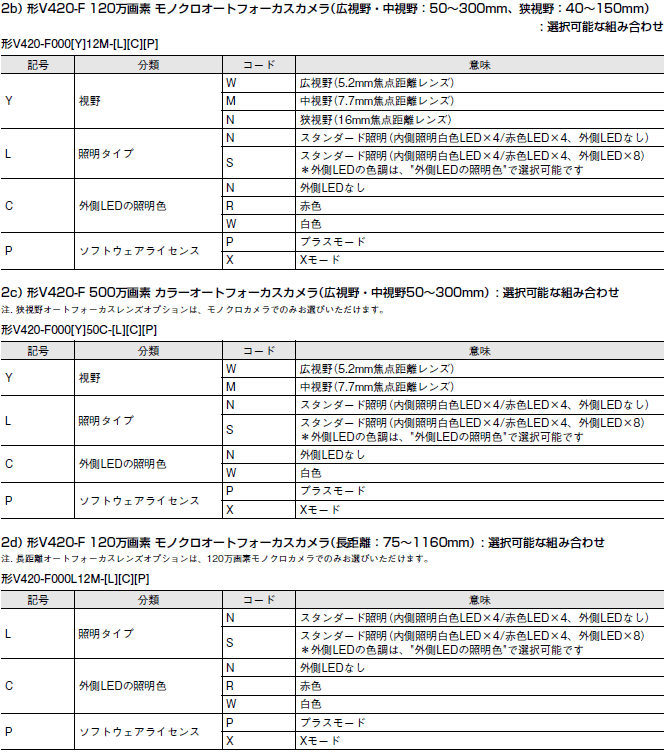

   b)形V420-F 120万画素 モノクロオートフォーカスカメラ(広視野・中視野:50~300mm、狭視野:40~150mm)
   c)形V420-F 500万画素 カラーオートフォーカスカメラ(広視野・中視野50~300mm)
   d)形V420-F 120万画素 モノクロオートフォーカスカメラ(長距離:75~1160 mm)

用語解説

MicroHAWK V430-F / V420-Fシリーズ 種類/価格 26
MicroHAWK V430-F / V420-Fシリーズ 種類/価格 27
MicroHAWK V430-F / V420-Fシリーズ 種類/価格 28
MicroHAWK V430-F / V420-Fシリーズ 種類/価格 29

取付け金具

形状 種類 形式 標準価格(¥)
3702_lu_6_1 L字型ブラケット(角度調整可能) V430-AM0 オープン価格
3702_lu_6_2 カメラマウントブラケット V430-AM1 オープン価格
3702_lu_6_3 カメラマウントスタンド V430-AM2 オープン価格
3702_lu_6_4 カメラマウント(上下左右可動) V430-AM3 オープン価格
3702_lu_6_5 絶縁マウントキット
(ナイロン製ネジおよびワッシャ付属)
V430-AM4 オープン価格

光学オプション

形状 種類 形式 標準価格(¥)
3702_lu_7_1 交換用フロントカバー V430-AF10 オープン価格
3702_lu_7_2 拡散板 V430-AF11 オープン価格
3702_lu_7_3 偏光板 V430-AF12 オープン価格
3702_lu_11_1 ライトアングルミラー
V430-AF3 オープン価格
3702_lu_7_4 YAGフィルタ
(コードリーダの周囲に取付けられたレーザ製品からの
レーザ光の妨害を防ぐためのフィルタ)
V430-AF4 オープン価格
3702_lu_7_5 ESDセーフカバー
(静電気放電(ESD)により他の電子デバイスに
損傷を与えないことを目的としたカバー)
V430-AF5 オープン価格
3702_lu_7_6 赤色フィルタ付きフロントカバー
(赤色光のみを透過させたいときに使用)
V430-AF6 オープン価格
3702_lu_7_7 青色フィルタ付きフロントカバー
(青色光のみを透過させたいときに使用)
V430-AF7 オープン価格

照明用光源オプション(外側LED)

形状 種類 形式 標準価格(¥)
3702_lu_8_1 赤色LED V430-ALR オープン価格
白色LED V430-ALW オープン価格
青色LED V430-ALB オープン価格
赤外LED V430-ALI オープン価格

ケーブル

スピード・照明光量のパフォーマンスを最大限発揮させるためには、電源が必要です。
電源が使用できるケーブルには、ケーブルと電源がセットになったタイプと、個別に手配いただけるタイプがあります。必要に応じて選定してください。

MicroHAWK V430-F / V420-Fシリーズ 種類/価格 33

形状 カテゴリ タイプ 長さ/仕様 形式 標準価格(¥)
3702_lu_22_1 USB分岐ケーブル
(外部電源なし)
ケーブルのみ 1m V420-WUB-1M オープン価格
3702_lu_22_2
(V420-AC1の例)
USB分岐ケーブル
(外部電源接続用)
ケーブル/電源キット - V420-AC1
ケーブルのみ 1m V420-WUX-1M
電源のみ
(ACアダプタ)
2m 97-9000006-01
3702_lu_22_3
(V420-AC0の例)
RS-232C分岐ケーブル
(外部電源接続用)
ケーブル/電源キット - V420-AC0
ケーブルのみ 1m V420-WRX-1M
電源のみ
(ACアダプタ)
2m 97-9000006-01
3702_lu_22_4
(V420-WU8X-1Mの例)
USB分岐ケーブル
(I/O分岐および
電源接続用)
ケーブル/電源キット - V420-AC2
ケーブルのみ 1m V420-WU8X-1M
電源のみ
(ACアダプタ)
2m 97-000011-02
I/Oケーブル - 61-000151-01
3702_lu_22_5
(V420-WRU8X-1Mの例)
RS-232C分岐ケーブル
(I/O、USB分岐
および電源接続用)
ケーブルのみ 1m V420-WRU8X-1M
電源のみ
(ACアダプタ)
2m 97-000011-02

本ページにない形式の詳細は、データシート(SDNC-009)をご覧ください。
