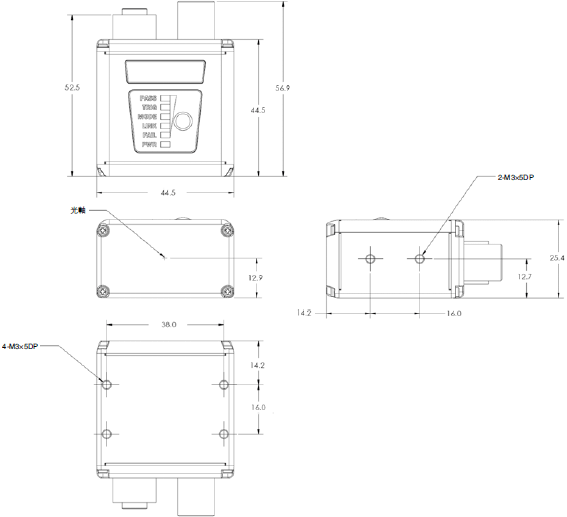

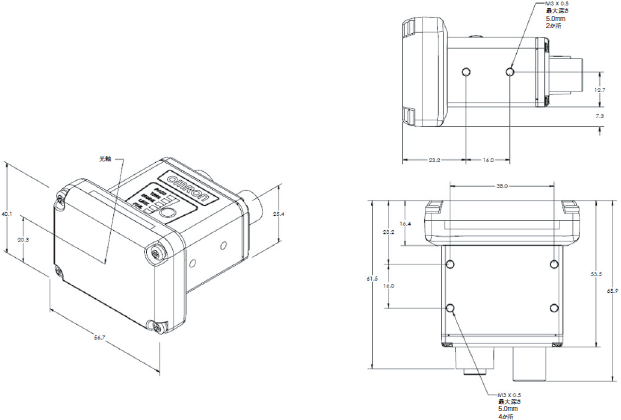

MicroHAWK V430-Fシリーズ

コードリーダ
形V430-F

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 3

コードリーダ
形V430-F(リング照明用 光源オプション形V430-AL□Rを付けた場合)

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 4

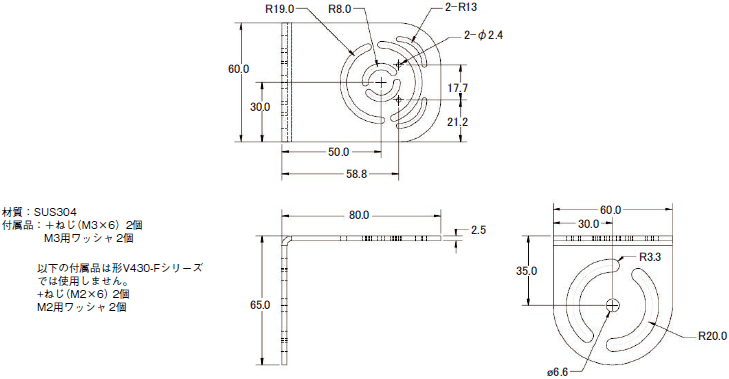

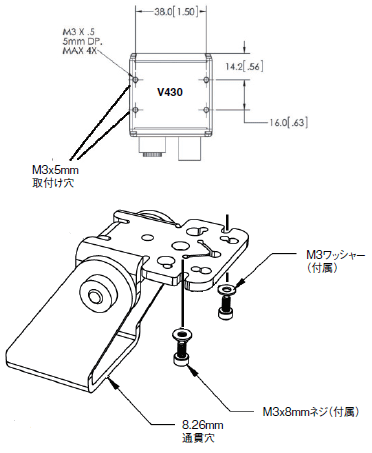

L字型ブラケット(角度調整可能)
形V430-AM0

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 5

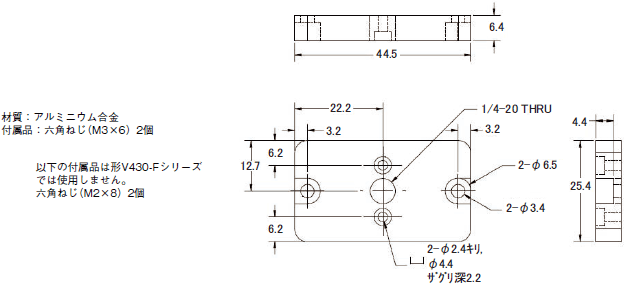

カメラマウントブラケット
形V430-AM1

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 6

カメラマウントスタンド
形V430-AM2

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 7

カメラマウント(上下左右可動)
V430-AM3

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 8

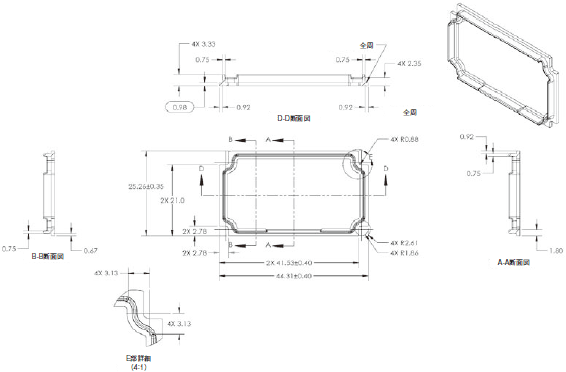

交換用フロントカバー
形V430-AF10

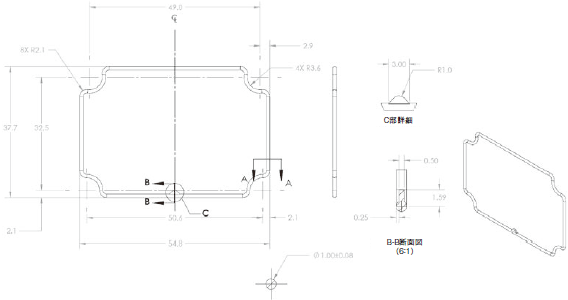

拡散板
形V430-AF11
偏光板
形V430-AF12
YAGフィルタ
形V430-AF4
ESDセーフカバー
形V430-AF5

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 9

ライトアングルミラー
形V430-AF3

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 10

赤色フィルタ付きフロントカバー
形V430-AF6
青色フィルタ付きフロントカバー
形V430-AF7
赤色内蔵LED
形V430-ALR
白色内蔵LED
形V430-ALW
青色内蔵LED
形V430-ALB
赤外内蔵LED
形V430-ALI

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 11

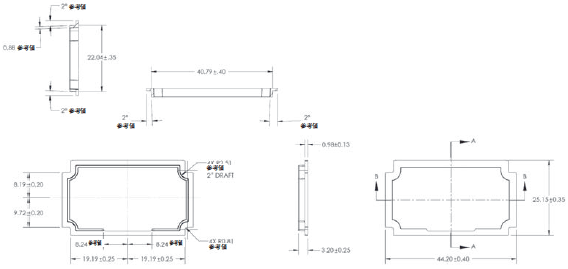

交換用フロントカバー(リング照明用)
形V430-AF0R
拡散板(リング照明用)
形V430-AF1R
偏光板(リング照明用)
形V430-AF2R
赤色内蔵LED(リング照明用)
形V430-ALRR
白色内蔵LED(リング照明用)
形V430-ALWR
青色内蔵LED(リング照明用)
形V430-ALBR
赤外内蔵LED(リング照明用)
形V430-ALIR

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 12

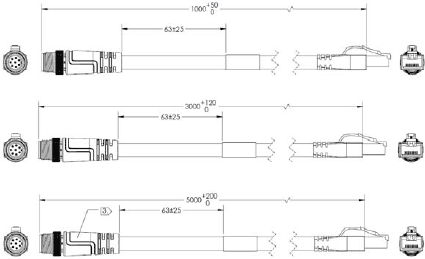

Ethernetケーブル
ストレートコネクタ(1m/3m/5m)
形V430-WE-1M
形V430-WE-3M
形V430-WE-5M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 13

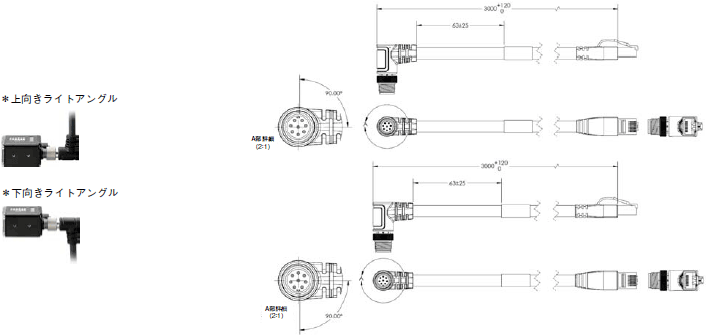

Ethernetケーブル
ライトアングルコネクタ(3m)
形V430-WELU-3M(上向きライトアングル)*
形V430-WELD-3M(下向きライトアングル)*

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 14

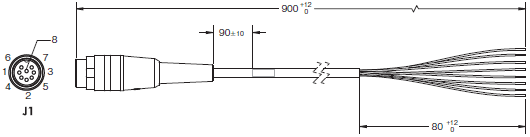

I/O(M12)ケーブル
ストレートコネクタ(1m/3m/5m)
形V430-WQ-1M
形V430-WQ-3M
形V430-WQ-5M
ノイズ対策ケーブル
形V430-WQF-1M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 15

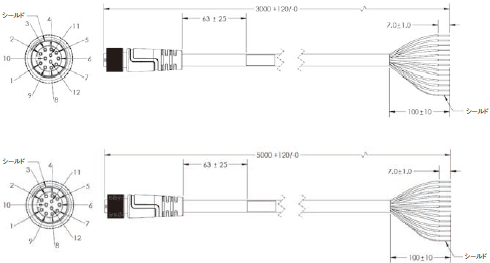

I/O(フライングリード)ケーブル
ストレートコネクタ(3m/5m)
形V430-W8-3M
形V430-W8-5M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 16

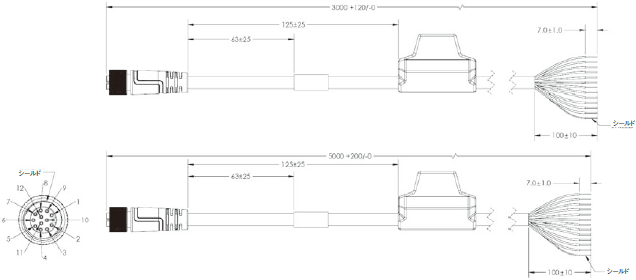

I/O(フライングリード)ケーブル
ストレートコネクタ(3m/5m)
フィルタ付ケーブル
形V430-W8F-3M
形V430-W8F-5M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 17

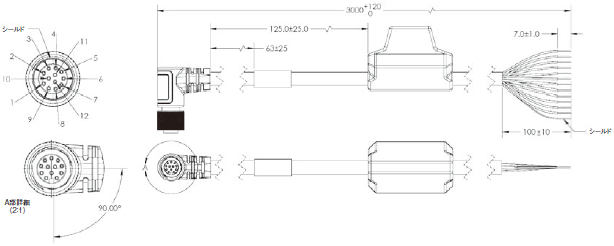

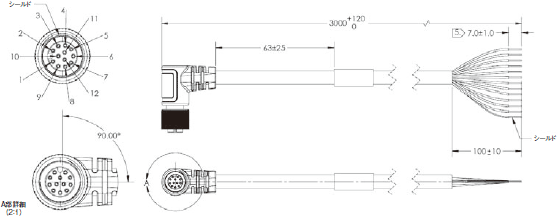

I/O(フライングリード)ケーブル

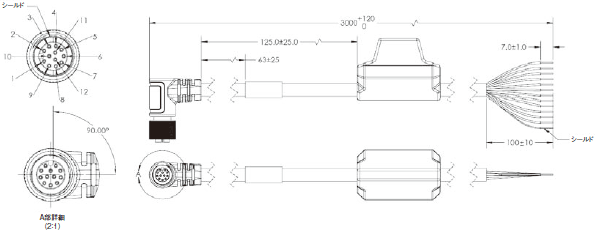

上向きライトアングルコネクタ(3m)
形V430-W8LU-3M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 18

I/O(フライングリード)ケーブル
上向きライトアングルコネクタ(3m)
ノイズ対策ケーブル
形V430-W8LUF-3M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 19

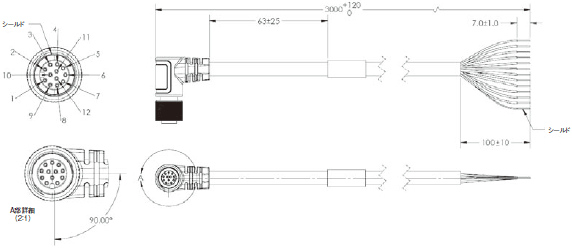

I/O(フライングリード)ケーブル
下向きライトアングルコネクタ(3m)
形V430-W8LD-3M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 20

I/O(フライングリード)ケーブル
下向きライトアングルコネクタ(3m)
ノイズ対策ケーブル
形V430-W8LDF-3M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 21

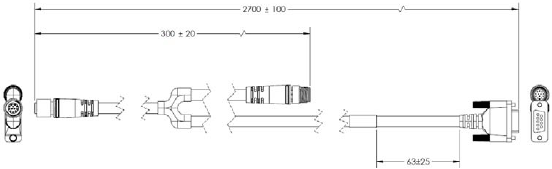

RS-232C- I/O(M12) 2股ケーブル
ストレートコネクタ(2.7m)
形V430-WQR-3M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 22

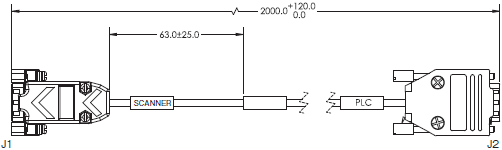

オムロン製 プログラマブルコントローラ(CS/CJ/NJ)
接続用RS-232Cケーブル
形V430-WPLC-2M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 23

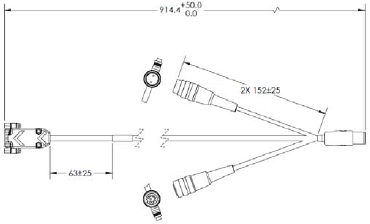

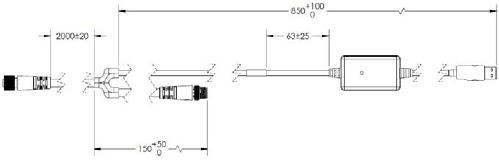

キーボードウェッジ- I/O(M12) 2股ケーブル
ストレートコネクタ(2.7m)
形V430-WQK-3M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 24

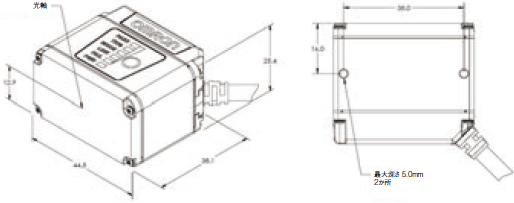

MicroHAWK V420-Fシリーズ

コードリーダ
形V420-F

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 26

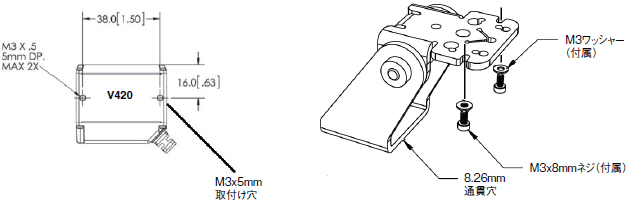

L字型ブラケット(角度調整可能)
形V430-AM0

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 27

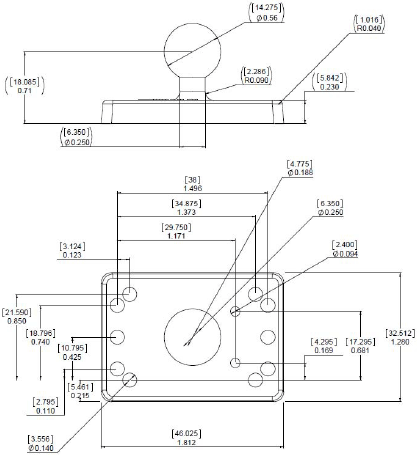

カメラマウントブラケット
形V430-AM1

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 28

カメラマウントスタンド
形V430-AM2

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 29

カメラマウント(上下左右可動)
V430-AM3

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 30

交換用フロントカバー
形V430-AF10
拡散板
形V430-AF11
偏光板
形V430-AF12
YAGフィルタ
形V430-AF4
ESDセーフカバー
形V430-AF5

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 31

ライトアングルミラー
形V430-AF3

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 32

赤色フィルタ付きフロントカバー
形V430-AF6
青色フィルタ付きフロントカバー
形V430-AF7
赤色内蔵LED
形V430-ALR
白色内蔵LED
形V430-ALW
青色内蔵LED
形V430-ALB
赤外内蔵LED
形V430-ALI

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 33

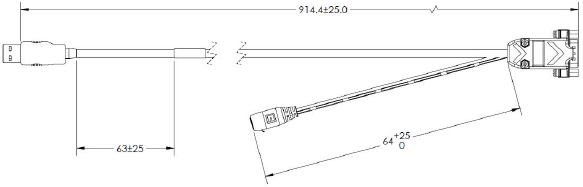

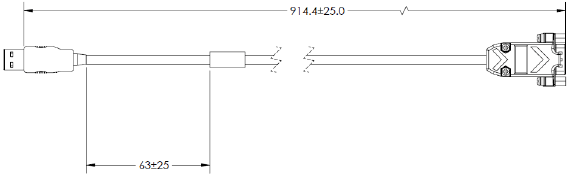

USB分岐ケーブル(外部電源なし)
形V420-WUB-1M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 34

USB分岐ケーブル(外部電源接続用)
形V420-WUX-1M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 35

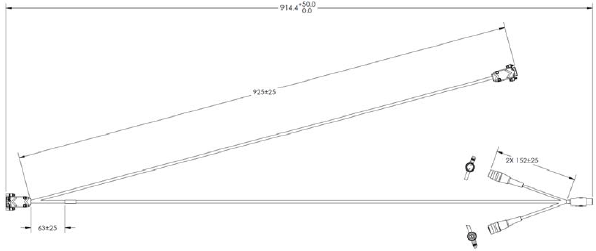

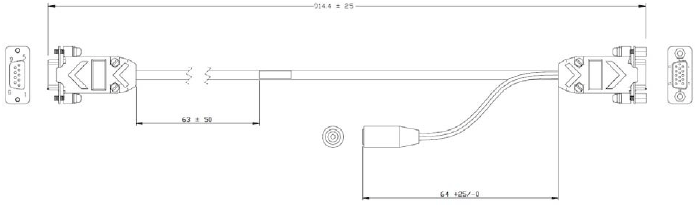

RS-232C分岐ケーブル(外部電源接続用)
形V420-WRX-1M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 36

USB分岐ケーブル(I/O分岐および電源接続用)
形V420-WU8X-1M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 37

RS-232C分岐ケーブル(I/O、USB分岐および電源接続用)
形V420-WRU8X-1M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 38

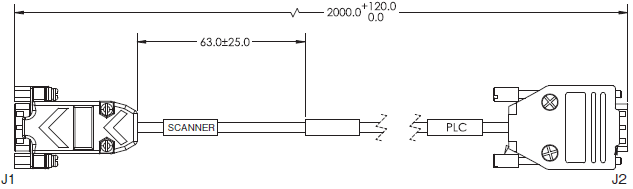

オムロン製 プログラマブルコントローラ(CS/CJ/NJ)接続用RS-232Cケーブル
形V430-WPLC-2M

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 39

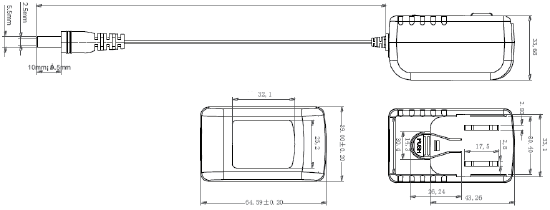

電源(ACアダプタ)
USB分岐ケーブル(外部電源接続用) 形V420-WUX-1M用
RS-232C分岐ケーブル(外部電源接続用) 形V420-WRX-1M用
97-9000006-01

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 40

電源(ACアダプタ)
USB分岐ケーブル(I/O分岐および電源接続用)V420-WU8X-1M用
RS-232C分岐ケーブル(I/O、USB分岐および電源接続用)V420-WRU8X-1M用
97-000011-02

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 41

I/Oケーブル
61-000151-01

MicroHAWK V430-F / V420-Fシリーズ 外形寸法 42

本ページにない形式の詳細は、データシート(SDNC-009)をご覧ください。
