S8BA

無停電電源装置(UPS)

S8BA

産業用コンピュータ(IPC)/コントローラの瞬低・停電対策に最適なDC-DCタイプ。DINレール取り付けの小型UPS

※ Web特別価格提供品

(単位:mm)

S8BA-LF バッテリ一体型

本体

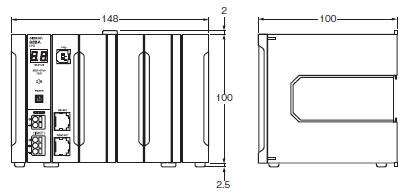

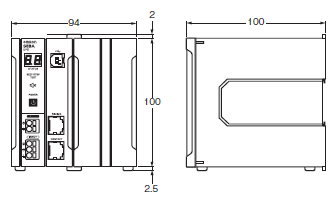

形S8BA-24D24D120LF(120W)

S8BA 外形寸法 2

形S8BA-24D24D240LF(240W)

S8BA 外形寸法 3

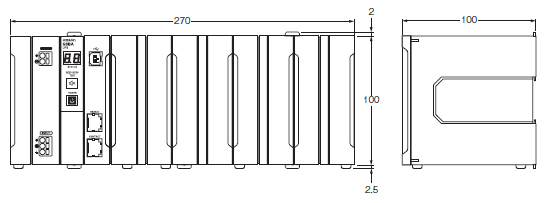

形S8BA-24D24D360LF(360W)
形S8BA-24D24D480LF(480W)

S8BA 外形寸法 4

レール取り付け用別売品

支持レール(アルミ製)

形PFP-100N
形PFP-50N

S8BA 外形寸法 6

形PFP-100N2

S8BA 外形寸法 7

止め金具(エンドプレート)

形PFP-M

S8BA 外形寸法 8

注1. 振動・衝撃のかかる可能性のある場合は、アルミの磨耗による金属くずが発生する恐れがありますので、鉄製DINレールをお使いください。
 2. 製品が横すべりをするような場合は、エンドプレート(形PFP-M)を本体の両端に取り付けてください。

S8BA-SBF バッテリ分離型

本体

UPSバッテリ分離型

制御ユニット

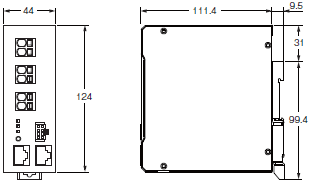

形S8BA-24D24D480SBF

S8BA 外形寸法 14

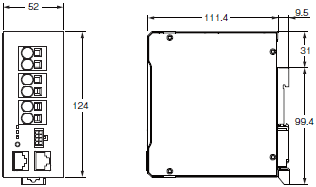

形S8BA-24D24D960SBF

S8BA 外形寸法 15

バッテリユニット

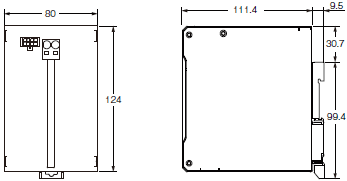

形S8BA-S480L

S8BA 外形寸法 17

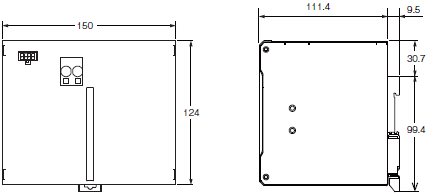

形S8BA-S960L

S8BA 外形寸法 18

レール取り付け用別売品

支持レール(アルミ製)

形PFP-100N
形PFP-50N

S8BA 外形寸法 20

形PFP-100N2

S8BA 外形寸法 21

止め金具(エンドプレート)

形PFP-M

S8BA 外形寸法 23

注1. 振動・衝撃のかかる可能性のある場合は、アルミの磨耗による金属くずが発生する恐れがありますので、鉄製DINレールをお使いください。
 2. 製品が横すべりをするような場合は、エンドプレート(形PFP-M)を本体の両端に取り付けてください。
