FQ-Mシリーズ

高速位置決め用スマートカメラ

FQ-Mシリーズ

高速位置決めマシンへの統合を簡単に

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

画像センサの改善・活用事例はこちら

レンズの選定をサポート

設置距離や視野から、希望条件に合うレンズを簡単に検索できます。

カートを見る

この商品について

関連情報

情報更新 : 2016/11/01

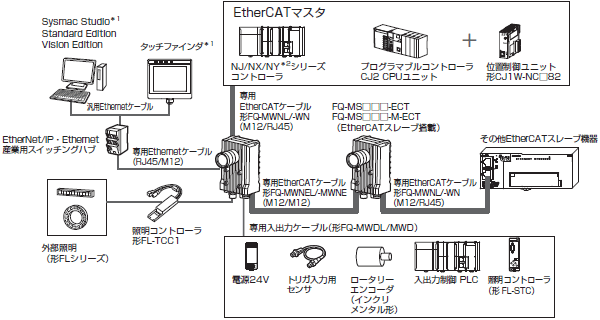

EtherCATで接続する

FQ-Mシリーズ システム構成 1

＊1. Sysmac Studioとタッチファインダは同時に使用できません。同時に使用した場合は、Sysmac Studioが優先されます。
　　Sysmac Studio Standard EditionでNJ/NX/NYシリーズ コントローラの設定を実施する場合は、PCとコントローラをUSBまたはイーサネットで接続してください。
＊2. 産業用PCプラットフォーム NYシリーズ IPC マシンコントローラのみ。

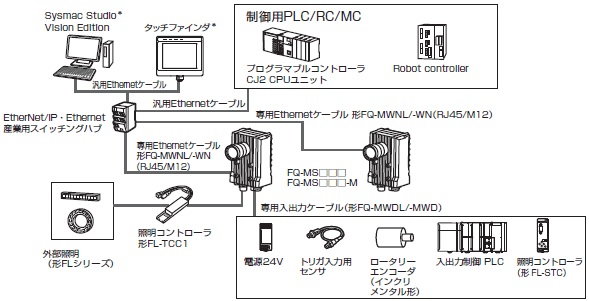

Ethernet（無手順）、（PLCリンク）で接続する

FQ-Mシリーズ システム構成 2

＊ Sysmac Studioとタッチファインダは同時に使用できません。同時に使用した場合は、Sysmac Studioが優先されます。

注1. EtherCATとEthernet（PLCリンク）は同時に接続できません。
　2. EtherCAT接続時、NJ/NX/NYシリーズ コントローラ経由でFQ-Mの設定・調整を行うことはできません。
　　 FQ-Mの設定・調整を行うためには、パソコンまたはタッチファインダとFQ-MをEthernet接続してください。

Sysmac は、オムロン株式会社製FA機器製品の日本及びその他の国における商標または登録商標です。
Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標です。
EtherCAT®は、ドイツのベッコフオートメーション株式会社がライセンスを供与した登録商標であり、特許取得済みの技術です。
その他、記載されている会社名と製品名などにつきましては、各社の登録商標または商標です。
