(単位:mm)

センサ

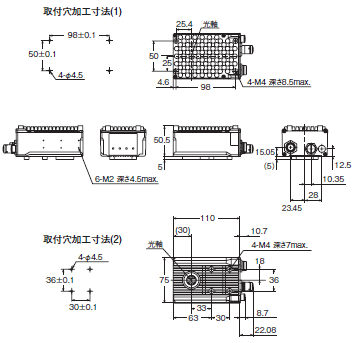

形FQ-MS120/MS120-M
形FQ-MS125/MS125-M

FQ-Mシリーズ 外形寸法 2

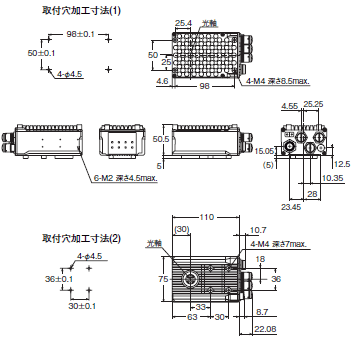

形FQ-MS120-ECT/MS120-M-ECT
形FQ-MS125-ECT/MS125-M-ECT

FQ-Mシリーズ 外形寸法 3

タッチファインダ

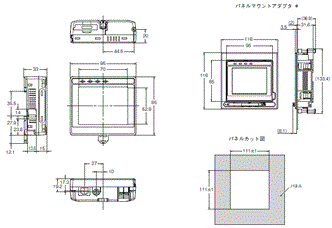

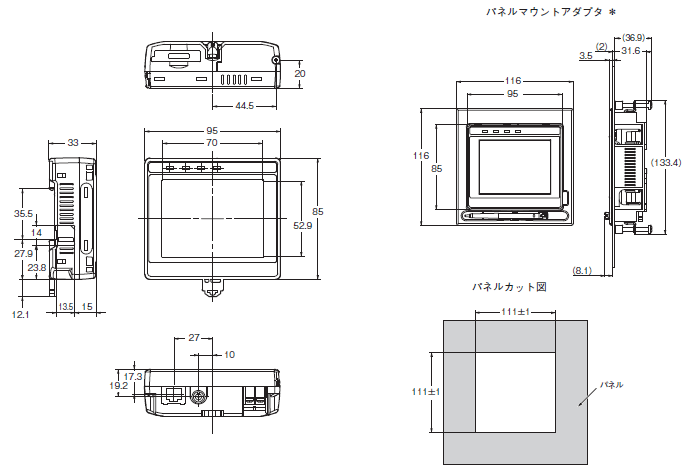

形FQ-MD30/MD31

FQ-Mシリーズ 外形寸法 5

*1. 形FQ-MD31にのみ付いています。
*2. パネルマウントアダプタにはFQ-MD□□本体は含まれません。

ケーブル

Ethernet/EtherCATケーブル
アングル:M12/ストレート:RJ45タイプ

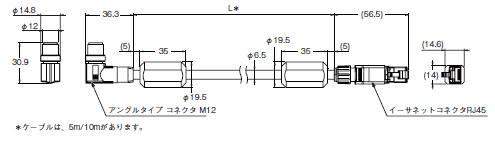

形FQ-MWNL005/010

FQ-Mシリーズ 外形寸法 7

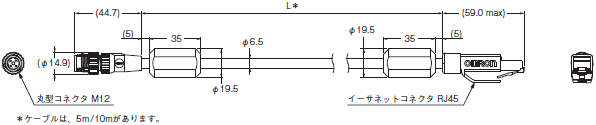

ストレートタイプ(M12/RJ45)
形FQ-WN005/010

FQ-Mシリーズ 外形寸法 8

EtherCATケーブル

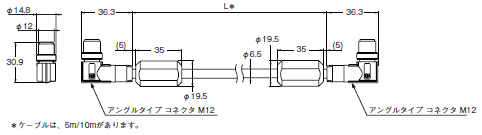

アングルタイプ(M12/M12)
形FQ-MWNEL005/010

FQ-Mシリーズ 外形寸法 9

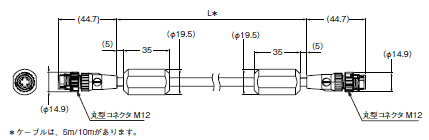

ストレートタイプ(M12/M12)
形FQ-MWNE005/010

FQ-Mシリーズ 外形寸法 10

入出力ケーブル

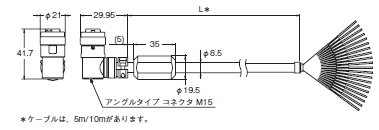

アングルタイプ
形FQ-MWDL005/010

FQ-Mシリーズ 外形寸法 11

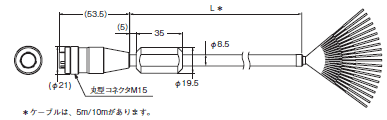

ストレートタイプ
形FQ-MWD005/010

FQ-Mシリーズ 外形寸法 12
