商品概要

画像をクリックすると大きくなります

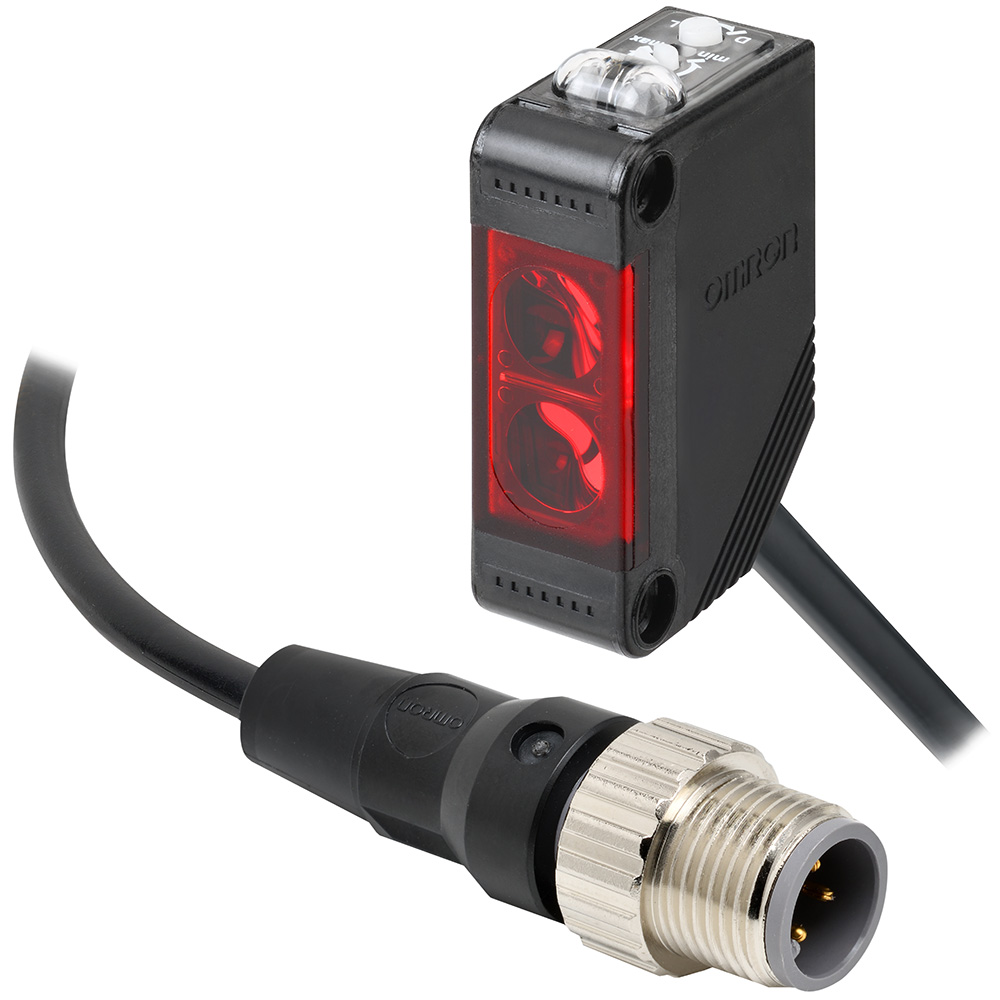

小型アンプ内蔵光電センサ, 回帰反射形（MSR機能付き）, 検出距離: 100mm～4m（反射板 形E39-R1S使用時）, NPNオープンコレクタ, M12標準コネクタ中継タイプ, 0.3m, UL規格認証品

小型アンプ内蔵光電センサ, 回帰反射形（MSR機能付き）, 検出距離: 100mm～4m（反射板 形E39-R1S使用時）, NPNオープンコレクタ, M12標準コネクタ中継タイプ, 0.3m, UL規格認証品

在庫/販売状況

2026/03/30 00:00 情報更新
在庫/販売状況 ご利用条件
販売状況 販売中
機種区分 受注生産機種
在庫状況
標準価格(税別) ¥ 12,000

詳細情報

定格/性能

情報更新：2026/04/03

形状 角型
検出方式 回帰反射形(MSR機能付き)
検出距離 100mm～3m(反射板E39-R1使用)
100mm～4m(反射板E39-R1S使用)
光源 赤色発光ダイオード (660 nm)
電源電圧 DC12～24V リップル(p-p)10%以下
種類 NPNオープンコレクタ
負荷電源電圧 DC26.4V以下
負荷電流 100mA以下
残留電圧 1V以下(負荷電流 10mA未満)
2V以下(負荷電流 10～100mA)
動作モード 入光ON/遮光ON 切替式
保護回路 出力短絡保護
出力逆接続保護
相互干渉防止機能
電源逆接続保護
感度調整 単回転ボリウム
使用温度範囲 -25～55℃（ただし、氷結、結露しないこと）
保護構造 IP67
接続方式 M12コネクタ中継タイプ
コード長 0.3m
付属品 取扱説明書
材質 (ケース) ポリブチレンテレフタレート
(レンズ部) メタクリル樹脂

CAD

情報更新：2024/11/11

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
Pb Hg Cd Cr(VI) PBBs PBDEs DBP DIBP BBP DEHP 環境保護
使用期限
X O O O O O O O O O 10
  • "対応済み"や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
  • 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
この製品のRoHS/REACH対応状況ページへ

規格認証/適合状況

UL認証 CSA認証 CEマーキング適合 CCC認証 電波法
Yes Yes Yes N/A N/A
LR型式承認
（イギリス
船舶規格）		 DNV型式承認
（ノルウェー
船舶規格）		 BV型式承認
（フランス
船舶規格）		 KR型式承認
（韓国
船舶規格）		 NK型式承認
（日本
船舶規格）		 ABS型式承認
（アメリカ
船舶規格）
No No No No No No
この製品の規格認証/適合状況ページへ
その他の認証はこちらのページからご検索ください
