G9H

ハイブリッド・パワーリレー

G9H

マグネットリレーとSSRのハイブリッド化が10A、1000万回開閉を実現

形PTF08A-Eは2023年3月受注終了予定

※ Web特別価格提供品

(単位:mm)

本体

形G9H-205S
形G9H-210S

G9H 外形寸法 1

オプション(別売)

接続ソケット

形PTF-08-PU

G9H 外形寸法 3

取りつけ穴加工寸法

G9H 外形寸法 4

形PTF08A

G9H 外形寸法 5

形PTFZ-08-E(フィンガープロテクト構造)

G9H 外形寸法 6

形PTF08A-E(フィンガープロテクト構造)

G9H 外形寸法 7

取りつけ穴加工寸法

G9H 外形寸法 8

形PT08

G9H 外形寸法 9

形PT08QN

G9H 外形寸法 10

取りつけ穴およびプリント基板加工寸法

G9H 外形寸法 11

形PT08-0

G9H 外形寸法 12

取りつけ穴およびプリント基板加工寸法

G9H 外形寸法 13

保持金具

形PYC-A1

G9H 外形寸法 14

形PYC-P

G9H 外形寸法 15

形PYC-S

G9H 外形寸法 16

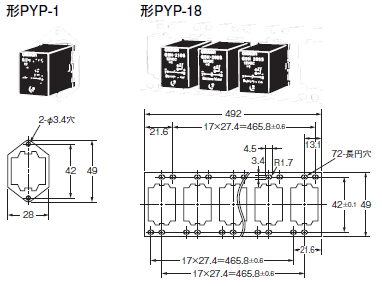

接続ソケット取りつけ板( t =1.6)

接続ソケットを2個以上並べて取りつける場合にご使用ください。
1個取りつけ用(形PYP-1)と18個取りつけ用(形PYP-18)とがあり、18個取りつけ用は任意の長さに切ってご使用できます。

G9H 外形寸法 17

ソケット取り付けの高さ

形PTFZ-08-E

G9H 外形寸法 18
